F4BM255 PTFE Υψηλής Συχνότητας Λαμινίτη Δυστρόφια PCB με 2oz Χαλκό & ENIG Φινίρισμα

Περιγραφή προϊόντων

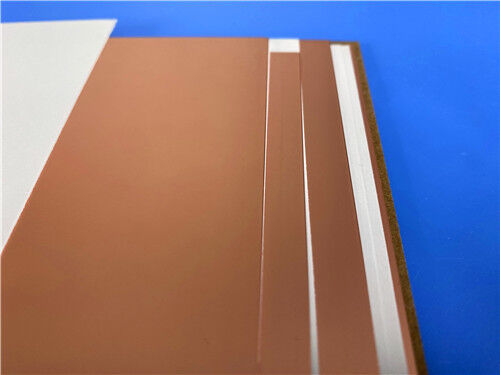

Επισκόπηση Υλικού – F4BM255 (Wangling)

F4BM255 είναι ένα φύλλο χαλκού επικαλυμμένο με ύφασμα από γυαλί PTFE (πολυτετραφθοροαιθυλένιο) που παράγεται από το εργοστάσιο μόνωσης Taizhou Wangling. Έχει σχεδιαστεί για εφαρμογές μικροκυμάτων και RF που απαιτούν χαμηλή διηλεκτρική απώλεια, σταθερή διηλεκτρική σταθερά σε όλο το εύρος θερμοκρασίας και εξαιρετική διαστατική σταθερότητα.

Το υλικό κατασκευάζεται με επιστημονική σύνθεση ρητίνης PTFE με υφασμένο γυάλινο ύφασμα και ελασματοποίηση υπό αυστηρό έλεγχο διεργασίας.

Αυτή η κατασκευή παρέχει:

Ενίσχυση γυαλιού – βελτιώνει τη διαστατική σταθερότητα και μειώνει τη θερμική διαστολή

Διηλεκτρικό PTFE – προσφέρει εξαιρετικά χαμηλή απώλεια και σταθερό Dk

Φύλλο χαλκού ED – τυπικό ηλεκτρολυτικά εναποτεθειμένο χαλκό (σειρά F4BM)

Βασικά Χαρακτηριστικά Υλικού

Τυπικές Εφαρμογές

• Κεραίες μικροκυμάτων
• Διανομή ισχύος RF
• Μετατοπιστές φάσης
• Δορυφορικές επικοινωνίες
• Συστήματα ραντάρ

Φύλλο Δεδομένων Υλικού – Συγκεντρωτικές Ιδιότητες (F4BM255)

Τυπική Διαθεσιμότητα

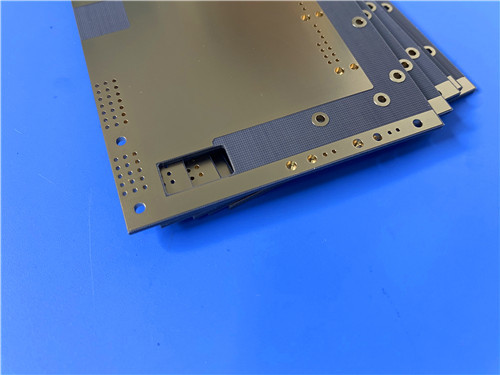

Προσαρμοσμένο PCB – Διπλής Όψης F4BM255 με Χαλκό 2oz & Φινίρισμα ENIG

Αυτή η πλακέτα διπλής όψης αποδεικνύει την ικανότητά μας να χειριζόμαστε μακράς μορφής PCB F4BM255 με βαρύ χαλκό και αυστηρές διαστατικές ανοχές.

Βασικές Προδιαγραφές

Γιατί F4BM255 για Αυτό το Σχέδιο;

Ε1: Τι σημαίνει F4BM255;
A: F4B = Σειρά πλαστικών υλικών PTFE με υφασμένο γυαλί της Wangling; M = Φύλλο χαλκού ED; 255 = διηλεκτρική σταθερά 2,55.

Ε2: Ποια είναι η διαφορά μεταξύ F4BM και F4BME;
A: Το F4BM χρησιμοποιεί τυπικό χαλκό ED (γενικές εφαρμογές RF). Το F4BME χρησιμοποιεί χαλκό RTF με αντίστροφη επεξεργασία για εξαιρετικά χαμηλό PIM (≤-159 dBc) – ιδανικό για κεραίες σταθμών βάσης επιπέδου φορέα.

Ε3: Απαιτεί το F4BM255 ειδική επεξεργασία όπως το εισαγόμενο PTFE;
A: Το F4BM255 δεν απαιτεί χημική επεξεργασία με νάτριο για τυπικό χαλκό ED. Ωστόσο, για επιμετάλλωση PTH, συνιστάται επεξεργασία πλάσματος ή διάλυμα ναφθαλίνης-νατρίου.

Ε4: Γιατί να επιλέξετε χαλκό 2oz για αυτό το σχέδιο;
A: Ο χαλκός 2oz (70µm) παρέχει χαμηλότερη αντίσταση DC και καλύτερη απαγωγή θερμότητας για κυκλώματα RF υψηλής ισχύος. Υποστηρίζει επίσης τις απαιτήσεις υψηλού ρεύματος μεγάλων δικτύων τροφοδοσίας κεραιών.

Ε5: Ποια είναι η μέγιστη στρέβλωση για F4BM255 πάχους 3,0mm;
A: Για πλακέτες πάχους 3,0–5,0mm, η μέγιστη στρέβλωση είναι ≤0,010 mm/mm – εξασφαλίζοντας επίπεδο σε μήκος 521mm.

Ε6: Ποιο είναι το ελάχιστο μέγεθος τρύπας για F4BM255;
A: Το ελάχιστο μέγεθος μηχανικής διάτρησης είναι 0,4mm (όπως ορίζεται σε αυτό το σχέδιο). Οι παράμετροι διάτρησης απαιτούν τυπικά εργαλεία καρβιδίου με ελεγχόμενους ρυθμούς τροφοδοσίας.

Ε7: Είναι το ENIG το μόνο διαθέσιμο επιφανειακό φινίρισμα;
A: Όχι. Το ENIG έχει οριστεί για αυτό το σχέδιο. Άλλες επιλογές περιλαμβάνουν OSP, HASL, εμβαπτιζόμενο ασήμι, εμβαπτιζόμενο καλάι – ανάλογα με τις απαιτήσεις της εφαρμογής σας.

Ε8: Μπορεί το F4BM255 να χρησιμοποιηθεί για εφαρμογές χιλιοστομετρικού κύματος (mmWave);
A: Ναι. Το F4BM255 έχει χρησιμοποιηθεί σε ζώνες μικροκυμάτων και χιλιοστομετρικού κύματος (cmWave, mmWave) για κεραίες και δίκτυα τροφοδοσίας. Το Df 0,0018 @ 20 GHz αποδεικνύει την καταλληλότητα έως και 20 GHz+.

Ε9: Ποιος είναι ο χρόνος παράδοσης για αυτήν την πλακέτα 521mm × 59mm;
A: Ο τυπικός χρόνος παράδοσης πρωτοτύπου είναι 7–10 εργάσιμες ημέρες για πλακέτες διπλής όψης με ENIG και χαλκό 2oz. Η παραγωγή μεγάλης μορφής μπορεί να απαιτήσει επιπλέον χρόνο για βελτιστοποίηση πάνελ.

Ε10: Μπορείτε να παρέχετε έλεγχο συντονισμού για αυτήν την πλακέτα μακράς μορφής;
A: Ναι. Με σταθερό Dk = 2,55 ± 0,05, μπορούμε να σχεδιάσουμε και να ελέγξουμε τον συντονισμό σε όλο το μήκος των 521mm. Οι τελικές τιμές συντονισμού επαληθεύονται με δοκιμές TDR.

Επικοινωνήστε μαζί μας

Ως εξειδικευμένος προμηθευτής PCB με έδρα την Κίνα, έχουμε εκτενή εμπειρία με πλαστικά υλικά PTFE Wangling F4BM255, PCB βαρέως χαλκού (2oz+) και υποστρώματα μικροκυμάτων μακράς μορφής.

Παρέχουμε:

• Πλήρη ιχνηλασιμότητα υλικών (πιστοποιητικά από Wangling)
• Κατασκευή PCB μεγάλης μορφής έως 521mm μήκος
• Χάραξη βαρέως χαλκού (2oz+)
• ENIG και άλλα επιφανειακά φινιρίσματα σύμφωνα με τις απαιτήσεις σας
• Δοκιμές συντονισμού (TDR) με λεπτομερείς αναφορές
• 100% ηλεκτρικός έλεγχος πριν από την αποστολή
• Πιστοποίηση IPC Class 2 και Class 3

Για τεχνικές ερωτήσεις, αναθεώρηση στοίβας ή αιτήματα προσφοράς, επικοινωνήστε απευθείας με την ομάδα πωλήσεών μας. Είμαστε έτοιμοι να υποστηρίξουμε τις εφαρμογές σας σε κεραίες μικροκυμάτων, διανομή RF και RF υψηλής ισχύος.
