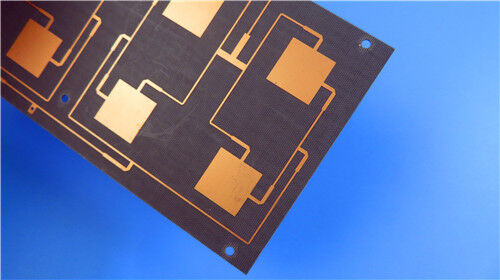

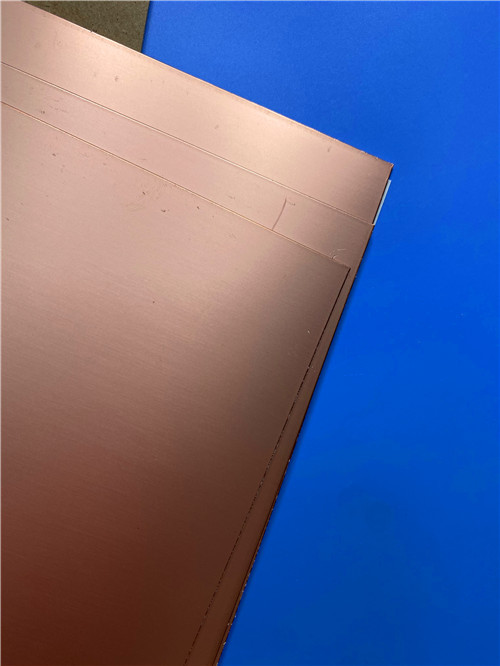

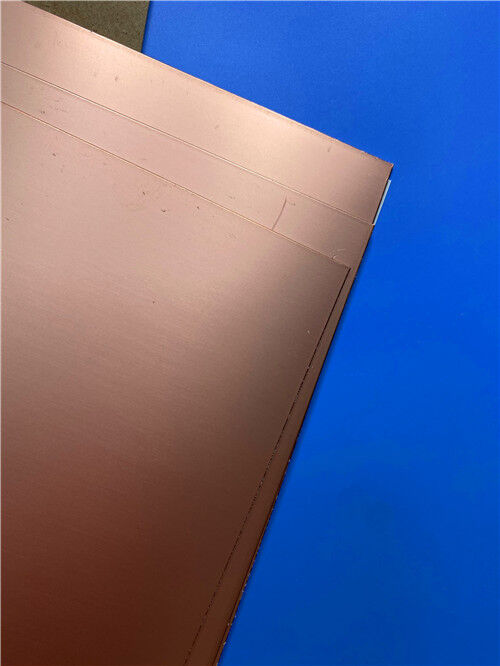

F4BME220 Υλικό ακατέργαστης πλακέτας υψηλής συχνότητας με φύλλο χαλκού RTF, κατασκευή διπλής όψης PCB για μικροκύματα, RF, ραντάρ

Περιγραφή προϊόντων

1. Εισαγωγή στο F4BME220 Υψηλής Συχνότητας Λαμινίτη

Το F4BME220 είναι ένα κορυφαίο πλαστικό υαλοπίνακα PTFE που κατασκευάζεται από το εργοστάσιο υλικών μόνωσης Taizhou Wangling.ρητίνη πολυτετραφθοροαιθυλενίου (PTFE), και η ταινία PTFE υπό αυστηρούς ελέγχους κατασκευής.Σειρά F4B, η σειρά F4BME προσφέρει σημαντικά βελτιωμένες ηλεκτρικές επιδόσεις, συμπεριλαμβανομένου ενός ευρύτερου φάσματος διαλεκτρικών σταθερών, χαμηλότερης διαλεκτρικής απώλειας, υψηλότερης αντίστασης μόνωσης και βελτιωμένης σταθερότητας,καθιστώντας το αξιόπιστο υποκατάστατο παρόμοιων ξένων προϊόντων.

Οι σειρές F4BM και F4BME μοιράζονται το ίδιο διηλεκτρικό στρώμα, αλλά διαφέρουν στην επιλογή χαλκού:

Με την ακριβή ρύθμιση της αναλογίας μεταξύ της ρητίνης PTFE και του υαλολιθικού υφάσματος, η Wangling επιτυγχάνει ακριβή διηλεκτρικό σταθερό έλεγχο σε ένα εύρος2.17 προς 3.0Οι υψηλότερες τιμές Dk αντιστοιχούν σε υψηλότερη περιεκτικότητα σε ίνες γυαλιού, με αποτέλεσμα βελτιωμένη σταθερότητα διαστάσεων, χαμηλότερη CTE, καλύτερη απόδοση μετατόπισης θερμοκρασίας,και ελαφρά αύξηση της διηλεκτρικής απώλειας.

Το F4BME220 διαθέτει ειδικά μια διηλεκτρική σταθερά 2.20, προσφέροντας μια βέλτιστη ισορροπία εξαιρετικά χαμηλών απωλειών, εξαιρετικών επιδόσεων PIM και οικονομικής αποτελεσματικότητας για εμπορικές εφαρμογές μεγάλου όγκου.

2Βασικές τεχνικές προδιαγραφές (F4BME220)

Σημείωση: Το F4BME χρησιμοποιεί RTF (Reverse-Treated Foil) χαλκόφωλιο· το F4BM χρησιμοποιεί ED χαλκόφωλιο.

3. Χαρακτηριστικά και οφέλη

Το F4BME220 παρέχει ένα πλήρες σύνολο πλεονεκτημάτων για σχεδιασμό κυκλωμάτων υψηλής συχνότητας:

Εξαιρετική απόδοση PIM:Το RTF χαλκού της F4BME παρέχει τιμές PIM ≤ -159 dBc, εξασφαλίζοντας καθαρή μετάδοση σήματος σε απαιτητικά συστήματα ραδιοσυχνοτήτων.

Υπερ-χαμηλή απώλεια:Με συντελεστή διάσπασης μόλις 0,0010 στα 10 GHz, το F4BME220 ελαχιστοποιεί την απώλεια εισαγωγής για σχέδια υψηλής απόδοσης.

Βελτιωμένη σταθερότητα:Η στενή ανοχή Dk (±0,04) και η χαμηλή απορρόφηση υγρασίας (≤0,08%) εξασφαλίζουν σταθερή ηλεκτρική απόδοση.

Αντίσταση στην ακτινοβολία και χαμηλή εκπομπή αερίων:Κατάλληλο για αεροδιαστημικές και διαστημικές εφαρμογές.

Κόστος-αποτελεσματικότητα:Εμπορική ποιότητα, μεγάλης παραγωγής με εξαιρετική σχέση τιμής-αποτελέσματος.

Διαμετρική σταθερότητα:Η βελτιστοποιημένη αναλογία PTFE προς γυαλωσίνες παρέχει εξαιρετική σταθερότητα διαστάσεων και χαμηλή θερμική επέκταση.

Πολυδιάστατη επεξεργασίαΥποστηρίζει τυποποιημένες διαδικασίες κατασκευής PCB με αποδεδειγμένη εξαιρετική μηχανική ικανότητα για κυκλώματα λεπτών γραμμών και πυκνά μοτίβα τρυπών.

Εμπορική διαθεσιμότητα:Ικανότητα μαζικής παραγωγής με διαφοροποιημένα μεγέθη για τη βελτιστοποίηση της χρήσης υλικών και τη μείωση του κόστους.

4Προσαρμοσμένη λύση PCB 2 στρωμάτων με πολύ λεπτό υλικό για το F4BME220

Εκμεταλλευόμενοι τις προηγμένες ιδιότητες του F4BME220, προσφέρουμε την παρακάτω ακριβής κατασκευή, εξαιρετικά λεπτής, δύο στρωμάτων άκαμπτης λύσης PCB.και εφαρμογές κερατών που απαιτούν εξαιρετικές ηλεκτρικές επιδόσεις και μηχανική ευελιξία.

Λεπτομέρειες κατασκευής PCB

Σημαντικά σημεία σχεδιασμού και κατασκευής

Υπερ- λεπτό προφίλ:Με πάχος μόλις 0,1 mm και πυρήνα 0,1 mm, αυτό το PCB προσφέρει εξαιρετικά χαμηλό προφίλ.ελαφρύ λύμα, ένα από τα λεπτότερα διαθέσιμα στη βιομηχανία, ιδανικό για μικρές φορητές συσκευές, ευέλικτες συναρμολογίες και μονάδες ραδιοσυχνοτήτων με περιορισμένο χώρο.

Δυνατότητα λεπτών χαρακτηριστικών:Υποστηρίζει 5/8 mil trace/space και 0,25 mm micro-vias, επιτρέποντας πυκνή, υψηλής συχνότητας διάταξη κυκλωμάτων με εξαιρετική ακεραιότητα σήματος.

Επενδύσεις σε ηλεκτρικό ρεύμαΤο χαλκό RTF 1 oz (35 μm) και στις δύο πλευρές παρέχει εξαιρετική αγωγιμότητα με μειωμένη απώλεια αγωγού και ανώτερη απόδοση PIM.

Πράσινη μάσκα από έλξη στην κορυφή:Παρέχει προστασία στο άνω στρώμα χαλκού επιτρέποντας παράλληλα οπτική επιθεώρηση και συναρμολόγηση.

Αξιόπιστες διασυνδέσεις:Η επιφάνεια του Immersion Gold προσφέρει επίπεδη, ανθεκτική στην οξείδωση και εξαιρετικά συγκολλητή επιφάνεια, εξασφαλίζοντας ισχυρή προσκόλληση των εξαρτημάτων και μακροχρόνια αξιοπιστία.

Εξαιρετική αξιοπιστία PTH:Με 20 μm μέσω επικάλυψης, το PCB προσφέρει αξιόπιστη ακεραιότητα επικάλυψης μέσω τρύπας παρά την εξαιρετικά λεπτή κατασκευή.

Σκληρός έλεγχος ποιότητας:Κάθε πλακέτο υποβάλλεται σε 100% ηλεκτρικές δοκιμές και κατασκευάζεται σύμφωνα με τα πρότυπα IPC-Class-2, εξασφαλίζοντας σταθερή ποιότητα και απόδοση.

Κριτικές Σκεφτήριες για το Σχέδιο

Λόγω του εξαιρετικά λεπτού θραύστρου 0,1 mm, το σχεδιασμό αυτού του PCB απαιτεί προσεκτικό χειρισμό κατά τη διάρκεια της κατασκευής και της συναρμολόγησης.

Ελαχιστοποίηση της σπαστικής επιφάνειας: Χρησιμοποιούνται ειδικές τεχνικές επεξεργασίας για τη διατήρηση της επίπεδης επιφάνειας κατά τη διάρκεια της επικάλυψης και της συγκόλλησης.

Έλιξη ακρίβειας: Η ικανότητα λεπτών χαρακτηριστικών (5/8 mil) απαιτεί διαδικασίες ελίτ υψηλής ανάλυσης.

Ελεγχόμενη αντίσταση: Το λεπτό διηλεκτρικό επιτρέπει σφιχτόέλεγχο αντίστασηςγια σχέδια υψηλής συχνότητας.

Περιορισμός μεγέθους πίνακα:Για πάχους ≤ 0,2 mm, το μέγιστο μέγεθος του πάνελ περιορίζεται στα 500×610 mm για τη διατήρηση της απόδοσης και της ποιότητας της επεξεργασίας.

5Τυπικές εφαρμογές

Το F4BME220 και η υλοποίηση του σε εξαιρετικά λεπτό PCB είναι ιδανικά για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας και περιορισμένου χώρου:

Συστήματα μικροκυμάτων, ραδιοσυχνοτήτων και ραντάρ: Μονούλες επεξεργασίας και μετάδοσης σήματος υψηλής συχνότητας.

Μετατροπές φάσης: έλεγχος φάσης ακριβείας για διαμόρφωση δέσμης και φάσιμες σειρές.

Διαχωριστές ισχύος, συνδετήρες και συνδυαστές: Δίκτυα διανομής και συνδυασμού ισχύος.

Δίκτυα τροφοδοσίας: Διανομή σήματος για συστοιχίες κεραυνών.

Αντενές φάσης: Συγκινημένα, ελαφριά στοιχεία κεραίας για ραντάρ και επικοινωνίες.

Πληροφορίες μέσω δορυφόρου: Διαστημικός και επίγειος δορυφορικός εξοπλισμός που απαιτεί χαμηλή εκπομπή αερίων.

Αντένες σταθμού βάσης: υποδομή κινητής επικοινωνίας.

Παθητικά εξαρτήματα: φίλτρα, αναμεικτικά και άλλες παθητικές συσκευές ραδιοσυχνοτήτων.

6Συμπέρασμα.

Ως εξειδικευμένος προμηθευτής ειδικών πλακών κυκλωμάτων υψηλής συχνότητας, συνδυάζουμε τις αποδεδειγμένες επιδόσεις της Wangling F4BME220 ∙υαλοπίνακα PTFE με εξαιρετικές επιδόσεις PIM με τις ικανότητές μας παραγωγής ακριβείας για την παροχή λύσεων PCB παγκόσμιας κλάσηςΗ εξαιρετικά λεπτή προσφορά 2 στρωμάτων μας αξιοποιεί πλήρως τις σταθερές διηλεκτρικές ιδιότητες του F4BME220, την εξαιρετικά χαμηλή απώλεια (0,0010 @ 10 GHz), την εξαιρετική απόδοση PIM (≤ -159 dBc) και τη σταθερότητα διαστάσεων,εξασφαλίζοντας την πιο απαιτητική ραδιοφωνία σας, μικροκυμάτων και των σχεδίων κεραίας επιτυγχάνουν βέλτιστες επιδόσεις στους πιο συμπαγείς συντελεστές φόρμας.

Είτε αναπτύσσετε κεραίες φάσης, εξοπλισμό δορυφορικής επικοινωνίας, υποδομή σταθμού βάσης, είτε συμπαγείς μονάδες ραδιοσυχνοτήτων, η ομάδα μηχανικών μας είναι έτοιμη να υποστηρίξει το έργο σας.Για τεχνικές διαβουλεύσειςΑναμένουμε να είμαστε ο έμπιστος συνεργάτης σας στην καινοτομία υψηλής συχνότητας.
