Τι είναι το F4BTMS265 και ποιες είναι οι προδιαγραφές του Dk, Df, CTE και αεροδιαστημικής PCB;

Εισαγωγή

Στον απαιτητικό κόσμο της αεροδιαστημικής, της άμυνας και των επικοινωνιών υψηλής συχνότητας, η απόδοση και η αξιοπιστία των υλικών είναι πρωταρχικής σημασίας.Το F4BTMS265 από το εργοστάσιο μονωτικών υλικών Taizhou Wangling αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία σύνθετων υλικών με βάση το PTFEΩς μέρος της σειράς F4BTMS, η αναβαθμισμένη διάδοχος της οικογένειας F4BTM, το υλικό αυτό συνδυάζει τα οφέλη της εξαιρετικά λεπτής,Υπερτελή ενίσχυση από γυάλινες ίνες με υψηλή κεραμική γέμιση για την παροχή εξαιρετικής ηλεκτρικής, θερμικές και μηχανικές επιδόσεις.

Το F4BTMS265 προσφέρει μια διηλεκτρική σταθερά 2,65 με εξαιρετικά χαμηλό συντελεστή διάσπασης, καθιστώντας το ιδανικό για εφαρμογές ευαισθησίας φάσης, κυκλώματα μικροκυμάτων,και αεροδιαστημικά συστήματα όπου η ακεραιότητα του σήματος και η σταθερότητα των διαστάσεων είναι κρίσιμες. Its unique construction minimizes the "fiberglass effect" on electromagnetic wave propagation while maintaining excellent dimensional stability—a balance that traditional woven fiberglass PTFE materials struggle to achieve.

Αυτό το άρθρο παρέχει μια ολοκληρωμένη επισκόπηση των ιδιοτήτων του στρώματος F4BTMS265, ένα λεπτομερές παράδειγμα σχεδιασμού PCB 2 στρωμάτων και βασικές πληροφορίες για τους μηχανικούς και τους επαγγελματίες προμηθειών.

Τι είναι το Laminate F4BTMS265;

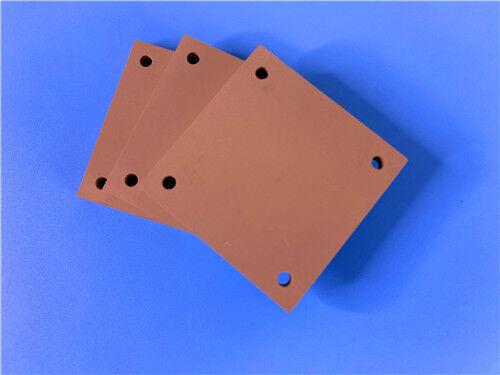

Το F4BTMS265 είναι σύνθετο υπόστρωμα υψηλών επιδόσεων PTFE (πολυτετραφθοροαιθυλένιο) από τη σειρά F4BTMS που κατασκευάζεται από το Taizhou Wangling Insulation Material Factory.Το υλικό αντιπροσωπεύει μια τεχνολογική πρόοδο σε σχέση με την προηγούμενη σειρά F4BTM, με προηγμένη σύνθεση που συνδυάζει:

Υπερ- λεπτός, υπερ- λεπτός ύφασμα από γυάλινες ίνες ️ Ελάχιστη ενίσχυση που μειώνει το "φαινόμενο της γυάλινης ινής"

Υψηλή κεραμική γέμιση Πολλές ποσότητες ομοιόμορφα κατανεμημένων ειδικών νανοκεραμικών που αναμιγνύονται με ρητίνη PTFE

Βελτιωμένη επεξεργασία Τεχνικές κατασκευής για ανώτερη συνέπεια

Βασικός διαφοροποιητής: Ελαχιστοποιημένη επίδραση από γυαλί ίνες με βελτιωμένη σταθερότητα

Σε αντίθεση με τα παραδοσιακά υφασμένα υλικά PTFE από ίνες γυαλιού, το F4BTMS265 χρησιμοποιεί εξαιρετικά λεπτό, εξαιρετικά λεπτό ύφασμα από ίνες γυαλιού ως ενίσχυση.

Ελαχιστοποιεί το "φαινόμενο της υαλοπλαστικής" Μειώνει την διηλεκτρική ανισιοτροπία και τη μη ομοιότητα κατά τη διάρκεια της διάδοσης ηλεκτρομαγνητικών κυμάτων

Μειώνει τις διηλεκτρικές απώλειες. Επιτυγχάνει εξαιρετικά χαμηλό συντελεστή διάσπασης σε σύγκριση με το συμβατικό υφασμένο γυαλί PTFE

Βελτιώνει τη σταθερότητα των διαστάσεων Διατηρεί εξαιρετική μηχανική σταθερότητα παρά την ελάχιστη περιεκτικότητα σε γυαλί

Μειώνει την ανισιοτροπία X/Y/Z ∙ Περισσότερες ισοτροπικές ηλεκτρικές ιδιότητες από τα παραδοσιακά υφασμένα υλικά γυαλιού

Αύξηση της χρησιμοποιήσιμης συχνότητας ∆ Σταθερή απόδοση έως και 40 GHz

Αξιόπιστη αεροδιαστημική ποιότητα

Το F4BTMS265 έχει σχεδιαστεί για τις πιο απαιτητικές αεροδιαστημικές και αμυντικές εφαρμογές, με:

Εξαιρετική αντοχή στις ακτινοβολίες ∆ Σταθερές ηλεκτρικές και φυσικές ιδιότητες μετά την έκθεση σε ακτινοβολία

Χαμηλή εκπομπή αερίων ️ Ακολουθεί τις απαιτήσεις εκπομπής αερίων υπό κενό για εφαρμογές στο διάστημα

Ευρύ εύρος θερμοκρασίας λειτουργίας ∙ -55°C έως +260°C

Χαμηλή απορρόφηση υγρασίας ∙ 0,025% για σταθερή απόδοση σε υγρό περιβάλλον

Ιδιότητες του Laminate F4BTMS265

Υπερ-χαμηλή απώλεια σε συχνότητα

Το F4BTMS265 επιδεικνύει εξαιρετικές επιδόσεις χαμηλής απώλειας σε ευρύ φάσμα συχνοτήτων:

Αυτό το χαρακτηριστικό εξαιρετικά χαμηλής απώλειας καθιστά το F4BTMS265 ιδανικό για εφαρμογές ευαισθησίας φάσης όπου η ακεραιότητα του σήματος πρέπει να διατηρείται σε μεγάλες διαδρομές μετάδοσης.

Εξαιρετική σταθερότητα συχνότητας (έως 40 GHz)

Το F4BTMS265 διατηρεί σταθερή διηλεκτρική σταθερά και χαμηλές τιμές απώλειας έως 40 GHz, καθιστώντας το κατάλληλο για:

Ανεστέρες ευαίσθητες σε φάση ∆ Σταθερή απόδοση φάσης σε όλη τη συχνότητα

Συστήματα μικροκυμάτων ∆ Συνεπής αντίσταση και ακεραιότητα σήματος

Συστήματα ραντάρ ∙ Αξιόπιστες επιδόσεις σε απαιτητικές στρατιωτικές εφαρμογές

Σταθερότητα θερμοκρασίας

Με TCDk -88 ppm/°C από -55°C έως 150°C, το F4BTMS265 προσφέρει:

Σταθερή απόδοση φάσης ∆ ελάχιστη διακύμανση της διηλεκτρικής σταθεράς σε θερμοκρασία

Αξιόπιστη λειτουργία ∆Συνεπής ηλεκτρική απόδοση σε ακραία περιβάλλοντα

Ευρύ εύρος λειτουργίας ∙ -55°C έως +260°C για μακροχρόνια χρήση

Χαμηλή CTE για τη σταθερότητα διαστάσεων

Οι τιμές CTE του F4BTMS265 (15/20/72 ppm/°C σε X/Y/Z) παρέχουν:

Εξαιρετική σταθερότητα των διαστάσεων

Αξιόπιστα PTH ∆ Μειωμένη θερμική πίεση σε τρύπες με επικάλυψη

Συνεπής καταχώριση ∆ Διατηρεί ευθυγράμμιση σε όλους τους κύκλους θερμοκρασίας

Σύνοψη των χαρακτηριστικών και των οφελών

Τυπικές προσφορές

Το F4BTMS265 και η σειρά F4BTMS είναι διαθέσιμα σε ένα ευρύ φάσμα πάχους, μεγεθών πάνελ και επιλογών επένδυσης χαλκού.

Σημείωση: το ελάχιστο πάχος είναι 0,127 mm. Επιπλέον πάχους διαθέσιμα σε αυξήσεις 0,127 mm. Προσαρμοσμένα πάχους διαθέσιμα κατόπιν αιτήματος.

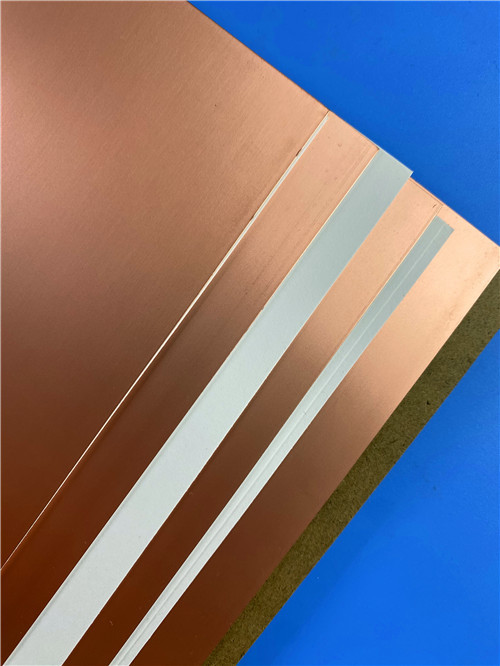

Τυποποιημένα μεγέθη πάνελ και επικάλυψη από χαλκό

Δικαιώματα προαίρεσης με μέταλλο (F4BTMS265-AL / F4BTMS265-CU)

Η σειρά F4BTMS προσφέρει επίσης εκδόσεις με μεταλλική υποστήριξη για εφαρμογές προστασίας ή διάσπασης θερμότητας:

Σημείωση: Ανοχή πάχους μετάλλου: +0,02 / -0,05 mm. Προσαρμοσμένα πάχους διαθέσιμα κατόπιν αιτήματος.

F4BTMS265-AL = F4BTMS265 με υποστήριξη από αλουμίνιο
F4BTMS265-CU = F4BTMS265 με στήριξη χαλκού

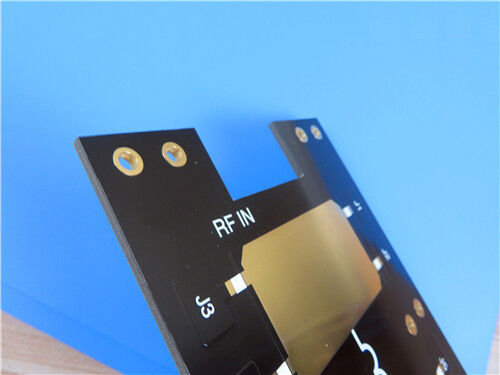

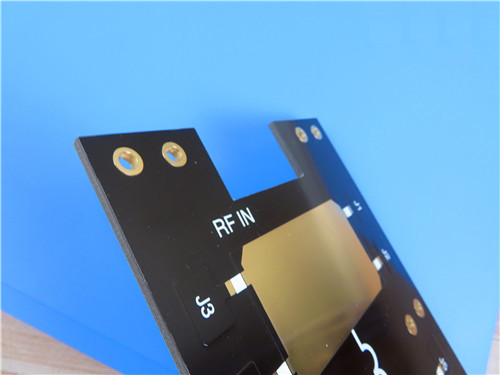

Παράδειγμα σχεδιασμού PCB 2 στρωμάτων με χρήση F4BTMS265

Για να καταδειχθεί η πρακτική εφαρμογή του F4BTMS265, η παρακάτω είναι μια πλήρης περίπτωση σχεδιασμού άκαμπτων PCB 2 στρωμάτων.

Προδιαγραφές σχεδιασμού PCB

Παρατηρήσεις Σχεδιασμού

Η επιφάνεια αυτή (97 mm × 76 mm) διαθέτει σημαντικό αριθμό συστατικών (39 συστατικά) με μόνο 2 δίχτυα, γεγονός που υποδηλώνει μια σύνθετη λειτουργική μονάδα ραδιοσυχνοτήτων ή μικροκυμάτων.

30 mil (0,762 mm) διηλεκτρικό πάχος

Μαύρη μάσκα συγκόλλησης στο επάνω στρώμα παρέχει προστασία και αισθητική συνέπεια. Η μαύρη μάσκα συγκόλλησης προτιμάται συχνά για εφαρμογές υψηλής συχνότητας λόγω του ματ φινίρισμα και της μειωμένης αντανάκλασης

Λευκή μεταξοειδής επιφάνεια στο ανώτατο στρώμα ς

ENIG επιφανειακό φινίρισμα παρέχει εξαιρετική συγκολλητικότητα και επίπεδητητα για συνδέσεις RF

Γενναιόδωρο ίχνος/διαχωρισμός (14/14 mils) Συνηγορεί ότι ο σχεδιασμός μπορεί να περιλαμβάνει υψηλότερες εκτιμήσεις τάσης ή ισχύος ή μπορεί απλά να είναι ένας λιγότερο πυκνοκατοικημένος σχεδιασμός ραδιοσυχνοτήτων

Υψηλός αριθμός μέσω (25 οδών) ∆ηκονίζει την ανάγκη για συχνή γείωση ή προστασία σε ένα σχεδιασμό μικροκυμάτων

Η χαμηλή απώλεια του F4BTMS265 (Df ≈ 0,0012 @ 10 GHz) κρίσιμη για τη διατήρηση της ακεραιότητας του σήματος σε υψηλές συχνότητες

Συμμόρφωση με την IPC-Τάξη 2 ∆εσφαλίζει την αξιοπιστία για εμπορικές αεροδιαστημικές και αμυντικές εφαρμογές

Σημαντικά σημεία της διαδικασίας παραγωγής

Τυποποιημένη επεξεργασία PTFE ¥ F4BTMS265

Εξαιρετική σταθερότητα των διαστάσεων. Η υπερ- λεπτή ενίσχυση από γυάλινες ίνες ελαχιστοποιεί την παραμόρφωση κατά την επεξεργασία.

Δυνατότητα πυκνής τρύπας ∆εδοχή ελάχιστου μεγέθους τρύπας 0,25 mm

Δυνατότητα πολλαπλών στρωμάτων

100% ηλεκτρική δοκιμή Εγγυάται τη λειτουργική ακεραιότητα κάθε σανίδας

Τυπικές εφαρμογές

- Εργαλεία αεροδιαστημικού εξοπλισμού, διαστημικού εξοπλισμού και εξοπλισμού καμπίνας
- Μικροκύματα, ραδιοσυχνότητα.
- Ράδαρ, στρατιωτικό ραντάρ.
- Δίκτυα τροφοδοσίας
- Αντενές ευαισθησίας φάσης, αντενές φάσης
- Τηλεπικοινωνίες μέσω δορυφόρου και πολλά άλλα

Συμπεράσματα

Το F4BTMS265 από το εργοστάσιο μονωτικών υλικών Taizhou Wangling αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία σύνθετων υλικών με βάση το PTFE, συνδυάζοντας τα οφέλη της εξαιρετικά λεπτής,Υψηλής ποιότητας υαλοειδήΜε διηλεκτρική σταθερά 2,65 ± 0.04Με συντελεστή διάσπασης 0,0012 στα 10 GHz και σταθερή απόδοση έως 40 GHz, το F4BTMS265 παρέχει την απόδοση που απαιτείται για τις πιο απαιτητικές εφαρμογές μικροκυμάτων, ραντάρ και αεροδιαστημικής.

Τα βασικά πλεονεκτήματα περιλαμβάνουν:

Αξιόπιστη για αεροδιαστημική χρήση ∆ ανθεκτική στη ραδιενέργεια, χαμηλή εκπομπή αερίων, κατάλληλη για διαστημική χρήση

Υπερ-χαμηλή απώλεια (Df = 0,0012 @ 10 GHz)

Υπερ- λεπτή ενίσχυση γυαλιού ️ Ελαχιστοποιημένο "φαινόμενο ινών γυαλιού"; μειωμένη ανισιοτροπία

Δυναμικότητα 40 GHz ∆ιορθωτική για εφαρμογές μικροκυμάτων και ραντάρ

Εξαιρετική σταθερότητα θερμοκρασίας TCDk -88 ppm/°C από -55°C έως 150°C

Χαμηλή CTE (15/20/72 ppm/°C) ∆υστυχώς, η σταθερότητα των διαστάσεων είναι εξαιρετική και τα PTH είναι αξιόπιστα.

Χαμηλή απορρόφηση υγρασίας (0,025%) ∆ιατηρημένη απόδοση σε όλα τα περιβάλλοντα

Αποτελεσματική από πλευράς κόστους εναλλακτική λύση ∙ Αντικαθιστά παρόμοια δυτικά υλικά με ανταγωνιστικές τιμές

Τυποποιημένη επεξεργασία PTFE ∙ συμβατή με τυποποιημένες τεχνικές κατασκευής

Είτε χρησιμοποιείται σε ηλεκτρονικά διαστημικά σκάφη, στρατιωτικό ραντάρ, είτε σε συστήματα αντενών ευαίσθητων σε φάση, το F4BTMS265 παρέχει μια αξιόπιστη, υψηλής απόδοσης βάση για απαιτητικά σχέδια κυκλωμάτων υψηλής συχνότητας.
