F4BTD350S Υψηλής θερμικής αγωγιμότητας PTFE Laminate Ερωτήσεις και Απαντήσεις: Dk 3.5, Df 0.0016, 1,25 W/m·K ️ Είναι κατάλληλο για το PCB υψηλής ισχύος;

Περιγραφή προϊόντων

Τι είναι το F4BTD350S;

Είναι ένα υπόστρωμα υψηλής συχνότητας από ρητίνη PTFE με υψηλή θερμική αγωγιμότητα. Είναι ενισχυμένο με ύφασμα από υαλοΐνες. Περιέχει μεγάλη ποσότητα ειδικών κεραμικών με υψηλή θερμική αγωγιμότητα. Η διηλεκτρική σταθερά (Dk) είναι 3,5 ±0,07 στα 10 GHz. Ο συντελεστής απωλειών (Df) είναι 0,0016 στα 10 GHz. Η θερμική αγωγιμότητα είναι 1,25 W/(m·K). Αυτό είναι σημαντικά υψηλότερο από τα τυπικά υλικά PTFE. Το υλικό έχει CTE 11/10 ppm/°C στους άξονες X/Y και 40 ppm/°C στον άξονα Z. Η θερμοκρασία αποσύνθεσης (Td) είναι 500°C. Το υλικό έχει βαθμολογία UL94 V-0. Έχει πολύ χαμηλή απορρόφηση υγρασίας (0,05%). Είναι ιδανικό για εφαρμογές RF υψηλής ισχύος που απαιτούν χαμηλές απώλειες εισαγωγής και αποτελεσματική απαγωγή θερμότητας.





Τι PCB μπορούν να κατασκευαστούν με αυτό;

Μπορεί να παρασχεθεί μια πλήρης λύση RF PCB 2 στρώσεων. Η πλακέτα βασίζεται στο υλικό F4BTD350S. Το τελικό πάχος είναι 0,6 mm. Το βάρος του χαλκού είναι 1 oz ανά στρώση. Ως φινίρισμα επιφάνειας εφαρμόζεται εμβαπτιζόμενος χρυσός. Εφαρμόζεται μαύρο αντικολλητικό στην επάνω στρώση. Λευκή μεταξοτυπία εκτυπώνεται στην επάνω στρώση. Δεν εφαρμόζεται αντικολλητικό ή μεταξοτυπία στην κάτω στρώση. Η ελάχιστη γραμμή και απόσταση είναι 7 και 9 mils. Το ελάχιστο μέγεθος οπής είναι 0,6 mm. Το πάχος της επιμετάλλωσης των vias είναι 20 μm. Το πρότυπο ποιότητας είναι IPC Class 2. Αυτή η πλακέτα είναι ιδανική για ενισχυτές RF υψηλής ισχύος, κεραίες, ζεύκτες, φίλτρα και εξοπλισμό βιομηχανικής θέρμανσης.





1. Επισκόπηση Υλικού

Το F4BTD350S είναι ένα υπόστρωμα υψηλής συχνότητας από ρητίνη PTFE με υψηλή θερμική αγωγιμότητα. Κατασκευάζεται από το εργοστάσιο μονωτικών υλικών Taizhou Wangling. Είναι ενισχυμένο με ύφασμα από υαλοΐνες. Περιέχει μεγάλη ποσότητα ειδικών κεραμικών με υψηλή θερμική αγωγιμότητα.



Αυτό το υλικό είναι μια νέα γενιά υλικών υψηλής συχνότητας. Αναπτύχθηκε για εφαρμογές που απαιτούν χαμηλές απώλειες εισαγωγής και υψηλή απόδοση απαγωγής θερμότητας. Μπορεί να αντικαταστήσει παρόμοια ξένα προϊόντα.



Η εξαιρετική απόδοση χαμηλών απωλειών και υψηλής θερμικής αγωγιμότητας αυξάνει την αντοχή σε ισχύ μικροκυμάτων. Η διάρκεια ζωής των συσκευών παρατείνεται. Το υλικό είναι πιο κατάλληλο για λειτουργία σε υψηλές θερμοκρασίες και μακροχρόνια λειτουργία. Η αξιοπιστία του εξοπλισμού διασφαλίζεται. Επιτυγχάνεται συντήρηση χαμηλού κόστους.



Το υλικό έχει επίσης τα ακόλουθα πλεονεκτήματα:



Χαμηλός συντελεστής θερμικής διαστολής



Διαστασιακή σταθερότητα



Υψηλή ηλεκτρική αντοχή



Υψηλή απόδοση μόνωσης



Αυτά τα πλεονεκτήματα διευκολύνουν την επεξεργασία PCB. Η αξιοπιστία των διαμπερών οπών είναι υψηλότερη. Τα σφάλματα συγκόλλησης είναι χαμηλότερα. Η αντιστοίχιση εξαρτημάτων είναι καλύτερη. Η περιβαλλοντική προσαρμοστικότητα είναι ισχυρότερη.



Οι πλακέτες κυκλωμάτων μπορούν να επεξεργαστούν χρησιμοποιώντας τυπική τεχνολογία φύλλων PTFE. Οι εξαιρετικές μηχανικές και φυσικές ιδιότητες καθιστούν το υλικό κατάλληλο για επεξεργασία πολλαπλών στρώσεων, υψηλών πολλαπλών στρώσεων και backplane. Επίσης, παρουσιάζει εξαιρετική επεξεργασιμότητα σε επεξεργασία πυκνών οπών και λεπτών γραμμών.







2. Φύλλο Τεχνικών Δεδομένων F4BTD350S

Ιδιότητα	Συνθήκη Δοκιμής	Μονάδα	Τιμή F4BTD350S
Διηλεκτρική Σταθερά (Τυπική)	2 GHz	—	3,52
	10 GHz	—	3,5
Ανοχή DK	—	—	±0,07
Διηλεκτρική Σταθερά (Σχεδιασμός)	10 GHz	—	3,62
Συντελεστής Απωλειών (Τυπικός)	2 GHz	—	0,0012
	10 GHz	—	0,0016
TCDk	-55°C έως 150°C	ppm/°C	-45
Αντοχή Ξεφλουδίσματος (1 oz χάλκινο φύλλο)	—	N/mm	>0,8
Αντίσταση Όγκου	C96/23/95	MΩ·cm	1×10¹¹
Αντίσταση Επιφάνειας	C96/23/95	MΩ	1×10¹²
Ηλεκτρική Αντοχή (κατεύθυνση Ζ)	5 kW, 500 V/s	kV/mm	25
Τάση Διάσπασης (Οριζόντια)	5 kW, 500 V/s	kV	38
Σχετικός Δείκτης Παρακολούθησης (CTI)	23°C/50%/24H	V	600
CTE (άξονας Χ)	-55°C έως 288°C	ppm/°C	11
CTE (άξονας Υ)	-55°C έως 288°C	ppm/°C	10
CTE (άξονας Ζ)	-55°C έως 288°C	ppm/°C	40
Θερμοκρασία Θερμικής Αποσύνθεσης (Td)	5% απώλεια μάζας	°C	500
Αντοχή Κάμψης (X/Y)	Κανονική κατάσταση	MPa	74/64
Αντοχή Εφελκυσμού (X/Y)	Κανονική κατάσταση	MPa	48/45
Συντελεστής Κάμψης (X/Y)	Κανονική κατάσταση	MPa	7500/7000
Διαστασιακή Σταθερότητα (X/Y)	Μετά από χάραξη και ψήσιμο	%	0,08/0,18
Θερμική Καταπόνηση	260°C/10s/3 φορές	—	Χωρίς αποκόλληση
Θερμική Αγωγιμότητα	κατεύθυνση Ζ	W/(m·K)	1,25
Ειδική Θερμοχωρητικότητα	—	J/g·°C	0,8
Πυκνότητα	Κανονική θερμοκρασία	g/cm³	2,21
Μακροχρόνια Θερμοκρασία Λειτουργίας	—	°C	-55 έως +260
Απορρόφηση Νερού	20±2°C, 24 ώρες	%	0,05
Αντίσταση Φλόγας	UL94	Βαθμολογία	V-0
Σύνθεση Διηλεκτρικού Στρώματος	—	—	PTFE + Υαλοΐνες + Κεραμικά Υψηλής Θερμικής Αγωγιμότητας





3. Πεδία Εφαρμογής

- Ραδιοσυχνότητες υψηλής ισχύος

- Ενισχυτής ισχύος

- Κεραία

- Εξοπλισμός βιομηχανικής θέρμανσης

- Ζεύκτες, φίλτρα, διαχωριστές ισχύος

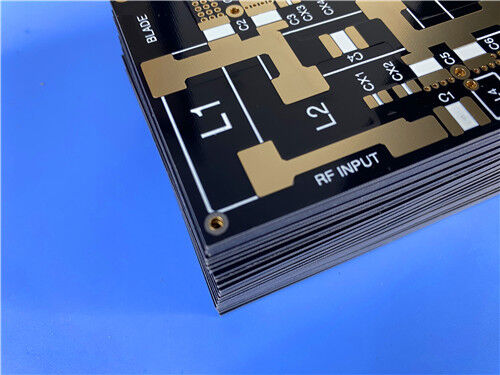

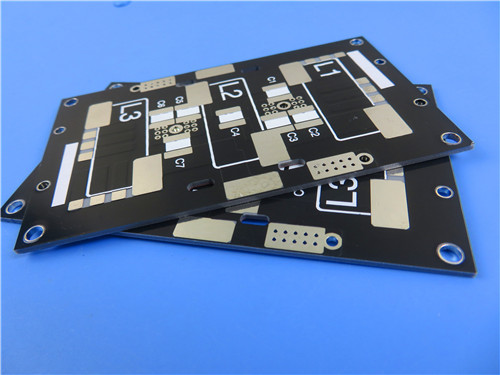

4. Προσαρμοσμένο RF PCB 2 Στρώσεων – Πλήρης Προδιαγραφή

Μπορεί να παρασχεθεί μια πλήρης λύση RF PCB 2 στρώσεων βασισμένη στο F4BTD350S.





Προδιαγραφές Πλακέτας

Προδιαγραφή	Λεπτομέρεια
Τύπος Πλακέτας	RF PCB 2 Στρώσεων
Βασικό Υλικό	F4BTD350S (πυρήνας 0,508 mm / 20 mil)
Τελικό Πάχος Πλακέτας	0,6 mm
Τελικό Βάρος Χαλκού	1 oz (35 μm) ανά στρώση
Διαστάσεις Πλακέτας	79 × 110 mm (1 τεμάχιο)
Ανοχή Διαστάσεων	±0,15 mm
Ελάχιστη Γραμμή / Απόσταση	7 / 9 mils
Ελάχιστο Μέγεθος Οπής	0,6 mm
Πάχος Επιμετάλλωσης Vias	20 μm
Φινίρισμα Επιφάνειας	Εμβαπτιζόμενος Χρυσός (ENIG)
Αντικολλητικό Επάνω Στρώσης	Μαύρο
Αντικολλητικό Κάτω Στρώσης	Όχι
Μεταξοτυπία Επάνω Στρώσης	Λευκό
Μεταξοτυπία Κάτω Στρώσης	Όχι
Ταξινόμηση IPC	Class 2
Μορφή Σχεδίου	Gerber RS-274-X
Δοκιμές	100% Ηλεκτρική Δοκιμή (πριν την αποστολή)
Διαθεσιμότητα	Παγκόσμια





5. Βασικά Οφέλη Αυτού του Σχεδιασμού PCB

Χαρακτηριστικό	Όφελος
Χρησιμοποιείται σχεδιασμός RF 2 στρώσεων	Επιτυγχάνεται απλή και οικονομικά αποδοτική υλοποίηση κυκλωμάτων RF
Χρησιμοποιείται πυρήνας F4BTD350S (0,508 mm)	Η υψηλή θερμική αγωγιμότητα (1,25 W/m·K) διαχέει αποτελεσματικά τη θερμότητα. Οι χαμηλές απώλειες (0,0016) διασφαλίζουν την ακεραιότητα του σήματος
Χρησιμοποιούνται γραμμές/αποστάσεις 7/9 mil	Μπορούν να παραχθούν κυκλώματα RF υψηλής πυκνότητας με λεπτές γραμμές
Εφαρμόζεται μαύρο αντικολλητικό στην επάνω στρώση	Επαγγελματική εμφάνιση. Τα κυκλώματα της επάνω στρώσης προστατεύονται
Χωρίς αντικολλητικό στην κάτω στρώση	Βελτιώνεται η απαγωγή θερμότητας. Επιτρέπονται στρατηγικές γείωσης
Εφαρμόζεται φινίρισμα εμβαπτιζόμενου χρυσού	Εξαιρετική συγκολλησιμότητα. Αντοχή στην οξείδωση. Επίπεδη επιφάνεια
Χρησιμοποιείται επιμετάλλωση via 20 μm	Διασφαλίζονται αξιόπιστες συνδέσεις μέσω επιμετάλλωσης
Επιτυγχάνεται ποιότητα IPC Class 2	Ικανοποιούνται εμπορικά και βιομηχανικά πρότυπα ποιότητας
Πραγματοποιείται 100% ηλεκτρική δοκιμή	Η λειτουργική ακεραιότητα εγγυάται πριν από την αποστολή





Ε1: Ποια είναι η διηλεκτρική σταθερά του F4BTD350S;

Η τυπική Dk είναι 3,5 ±0,07 στα 10 GHz. Η Dk σχεδιασμού είναι 3,62 στα 10 GHz. Η Dk είναι σταθερή σε όλη τη θερμοκρασία με TCDk -45 ppm/°C.





Ε2: Ποια είναι η θερμική αγωγιμότητα του F4BTD350S;

Η θερμική αγωγιμότητα είναι 1,25 W/(m·K) στην κατεύθυνση Ζ. Αυτό είναι σημαντικά υψηλότερο από τα τυπικά υλικά PTFE. Επιτρέπει την αποτελεσματική απαγωγή θερμότητας σε εφαρμογές RF υψηλής ισχύος.





Ε3: Είναι το F4BTD350S κατάλληλο για εφαρμογές RF υψηλής ισχύος;

Ναι. Το υλικό αναπτύχθηκε ειδικά για εφαρμογές RF υψηλής ισχύος. Η υψηλή θερμική αγωγιμότητα (1,25 W/(m·K)) διαχέει αποτελεσματικά τη θερμότητα. Οι χαμηλές απώλειες (0,0016) ελαχιστοποιούν την εξασθένηση του σήματος. Η υψηλή αντοχή σε ισχύ επιτρέπει τη διαχείριση υψηλών επιπέδων ισχύος μικροκυμάτων.





Ε4: Ποια πάχη είναι διαθέσιμα για το F4BTD350S;

Τα διηλεκτρικά πάχη είναι διαθέσιμα από 0,127 mm (5 mil) έως 6,35 mm (250 mil). Τα τυπικά μεγέθη περιλαμβάνουν 305×460 mm και 460×610 mm. Τα πάχη χάλκινου φύλλου 0,5 oz και 1 oz είναι τυπικά. Άλλα πάχη μπορούν να προσαρμοστούν.





Ε5: Πού μπορεί να ληφθεί το επίσημο φύλλο δεδομένων F4BTD350S;

Το επίσημο φύλλο δεδομένων είναι διαθέσιμο από το εργοστάσιο μονωτικών υλικών Taizhou Wangling. Παρακαλούμε επικοινωνήστε με την ομάδα μας. Μπορούμε να παρέχουμε την τεκμηρίωση. Μπορούμε επίσης να σας κατευθύνουμε στην τεχνική υποστήριξη του κατασκευαστή.





Έτοιμοι να ξεκινήσετε;

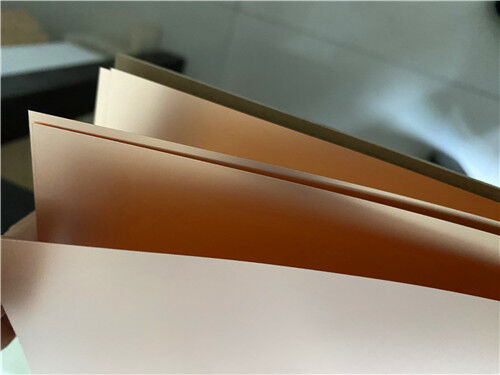

Μπορεί να παρασχεθεί ακατέργαστο laminate F4BTD350S. Είναι επίσης διαθέσιμες παραλλαγές με μεταλλική πλάτη (αλουμίνιο ή χαλκός). Μπορούν να κατασκευαστούν πλήρως κατασκευασμένα RF PCB 2 στρώσεων με φινίρισμα εμβαπτιζόμενου χρυσού.
