F4BTM320 PCB υψηλής συχνότητας 2oz Χαλκό 1,27mm Υποστρώματα με καταδύσεις χρυσού

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

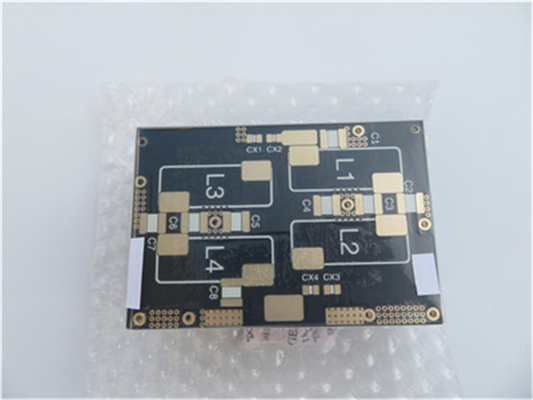

F4BTM320Υψηλής συχνότητας PCB 2oz χαλκό 1.27μμΥπόστρωμαΜε το χρυσό της βύθισης

(Τα PCB είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)

Σύντομη εισαγωγή

Αυτό το PCB έχει μέγεθος 110 mm x 76 mm και είναι σχεδιασμένο ως διπλής όψης διάταξη με δύο στρώματα.Το στρώμα στοίβασης περιλαμβάνει ένα ανώτερο στρώμα από 70 μm (2 oz) χαλκό με έναρξη 1oz επικάλυψη, υποστηριζόμενο από ένα ανθεκτικό υλικό πυρήνα F4BTM320 πάχους 1,27 mm, και ένα κάτω στρώμα των ίδιων προδιαγραφών χαλκού για συνεπή απόδοση.

Το PCB επιτρέπει ένα ελάχιστο πλάτος ίχνη των 5 mil και ένα ελάχιστο διαχωρισμό των 9 mil, διευκολύνοντας τον ακριβή σχεδιασμό κυκλώματος.διασφάλιση εξαιρετικής συγκολλησιμότητας και αντοχήςΤόσο η άνω όσο και η κάτω πλευρά καλύπτονται με μαύρη μάσκα συγκόλλησης, παρέχοντας προστασία και αισθητική ελκυστικότητα, ενώ η λευκή μεταξοειδής ταινία εφαρμόζεται στην άνω πλευρά για σαφή επισήμανση και ταυτοποίηση.

Οι λεπτομέρειες παρατίθενται στον παρακάτω πίνακα.

Μέγεθος PCB	110 χιλιοστά x 76 χιλιοστά = 1 πάνω
ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ	Διπλής όψης PCB
Αριθμός στρωμάτων	2 στρώματα
Συστατικά επιφανειακής τοποθέτησης	Ναι.
Μέσα από εξαρτήματα τρύπας	ΟΧΙ
ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ	χάλκινο ------- 70 μm ((1 ουγκιά+πίνακα) Πάνω στρώμα
	F4BTM320 - 1,27 mm
	χάλκινο ------- 70 μm ((1 ουγκιά + πλάκα) BOT στρώμα
ΤΕΧΝΟΓΙΑ
Ελάχιστο ίχνος και χώρος:	5 εκατομ. / 9 εκατομ.
Ελάχιστες / μέγιστες τρύπες:	00,35 mm / 1,0 mm
Αριθμός διαφόρων οπών:	4
Αριθμός τρυπών:	61
Αριθμός σχισμάτων:	0
Αριθμός εσωτερικών διαχωρισμάτων:	0
Ελέγχος αντίστασης:	- Όχι.
Αριθμός χρυσού δακτύλου:	0
ΥΛΟΔΟΣ ΠΑΡΟΣ
Εποξικό γυαλί:	F4BTM320 DK3.2
Τελικό εξωτερικό φύλλο:	2 ουγκιές
Τελικό εσωτερικό φύλλο:	Α/Χ
Τελικό ύψος PCB:	1.4 mm
Πλαστική και επικάλυψη
Τελεία επιφάνειας	Χρυσός βύθισης
Η μάσκα συγκόλλησης εφαρμόζεται σε:	Πάνω πλευρά & Κάτω πλευρά
Χρώμα μάσκας συγκόλλησης:	Μαύρο
Τύπος μάσκας συγκόλλησης:	Α/Χ
ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ	Διαδρομή
ΣΗΜΕΙΩΣΗ
Πλευρά του θρύλου του συστατικού	Πάνω πλευρά
Χρώμα του παραρτήματος	Λευκό
Ονομασία ή λογότυπο του κατασκευαστή:	Α/Χ
Δίπλα	Επικάλυψη με τρύπα (PTH), ελάχιστο μέγεθος 0,35 mm.
ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ	Υπόδειγμα:
ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ
Διάσταση του διαγράμματος:	0.0059"
Επικάλυψη από χαρτόνια:	0.0029"
Ανεπάρκεια τρυπών:	0.002"
Δοκιμή	100% ηλεκτρική δοκιμή πριν από την αποστολή
Τύπος έργου τέχνης που πρέπει να παρασχεθεί	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ
ΧΟΡΙΟΣ Υπηρεσιών	Παγκοσμίως, παγκοσμίως.

F4BTM320 PCB υψηλής συχνότητας 2oz Χαλκό 1,27mm Υποστρώματα με καταδύσεις χρυσού 0

F4BTMΥψηλή συχνότηταΛαμινάνια

Τα στρώματα της σειράς F4BTM κατασκευάζονται με επιστημονική διαμόρφωση υαλοπίνακα, νανοκεραμική γέμιση και ρητίνη πολυτετραφθοροαιθυλενίου, ακολουθούμενη από αυστηρές διαδικασίες πιέσεως.Η σειρά βασίζεται στο διηλεκτρικό στρώμα F4BM, με την προσθήκη κεραμικών υψηλής διηλεκτρικής και χαμηλής απώλειας σε επίπεδο νανο, με αποτέλεσμα υψηλότερη διηλεκτρική σταθερά, βελτιωμένη αντοχή στη θερμότητα, χαμηλότερο συντελεστή θερμικής διαστολής,υψηλότερη αντοχή μονόληψηςΕπιλογικό χαλκό φύλλο είναι διαθέσιμο με ED χαλκό σε πάχους 0,5 oz, 1 oz, 1.5 oz, και 2 oz.

Χαρακτηριστικά και οφέλη

DK 2.98-3.5 προαιρετικά

Η προσθήκη κεραμικής βελτιώνει τις επιδόσεις

Εξαιρετικοί δείκτες PIM

Πλούσιο πάχος 0,254 mm έως 12 mm

Διαφορετικό μέγεθος 460 mm x 610 mm έως 914 mm x 1220 mm

Εξοικονόμηση κόστους

Εμπορία για μαζική παραγωγή

Δυνατότητα υψηλού κόστους

Αντι-ακτινοβολία

Μικρές εκπομπές

Η δική μαςΔυνατότητα PCB (F4BTM)

Υλικό PCB:	PTFE / ύφασμα από γυάλινες ίνες / νανοκεραμικό γεμιστήρα
Ονομασία (F4BTM)	F4BTM	DK (10GHz)	DF (10 GHz)
	F4BTM298	2.98±0.06	0.0018
	F4BTM300	3.0±0.06	0.0018
	F4BTM320	3.2±0.06	0.0020
	F4BTM350	3.5±0.07	0.0025
Αριθμός στρωμάτων:	Μονόπλευρο, διπλόπλευρο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δάψος του διηλεκτρικού (ή συνολικό πάχος)	0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Μέγεθος PCB:	≤ 400 mm × 500 mm
Μάσκα συγκόλλησης:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας:	Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσό, ENEPIG κλπ.

F4BTM320 PCB υψηλής συχνότητας 2oz Χαλκό 1,27mm Υποστρώματα με καταδύσεις χρυσού 1

Επισκόπηση(F4BTM)

Τεχνικές παραμέτρους προϊόντος				Προϊόντα και δελτίο δεδομένων
Χαρακτηριστικά του προϊόντος		Προϋποθέσεις δοκιμής	Μονάδα	F4BTM298	F4BTM300	F4BTM320	F4BTM350
Διορθωτική μέθοδος		10GHz	/	2.98	3.0	3.2	3.5
Διορθωτική μέθοδος		/	/	±0.06	±0.06	±0.06	±0.07
Τανγκέντα απώλειας (τυπική)		10GHz	/	0.0018	0.0018	0.0020	0.0025
Τανγκέντα απώλειας (τυπική)		20GHz	/	0.0023	0.0023	0.0026	0.0035
Δείκτης σταθερής θερμοκρασίας με διηλεκτρικό		-55 oC έως 150 oC	PPM/°C	- 78	- 75	- 75	- 60
Δυνατότητα απολέπισης		1 OZ F4BTM	Α/χμ	>1.6	>1.6	>1.6	>1.6
Δυνατότητα απολέπισης		1 OZ F4BTME	Α/χμ	>1.4	>1.4	>1.4	>1.4
Αντίσταση όγκου		Τυπική κατάσταση	MΩ.cm	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7
Αντίσταση επιφάνειας		Τυπική κατάσταση	MΩ	≥ 1 × 10 ^ 6	≥ 1 × 10 ^ 6	≥ 1 × 10 ^ 6	≥ 1 × 10 ^ 6
Ηλεκτρική ισχύς (κατεύθυνση Z)		5KW,500V/s	KV/mm	>26	> 30	> 32	> 32
Δυναμική τάση διακοπής		5KW,500V/s	KV	> 34	> 35	> 40	> 40
Συντελεστής θερμικής διαστολής	Κατεύθυνση XY	-55 oC έως 288 oC	ppm/oC	15,16	15,16	13,15	10,12
Συντελεστής θερμικής διαστολής	Κατεύθυνση Z	-55 oC έως 288 oC	ppm/oC	78	72	58	51
Θερμική πίεση		260°C, 10s,3 φορές		Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση
Απορρόφηση νερού		20±2°C, 24 ώρες	%	≤0.05	≤0.05	≤0.05	≤0.05
Σφιχτότητα		Θερμοκρασία δωματίου	g/cm3	2.25	2.25	2.20	2.20
Διαρκής θερμοκρασία λειτουργίας		Δωμάτιο υψηλής και χαμηλής θερμοκρασίας	°C	-55+260	-55+260	-55+260	-55+260
Θερμική αγωγιμότητα		Κατεύθυνση Z	W/(M.K)	0.42	0.42	0.50	0.54
PIM		Εφαρμόζεται μόνο στο F4BTME	dBc	≤-160	≤-160	≤-160	≤-160
Πυροδοσία		/	UL-94	V-0	V-0	V-0	V-0
Σύνθεση υλικού		/	/	PTFE, υαλοπλαστικό ύφασμα, νανοκεραμικά F4BTM συνδυασμένο με φύλλο χαλκού ED, F4BTME συνδυασμένο με φύλλο χαλκού με αντίστροφη επεξεργασία (RTF).
