Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

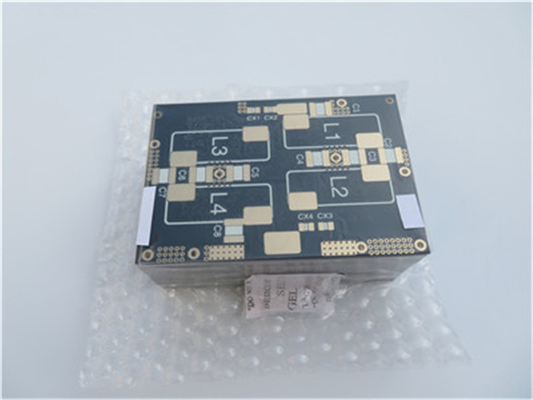

F4BM300 PCB υψηλής συχνότητας υποστρώματα PTFE 0,6mm 2oz Χαλκό με καταδύσεις χρυσού

(Τα PCB είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)

Σύντομη εισαγωγή

Αυτό το PCB διαθέτει τετράγωνο σχεδιασμό με διαστάσεις 85 mm x 85 mm, χρησιμοποιώντας μια διπλής όψης διάταξη που περιέχει δύο στρώματα χαλκού.ενώ τα διάτρητα εξαρτήματα δεν περιλαμβάνονται σε αυτό το σχέδιο.

Η στοιβάδα στρώματος αποτελείται από ένα επάνω στρώμα φτιαγμένο από χαλκό 70 μm (2 oz) ξεκινώντας με επικάλυψη 1 oz, μαζί με ένα ανθεκτικό υλικό πυρήνα F4BM300 που έχει πάχος 0,508 mm.Το κάτω στρώμα περιέχει επίσης 70 μm (1 oz) χαλκό με επικάλυψη, εξασφαλίζοντας αξιόπιστη απόδοση.

Το φινίρισμα της επιφάνειας είναι Immersion Gold, το οποίο βελτιώνει τη συγκόλληση και παρέχει εξαιρετική προστασία από τη διάβρωση.προσφέροντας τόσο αντοχή όσο και κομψή εμφάνιση, προστατεύοντας παράλληλα τα υποκείμενα κυκλώματα.

Οι λεπτομέρειες παρατίθενται στον παρακάτω πίνακα.

Μέγεθος PCB	85 x 85mm = 1PCS
ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ	Διπλής όψης PCB
Αριθμός στρωμάτων	2 στρώματα
Συστατικά επιφανειακής τοποθέτησης	Ναι.
Μέσα από εξαρτήματα τρύπας	ΟΧΙ
ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ	χάλκινο ------- 70um (1 oz+πίνακα) TOP στρώμα
	F4BM300 - 0,508mm
	χάλκινο ------- 70um ((1 ουγκιά + πλάκα) BOT στρώμα
ΤΕΧΝΟΓΙΑ
Ελάχιστο ίχνος και χώρος:	5 χιλιοστών / 8 χιλιοστών
Ελάχιστες / μέγιστες τρύπες:	00,3 mm / 1,2 mm
Αριθμός διαφόρων οπών:	5
Αριθμός τρυπών:	79
Αριθμός σχισμάτων:	2
Αριθμός εσωτερικών διαχωρισμάτων:	2
Ελέγχος αντίστασης:	- Όχι.
Αριθμός χρυσού δακτύλου:	0
ΥΛΟΔΟΣ ΠΑΡΟΣ
Εποξικό γυαλί:	F4BM300 DK 3.0
Τελικό εξωτερικό φύλλο:	2 ουγκιές
Τελικό εσωτερικό φύλλο:	Α/Χ
Τελικό ύψος PCB:	00,6 mm ± 10%
Πλαστική και επικάλυψη
Τελεία επιφάνειας	Χρυσός βύθισης
Η μάσκα συγκόλλησης εφαρμόζεται σε:	Πάνω
Χρώμα μάσκας συγκόλλησης:	Μαύρο
Τύπος μάσκας συγκόλλησης:	- Όχι.
ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ	Διαδρομή
ΣΗΜΕΙΩΣΗ
Πλευρά του θρύλου του συστατικού	Πάνω
Χρώμα του παραρτήματος	Λευκό
Ονομασία ή λογότυπο του κατασκευαστή:	Σημειώνεται στο πίνακα σε έναν μαέστρο και στα πόδια Ελεύθερη περιοχή
Δίπλα	Μη επικάλυψη με τρύπα (PTH), ελάχιστο μέγεθος 0,3 mm.
ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ	Υπόδειγμα:
ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ
Διάσταση του διαγράμματος:	0.0059"
Επικάλυψη από χαρτόνια:	0.0029"
Ανεπάρκεια τρυπών:	0.002"
Δοκιμή	100% ηλεκτρική δοκιμή πριν από την αποστολή
Τύπος έργου τέχνης που πρέπει να παρασχεθεί	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ
ΧΟΡΙΟΣ Υπηρεσιών	Παγκοσμίως, παγκοσμίως.

F4BM300 PCB υψηλής συχνότητας υποστρώματα PTFE 0,6mm 2oz Χαλκό με καταδύσεις χρυσού 0

F4BMΥψηλή συχνότηταΛαμινάνια

Τα στρώματα της σειράς F4BM παράγονται με επιστημονική διαμόρφωση και αυστηρή πίεση συνδυασμού υαλοπίνακα, ρητίνης πολυτετραφθοροαιθυλενίου και φιλμ πολυτετραφθοροαιθυλενίου.Η ηλεκτρική του απόδοση βελτιώνεται σε σύγκριση με την F4BΗ ατμόσφαιρα μπορεί να αντικαταστήσει παρόμοια προϊόντα από το εξωτερικό.

Χαρακτηριστικά και οφέλη

-Δικαίουσες επιλογές DK: 2.17 έως 3.0, προσαρμόσιμο DK

- Μικρές απώλειες.

-F4BME σε συνδυασμό με χαλκό φύλλο RTF, εξαιρετική απόδοση PIM

- Ποικίλα μεγέθη, οικονομικά

- Αντίσταση στις ακτινοβολίες, χαμηλή εκπομπή αερίων

- Εμπορική, μεγάλης κλίμακας παραγωγή, υψηλή οικονομική απόδοση

Τυπικές εφαρμογές

Μικροκύματα, ραδιοσυχνότητες, ραντάρ.

Μετατροπέας φάσης, παθητικά στοιχεία

Μηχανές για την παραγωγή ηλεκτρικών συσσωρευτών

Δίκτυο τροφοδοσίας, κεραία φάσης

Δορυφορική επικοινωνία, κεραία σταθμού βάσης

Η δική μαςΔυνατότητα PCB (F4BM)

Υλικό PCB:	Πλαστικές ύλες από υαλοπλαστική ύφασμα από γυάλινες ίνες PTFE με επικάλυψη χαλκού
Ονομασία (F4BM)	F4BM	DK (10GHz)	DF (10 GHz)
	F4BM217	2.17±0.04	0.0010
	F4BM220	2.20±0.04	0.0010
	F4BM233	2.33±0.04	0.0011
	F4BM245	2.45±0.05	0.0012
	F4BM255	2.55±0.05	0.0013
	F4BM265	2.65±0.05	0.0013
	F4BM275	2.75±0.05	0.0015
	F4BM294	2.94±0.06	0.0016
	F4BM300	3.00±0.06	0.0017
Αριθμός στρωμάτων:	Μονόπλευρο, διπλόπλευρο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δάψος του διηλεκτρικού (ή συνολικό πάχος)	0.127mm (διαλεκτρικό), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Μέγεθος PCB:	≤ 400 mm × 500 mm
Μάσκα συγκόλλησης:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας:	Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσό, ENEPIG κλπ.

F4BM300 PCB υψηλής συχνότητας υποστρώματα PTFE 0,6mm 2oz Χαλκό με καταδύσεις χρυσού 1

Επισκόπηση(F4BΜ)

Τεχνικές παραμέτρους προϊόντος

Πρότυπο προϊόντος και δελτίο δεδομένων

Χαρακτηριστικά του προϊόντος

Προϋποθέσεις δοκιμής

Μονάδα

F4BM217

F4BM220

F4BM233

F4BM245

F4BM255

F4BM265

F4BM275

F4BM294

F4BM300

Διορθωτική μέθοδος

10GHz

2.17

2.2

2.33

2.45

2.55

2.65

2.75

2.94

3.0

Διορθωτική μέθοδος

±0.04

±0.05

±0.06

Τανγκέντα απώλειας (τυπική)

10GHz

0.001

0.0011

0.0012

0.0013

0.0015

0.0016

0.0017

20GHz

0.0014

0.0015

0.0017

0.0018

0.0019

0.0021

0.0023

0.0025

Δείκτης σταθερής θερμοκρασίας με διηλεκτρικό

-55 oC-150 oC

PPM/°C

- 150 δολάρια.

-142

-130

-120

-110

-100

- 92

- 85

- 80

Δυνατότητα απολέπισης

1 OZ F4BM

Α/χμ

>1.8

1 OZ F4BME

Α/χμ

>1.6

Αντίσταση όγκου

Τυπική κατάσταση

MΩ.cm

≥ 6 × 10 ^ 6

Αντίσταση επιφάνειας

Τυπική κατάσταση

MΩ

≥ 1 × 10 ^ 6

Ηλεκτρική ισχύς (κατεύθυνση Z)

5KW,500V/s

KV/mm

> 23

> 25

> 28

> 30

Δυναμική τάση διακοπής

5KW,500V/s

> 30

> 32

> 34

> 35

> 36

Συντελεστής θερμικής διαστολής

Κατεύθυνση XY

-55 oC έως 288 oC

ppm/oC

25, 34

22, 30

20, 25

16, 21

14, 17

14, 16

12, 15

Κατεύθυνση Z

-55 oC έως 288 oC

ppm/oC

240

205

187

173

142

112

Θερμική πίεση

260°C, 10s,3 φορές

Χωρίς αποστρωματοποίηση

Απορρόφηση νερού

20±2°C, 24 ώρες

≤0.08

Σφιχτότητα

Θερμοκρασία δωματίου

g/cm3

2.17

2.18

2.20

2.22

2.25

2.28

2.29

Διαρκής θερμοκρασία λειτουργίας

Δωμάτιο υψηλής και χαμηλής θερμοκρασίας

°C

-55+260

Θερμική αγωγιμότητα

Κατεύθυνση Z

W/(M.K)

0.24

0.28

0.30

0.33

0.36

0.38

0.41

0.42

PIM

Εφαρμόζεται μόνο στο F4BME

dBc

≤-159

Πυροδοσία

UL-94

V-0

Σύνθεση υλικού

ΠΤΦΕ, υφάσματα από γυαλί ίνες
F4BM σε ζεύξη με φύλλο χαλκού ED, F4BME σε ζεύξη με αντίστροφα επεξεργασμένο φύλλο χαλκού (RTF).

Συνιστώμενα προϊόντα

προϊόντα

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

F4BM300 PCB υψηλής συχνότητας υποστρώματα PTFE 0,6mm 2oz Χαλκό με καταδύσεις χρυσού

(Τα PCB είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)

Σύντομη εισαγωγή

Οι λεπτομέρειες παρατίθενται στον παρακάτω πίνακα.

Μέγεθος PCB	85 x 85mm = 1PCS
ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ	Διπλής όψης PCB
Αριθμός στρωμάτων	2 στρώματα
Συστατικά επιφανειακής τοποθέτησης	Ναι.
Μέσα από εξαρτήματα τρύπας	ΟΧΙ
ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ	χάλκινο ------- 70um (1 oz+πίνακα) TOP στρώμα
	F4BM300 - 0,508mm
	χάλκινο ------- 70um ((1 ουγκιά + πλάκα) BOT στρώμα
ΤΕΧΝΟΓΙΑ
Ελάχιστο ίχνος και χώρος:	5 χιλιοστών / 8 χιλιοστών
Ελάχιστες / μέγιστες τρύπες:	00,3 mm / 1,2 mm
Αριθμός διαφόρων οπών:	5
Αριθμός τρυπών:	79
Αριθμός σχισμάτων:	2
Αριθμός εσωτερικών διαχωρισμάτων:	2
Ελέγχος αντίστασης:	- Όχι.
Αριθμός χρυσού δακτύλου:	0
ΥΛΟΔΟΣ ΠΑΡΟΣ
Εποξικό γυαλί:	F4BM300 DK 3.0
Τελικό εξωτερικό φύλλο:	2 ουγκιές
Τελικό εσωτερικό φύλλο:	Α/Χ
Τελικό ύψος PCB:	00,6 mm ± 10%
Πλαστική και επικάλυψη
Τελεία επιφάνειας	Χρυσός βύθισης
Η μάσκα συγκόλλησης εφαρμόζεται σε:	Πάνω
Χρώμα μάσκας συγκόλλησης:	Μαύρο
Τύπος μάσκας συγκόλλησης:	- Όχι.
ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ	Διαδρομή
ΣΗΜΕΙΩΣΗ
Πλευρά του θρύλου του συστατικού	Πάνω
Χρώμα του παραρτήματος	Λευκό
Ονομασία ή λογότυπο του κατασκευαστή:	Σημειώνεται στο πίνακα σε έναν μαέστρο και στα πόδια Ελεύθερη περιοχή
Δίπλα	Μη επικάλυψη με τρύπα (PTH), ελάχιστο μέγεθος 0,3 mm.
ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ	Υπόδειγμα:
ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ
Διάσταση του διαγράμματος:	0.0059"
Επικάλυψη από χαρτόνια:	0.0029"
Ανεπάρκεια τρυπών:	0.002"
Δοκιμή	100% ηλεκτρική δοκιμή πριν από την αποστολή
Τύπος έργου τέχνης που πρέπει να παρασχεθεί	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ
ΧΟΡΙΟΣ Υπηρεσιών	Παγκοσμίως, παγκοσμίως.

F4BM300 PCB υψηλής συχνότητας υποστρώματα PTFE 0,6mm 2oz Χαλκό με καταδύσεις χρυσού 0

F4BMΥψηλή συχνότηταΛαμινάνια

Χαρακτηριστικά και οφέλη

-Δικαίουσες επιλογές DK: 2.17 έως 3.0, προσαρμόσιμο DK

- Μικρές απώλειες.

-F4BME σε συνδυασμό με χαλκό φύλλο RTF, εξαιρετική απόδοση PIM

- Ποικίλα μεγέθη, οικονομικά

- Αντίσταση στις ακτινοβολίες, χαμηλή εκπομπή αερίων

- Εμπορική, μεγάλης κλίμακας παραγωγή, υψηλή οικονομική απόδοση

Τυπικές εφαρμογές

Μικροκύματα, ραδιοσυχνότητες, ραντάρ.

Μετατροπέας φάσης, παθητικά στοιχεία

Μηχανές για την παραγωγή ηλεκτρικών συσσωρευτών

Δίκτυο τροφοδοσίας, κεραία φάσης

Δορυφορική επικοινωνία, κεραία σταθμού βάσης

Η δική μαςΔυνατότητα PCB (F4BM)

Υλικό PCB:	Πλαστικές ύλες από υαλοπλαστική ύφασμα από γυάλινες ίνες PTFE με επικάλυψη χαλκού
Ονομασία (F4BM)	F4BM	DK (10GHz)	DF (10 GHz)
	F4BM217	2.17±0.04	0.0010
	F4BM220	2.20±0.04	0.0010
	F4BM233	2.33±0.04	0.0011
	F4BM245	2.45±0.05	0.0012
	F4BM255	2.55±0.05	0.0013
	F4BM265	2.65±0.05	0.0013
	F4BM275	2.75±0.05	0.0015
	F4BM294	2.94±0.06	0.0016
	F4BM300	3.00±0.06	0.0017
Αριθμός στρωμάτων:	Μονόπλευρο, διπλόπλευρο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δάψος του διηλεκτρικού (ή συνολικό πάχος)	0.127mm (διαλεκτρικό), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Μέγεθος PCB:	≤ 400 mm × 500 mm
Μάσκα συγκόλλησης:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας:	Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσό, ENEPIG κλπ.

F4BM300 PCB υψηλής συχνότητας υποστρώματα PTFE 0,6mm 2oz Χαλκό με καταδύσεις χρυσού 1

Επισκόπηση(F4BΜ)

Τεχνικές παραμέτρους προϊόντος

Πρότυπο προϊόντος και δελτίο δεδομένων

Χαρακτηριστικά του προϊόντος

Προϋποθέσεις δοκιμής

Μονάδα

F4BM217

F4BM220

F4BM233

F4BM245

F4BM255

F4BM265

F4BM275

F4BM294

F4BM300

Διορθωτική μέθοδος

10GHz

2.17

2.2

2.33

2.45

2.55

2.65

2.75

2.94

3.0

Διορθωτική μέθοδος

±0.04

±0.05

±0.06

Τανγκέντα απώλειας (τυπική)

10GHz

0.001

0.0011

0.0012

0.0013

0.0015

0.0016

0.0017

20GHz

0.0014

0.0015

0.0017

0.0018

0.0019

0.0021

0.0023

0.0025

Δείκτης σταθερής θερμοκρασίας με διηλεκτρικό

-55 oC-150 oC

PPM/°C

- 150 δολάρια.

-142

-130

-120

-110

-100

- 92

- 85

- 80

Δυνατότητα απολέπισης

1 OZ F4BM

Α/χμ

>1.8

1 OZ F4BME

Α/χμ

>1.6

Αντίσταση όγκου

Τυπική κατάσταση

MΩ.cm

≥ 6 × 10 ^ 6

Αντίσταση επιφάνειας

Τυπική κατάσταση

MΩ

≥ 1 × 10 ^ 6

Ηλεκτρική ισχύς (κατεύθυνση Z)

5KW,500V/s

KV/mm

> 23

> 25

> 28

> 30

Δυναμική τάση διακοπής

5KW,500V/s

> 30

> 32

> 34

> 35

> 36

Συντελεστής θερμικής διαστολής

Κατεύθυνση XY

-55 oC έως 288 oC

ppm/oC

25, 34

22, 30

20, 25

16, 21

14, 17

14, 16

12, 15

Κατεύθυνση Z

-55 oC έως 288 oC

ppm/oC

240

205

187

173

142

112

Θερμική πίεση

260°C, 10s,3 φορές

Χωρίς αποστρωματοποίηση

Απορρόφηση νερού

20±2°C, 24 ώρες

≤0.08

Σφιχτότητα

Θερμοκρασία δωματίου

g/cm3

2.17

2.18

2.20

2.22

2.25

2.28

2.29

Διαρκής θερμοκρασία λειτουργίας

Δωμάτιο υψηλής και χαμηλής θερμοκρασίας

°C

-55+260

Θερμική αγωγιμότητα

Κατεύθυνση Z

W/(M.K)

0.24

0.28

0.30

0.33

0.36

0.38

0.41

0.42

PIM

Εφαρμόζεται μόνο στο F4BME

dBc

≤-159

Πυροδοσία

UL-94

V-0

Σύνθεση υλικού

Πρόσφατα απεσταλμένο RF PCB

Πίνακας PCB Rogers

Taconic πίνακας PCB

Πίνακας PCB PTFE

εύκαμπτο τυπωμένο κύκλωμα

Πολυστρωματικός πίνακας PCB

Υψηλής θερμοκρασίας PCB

Πίνακας PCB HDI

Ελεγχόμενο σύνθετη αντίσταση PCB

Πρωτότυπα PCB

Ιστολόγιο

Πίνακας PCB της Αρλόν

Υβριδικός πίνακας PCB

FR-4 πίνακας PCB

PCB υψηλής συχνότητας

PCB σειράς F4B

F4BM300 PCB υψηλής συχνότητας υποστρώματα PTFE 0,6mm 2oz Χαλκό με καταδύσεις χρυσού

Πρόσφατα απεσταλμένο RF PCB

Πίνακας PCB Rogers

Taconic πίνακας PCB

Πίνακας PCB PTFE

εύκαμπτο τυπωμένο κύκλωμα

Πολυστρωματικός πίνακας PCB

Υψηλής θερμοκρασίας PCB

Πίνακας PCB HDI

Ελεγχόμενο σύνθετη αντίσταση PCB

Πρωτότυπα PCB

Ιστολόγιο

Πίνακας PCB της Αρλόν

Υβριδικός πίνακας PCB

FR-4 πίνακας PCB

PCB υψηλής συχνότητας

PCB σειράς F4B
