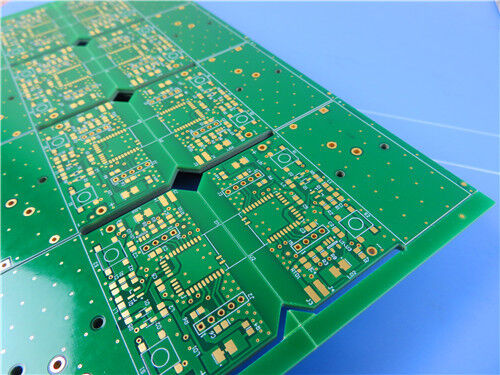

Industry executives warn of soaring costs for resins, copper, and glass fiber, impacting everything from smartphones to AI servers.   The ongoing conflict in the Middle East is severely disrupting the supply of key raw materials, driving up the prices of printed circuit boards (PCBs) used in nearly all electronic devices — from smartphones and computers to advanced AI servers, according to industry executives and insiders. This new disruption adds further pressure on electronics manufacturers already grappling with soaring memory chip costs. It also highlights the widening impact of the conflict, which has already disrupted global supply chains, plastics, and oil supplies. In early April, an attack on a petrochemical complex in Jubail, Saudi Arabia, halted the production of high-purity Polyphenylene Ether (PPE) resin — a critical base material for manufacturing PCB laminates. According to a source, Saudi Basic Industries Corporation (SABIC), which supplies approximately 70% of the world’s high-purity PPE, operates the Jubail facility. Production has yet to resume, causing a severe global supply shortage of the material. The conflict has also significantly disrupted shipping routes in the Gulf region. PCB prices had already been climbing since late last year, driven by growing demand for AI servers. Three industry insiders say that demand has accelerated sharply since March, as manufacturers scramble to secure raw material supplies and mitigate cost surges. In a recent report, Goldman Sachs analysts noted that PCB prices jumped 40% in April alone compared to March. They added that cloud service providers are accepting further price increases, anticipating that demand will outpace supply for the foreseeable future. According to a recent report by Prismark, the global PCB industry is expected to grow by 12.5% to reach $95.8 billion by 2026. An executive at Daeduck Electronics — a South Korean PCB manufacturer whose clients include Samsung Electronics, SK Hynix, and AMD — told Reuters that the company has begun discussing price increases with customers. Speaking on condition of anonymity due to the sensitivity of the matter, the executive said his focus has now shifted from meeting clients to communicating with suppliers, as lead times for chemical materials like epoxy resin have extended from 3 weeks to as long as 15 weeks. The sharp rise in PCB prices is also due to shortages of other key materials, including fiberglass and copper foil. According to one source, copper foil prices have surged as much as 30% this year, with the acceleration picking up in March. Copper accounts for approximately 60% of the total raw material cost of PCB manufacturing, according to Shenzhen Hongxin Electronics Technology, a major Chinese PCB supplier to Nvidia. The Chinese company warned earlier this month that the Middle East conflict could drive up prices for key materials, including resin and copper. According to Shenzhen Hongxin, a standard multi-layer PCB now costs approximately 1,394 yuan per square meter, while high-end models used for AI servers cost around 13,475 yuan per square meter. Bicheng is a leading provider of custom PCB solutions. We closely monitor global supply chain trends to help our customers navigate market challenges and deliver high-quality, reliable boards for every application. Visit our website to learn more about our custom PCB services and current lead times.     =================================================================================== Copyright statement: The copyright of the information in this article belongs to the original author and does not represent the views of this platform. It is for sharing only. If there are copyright and information errors involved, please contact us to correct or delete it. Thanks!

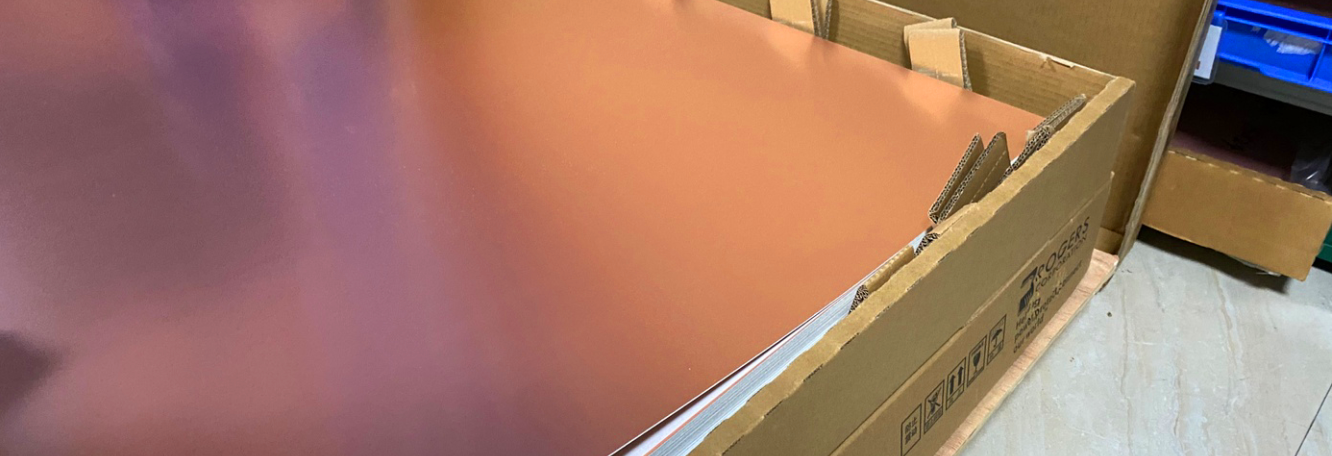

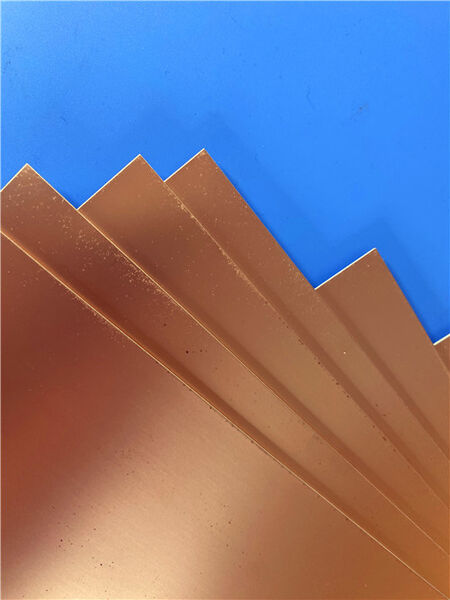

Τι γνωρίζετε για το χαλκοεπικαλυμμένο έλασμα (CCL); Ας το εξηγήσω.   Το χαλκοεπικαλυμμένο έλασμα (CCL) είναι το βασικό υπόστρωμα για τα PCB, με εφαρμογές κατάντη στις επικοινωνίες, τους υπολογιστές, την αυτοκινητοβιομηχανία, τη βιομηχανία και τον ιατρικό τομέα. Οι προμηθευτές του ανάντη περιλαμβάνουν πρώτες ύλες όπως φύλλο χαλκού, ρητίνη και υαλοβάμβακα, ενώ οι προμηθευτές του κατάντη περιλαμβάνουν κατασκευαστές PCB και κατασκευαστές ηλεκτρονικών προϊόντων τελικής χρήσης. Αυτή η βιομηχανία είναι εξαιρετικά κυκλική και εισέρχεται σε έναν νέο κύκλο ανάπτυξης, που οδηγείται από αναδυόμενες απαιτήσεις όπως 5G, διακομιστές AI και ηλεκτρονικά αυτοκινήτων.     Το CCL είναι ένα υλικό φύλλου που κατασκευάζεται με θερμή πίεση ενός ενισχυτικού υλικού εμποτισμένου με ρητίνη, επικαλυμμένο στη μία ή και στις δύο πλευρές με φύλλο χαλκού και στη συνέχεια θερμής πίεσης. Εκπληρώνει τις τρεις κύριες λειτουργίες της αγωγιμότητας του ηλεκτρισμού, της μόνωσης και της υποστήριξης των τυπωμένων κυκλωμάτων, καθιστώντας το ένα βασικό υλικό για την κατασκευή PCB.     Η βιομηχανική αλυσίδα CCL έχει μια σαφή δομή τριών επιπέδων: προμήθεια πρώτων υλών ανάντη (φύλλο χαλκού, ύφασμα υαλοβάμβακα, ρητίνη, πληρωτικό κ.λπ.), κατασκευή CCL μεσαίας ροής και εφαρμογές PCB κατάντη.     Οι τρεις βασικές πρώτες ύλες για το CCL είναι το φύλλο χαλκού, η ρητίνη και το ύφασμα υαλοβάμβακα, που αντιπροσωπεύουν το 42%, το 26% και το 19% του κόστους, αντίστοιχα, για ένα σύνολο 87%.   Εάν χρειάζεστε πρόσθετα υποστρώματα, μη διστάσετε να επικοινωνήσετε μαζί μας! Η Bicheng Company ειδικεύεται στην παροχή πλακετών κυκλωμάτων υψηλής συχνότητας και πρώτων υλών.

Στις 8 Ιουλίου, η έννοια του PCB ήταν καυτή. Σύμφωνα με τα στατιστικά στοιχεία της Prismark, η παγκόσμια αξία παραγωγής PCB αναμένεται να αυξηθεί σε 94,7 δισεκατομμύρια δολάρια ΗΠΑ το 2029. Το CAGR από το 2024 έως το 2029 θα φτάσει το 5,2%·η αξία παραγωγής PCB της κινεζικής αγοράς θα φτάσει τα 49 δολάρια ΗΠΑ0,7 δισεκατομμύρια το 2029.     Επιπλέον, το 2025, οι κεφαλαιακές δαπάνες των εργοστασίων cloud όπως η Microsoft και η Google θα αυξηθούν κατά περισσότερο από 30% σε ετήσια βάση.Οι κεφαλαιακές δαπάνες της κινεζικής Alibaba και της Tencent αναμένεται να υπερβούν τα 120 δισεκατομμύρια/80 δισεκατομμύρια γιουάν., και η ζήτηση για υποδομές τεχνητής νοημοσύνης θα οδηγήσει στην επιταχυνόμενη επέκταση της παραγωγικής ικανότητας των υποκείμενων υλικών όπως το PCB.     Ο κύκλος αναβάθμισης της τεχνολογικής καινοτομίας που οδηγείται από την τεχνητή νοημοσύνη θα διαρκέσει περισσότερο και θα δημιουργήσει μεγαλύτερη ζήτηση στην αγορά.Η κινεζική βιομηχανία PCB συνεχίζει να αναβαθμίζει και να επεκτείνει την παραγωγική ικανότητα μεσαίου έως υψηλού επιπέδου και να αναπτύσσει παραγωγική ικανότητα στο εξωτερικό., και η αποδέσμευσή της απόδοση είναι βιώσιμη.     Η συνολική ζήτηση για τα ηλεκτρονικά προϊόντα της κατώτατης γραμμής παρουσιάζει επί του παρόντος τάση ανάκαμψης, σε συνδυασμό με τη συνεχιζόμενη ανοδική δυναμική σε καινοτόμους τομείς όπως η τεχνητή νοημοσύνη και οι επικοινωνίες υψηλής ταχύτητας,που μαζί υποστηρίζουν την αύξηση της συνολικής ζήτησης PCBΜε την επανάληψη της απόδοσης του υλικού AI, το PCB θα αναβαθμιστεί περαιτέρω σε υψηλότερες προδιαγραφές όσον αφορά την τεχνολογία και τα υλικά του προϊόντος.Εμπιστευόμενη στην πρώιμη τεχνολογική της συσσώρευση και τη βελτίωση της ανταγωνιστικότητας των προϊόντων, η Bicheng Technology βελτίωσε σταδιακά τη θέση της στη βιομηχανία στην αγορά υψηλού επιπέδου και το μερίδιό της στην προμήθεια PCB AI συνέχισε να αυξάνεται.Η Bicheng αναμένεται να επιτύχει ταχεία ανάπτυξη εκμεταλλευόμενη τις ευκαιρίες της ανάπτυξης της AI.       Επικεφαλής της Εθνικής Αθλητικής Ομάδας Δήλωση πνευματικής ιδιοκτησίας: Τα πνευματικά δικαιώματα των πληροφοριών σε αυτό το άρθρο ανήκουν στον αρχικό συγγραφέα και δεν αντιπροσωπεύουν τις απόψεις αυτής της πλατφόρμας.Εάν υπάρχουν λάθη πνευματικής ιδιοκτησίας και πληροφοριών, επικοινωνήστε μαζί μας για να το διορθώσετε ή να το διαγράψετε.

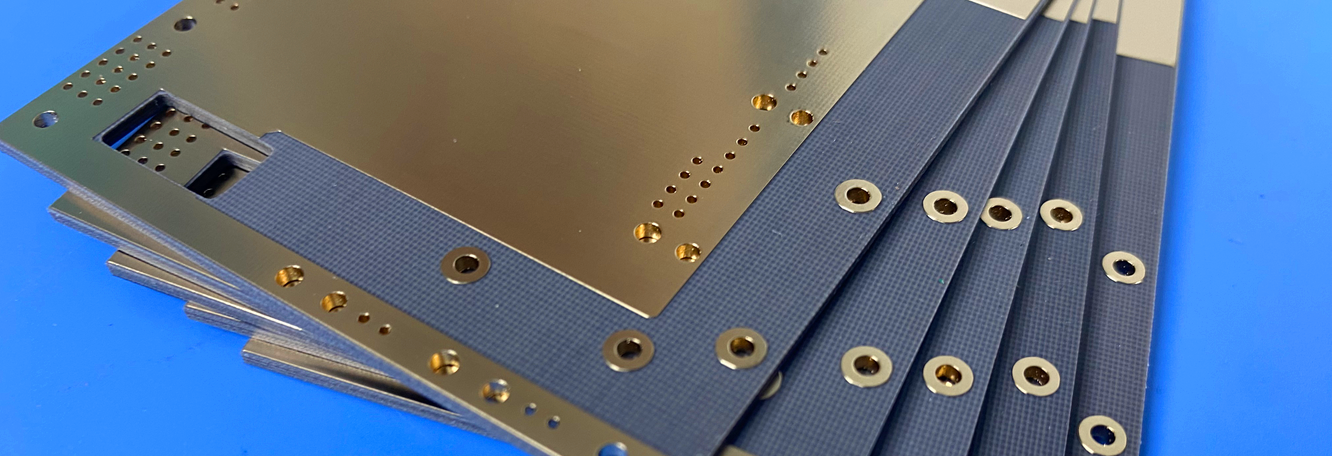

Το Taizhou Wangling Insulation Material Factory ιδρύθηκε το 1982. Τα προϊόντα του είναι κυρίως υλικά μικροκυμάτων υψηλής συχνότητας, με 6 σειρές προϊόντων:   1. Υποστρώμα επικαλυμμένο με ύφασμα από γυάλινη ίνα PTFE σειρά F4B, τιμή DK 2,2-6,15 προαιρετική   2. μικροκυμάτων σύνθετο διηλεκτρικό υπόστρωμα σειράς TP/TF, τιμή DK 3,0~25 προαιρετικά   3Οργανικό πολυμερές κεραμικό γεμάτο υπόστρωμα σειράς WL-CT, τιμή DK 3.0, 3.38, 3.48, 4.4, 6.15;   4Πυρηνικό υφάσματος από υαλοειδή ίνες υαλοειδή υαλοειδή υαλοειδή υαλοειδή υαλοειδή υαλοειδή υαλοειδή.2, 2.55, 2.65, 2.94, 3.0, 3.5, 4.5, 6.15, 10.2;   5. Κηραμικό σύνθετο υπόστρωμα PTFE σειρά TFA, τιμή DK 2.94, 3.0, 6.15, 10.26- Μόνωση ύφασμα, αντι-κόλληση ύφασμα μπογιάς.   Η εταιρεία έχει περάσει την πιστοποίηση του συστήματος διαχείρισης ποιότητας ISO και τρία πιστοποιητικά J engineering.και έχει επαινεθεί από την εθνική αεροδιαστημικήΤα προϊόντα χρησιμοποιούνται ευρέως στον τομέα του αεροδιαστήματος, της αεροπορίας, των δορυφορικών επικοινωνιών, της πλοήγησης, του ραντάρ,υποδομές, τα ηλεκτρονικά αντίμετρα, οι επικοινωνίες 3G, 4G, 5G, το δορυφορικό σύστημα Beidou, το κινητό διαδίκτυο κλπ.       Επικεφαλής της Εθνικής Αθλητικής Ομάδας Δήλωση πνευματικής ιδιοκτησίας: Τα πνευματικά δικαιώματα των πληροφοριών σε αυτό το άρθρο ανήκουν στον αρχικό συγγραφέα και δεν αντιπροσωπεύουν τις απόψεις αυτής της πλατφόρμας.Εάν υπάρχουν λάθη πνευματικής ιδιοκτησίας και πληροφοριών, επικοινωνήστε μαζί μας για να το διορθώσετε ή να το διαγράψετε.

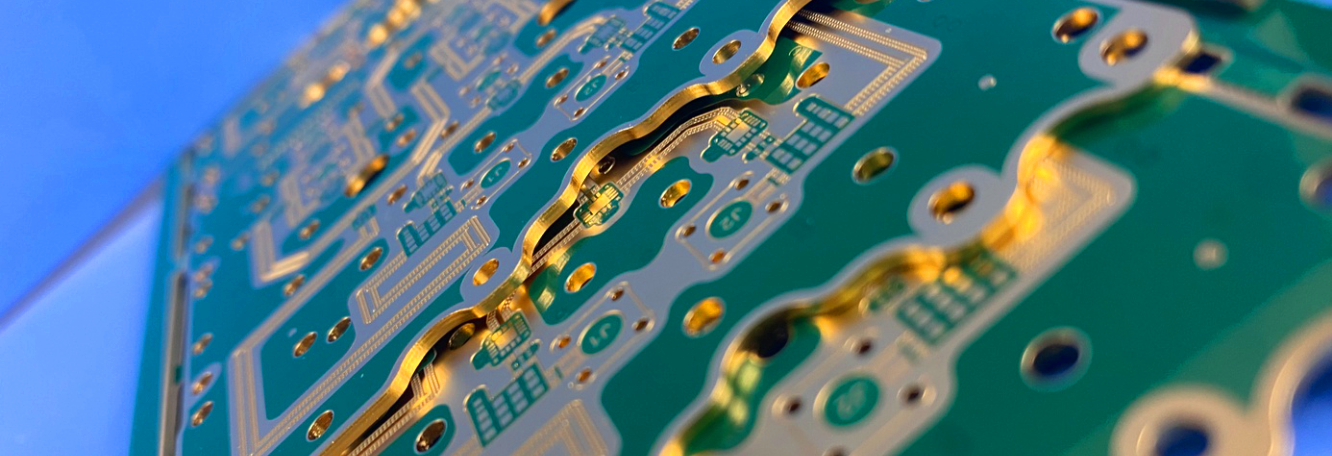

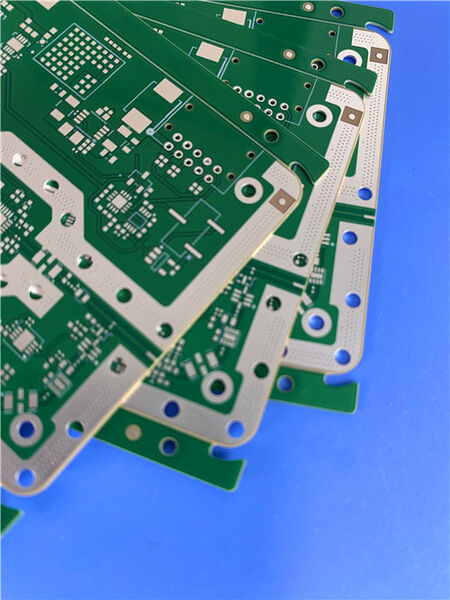

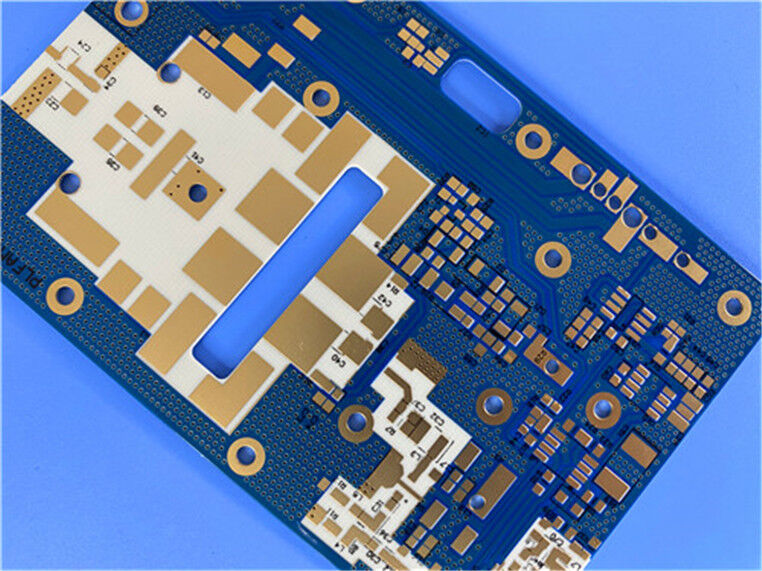

Η διαδικασία παραγωγής των πλακών PCB υψηλής ταχύτητας και υψηλής συχνότητας είναι ουσιαστικά η ίδια με εκείνη των συνηθισμένων πλακών PCB.Το βασικό σημείο για την επίτευξη υψηλής συχνότητας και υψηλής ταχύτητας έγκειται στις ιδιότητες των πρώτων υλώνΤο κύριο υλικό των πλακών PCB υψηλής ταχύτητας και υψηλής συχνότητας είναι τα πλαίσια υψηλής συχνότητας και υψηλής ταχύτητας που καλύπτονται με χαλκό.Η βασική απαίτηση είναι να έχει χαμηλή διηλεκτρική σταθερά (Dk) και χαμηλό διηλεκτρικό συντελεστή απώλειας (Df)Εκτός από τη διασφάλιση χαμηλών Dk και Df, η συνέπεια των παραμέτρων Dk είναι επίσης ένας από τους σημαντικούς παράγοντες για τη μέτρηση της ποιότητας των πλακών PCB υψηλής ταχύτητας και υψηλής συχνότητας.Μια άλλη σημαντική παράμετρος είναι τα χαρακτηριστικά αντίστασης της πλακέτας PCB και ορισμένες άλλες φυσικές ιδιότητες.     Η διηλεκτρική σταθερά (Dk) του υποστρώματος της πλακέτας PDB υψηλής συχνότητας και υψηλής ταχύτητας πρέπει να είναι μικρή και σταθερή.Ο ρυθμός μετάδοσης του σήματος είναι αντίστροφα ανάλογος με την τετραγωνική ρίζα της διαλεκτρικής σταθεράς του υλικούΟι υψηλές διηλεκτρικές σταθερές είναι επιρρεπείς να προκαλέσουν καθυστερήσεις μετάδοσης σήματος.     Η διηλεκτρική απώλεια (Df) του υλικού υποστρώματος των πλακών PCB υψηλής συχνότητας και υψηλής ταχύτητας πρέπει να είναι μικρή, η οποία επηρεάζει κυρίως την ποιότητα της μετάδοσης σήματος.όσο μικρότερη είναι η απώλεια σήματος.     Η αντίσταση των πλακών PCB υψηλής συχνότητας και υψηλής ταχύτητας αναφέρεται στην πραγματικότητα στις παραμέτρους της αντίστασης και της αντιδραστικότητας.επειδή τα κυκλώματα PCB πρέπει να εξετάζουν την εγκατάσταση ηλεκτρονικών εξαρτημάτων, και μετά την εγκατάσταση, η αγωγιμότητα και η απόδοση μετάδοσης σήματος πρέπει να λαμβάνονται υπόψη.Οι κύριοι κατασκευαστές πλακών θα εξασφαλίσουν ένα ορισμένο βαθμό σφάλματος παρεμπόδισης κατά την επεξεργασία PCB.     Επικεφαλής της Εθνικής Αθλητικής Ομάδας Δήλωση πνευματικής ιδιοκτησίας: Τα πνευματικά δικαιώματα των πληροφοριών σε αυτό το άρθρο ανήκουν στον αρχικό συγγραφέα και δεν αντιπροσωπεύουν τις απόψεις αυτής της πλατφόρμας.Εάν υπάρχουν λάθη πνευματικής ιδιοκτησίας και πληροφοριών, επικοινωνήστε μαζί μας για να το διορθώσετε ή να το διαγράψετε.

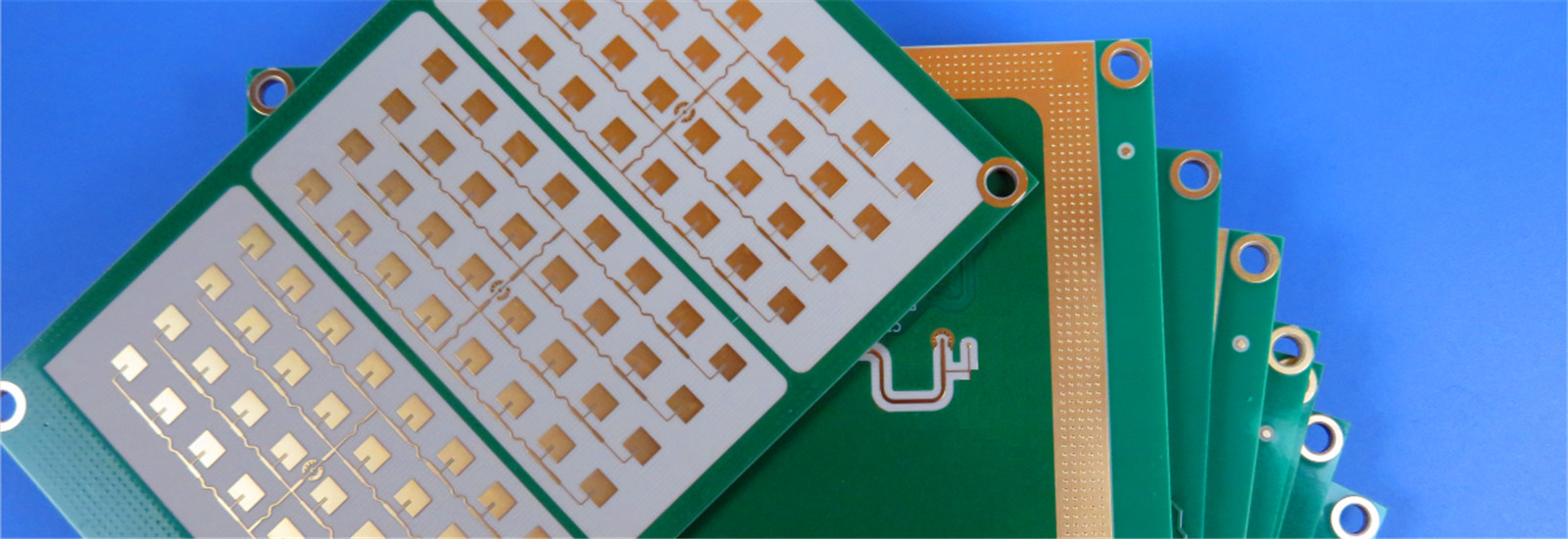

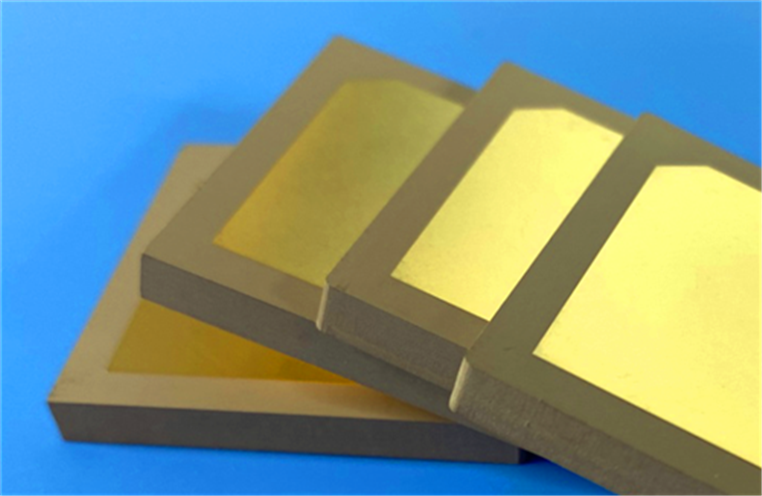

  Need to shrink your RF circuit without sacrificing performance? Meet the RT/duroid 6006 10mil Immersion Silver PCB.   This 2-layer board (134.8mm x 78.65mm) is built for engineers who want size reduction and low loss—especially at X-band frequencies and below.   Why you want it: High Dk, Smaller Circuits: With a dielectric constant of 6.15, this ceramic-PTFE material lets you shrink patch antennas and satellite comms modules significantly. Very Low Loss: Dissipation factor is just 0.0027 at 10 GHz. Your signal stays clean. No Solder Mask, No Silkscreen: This is a barebones, high-performance RF board. Top and bottom masks are "no"—just bare laminate and Immersion Silver pads. Tough as Nails: Td > 500°C and only 0.05% moisture absorption. This board survives harsh environments.   The Specs Snapshot: Stackup: 2-Layer | 35µm copper / 0.254mm (10mil) RT/duroid 6006 / 35µm copper Finish: Immersion Silver (flat, solderable, low loss) Traces/Holes: 5/6 mil trace/space | 0.3mm min hole size Stats: 46 components, 64 pads, 41 vias   Best For: Patch antennas, satellite systems, power amplifiers, and radar warning systems.   The Bottom Line: If you need high dielectric constant to cut board space, but refuse to give up low loss and thermal stability, the RT/duroid 6006 is your answer. No frills (mask/silkscreen), just pure RF performance.

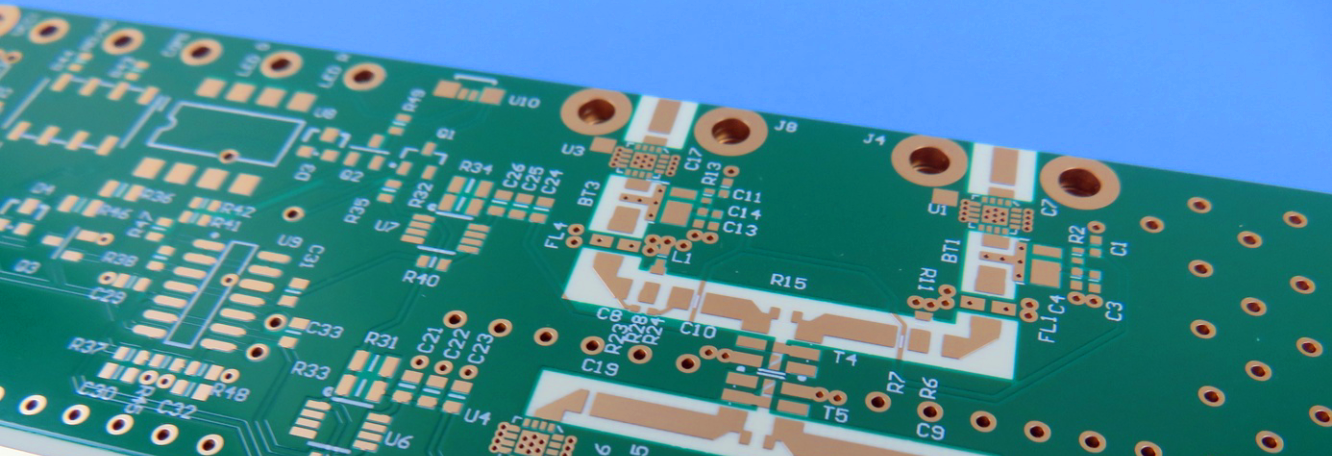

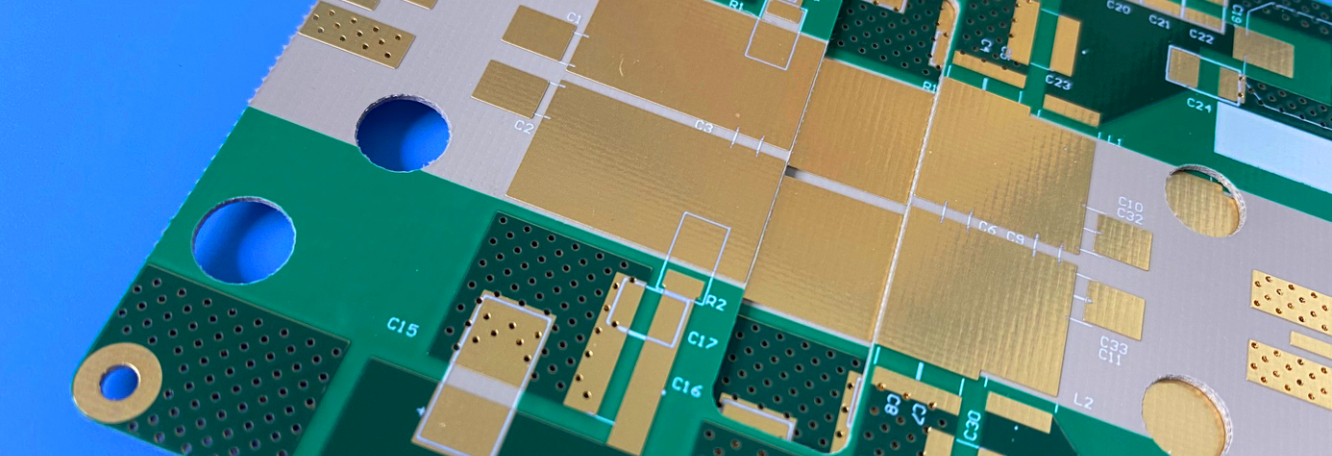

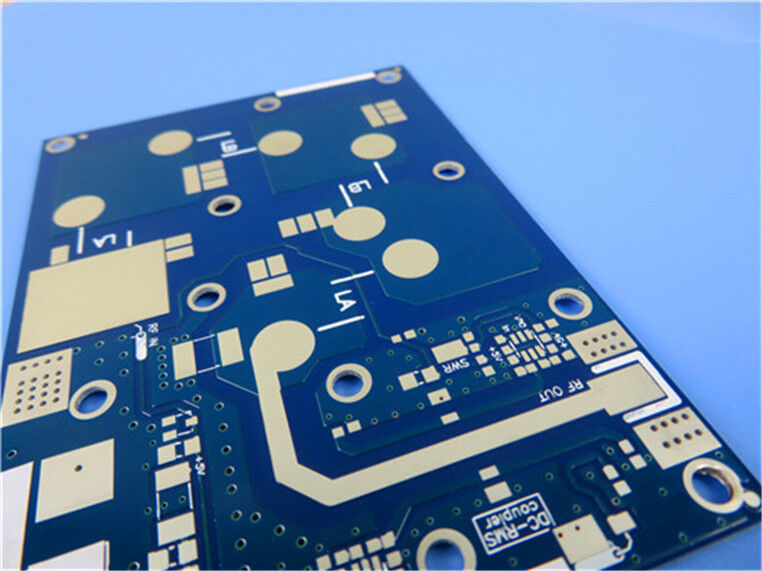

Why the RO4350B LoPro 4mil Immersion Gold PCB is a Game-Changer for RF & High-Speed Designs     Introduction In the world of high-frequency circuitry, material selection is everything. Standard FR-4 often falls short at gigahertz frequencies, causing excessive signal loss and thermal headaches. Enter the RO4350B LoPro PCB.   We recently got our hands on a specification sheet for a specific 2-layer variant (4mil thick with Immersion Gold finish), and it ticks all the boxes for demanding RF, microwave, and high-speed digital applications. Here is a deep dive into why this particular board—with its 78mm x 101mm footprint—is built to perform.     1. The Core: Rogers RO4350B Low Profile The hero here is the substrate. Unlike standard RO4350B, this uses Low Profile (LoPro) copper foil technology. Rogers has essentially reverse-treated the foil to bond better with the dielectric. The result? Lower conductor loss, which translates directly to improved insertion loss and signal integrity.   If you are designing circuits above 40 GHz, standard laminates create a bottleneck. The LoPro technology keeps your signal clean and powerful.     Key Stats at 10 GHz/23°C: Dielectric Constant (Dk): 3.48 ± 0.05 (Stable frequency performance) Dissipation Factor (Df): 0.0037 (Very low loss)     2. The Build: Ultra-Thin, Ultra-Rugged At just 0.2mm (4mil) finished thickness, this board is incredibly thin. But don't let its stature fool you; this is a thermally tough board. Stackup: Copper (35μm) | RO4350B LoPro (0.102mm) | Copper (35μm) Thermal Conductivity: 0.69 W/mK (Much higher than FR-4, pulling heat away from hot spots efficiently). High Temperature Stability: Tg > 280°C and Td > 390°C. This board survives lead-free soldering reflow cycles without breaking a sweat.     3. The Finish: Immersion Gold (ENIG) Why Immersion Gold over HASL or bare copper? For a board this precise, ENIG is mandatory. Flatness: With a 4mil thickness and fine traces (5/6 mils), you need a perfectly planar surface for soldering small components. Corrosion Resistance: Gold protects the underlying nickel from oxidation. Wire Bonding: It allows for aluminum wire bonding if needed.     4. Design & Manufacturing Details This specific design is a 2-layer rigid board with some tight tolerances that prove the manufacturing capability: Minimum Trace/Space: 5/6 mils (Standard for complex RF routing). Minimum Hole Size: 0.25mm (Roughly 10mils). Vias: 26 vias, 0.25mm minimum, with a 20 μm copper plating thickness. Note the absence of blind vias—this keeps fabrication costs lower while utilizing the full 2-layer stack. Solder Mask: Blue on top, none on the bottom. Silkscreen: White on top only. The Layout Stats: 24 Components 49 Total Pads (31 Thru-hole, 18 Top SMT) 2 Nets (Very clean layout).     5. The "Why": Benefits for Your Application Why spec this specific board over a standard RF board?   A. Lower Insertion Loss Because of the LoPro foil and RO4350B dielectric, you can push operating frequencies beyond 40 GHz without the signal attenuation seen in standard materials.   B. Reduced PIM (Passive Inter-modulation) If you are building base station antennas, PIM is the enemy. The RO4350B system inherently reduces unwanted signal mixing.   C. Thermal Reliability The Z-axis Coefficient of Thermal Expansion (CTE) is 32 ppm/°C—closely matched to copper (17 ppm/°C). This means your plated through holes won't crack under thermal cycling.   D. Standard FR-4 Processing Even though this is a high-performance Rogers board, it doesn't require nasty "sodium etch" via preparation. It fabricates using standard epoxy/glass (FR-4) processes, saving you money and lead time.     6. Ideal Applications Based on the data, this board is built for the intersection of digital and RF: High-Speed Digital: Servers, routers, and high-speed backplanes (where signal integrity is king). Telecom Infrastructure: Cellular base station antennas and power amplifiers. Satellite Systems: LNBs for direct broadcast satellites. IoT & RFID: RFID tags requiring high frequency accuracy.     The Verdict The RO4350B LoPro 4mil Immersion Gold PCB is a professional-grade solution for engineers who refuse to compromise. It combines the electrical performance of a high-end RF laminate with the manufacturability of an FR-4 board.   With 100% electrical testing prior to shipment and compliance with IPC-Class-2 standards, this specific 78x101mm board is ready for worldwide deployment.   Need a reliable 2-layer RF board? This is your benchmark.
