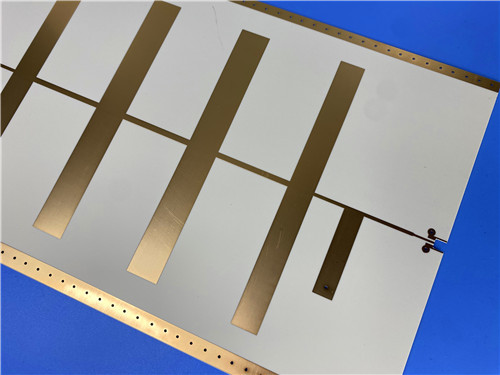

Παχύ, σκληρό και χαμηλή απώλεια: Το WL-CT440 30mil PCB

Παχύ, σκληρό και χαμηλή απώλεια: Το WL-CT440 30mil PCB

Χρειάζεστε μια πλακέτα υψηλής συχνότητας που να είναι παχύτερη από το συνηθισμένο αλλά να είναι ακόμα εύκολη στην κατασκευή; Γνωρίστε τοWL-CT44030mil ENIG PCB.

Αυτή η πλακέτα 2 στρώσεων (89 mm x 63,5 mm) είναι κατασκευασμένη στο WL-CT440 της Wangling—ένα θερμοσκληρυνόμενο σύνθετο υδρογονάνθρακα-κεραμικό που γεφυρώνει το χάσμα μεταξύ της απόδοσης PTFE και της δυνατότητας επεξεργασίας του FR-4.

Γιατί το θέλεις:

• FR-4 Friendly:Σε αντίθεση με τα περίπλοκα υλικά PTFE, το WL-CT440 επεξεργάζεται χρησιμοποιώντας τυπικές τεχνικές κατασκευής FR-4. Κανένα ιδιαίτερο μέσω προετοιμασίας. Χαμηλότερο κόστος, ταχύτερη ανάκαμψη.

• Απόδοση στερεών ραδιοσυχνοτήτων:Διηλεκτρική σταθερά του4.1και παράγοντας διάχυσης του0,004στα 10 GHz. Αρκετά για εργασία με φούρνο μικροκυμάτων και κεραία.

• Χοντρός πυρήνας:Στο0,8 χιλιοστά (30 χιλιοστά)τελειωμένο πάχος, αυτή η πλακέτα προσφέρει μηχανική ακαμψία που δεν μπορούν να ταιριάξουν τα λεπτότερα ελάσματα RF.

• Σταθερός σαν βράχος:Το TCDK των -21 ppm/°C σημαίνει ότι το Dk σας δεν θα μετατοπίζεται με τη θερμοκρασία. Το CTE ταιριάζει στενά με τον χαλκό (X: 14 ppm, Y: 18 ppm).

• Χωρίς μάσκα, χωρίς μεταξοτυπία:Απλώς γυμνό laminate, χαλκός και ENIG. Καθαρό και απλό.

Το στιγμιότυπο προδιαγραφών:

• Στοίβαξη:2-στρώμα | 35μm χαλκός / 0,762mm (30mil) WL-CT440 / 35μm χαλκός

• Φινίρισμα:Immersion Gold (ENIG)

• Ίχνη/Τρύπες:4/6 mil ίχνος/χώρος | Μέγεθος τρύπας 0,2 mm (σφιχτό!)

• Στατιστικά:37 εξαρτήματα, 49 τακάκια, 31 vias

• Ποιότητα:IPC-Class-2 | 100% ηλεκτρική δοκιμή

Βασικές ιδιότητες:

• Θερμική αγωγιμότητα: 0,66 W/m/K (καλή απαγωγή θερμότητας)

• Απορρόφηση υγρασίας: 0,12% (χαμηλή)

• Υψηλό Tg: >280°C

Καλύτερο για:Αεροδιαστημικός εξοπλισμός, αερομεταφερόμενο ραντάρ, κεραίες σε σειρά φάσης, δορυφορική επικοινωνία, ενισχυτές ισχύος και συστήματα πλοήγησης.

Η κατώτατη γραμμή:

Εάν θέλετε απόδοση ραδιοσυχνοτήτων σαν PTFE χωρίς τους πονοκεφάλους κατασκευής του PTFE, το WL-CT440 προσφέρει. Είναι παχύ, σταθερό, χαμηλές απώλειες και επεξεργάζεται ακριβώς όπως το FR-4. Μια έξυπνη επιλογή για εφαρμογές αεροδιαστημικής και μικροκυμάτων.
