Το TLX-9 PCB 10 mil, EPIG (χωρίς νικέλιο) για κυριαρχία υψηλής συχνότητας

Το TLX-9 PCB 10 mil, EPIG (χωρίς νικέλιο) για κυριαρχία υψηλής συχνότητας

Στον κόσμο της ραδιοσυχνότητας και της μηχανικής μικροκυμάτων, το υπόστρωμα δεν είναι απλά ένας φυσικός φορέας για χαλκό, είναι η καρδιά του παιχνιδιού της ακεραιότητας του σήματος.ελάχιστη απώλεια σήματος, και ένα φινίρισμα επιφάνειας που δεν θα καταστρέψει την αντίσταση σας, σταματάτε να κοιτάζετε το πρότυπο FR-4.

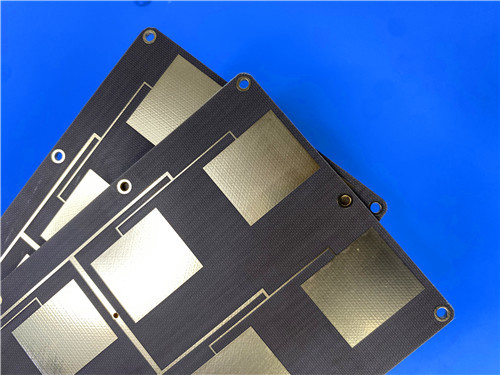

Εισάγετε τοΠυροσβεστικό PCB TLX-9(10mil, EPIG χωρίς νικέλιο)Πρόκειται για ένα άκαμπτο δίσκο δύο στρωμάτων που έχει σχεδιαστεί για εφαρμογές όπου η απορρόφηση υγρασίας και η σταθερότητα του διηλεκτρικού (DK) δεν είναι διαπραγματεύσιμες.

Ας καταρρίψουμε τις προδιαγραφές, το stackup, και γιατί αυτό έχει σημασία για το επόμενο LNA, κεραία, ή ενισχυτή υψηλής ισχύος.

Το Ίδρυμα: Taconic TLX-9

Το αστέρι αυτής της κατασκευής είναι ηTLX-9Αυτό είναι ένα σύνθετο υλικό από PTFE / υφασμένο γυαλί.

• Δυναμικό άνθρακα:2.5 @ 10 GHz (σφιχτά ελεγχόμενη σε όλη τη συχνότητα/θερμία)
• Παράγοντας διάσπασης (Df):0.0019 @ 10 GHz
• Απορρόφηση υγρασίας:< 0,02% (σχεδόν μηδενικό κατά τη διάρκεια της κατασκευής)

Γιατί αυτό έχει σημασία; Ένα Df 0,0019 σημαίνει απίστευτα χαμηλή απώλεια εισαγωγής. Η απορρόφηση υγρασίας <0,02% σημαίνει ότι η μετατόπιση φάσης σας δεν θα αλλάξει την επόμενη εβδομάδα επειδή ο καιρός άλλαξε.Το υλικό αυτό έχει επίσηςUL 94 V-0Η ασφάλεια δεν θυσιάζεται για την απόδοση.

Η Κατασκευή: Μινιμαλιστική αλλά Δυνατή

Αυτό είναι ένα απλό, υψηλής απόδοσης, δύο στρωμάτων άκαμπτο σχέδιο.

• Ανώτατο στρώμα:35 μm Χαλκός (1 oz)
• Κέντρο:Τακονικό TLX-9 ∙ 0,254 mm (10 mils)
• Κάτω στρώμα:35 μm Χαλκός (1 oz)

Λεπτομέρειες του συμβουλίου:

• Μέγεθος:910,6 mm x 45,3 mm (±0,15 mm)
• Δάχος:0.3mm φινίρισμα (Αυτό είναι πολύ λεπτό, ιδανικό για στενά περιβλήματα ή εφαρμογές flex-to-fit).
• Ακολουθήστε / Διαστημικό:5/6 mils (αρκετά σφιχτό για πυκνή διαδρομή RF).
• Ελάχιστο μέγεθος τρύπας:0.3mm (κλασικό μηχανικό τρυπάνι).
• Μέσα από την επικάλυψη:20 μm (αρκετά ανθεκτικά για αξιοπιστία).

Ιδιαίτερα απουσία:Υπάρχει- Όχι.μαντήλα συγκόλλησης από πάνω ή από κάτω, και- Όχι.Για τα σχέδια υψηλής συχνότητας, η μάσκα συγκόλλησης προσθέτει απρόβλεπτη απώλεια και διακύμανση φάσης.

Το Φινίρισμα: Γιατί το EPIG (Χωρίς Νικέλιο);

Αυτό το συμβούλιο χρησιμοποιείEPIG (χρυσός βύθισης χωρίς ηλεκτρικό παλλάδιο), ειδικότερα τοΧωρίς νικέλιοπαραλλαγή.

Το πρότυπο ENIG χρησιμοποιεί ένα στρώμα φραγμού από νικέλιο.

• Χρυσό(για τη συγκολλησιμότητα και την αντοχή στη διάβρωση)
• Παλάντιο(ως φραγμός διάχυσης)
• Χωρίς μαγνητικές απώλειεςστα ραδιοφωνικά σας μονοπάτια.

Αυτό είναι το χρυσό πρότυπο για τις πλακέτες RF όπου κάθε 0,1 dB απώλειας έχει σημασία.

Στατιστικές PCB: Απλές αλλά Λειτουργικές

Κοιτάζοντας τη λίστα και τον αριθμό των πλακιδίων επιβεβαιώνει ότι είναι ένα στοχευμένο κυκλώμα ραδιοσυχνοτήτων, όχι μια περίπλοκη ψηφιακή μητρική πλακέτα.

• Συστατικά:29
• Συνολικά Pads:45
• Μέσα από τρύπες:24 (πιθανότατα για συνδέσμους ή διάτρητα συστατικά ραδιοσυχνοτήτων)
• Πάνω SMT Pads:21
• Πιο κάτω SMT Pads:0 (Όλα τα συστατικά στην επάνω πλευρά)
• Διάδρομοι:19
• Δίκτυα:2 (Στην ουσία μια μόνο πορεία ραδιοσυχνοτήτων συν έδαφος.

Θερμικές και μηχανικές επιδόσεις

Τα συστατικά RF ζεσταίνονται.

• Θερμική αγωγιμότητα:0.19 W/m/K (Αξιοπρεπής για το PTFE).
• ΔΕΔ (x-y):9-12 ppm/°C (Αντιστοιχεί καλά με το χαλκό με καλή αξιοπιστία κατά τη διάρκεια του θερμικού κύκλου).
• CTE (άξονας z):130-145 ppm/°C (Πρότυπο για το PTFE, βεβαιωθείτε ότι οι τρύπες που καλύπτονται είναι ανθεκτικές).
• Δυνατότητα απολέπισης:Δεν θα σηκώσεις εύκολα τα παπούτσια.

Για ποιον είναι αυτό;

Με βάση τις ιδιότητες του TLX-9, αυτή η πλακέτα είναι σχεδιασμένη για:

1. ΕθνΚΤ, ΕθνΚΤ, ΕθνΚΤ(Μετατροπές/Μετατροπές χαμηλού θορύβου)

2. Αντενές μεγάλου μορφότυπου PCS/PCN(Εξατομικευμένη Υπηρεσία Επικοινωνιών/Δίκτυο) ∆ημιουργεί προβλέψιμη ρύθμιση της κεραίας.

3. Μεταλλικές συσκευέςΗ υψηλή διάσπαση του διηλεκτρίου (> 60kV) και η χαμηλή απώλεια εξασφαλίζουν την αποτελεσματικότητα.

4. Παθητικά στοιχείαΗ στενά ελεγχόμενη DK εξασφαλίζει ότι η κεντρική συχνότητα δεν θα περιπλανηθεί.

Ποιότητα & Διαθεσιμότητα

• Πρότυπο ποιότητας:IPC-Class-2 (Standard για εμπορικό ραδιοσυχνικό υλικό, επιτρέπει μικρές αισθητικές ατέλειες αλλά εξασφαλίζει ηλεκτρική λειτουργικότητα).
• Δοκιμές:100% Ηλεκτρική δοκιμή πριν από την αποστολή.
• Εικόνα:Gerber RS-274-X (βιομηχανικό πρότυπο).
• Διαθεσιμότητα:Σε όλο τον κόσμο.

Η Απόφαση

Εάν σχεδιάζετε ένα ευαίσθητο δέκτη front-end ή μια υψηλής ισχύος αλυσίδα μετάδοσης στην περιοχή των GHz, τοTLX-9 10mil EPIGΗ επιφάνεια της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας

Πρόκειται για μια ελάχιστη σανίδα (2 στρώματα, χωρίς μάσκα, χωρίς μετάξι) κατασκευασμένη για μέγιστη απόδοση RF.Αλλά για την ακεραιότητα του σήματος που είναι καθαρόςΕίναι όνειρο.

Εικόνα προδιαγραφής:

• Υλικό:Τακονικό TLX-9 (PTFE/υφασμένο γυαλί)
• Τελειώστε:EPIG (χωρίς νικέλιο)
• DK/Df:2.5 / 0,0019 @ 10GHz
• Δάχος:0.3mm
• Βάρος:Εξωτερικά στρώματα 1 oz

Έτοιμοι να περάσουμε το FR-4;
