F4BTME320 PCB υψηλής συχνότητας 2oz χαλκό 1.0mm παχύ με βύθιση χρυσού

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

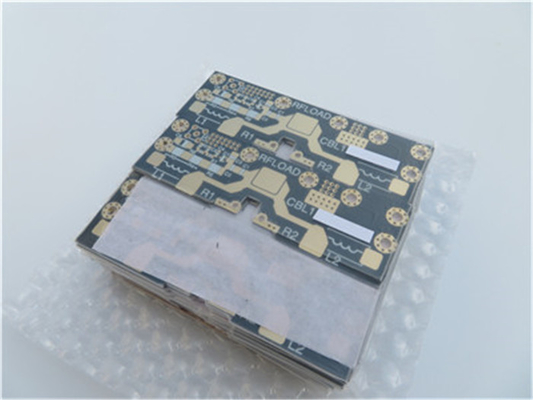

F4BTME320Υψηλής συχνότητας PCB 2 ουγκιές Χαλκού1.0μμΔύσκολοΜε το χρυσό της βύθισης

(Τα PCB είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)

Σύντομη εισαγωγή

Πρόκειται για ένα 2-στρώμα υψηλής συχνότητας κυκλώματα εκτυπωμένων κυκλωμάτων (PCB) χτισμένο σε υποστρώματα Wangling F4BTME320.Υποστηρίζει επιφανειακή τοποθέτηση συστατικά στην επάνω πλευρά, ενώ δεν χρησιμοποιούνται μέσα από τρύπα στοιχεία σε αυτό το σχέδιο.

Οι προδιαγραφές της τεχνολογίας επισημαίνουν ένα ελάχιστο πλάτος ίχνη 4 mil και ένα ελάχιστο διαχωρισμό 6 mil, επιτρέποντας ακριβή σχεδιασμό κυκλώματος.που όχι μόνο βελτιώνει τη δυνατότητα συγκόλλησης, αλλά παρέχει επίσης εξαιρετική αντοχή στη διάβρωσηΕπιπλέον, μια μαύρη μάσκα συγκόλλησης εφαρμόζεται στην επάνω πλευρά του PCB, προσφέροντας τόσο αντοχή όσο και ελκυστική αισθητική, προστατεύοντας ταυτόχρονα τα υποκείμενα κυκλώματα από περιβαλλοντικούς παράγοντες.

Οι λεπτομέρειες παρατίθενται στον παρακάτω πίνακα.

Μέγεθος PCB	70 x 70mm = 1PCS
ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ	Διπλής όψης PCB
Αριθμός στρωμάτων	2 στρώματα
Συστατικά επιφανειακής τοποθέτησης	Ναι.
Μέσα από εξαρτήματα τρύπας	ΟΧΙ
ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ	χάλκινο ------- 70 μm ((1 ουγκιά+πίνακα) Πάνω στρώμα
	F4BTME320 - 1,0 mm
	χάλκινο ------- 70um ((1 ουγκιά + πλάκα) BOT στρώμα
ΤΕΧΝΟΓΙΑ
Ελάχιστο ίχνος και χώρος:	4 εκατομμύρια / 6 εκατομμύρια
Ελάχιστες / μέγιστες τρύπες:	00,4 mm / 1,2 mm
Αριθμός διαφόρων οπών:	7
Αριθμός τρυπών:	92
Αριθμός σχισμάτων:	2
Αριθμός εσωτερικών διαχωρισμάτων:	1
Ελέγχος αντίστασης:	- Όχι.
Αριθμός χρυσού δακτύλου:	0
ΥΛΟΔΟΣ ΠΑΡΟΣ
Εποξικό γυαλί:	F4BTME320 Dk3.2
Τελικό εξωτερικό φύλλο:	2 ουγκιές
Τελικό εσωτερικό φύλλο:	Α/Χ
Τελικό ύψος PCB:	1.1 mm ± 10%
Πλαστική και επικάλυψη
Τελεία επιφάνειας	Χρυσός βύθισης
Η μάσκα συγκόλλησης εφαρμόζεται σε:	Πάνω, μαύρο.
Χρώμα μάσκας συγκόλλησης:	- Όχι.
Τύπος μάσκας συγκόλλησης:	- Όχι.
ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ	Διαδρομή
ΣΗΜΕΙΩΣΗ
Πλευρά του θρύλου του συστατικού	Πάνω
Χρώμα του παραρτήματος	Λευκό
Ονομασία ή λογότυπο του κατασκευαστή:	Σημειώνεται στο πίνακα σε έναν μαέστρο και στα πόδια Ελεύθερη περιοχή
Δίπλα	Επικάλυψη με τρύπα (PTH), ελάχιστο μέγεθος 0,4 mm.
ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ	Υπόδειγμα:
ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ
Διάσταση του διαγράμματος:	0.0059"
Επικάλυψη από χαρτόνια:	0.0029"
Ανεπάρκεια τρυπών:	0.002"
Δοκιμή	100% ηλεκτρική δοκιμή πριν από την αποστολή
Τύπος έργου τέχνης που πρέπει να παρασχεθεί	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ
ΧΟΡΙΟΣ Υπηρεσιών	Παγκοσμίως, παγκοσμίως.

F4BTME320 PCB υψηλής συχνότητας 2oz χαλκό 1.0mm παχύ με βύθιση χρυσού 0

Φύλλα υψηλής συχνότητας F4BTME

Τα στρώματα υψηλής συχνότητας F4BTME κατασκευάζονται από ύφασμα από γυάλινη ίνα, νανοκεραμική γέμιση και ρητίνη πολυτετραφθοροαιθυλενίου μετά από επιστημονική προετοιμασία και αυστηρή πίεση.

Η σειρά αυτή προϊόντων βασίζεται στο διηλεκτρικό στρώμα F4BM και τα υλικά προστίθενται με υψηλής διηλεκτρικής και χαμηλής απώλειας νανοκηραμική, λαμβάνοντας έτσι υψηλότερη διηλεκτρική σταθερά,καλύτερη αντοχή στη θερμότητα, χαμηλότερος συντελεστής θερμικής διαστολής, υψηλότερη αντοχή μόνωσης, καλύτερη θερμική αγωγιμότητα, διατηρώντας ταυτόχρονα τα χαρακτηριστικά της χαμηλής απώλειας.

Το F4BTME είναι επενδυμένο με αντίστροφα επεξεργασμένο χαλκό φύλλο (RTF) το οποίο έχει εξαιρετικό δείκτη PIM, πιο ακριβή έλεγχο γραμμής και χαμηλότερη απώλεια αγωγού, προαιρετικό πάχος διαθέσιμο με 0.5oz και 1oz.

Πίνακας δεδομένων (F4BTME)

Τεχνικές παραμέτρους προϊόντος

Πρότυπο προϊόντος και δελτίο δεδομένων

Χαρακτηριστικά του προϊόντος

Προϋποθέσεις δοκιμής

Μονάδα

F4BME217

F4BME220

F4BME233

F4BME245

F4BME255

F4BME265

F4BME275

F4BME294

F4BME300

Διορθωτική μέθοδος

10GHz

2.17

2.2

2.33

2.45

2.55

2.65

2.75

2.94

3.0

Διορθωτική μέθοδος

±0.04

±0.05

±0.06

Τανγκέντα απώλειας (τυπική)

10GHz

0.001

0.0011

0.0012

0.0013

0.0015

0.0016

0.0017

20GHz

0.0014

0.0015

0.0017

0.0018

0.0019

0.0021

0.0023

0.0025

Δείκτης σταθερής θερμοκρασίας με διηλεκτρικό

-55 oC-150 oC

PPM/°C

- 150 δολάρια.

-142

-130

-120

-110

-100

- 92

- 85

- 80

Δυνατότητα απολέπισης

1 OZ F4BM

Α/χμ

>1.8

1 OZ F4BME

Α/χμ

>1.6

Αντίσταση όγκου

Τυπική κατάσταση

MΩ.cm

≥ 6 × 10 ^ 6

Αντίσταση επιφάνειας

Τυπική κατάσταση

MΩ

≥ 1 × 10 ^ 6

Ηλεκτρική ισχύς (κατεύθυνση Z)

5KW,500V/s

KV/mm

> 23

> 25

> 28

> 30

Δυναμική τάση διακοπής

5KW,500V/s

> 30

> 32

> 34

> 35

> 36

Συντελεστής θερμικής διαστολής

Κατεύθυνση XY

-55 oC έως 288 oC

ppm/oC

25, 34

22, 30

20, 25

16, 21

14, 17

14, 16

12, 15

Κατεύθυνση Z

-55 oC έως 288 oC

ppm/oC

240

205

187

173

142

112

Θερμική πίεση

260°C, 10s,3 φορές

Χωρίς αποστρωματοποίηση

Απορρόφηση νερού

20±2°C, 24 ώρες

≤0.08

Σφιχτότητα

Θερμοκρασία δωματίου

g/cm3

2.17

2.18

2.20

2.22

2.25

2.28

2.29

Διαρκής θερμοκρασία λειτουργίας

Δωμάτιο υψηλής και χαμηλής θερμοκρασίας

°C

-55+260

Θερμική αγωγιμότητα

Κατεύθυνση Z

W/(M.K)

0.24

0.28

0.30

0.33

0.36

0.38

0.41

0.42

PIM

Εφαρμόζεται μόνο στο F4BME

dBc

≤-159

Πυροδοσία

UL-94

V-0

Σύνθεση υλικού

ΠΤΦΕ, υφάσματα από γυαλί ίνες
F4BM σε ζεύξη με φύλλο χαλκού ED, F4BME σε ζεύξη με αντίστροφα επεξεργασμένο φύλλο χαλκού (RTF).

Η δική μαςΔυνατότητα PCB (F4BTME)

Υλικό PCB:	PTFE / ύφασμα από γυάλινες ίνες / νανοκεραμικό γεμιστήρα
Ονομασία (F4BTME)	F4BTM	DK (10GHz)	DF (10 GHz)
	F4BTME298	2.98±0.06	0.0018
	F4BTME300	3.0±0.06	0.0018
	F4BTME320	3.2±0.06	0.0020
	F4BTME350	3.5±0.07	0.0025
Αριθμός στρωμάτων:	Μονόπλευρο, διπλόπλευρο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δάψος του διηλεκτρικού (ή συνολικό πάχος)	0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Μέγεθος PCB:	≤ 400 mm × 500 mm
Μάσκα συγκόλλησης:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας:	Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσό, ENEPIG κλπ.
