F4BME275 ΠΤΦΕ στρώμα: Dk 2.75, Df 0.0015, PIM ≤ -159 dBc Is Είναι κατάλληλο για το RF PCB σας;

Περιγραφή προϊόντων

F4BME275 PTFE Laminate & Custom 2-Layer RF PCB – Πλήρης οδηγός





Τι είναι το F4BME275;

Είναι ένα πολυστρωματικό ύφασμα από γυαλί PTFE υψηλής απόδοσης. Έχει διηλεκτρική σταθερά (Dk) 2,75 ±0,05. Διαθέτει εξαιρετικά χαμηλό συντελεστή διάχυσης (Df) 0,0015 στα 10 GHz. Κατασκευάζεται από το Taizhou Wangling Insulating Materials Factory στην Κίνα. Το υλικό χρησιμοποιεί φύλλο χαλκού RTF με αντίστροφη επεξεργασία. Αυτό παρέχει ανώτερη απόδοση χαμηλού PIM (≤ -159 dBc). Επιτρέπει την ακριβή χάραξη του κυκλώματος. Μειώνει επίσης την απώλεια αγωγού. Το υλικό μπορεί να χρησιμοποιηθεί από -55°C έως +260°C. Έχει βαθμολογία ευφλεκτότητας UL94 V-0. Είναι ανθεκτικό στην ακτινοβολία και έχει χαμηλές ιδιότητες εξαγωγής αερίων. Αποτελεί ιδανική αντικατάσταση για εισαγόμενα ελάσματα PTFE σε απαιτητικές εφαρμογές RF και μικροκυμάτων.





Τι PCB μπορεί να κατασκευαστεί με αυτό;

Μπορεί να παρέχεται μια πλήρης λύση RF PCB 2 επιπέδων. Η πλακέτα βασίζεται σε υλικό F4BME275. Το τελικό πάχος είναι 1,6 mm. Το βάρος χαλκού είναι 1 ουγκιά ανά στρώση. Εφαρμόζεται επίστρωση καθαρού χρυσού (5 μm). Η μαύρη μάσκα συγκόλλησης εφαρμόζεται στο επάνω στρώμα. Λευκή μεταξοτυπία είναι τυπωμένη στο επάνω στρώμα. Το ελάχιστο ίχνος και χώρος είναι 6 και 9 mils. Το ελάχιστο μέγεθος οπής είναι 0,5 mm. Το πάχος της επιμετάλλωσης είναι 20 μm. Το πρότυπο ποιότητας είναι IPC Class 2. Αυτή η πλακέτα είναι ιδανική για κυκλώματα RF και μικροκυμάτων, συστήματα ραντάρ, δορυφορικές επικοινωνίες και κεραίες σταθμών βάσης.





1. Επισκόπηση υλικού

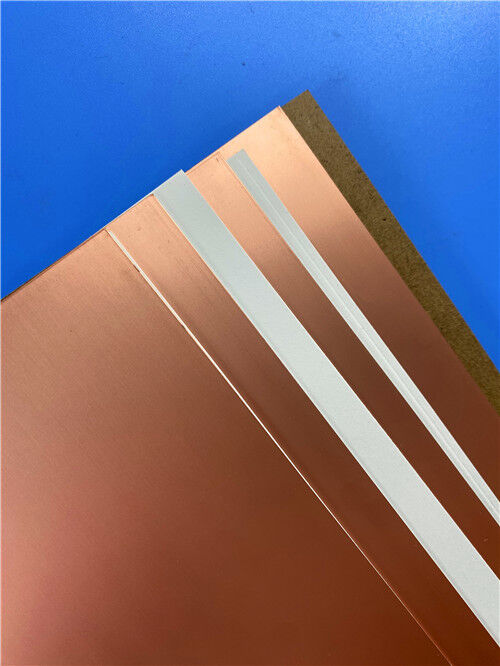

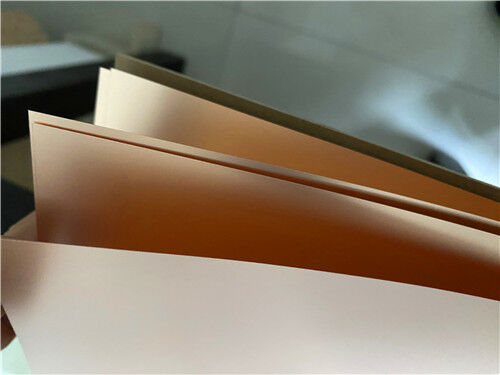

Το F4BME275 είναι ένα πολυστρωματικό ύφασμα από γυαλί PTFE υψηλής απόδοσης. Παράγεται από το Taizhou Wangling Insulating Materials Factory. Αυτό το εργοστάσιο είναι κορυφαίος κινέζος προμηθευτής υποστρωμάτων ραδιοσυχνοτήτων και μικροκυμάτων.



Το υλικό είναι κατασκευασμένο από υφαντό ύφασμα fiberglass, ρητίνη PTFE και φιλμ PTFE. Αυτά τα συστατικά συνδυάζονται μέσω μιας επιστημονικής διατύπωσης. Χρησιμοποιείται μια αυστηρή διαδικασία χύτευσης με συμπίεση.



Σημαντικά σημεία σχετικά με αυτό το υλικό:



Καλύτερη απόδοση:Η σειρά F4BME προσφέρει καλύτερη ηλεκτρική απόδοση από την τυπική σειρά F4B. Το εύρος της διηλεκτρικής σταθεράς είναι ευρύτερο. Η διηλεκτρική απώλεια είναι μικρότερη. Η αντίσταση μόνωσης είναι υψηλότερη. Η σταθερότητα βελτιώνεται.



Φύλλο χαλκού RTF:Το F4BME275 χρησιμοποιεί φύλλο χαλκού RTF με αντίστροφη επεξεργασία. Αυτός ο τύπος φύλλου παρέχει καλύτερη απόδοση PIM. Το PIM μειώνεται σε ≤ -159 dBc. Η χάραξη κυκλώματος είναι πιο ακριβής. Η απώλεια αγωγού είναι μικρότερη σε σύγκριση με τον τυπικό χαλκό ED.



Ελεγχόμενες ιδιότητες:Η αναλογία PTFE προς ύφασμα από υαλοβάμβακα ρυθμίζεται προσεκτικά. Αυτό επιτρέπει τον έλεγχο της διηλεκτρικής σταθεράς. Διατηρείται χαμηλή απώλεια. Η σταθερότητα των διαστάσεων βελτιώνεται.



Ειδικές ιδιότητες:Το υλικό είναι ανθεκτικό στην ακτινοβολία. Έχει ιδιότητες χαμηλών αερίων. Αυτό το καθιστά κατάλληλο για αεροδιαστημικές και δορυφορικές εφαρμογές.



Εμπορική Παραγωγή:Το υλικό έχει σχεδιαστεί για παραγωγή μεγάλου όγκου. Είναι οικονομικά αποδοτικό και εμπορικά επεκτάσιμο.





F4BME275 έναντι F4BM275 – Ποιο πρέπει να επιλεγεί;

Χαρακτηριστικό	F4BM275	F4BME275
Τύπος φύλλου χαλκού	ED (Ηλεκτροκατάθεση)	RTF με αντίστροφη επεξεργασία
Απόδοση PIM	Δεν διευκρινίζεται	≤ -159 dBc
Ακρίβεια κυκλώματος	Πρότυπο	Πιο ακριβής
Απώλεια αγωγού	Πρότυπο	Χαμηλότερος
Καλύτερη εφαρμογή	Γενική ραδιοσυχνότητα και φούρνο μικροκυμάτων	Συστήματα χαμηλού PIM, σταθμοί βάσης, δορυφόροι



Σύσταση: Το F4BME275 πρέπει να επιλέγεται όταν η απόδοση PIM είναι κρίσιμη. Θα πρέπει επίσης να επιλέγεται όταν απαιτείται χάραξη ακριβείας. Είναι η καλύτερη επιλογή για κεραίες σταθμών βάσης, δορυφορικές επικοινωνίες και συστήματα ραντάρ υψηλής απόδοσης.





2. Φύλλο τεχνικών στοιχείων F4BME275

Ιδιοκτησία	Συνθήκη δοκιμής	Μονάδα	Τιμή F4BME275
Διηλεκτρική σταθερά (Τυπική)	10 GHz	—	2,75
DK Tolerance	—	—	±0,05
Συντελεστής διάχυσης (Τυπικός)	10 GHz	—	0,0015
	20 GHz	—	0,0021
TCDk	-55°C ~ +150°C	ppm/°C	-92
Αντοχή απολέπισης (1 ουγκιά ED / F4BM)	—	N/mm	>1.8
(1 ουγκιά RTF / F4BME)	—	N/mm	>1.6
Αντίσταση όγκου	Κανονική κατάσταση	MΩ·cm	≥6×106
Επιφανειακή αντίσταση	Κανονική κατάσταση	MΩ	≥1×106
Ηλεκτρική αντοχή (κατεύθυνση Z)	5 kW, 500 V/s	kV	>28
Τάση διάσπασης (κατεύθυνση Χ/Υ)	5 kW, 500 V/s	kV	>35
CTE (άξονας Χ/Υ)	-55°C ~ 288°C	ppm/°C	14–16
CTE (άξονας Z)	-55°C ~ 288°C	ppm/°C	112
Θερμική καταπόνηση	260°C, 10 δευτ., 3 κύκλοι	—	Χωρίς αποκόλληση
Απορρόφηση νερού	20±2°C, 24 ώρες	%	≤0,08
Πυκνότητα	Θερμοκρασία δωματίου	g/cm³	2.28
Θερμοκρασία συνεχούς λειτουργίας	—	°C	-55 ~ +260
Θερμική αγωγιμότητα (άξονας Z)	—	W/(m·K)	0,38
Τιμή PIM (μόνο F4BME)	—	dBc	≤ -159
Ευφλεκτότητα	UL94	Εκτίμηση	V-0
Σύνθεση	—	—	PTFE + Ύφασμα γυαλιού + Χαλκός RTF





3. Βασικά πλεονεκτήματα του F4BME275

Χαρακτηριστικό	Οφελος
Dk είναι 2,75 ±0,05	Η στενή ανοχή επιτρέπει τον σταθερό έλεγχο της αντίστασης
Το Df είναι 0,0015 στα 10 GHz	Η εξαιρετικά χαμηλή απώλεια ελαχιστοποιεί την απώλεια σήματος σε κυκλώματα υψηλής συχνότητας
Το Df είναι 0,0021 στα 20 GHz	Η καλή απόδοση διατηρείται σε συχνότητες κυμάτων χιλιοστού
Χρησιμοποιείται φύλλο χαλκού RTF	Το PIM μειώνεται (≤ -159 dBc), η χάραξη είναι πιο ακριβής, η απώλεια αγωγού είναι μικρότερη
Το PIM είναι ≤ -159 dBc	Αυτό είναι κρίσιμο για σταθμούς βάσης και δορυφορικές εφαρμογές
Το εύρος λειτουργίας είναι -55°C έως +260°C	Τα ακραία περιβάλλοντα μπορούν να αντέξουν
Το CTE (άξονας Ζ) είναι 112 ppm/°C	Παρέχεται αξιόπιστη απόδοση διαμπερούς οπής
Παρέχεται αντίσταση στην ακτινοβολία	Επιτυγχάνεται αξιοπιστία αεροδιαστημικής και δορυφορικής ποιότητας
Εξασφαλίζεται χαμηλή εξαγωγή αερίων	Αυτό είναι σημαντικό για περιβάλλοντα κενού
Επιτυγχάνεται η βαθμολογία UL94 V-0	Διασφαλίζεται η συμμόρφωση με την πυρασφάλεια





4. Πεδία Εφαρμογής

-Φούρνο μικροκυμάτων, RF και ραντάρ

-Μετατοπιστές φάσης, παθητικά εξαρτήματα

-Διαιρέτες ισχύος, Ζεύκτες, Συνδυαστές

-Δίκτυα Τροφοδοσίας, Κεραίες Φάσης Συστοιχίας

-Δορυφορική Επικοινωνία, Κεραίες Σταθμών Βάσης

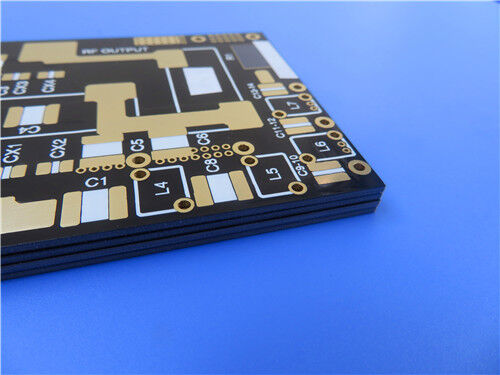

5. Προσαρμοσμένο PCB RF 2 επιπέδων – Πλήρης προδιαγραφή

Μια πλήρης λύση RF PCB 2 επιπέδων μπορεί να παρασχεθεί με βάση το F4BME275. Οι προδιαγραφές φαίνονται παρακάτω.





Προδιαγραφές πίνακα

Προσδιορισμός	Λεπτομέρεια
Τύπος πίνακα	PCB 2 επιπέδων RF
Υλικό Βάσης	F4BME275 PTFE Laminate (RTF Copper)
Τελειωμένο πάχος σανίδας	1,6 χλστ
Βάρος τελικού χαλκού	1 oz (35 μm) ανά στρώση
Διαστάσεις πίνακα	103 × 76 mm (1 τεμάχιο)
Ανοχή διάστασης	±0,15 mm
Ελάχιστο ίχνος / χώρος	6 / 9 χιλ
Ελάχιστο μέγεθος τρύπας	0,5 χλστ
Μέσω πάχους επιμετάλλωσης	20 μm
Φινίρισμα επιφάνειας	Επιμετάλλωση από καθαρό χρυσό (5 μm / 197 μ")
Top Solder Mask	Μαύρος
Μάσκα συγκόλλησης κάτω	Οχι
Κορυφαία Μεταξοτυπία	Λευκό
Κάτω Μεταξοτυπία	Οχι
Ταξινόμηση IPC	Τάξη 2
Μορφή έργου τέχνης	Gerber RS-274-X
Δοκιμές	100% Ηλεκτρική δοκιμή (πριν από την αποστολή)
Διαθεσιμότητα	Παγκόσμιος





6. Γιατί χρησιμοποιείται το φινίρισμα καθαρού χρυσού

Για αυτό το RF PCB επιλέγεται επιμετάλλωση καθαρού χρυσού (5 μm / 197 μ") Τα πλεονεκτήματα παρατίθενται παρακάτω.

Πλεονέκτημα	Οφελος
Παρέχεται εξαιρετική ικανότητα συγκόλλησης	Διατίθεται μια επιφάνεια χωρίς οξείδωση για την προσάρτηση εξαρτημάτων
Υποστηρίζεται η συγκόλληση καλωδίων	Μπορούν να χρησιμοποιηθούν εξαρτήματα ραδιοσυχνοτήτων που απαιτούν συγκόλληση χρυσού σύρματος
Παρέχεται αντοχή στη διάβρωση	Τα ίχνη χαλκού προστατεύονται σε σκληρά περιβάλλοντα
Επιτυγχάνεται χαμηλή αντίσταση επαφής	Αυτό είναι κατάλληλο για ακροδέκτες και σημεία δοκιμής
Διατηρείται μεγάλη διάρκεια ζωής	Η ικανότητα συγκόλλησης διατηρείται για παρατεταμένες περιόδους
Εφαρμόζεται παχύτερος χρυσός (5 μm).	Παρέχεται επιπλέον ανθεκτικότητα για εφαρμογές υψηλής αξιοπιστίας





Ε1: Ποια είναι η διαφορά μεταξύ F4BME275 και F4BM275;



Α: Χρησιμοποιείται το ίδιο διηλεκτρικό PTFE/γυαλί (Dk 2,75). Ωστόσο, ο τύπος φύλλου χαλκού είναι διαφορετικός.



Το F4BME275 χρησιμοποιεί φύλλο χαλκού RTF με αντίστροφη επεξεργασία. Η απόδοση PIM είναι ανώτερη (≤ -159 dBc). Η χάραξη είναι πιο ακριβής. Η απώλεια αγωγού είναι μικρότερη.



Το F4BM275 χρησιμοποιεί τυπικό φύλλο χαλκού ED. Είναι κατάλληλο για γενικές εφαρμογές RF. Οι απαιτήσεις PIM δεν πληρούνται.



Το F4BME275 θα πρέπει να επιλέγεται για σταθμούς βάσης, δορυφορικά συστήματα και εφαρμογές χαμηλής ευαισθησίας σε PIM.





Ε2: Τι είναι το PIM και γιατί είναι σημαντικό;

Α: Το PIM σημαίνει Παθητική Διαμόρφωση. Είναι η παραμόρφωση που δημιουργείται όταν σήματα υψηλής ισχύος διέρχονται από μη γραμμικά στοιχεία σε παθητικά στοιχεία. Η απόδοση χαμηλού PIM (≤ -159 dBc για το F4BME275) είναι σημαντική για:

Κεραίες σταθμών βάσης (πύργοι κυψέλης)

Δορυφορικές επικοινωνίες

Συστήματα ραντάρ

Συστήματα RF υψηλής ισχύος



Το υψηλό PIM μπορεί να προκαλέσει παρεμβολές. Η ευαισθησία του δέκτη μειώνεται. Η απόδοση του συστήματος υποβαθμίζεται.





Ε3: Γιατί χρησιμοποιείται επιμετάλλωση καθαρού χρυσού αντί για ENIG;

Α: Η επιμετάλλωση από καθαρό χρυσό (5 μm / 197 μ") προσφέρει πολλά πλεονεκτήματα σε σχέση με το τυπικό ENIG:



Εφαρμόζεται παχύτερος χρυσός — παρέχεται καλύτερη αντοχή στη φθορά και μεγαλύτερη διάρκεια ζωής



Υποστηρίζεται η συγκόλληση καλωδίων — το ENIG γενικά δεν είναι κατάλληλο για συγκόλληση σύρματος



Παρέχεται ανώτερη αντοχή στη διάβρωση — αυτό είναι σημαντικό για σκληρά περιβάλλοντα



Επιτυγχάνεται χαμηλότερη αντίσταση επαφής — αυτό είναι καλύτερο για ακροδέκτες και σημεία δοκιμής



Το ENIG χρησιμοποιείται συνήθως για συναρμολόγηση SMT. Ο καθαρός χρυσός προτιμάται για εξαρτήματα RF που απαιτούν συγκόλληση καλωδίων ή υψηλή αντοχή.





Ε4: Τι σημαίνει ίχνος και χώρος 6/9 mil;

A: ίχνος 6 mil — Το ελάχιστο πλάτος αγωγού είναι 6 mils (0,152 mm).



Χώρος 9 mil — Η ελάχιστη απόσταση μεταξύ των αγωγών είναι 9 mils (0,229 mm).



Αυτή η ικανότητα λεπτής γραμμής επιτρέπει διατάξεις κυκλωμάτων RF υψηλής πυκνότητας. Μπορούν να παραχθούν γραμμές μετάδοσης ελεγχόμενης αντίστασης.





Ε5: Γιατί δεν υπάρχει μάσκα συγκόλλησης στο κάτω στρώμα;

Α: Αυτός ο σχεδιασμός παρέχει πολλά πλεονεκτήματα:



Η θερμική διαχείριση έχει βελτιωθεί — ο εκτεθειμένος χαλκός βοηθά στη διάχυση της θερμότητας



Η γείωση είναι ενεργοποιημένη — είναι δυνατή η άμεση γείωση του πλαισίου ή η θερμική επαφή του μαξιλαριού



Η τοποθέτηση εξαρτημάτων είναι απλοποιημένη — η κάτω πλευρά δεν έχει στοιχεία SMT (όλα τα επιθέματα SMT βρίσκονται στην κορυφή)



Αυτή είναι μια κοινή πρακτική σχεδιασμού για PCB RF. Η θερμική απόδοση και η γείωση είναι συχνά προτεραιότητες.





Ε6: Είναι το F4BME275 κατάλληλο για συγκόλληση χωρίς μόλυβδο;

Α: Ναι. Το εύρος θερμοκρασίας συνεχούς λειτουργίας είναι -55°C έως +260°C. Η δοκιμή θερμικής καταπόνησης στους 260°C για 10 δευτερόλεπτα (3 κύκλοι) δεν δείχνει αποκόλληση. Το F4BME275 είναι πλήρως συμβατό με διαδικασίες συγκόλλησης χωρίς μόλυβδο.





Ε7: Ποιος είναι ο τυπικός χρόνος παράδοσης για προσαρμοσμένα PCB F4BME275;

Α: Οι χρόνοι παράδοσης ποικίλλουν ανάλογα με την πολυπλοκότητα και την ποσότητα. Για PCB ραδιοσυχνοτήτων 2 επιπέδων όπως το περιγραφόμενο παράδειγμα, οι τυπικοί χρόνοι παράδοσης είναι 7 έως 12 εργάσιμες ημέρες. Επικοινωνήστε μαζί μας για συγκεκριμένα χρονοδιαγράμματα έργων.





Ε8: Υπάρχουν διαθέσιμες εκδόσεις του F4BME275 με υποστήριξη αλουμινίου ή χαλκού;

Α: Ναι. Το F4BME275 διατίθεται σε εκδόσεις με πλάτη αλουμινίου (F4BME275-AL) και με πλάτη χαλκού (F4BME275-CU). Αυτά χρησιμοποιούνται για βελτιωμένη θερμική διαχείριση και θωράκιση. Είναι ιδανικά για εφαρμογές ραδιοσυχνοτήτων υψηλής ισχύος.





Ε9: Μπορούν να παραχθούν PCB με ελεγχόμενη σύνθετη αντίσταση με το F4BME275;

Α: Ναι. Η σταθερή Dk των 2,75 ±0,05 επιτρέπει προβλέψιμο έλεγχο σύνθετης αντίστασης. Οι πλακέτες RF με ελεγχόμενη σύνθετη αντίσταση μπορούν να σχεδιαστούν και να κατασκευαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις σας.





Ε10: Τι έλεγχος εκτελείται σε αυτά τα PCB;

Α: Όλοι οι πίνακες υποβάλλονται σε:



100% ηλεκτρική δοκιμή (πριν από την αποστολή) — επαληθεύεται η συνέχεια και η απομόνωση



Οπτική επιθεώρηση — ελέγχεται η ποιότητα της μάσκας συγκόλλησης και της μεταξοτυπίας



Επιθεώρηση διαστάσεων — επιβεβαιώνονται οι διαστάσεις και οι ανοχές της σανίδας (±0,15 mm)



Πρόσθετες δοκιμές (π.χ. δοκιμή σύνθετης αντίστασης, ακτινογραφία για BGA) μπορούν να κανονιστούν κατόπιν αιτήματος.





Ε11: Ποιο είναι το ελάχιστο πάχος διηλεκτρικού για το F4BME275;

A: Για Dk 2,7–3,0 (συμπεριλαμβανομένου του F4BME275 σε Dk 2,75), το ελάχιστο πάχος διηλεκτρικού είναι 0,2 mm. Για Dk ≤2,65, το ελάχιστο πάχος διηλεκτρικού είναι 0,1 mm.





Ε12: Πού μπορεί να ληφθεί το επίσημο φύλλο δεδομένων F4BME275;

Α: Το επίσημο φύλλο δεδομένων είναι διαθέσιμο από το Taizhou Wangling Insulating Materials Factory. Επικοινωνήστε με την ομάδα μας. Μπορούμε να παρέχουμε την τεκμηρίωση. Μπορούμε επίσης να σας κατευθύνουμε στην τεχνική υποστήριξη του κατασκευαστή.





Είστε έτοιμοι να ξεκινήσετε;

Μπορεί να παρέχεται ακατέργαστο φύλλο F4BME275. Διατίθενται επίσης παραλλαγές με μεταλλική βάση. Μπορούν να κατασκευαστούν πλήρως κατασκευασμένα PCB RF 2 στρώσεων με φινίρισμα καθαρού χρυσού και ικανότητα λεπτής γραμμής.

Επικοινωνήστε μαζί μας σήμερα για:



Δειγματοληψία και δοκιμή υλικού



Βοήθεια σχεδίασης κυκλώματος RF



Υπολογισμός αντίστασης και υποστήριξη σχεδίασης



Παράθεση PCB και αναθεώρηση DFM



Τεχνική υποστήριξη για τη συγκεκριμένη εφαρμογή σας
