Laminat F4BTM298 της Wangling με PTFE υψηλής διηλεκτρικής σταθεράς (DK) και φύλλο χαλκού ED

Περιγραφή προϊόντων

Τι είναι το F4BTM298;

Είναι ένα υψηλής διηλεκτρικής σταθερότητας πλαστικό υλικό PTFE που κατασκευάζεται από το εργοστάσιο μονωτικών υλικών Taizhou Wangling.Η διηλεκτρική σταθερά (Dk) είναι 2Ο συντελεστής διάσπασης (Df) είναι 0,0018 στα 10 GHz. Το υλικό έχει CTE 15/16 ppm/°C στους άξονες X/Y. Ο CTE στον άξονα Z είναι 78 ppm/°C.Η θερμοκρασία αποσύνθεσης (Td) δεν καθορίζεται, αλλά το υλικό λειτουργεί από -55°C έως +260°CΤο υλικό είναι UL94 V-0. Έχει πολύ χαμηλή απορρόφηση υγρασίας (0,05%). Είναι ιδανικό για εφαρμογές RF και μικροκυμάτων που απαιτούν υψηλότερο Dk από τα τυποποιημένα υλικά PTFE.

Τι PCB μπορεί να κατασκευαστεί με αυτό;

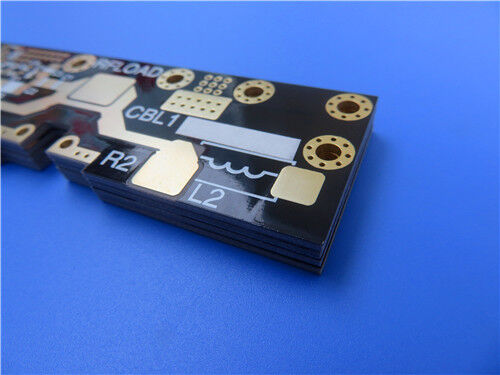

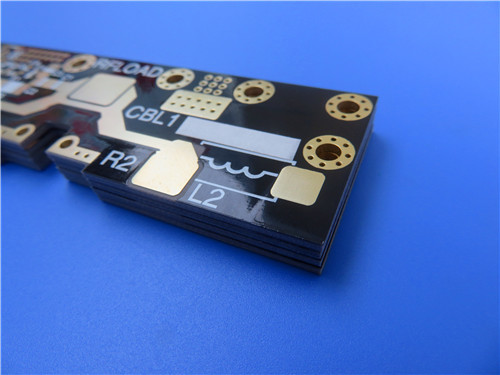

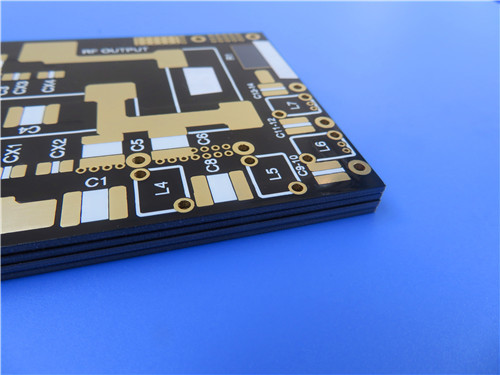

Η πλήρης λύση 2 στρωμάτων RF PCB μπορεί να παρέχεται.Το χρυσό βύθισης εφαρμόζεται ως επιφανειακό φινίρισμαΗ μαύρη μάσκα συγκόλλησης εφαρμόζεται στο επάνω στρώμα. Λευκό silkscreen εκτυπώνεται στο επάνω στρώμα. Καμία μάσκα συγκόλλησης ή silkscreen εφαρμόζεται στο κάτω στρώμα.Το ελάχιστο ίχνος και χώρος είναι 6 και 9 mils. Το ελάχιστο μέγεθος της τρύπας είναι 0,4 mm. Το πάχος της επικάλυψης είναι 20 μm. Το πρότυπο ποιότητας είναι IPC Class 2.Συσκευές συνδυασμού, δίκτυα τροφοδοσίας, κεραίες φάσης και δορυφορικές επικοινωνίες.

1Γενική εικόνα υλικού

Το F4BTM298 είναι ένα υψηλής διηλεκτρικής σταθερότητας πλαστικό PTFE. Κατασκευάζεται από το εργοστάσιο μονωτικών υλικών Taizhou Wangling.Περιέχει νανοκεραμικά γεμιστικάΤο υλικό αποτελεί μέρος της σειράς F4BTM. Η σειρά αυτή βασίζεται στο διηλεκτρικό στρώμα F4BM. Προσθέτονται υψηλής διηλεκτρικής και χαμηλής απώλειας νανοκεραμικά.

Αυτό έχει ως αποτέλεσμα αρκετές βελτιώσεις:

Υψηλότερη διηλεκτρική σταθερά

Βελτιωμένη αντοχή στη θερμότητα

Κατώτερος συντελεστής θερμικής διαστολής

Μεγαλύτερη αντοχή μονόληψης

Καλύτερη θερμική αγωγιμότητα

Διατηρούνται χαρακτηριστικά χαμηλών απωλειών

Βασικά χαρακτηριστικά του F4BTM298:

2. F4BTM298 Τεχνικό δελτίο δεδομένων

3Εφαρμογή πεδία.

- Συστήματα μικροκυμάτων, ραδιοσυχνοτήτων και ραντάρ

- Μεταμορφωτές φάσης.

- Διαχωριστές ισχύος, ζεύγματα, συνδυαστές

- Δίκτυα τροφοδοσίας

- Αντενές ευαισθησίας φάσης, αντενές φάσης

- Τηλεπικοινωνίες μέσω δορυφόρου

- Αντενές σταθμού βάσης

4. Προσαρμοσμένο 2 στρώματα RF PCB ️ Πλήρης προδιαγραφή

Μια πλήρης λύση 2 στρωμάτων RF PCB μπορεί να παρασχεθεί με βάση το F4BTM298.

Προδιαγραφές του πίνακα

5Τα βασικά πλεονεκτήματα αυτού του σχεδιασμού PCB

Ε1: Ποια είναι η διηλεκτρική σταθερά του F4BTM298;

Το Dk είναι 2,98 ± 0,06 στα 10 GHz. Αυτό είναι υψηλότερο από τα τυποποιημένα υλικά PTFE. Επιτρέπει πιο συμπαγές σχεδιασμό κυκλωμάτων.

Ε2: Ποια είναι η διαφορά μεταξύ F4BTM298 και F4BTME298;

Και τα δύο χρησιμοποιούν το ίδιο διηλεκτρικό στρώμα.

Το F4BTM298 χρησιμοποιεί φύλλο χαλκού ED. Είναι κατάλληλο για γενικές εφαρμογές RF χωρίς απαιτήσεις PIM.

Το F4BTME298 χρησιμοποιεί αντίστροφα επεξεργασμένο χαλκό RTF. Προσφέρει ανώτερη απόδοση PIM (≤ -160 dBc), πιο ακριβή χαρακτική και χαμηλότερη απώλεια αγωγού.

Επιλέξτε F4BTME298 για σταθμούς βάσης, δορυφορικά συστήματα και εφαρμογές χαμηλής ευαισθησίας σε PIM.

Ε3: Ποια είναι η θερμική αγωγιμότητα του F4BTM298;

Η θερμική αγωγιμότητα είναι 0,42 W/(m·K) προς την κατεύθυνση Z. Αυτό είναι υψηλότερο από τα τυπικά υλικά PTFE.

Ε4: Ποιο είναι το ελάχιστο πάχος που είναι διαθέσιμο για το F4BTM298;

Το ελάχιστο πάχος του διαλεκτρίου είναι 0,254 mm (10 mils).
