Αναβαθμισμένο F4BTMS450 DK4.5 PCB: Η επόμενη γενιά κεραμικού πλαστικού PTFE για εφαρμογές ευαίσθητων σε φάση μικροκυμάτων και αεροδιαστημικών εφαρμογών

Περιγραφή προϊόντων

Τι είναι το F4BTMS450;

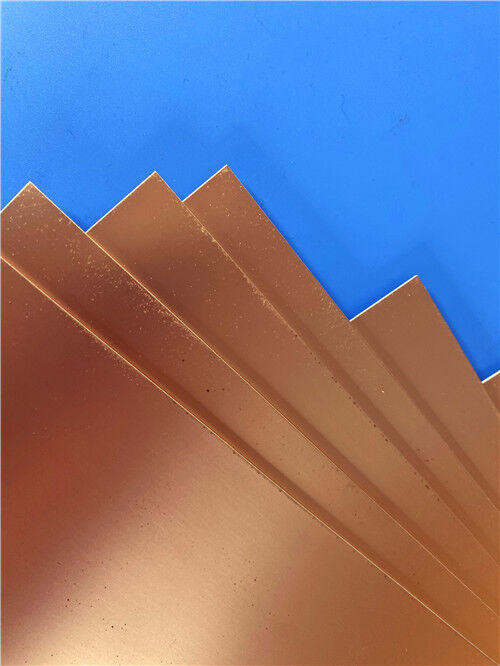

Το F4BTMS450 είναι ένα αναβαθμισμένο σύνθετο λαμινάτο με βάση το PTFE που αναπτύχθηκε από το εργοστάσιο μονωτικών υλικών Taizhou Wangling.που περιέχει σημαντική ποσότητα κεραμικού γεμιστήρα με πολύ λεπτή και πολύ λεπτή ενσωματωμένη ενισχυμένη υφαντική ίναΜε διηλεκτρική σταθερά 4,50 ± 0,09 σε 10GHz, συντελεστή διάσπασης 0,0015 σε 10GHz και CTE που ταιριάζει με χαλκό (12 ppm/°C σε X/Y), είναι αεροδιαστημικής ποιότητας,υλικό υψηλής αξιοπιστίας που μπορεί να αντικαταστήσει παρόμοια εισαγόμενα προϊόνταΗ εξαιρετικά λεπτή υαλοπλαστική ελαχιστοποιεί την επίδραση υαλοπλαστικής ενώ ενισχύει τη σταθερότητα των διαστάσεων, καθιστώντας την ιδανική για εφαρμογές ευαισθητοποίησης σε φάσεις όπως ραντάρ, δίκτυα τροφοδοσίας,Άντενες φάσης, και δορυφορικές επικοινωνίες.

Βασικά Πρακτικά (Μια Γρήγορη Επισκόπηση)

Dk (10GHz): 4,50 ± 0.09

Παράγοντας διάσπασης: 0,0015 @ 10GHz; 0,0019 @ 20GHz

TCDK (-55°C έως 150°C): -58 ppm/°C

CTE (X/Y/Z): 12 / 12 / 45 ppm/°C (-55°C έως 288°C)

Θερμική αγωγιμότητα: 0,64 W/ ((m·K) ̇ βελτιωμένη για εφαρμογές μεγαλύτερης ισχύος

Απορρόφηση υγρασίας: 0,08%

Πυροδοσιμότητα: UL 94 V-0

Ηλεκτρική ισχύς (κατεύθυνση Z): > 45 kV/mm

Βασικός διαφοροποιητής: Η υπερ- λεπτή/υπερ- λεπτή ενίσχυση από γυάλινη ίνα ελαχιστοποιεί την επίδραση υφασμού γυαλιού παρέχοντας παράλληλα εξαιρετική σταθερότητα διαστάσεων

1.Γιατί να επιλέξετε το F4BTMS450; Ρολογισμός επιλογής υλικού

Το F4BTMS450 είναι ο αναβαθμισμένος διάδοχος της σειράς F4BTM, με σημαντικές τεχνολογικές ανακαλύψεις τόσο στη σύνθεση όσο και στις διαδικασίες κατασκευής.Για μηχανικούς που σχεδιάζουν κυκλώματα υψηλής συχνότητας που απαιτούν τόσο ηλεκτρική απόδοση όσο και μηχανική αξιοπιστία, το F4BTMS450 καλύπτει τις απαιτήσεις αυτές μέσω πέντε βασικών πλεονεκτημάτων:

Ελαχιστοποιημένη επίδραση υαλοπλέγματος: Σε αντίθεση με τα παραδοσιακά υφασμένα υαλοπλαστικά PTFE, το F4BTMS450 χρησιμοποιεί υπερ- λεπτή και υπερ- λεπτή ενίσχυση υφασμάτων από ίνες γυαλιού.Αυτό ελαχιστοποιεί την επίδραση του γυάλινου ιστού στην εξαγωγή ηλεκτρομαγνητικών κυμάτωνΤο αποτέλεσμα είναι πιο συνεπής αντίσταση και αντίδραση φάσης, κρίσιμη για εφαρμογές ευαίσθητες στις φάσεις, όπως οι κεραίες φάσης.

Βελτιωμένη σταθερότητα διαστάσεων:Ο συνδυασμός της εξαιρετικά λεπτής οπτικοακουστικής ενίσχυσης από ίνες γυαλιού με υψηλό κεραμικό φορτίο παρέχει εξαιρετική σταθερότητα διαστάσεων,διασφάλιση στενής καταγραφής κατά την κατασκευή PCB και αξιόπιστης απόδοσης σε ακραίες θερμοκρασίες.

Ανώτερη ηλεκτρική απόδοση:Με Dk 4,50 ± 0,09 και χαμηλό συντελεστή διάσπασης (0,0015 @ 10GHz), το F4BTMS450 παρέχει σταθερές ηλεκτρικές ιδιότητες σε όλες τις συχνότητες.Το υλικό διατηρεί σταθερή διηλεκτρική σταθερά και χαμηλή απώλεια έως 40GHz, καθιστώντας το κατάλληλο για εφαρμογές ευαισθησίας φάσης.

Εξαιρετικές θερμικές ιδιότητες:Η θερμική αγωγιμότητα 0,64 W/ ((m·K) βελτιώνεται σε σχέση με τα τυπικά στρώματα PTFE, επιτρέποντας καλύτερη διάχυση θερμότητας σε εφαρμογές υψηλότερης ισχύος.,διασφάλιση της αξιόπιστης ακεραιότητας της διάτρησης της επικάλυψης.

Αξιότητα αξιοπιστίας αεροδιαστημικού επιπέδου:Με χαμηλές ιδιότητες εκπομπής αερίων που πληρούν τις απαιτήσεις των εφαρμογών στο διάστημα, εξαιρετική αντοχή στη ακτινοβολία και σταθερή απόδοση από -55 °C έως +260 °C,Το F4BTMS450 είναι κατάλληλο για απαιτητικά αεροδιαστημικά και αμυντικά περιβάλλοντα..

2Ιδιότητες του Laminate F4BTMS450

Ο παρακάτω πίνακας συγκεντρώνει όλες τις ηλεκτρικές, μηχανικές, θερμικές και φυσικές προδιαγραφές για το F4BTMS450 όπως παρέχονται στο επίσημο δελτίο δεδομένων.Όλες οι τιμές αντιπροσωπεύουν τυπικά δεδομένα μέτρησης και προορίζονται να βοηθήσουν στην επιλογή υλικού..

Αναφορά μεθόδων δοκιμής:

Η διηλεκτρική σταθερά (τυπική) μετράται σύμφωνα με το GB/T 12636-1990 ή το IPC-TM-650 2.5.5.5 (μέθοδος γραμμής) προς την κατεύθυνση Z.

Οι τιμές Dk σχεδιασμού μετρούνται με τη μέθοδο των μικροστριπών 50Ω.

Οι άλλες ιδιότητες ακολουθούν τα πρότυπα IPC-TM-650 ή GBT4722-2017.

Όλα τα δεδομένα δοκιμής είναι τυπικές τιμές μέτρησης που προορίζονται να βοηθήσουν στην επιλογή υλικού και δεν αποτελούν ρητές ή έμμεσες εγγυήσεις.

3. Σταθερότητα συχνότητας και θερμοκρασίας

Το F4BTMS450 επιδεικνύει εξαιρετική σταθερότητα τόσο σε συχνότητα όσο και σε θερμοκρασία:

Σταθερότητα συχνοτήτων:Το υλικό διατηρεί σταθερή διηλεκτρική σταθερά και χαμηλές τιμές απώλειας από 0,5 GHz έως 20 GHz και άνω (χρησιμοποιείται έως 40 GHz), ικανοποιώντας τις απαιτήσεις σχεδιασμού σε ευρύ φάσμα συχνοτήτων.

Σταθερότητα θερμοκρασίας:Με TCDK -58 ppm/°C από -55°C έως 150°C, το F4BTMS450 παρέχει εξαιρετική σταθερότητα φάσης σε ακραίες θερμοκρασίες.

4. Μελέτη περιπτώσεων σχεδιασμού PCB από την προδιαγραφή στην πραγματικότητα

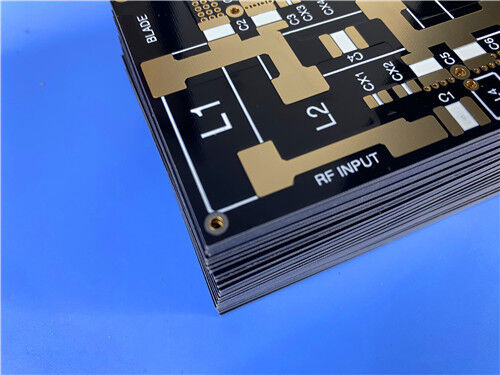

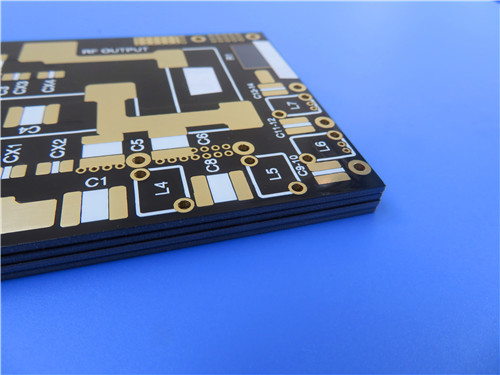

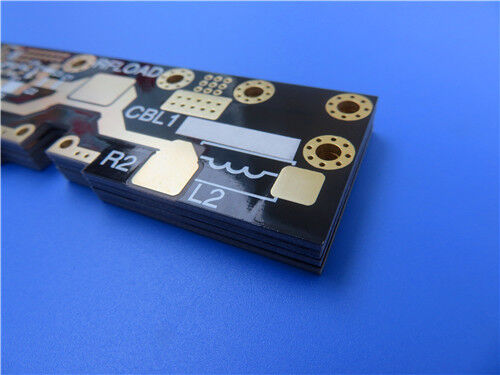

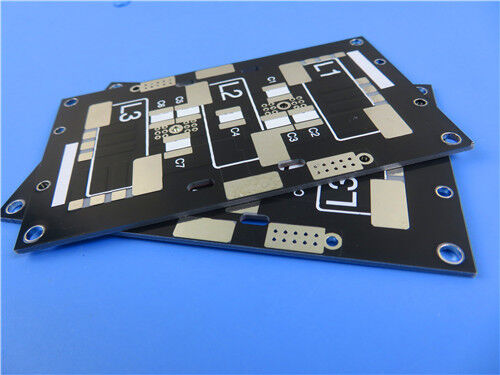

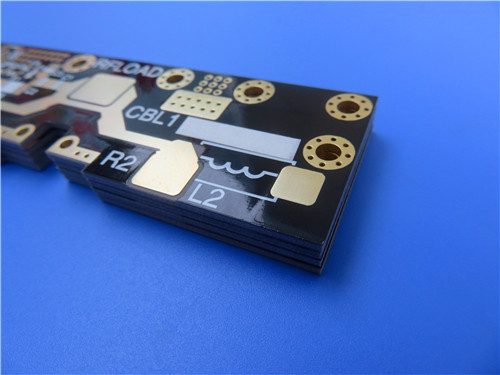

Για να δείτε πώς λειτουργεί το F4BTMS450 σε πραγματικό σχεδιασμό, εδώ είναι ένα παράδειγμα 2 στρωμάτων με πάχος 0,6 mm.

Προδιαγραφές σχεδιασμού PCB

Μηχανική αιτιολόγηση για τις βασικές προδιαγραφές:

Βασικές σημειώσεις κατασκευής για το F4BTMS450:

Στρώση: Η εξαιρετικά λεπτή / εξαιρετικά λεπτή κατασκευή από υαλοπλαστική του F4BTMS450 απαιτεί κοφτερά τρυπεία από καρβίδιο με βελτιστοποιημένες ταχύτητες και ρυθμούς ανάσυρσης.Η λεπτή γυάλινη ενίσχυση μειώνει την φθορά των εργαλείων σε σύγκριση με το κανονικό υφασμένο γυαλί PTFE, παρέχοντας παράλληλα εξαιρετική ποιότητα τρύπας.

Προετοιμασία επιφάνειας: εφαρμόζονται τυποποιημένες τεχνικές επεξεργασίας PTFE. Συνιστάται επεξεργασία με πλάσμα (π.χ. CF4/O2) πριν από την επικάλυψη για την ενεργοποίηση της επιφάνειας PTFE και τη διασφάλιση ισχυρής προσκόλλησης.

Σταθερότητα των διαστάσεων: Ο συνδυασμός εξαιρετικά λεπτής υαλοπλαστικής και κεραμικού γεμιστήρα παρέχει εξαιρετική σταθερότητα των διαστάσεων,Το υλικό αυτό είναι ιδιαίτερα χρήσιμο για τα σχέδια μικρής ακρίβειας (4/6 mils trace/space)..

Εφαρμογή μάσκας συγκόλλησης: Η μαύρη μάσκα συγκόλλησης απαιτεί προσεκτικό έλεγχο της διαδικασίας για συνεπή χρώμα και κάλυψη. Συνιστάται η χρήση τυποποιημένων συνδυασμών μάσκας συγκόλλησης συμβατών με το PTFE.

5. Συγκριτική τοποθέτηση ∙ Πώς ξεχωρίζει το F4BTMS450

Σημείωση: F4BTMS450's ultra-thin/ultra-fine fiberglass construction minimizes the glass weave effect while providing superior dimensional stability—a combination not typically available in standard woven or non-woven PTFE laminates.

6. Τυπικές εφαρμογές: όπου το F4BTMS450 λάμπει

Εξοπλισμός αεροδιαστημικού τομέα: Διαστημικά συστήματα, εξοπλισμός καμπίνας και ηλεκτρονικά μέσα πτήσης

Συστήματα μικροκυμάτων και ραδιοσυχνοτήτων: κυκλώματα υψηλής συχνότητας που απαιτούν σταθερές διηλεκτρικές ιδιότητες

Ράδαρ & Στρατιωτικό Ράδαρ: Ράδαρ φάσης, συστήματα έγκαιρης προειδοποίησης και αεροπορικά ραντάρ

Δίκτυα τροφοδοσίας: Δίκτυα διανομής για συστήματα κεραίας

Άντενες ευαισθησίας σε φάση: Άντενες φάσης και δίκτυα σχηματισμού δέσμης

Επικοινωνίες μέσω δορυφόρου: Γήινοι σταθμοί, ωφέλιμα φορτία και τερματικοί σταθμοί επικοινωνίας

Εφαρμογές υψηλής ισχύος: όπου η βελτιωμένη θερμική αγωγιμότητα (0,64 W/(m·K)) είναι επωφελής

Ε: Ποια είναι η διαφορά μεταξύ της σειράς F4BTMS450 και της σειράς F4BTM;

Το F4BTMS450 είναι μια αναβαθμισμένη έκδοση της σειράς F4BTM, που περιλαμβάνει τεχνολογικές ανακαλύψεις στη διαμόρφωση υλικών και τις διαδικασίες κατασκευής.Ενσωματώνει περισσότερο κεραμικό γεμιστήρα με υπερ- λεπτή και υπερ- λεπτή ενισχυμένη υαλοπλαστική, με αποτέλεσμα ευρύτερο εύρος Dk, χαμηλότερη απώλεια, καλύτερη σταθερότητα διαστάσεων, μειωμένη ανισιοτροπία, υψηλότερη ηλεκτρική αντοχή και βελτιωμένη θερμική αγωγιμότητα.

ΕΡ2: Πώς το F4BTMS450 ελαχιστοποιεί την επίδραση υφαντήρα;
Με τη χρήση εξαιρετικά λεπτών και εξαιρετικά λεπτών υαλοπινάκων σε συνδυασμό με υψηλό κεραμικό φορτίο, ελαχιστοποιείται η επίδραση του υαλοπλέγματος στην διάδοση ηλεκτρομαγνητικών κυμάτων.Αυτό μειώνει τις διηλεκτρικές απώλειες και μειώνει την ανισιοτροπία X/Y/Z, με αποτέλεσμα πιο συνεπή αντίσταση και απάντηση φάσης.

Ε3: Ποια είναι η μέγιστη συχνότητα λειτουργίας του F4BTMS450;
Το υλικό διατηρεί σταθερή διηλεκτρική σταθερά και χαμηλή απώλεια έως 40 GHz, καθιστώντας το κατάλληλο για εφαρμογές ευαισθησίας φάσης σε ευρύ φάσμα συχνοτήτων.

Ε4: Είναι το F4BTMS450 κατάλληλο για διαστημικές εφαρμογές;
Έχει εξαιρετική αντοχή στη ραδιενέργεια, χαμηλές ιδιότητες εκπομπής αερίων που ανταποκρίνονται στις απαιτήσεις του χώρου και σταθερή απόδοση από -55 ° C έως +260 ° C,καθιστώντας το κατάλληλο για αεροδιαστημικές και διαστημικές εφαρμογές.

Ε5: Ποια διηλεκτρικά πάχους είναι διαθέσιμα για το F4BTMS450;
Το ελάχιστο πάχος είναι 0,254 mm (10 mil), με διαθεσιμότητα σε αυξήσεις 0,127 mm έως 6,35 mm (250 mil).

Ε6: Μπορεί το F4BTMS450 να αντικαταστήσει εισαγόμενα υλικά;
Το F4BTMS450 είναι ειδικά σχεδιασμένο ως εναλλακτική λύση υψηλής αξιοπιστίας σε παρόμοια εισαγόμενα προϊόντα, προσφέροντας συγκρίσιμες ή ανώτερες ηλεκτρικές, θερμικές και μηχανικές ιδιότητες.

Ε7: Ποιες επιφανειακές επιφάνειες είναι συμβατές με το F4BTMS450;
Το HASL LF (όπως και στην περίπτωση σχεδιασμού), ο χρυσός βύθισης, το ασήμι βύθισης, το ENEPIG και το OSP είναι όλα συμβατά με την κατάλληλη προετοιμασία της επιφάνειας (θεραπεία πλάσματος) πριν από την τελική κατασκευή.

Ε8: Εξασφαλίζονται όλες οι τιμές στον πίνακα ιδιοτήτων;
Τα δεδομένα που παρέχονται είναι τυπικές μετρούμενες τιμές που προορίζονται να βοηθήσουν στην επιλογή υλικών και δεν αποτελούν ρητές ή έμμεσες εγγυήσεις.Οι τελικοί χρήστες θα πρέπει να επαληθεύουν την καταλληλότητα για την ειδική τους εφαρμογή μέσω των δικών τους δοκιμών..

Συμπεράσματα

Το F4BTMS450 από το εργοστάσιο μονωτικών υλικών Taizhou Wangling αντιπροσωπεύει μια σημαντική πρόοδο στα πολυελαστικά υψηλής συχνότητας με βάση το PTFE.Ο καινοτόμος συνδυασμός της εξαιρετικά λεπτής / εξαιρετικά λεπτής ενισχυμένης υαλοπλαστικής με υψηλό κεραμικό φορτίο παρέχει ελαχιστοποιημένη επίδραση υαλοπλαστικής, εξαιρετική διαμετρική σταθερότητα και ανώτερη ηλεκτρική απόδοση, όλα τα κρίσιμα χαρακτηριστικά για το ευαίσθητο σε φάση ραντάρ, τα δίκτυα τροφοδοσίας, τις κεραίες φάσης και τις δορυφορικές επικοινωνίες.Όπως αποδεικνύεται από την περίπτωση σχεδιασμού PCB 2 στρώσεων.6 mm πάχος, 4/6 mils ίχνη/διάστημα,και το HASL LF finish F4BTMS450 ενσωματώνεται ομαλά σε τυποποιημένες ροές εργασίας κατασκευής ενώ ικανοποιεί τις απαιτητικές απαιτήσεις των εφαρμογών αεροδιαστημικής και άμυναςΓια τους μηχανικούς που αναζητούν μια αξιόπιστη, υψηλής απόδοσης εναλλακτική λύση στα εισαγόμενα υλικά, το F4BTMS450 προσφέρει μια πειστική, δοκιμασμένη λύση.
