WL-CT350 Υψηλής Συχνότητας Επένδυση: Είναι αυτό το υλικό χαμηλών απωλειών, συμβατό με διαδικασία FR-4, κατάλληλο για την πλακέτα τυπωμένου κυκλώματος της κεραίας σας;

Περιγραφή προϊόντων

Τι είναι το WL-CT350;



Είναι ένα πολυστρωματικό υλικό υψηλής συχνότητας με βάση θερμοσκληρυνόμενη ρητίνη που κατασκευάζεται από την Taizhou Wangling Insulating Materials Factory. Είναι μέρος της σειράς WL-CT. Το διηλεκτρικό στρώμα αποτελείται από ρητίνη υδρογονάνθρακα, κεραμικά και ύφασμα από υαλοβάμβακα. Η διηλεκτρική σταθερά (Dk) είναι 3,48 στα 10 GHz. Ο συντελεστής διάχυσης (Df) είναι 0,0039 στα 10 GHz. Το υλικό έχει Tg μεγαλύτερο από 280°C. Η θερμική αγωγιμότητα είναι 0,70 W/(m·K). Το CTE στους άξονες X και Y είναι 11 και 14 ppm/°C. Το CTE του άξονα Z είναι 34 ppm/°C. Το υλικό μπορεί να υποστεί επεξεργασία χρησιμοποιώντας τυπικές τεχνικές FR-4. Αυτό είναι απλούστερο από την επεξεργασία PTFE. Το υλικό προσφέρει καλύτερη σταθερότητα και συνέπεια στα κυκλώματα.





Τι PCB μπορεί να κατασκευαστεί με αυτό;



Μπορεί να παρέχεται μια πλήρης λύση RF PCB 2 επιπέδων. Η πλακέτα βασίζεται σε υλικό WL-CT350. Το τελικό πάχος είναι 0,2 mm. Το βάρος χαλκού είναι 1 ουγκιά ανά στρώση. Ο χρυσός εμβάπτισης εφαρμόζεται ως φινίρισμα επιφάνειας. Δεν εφαρμόζεται μάσκα συγκόλλησης και στις δύο πλευρές. Μαύρη μεταξοτυπία είναι τυπωμένη στο επάνω στρώμα. Το ελάχιστο ίχνος και χώρος είναι 6 και 7 mils. Το ελάχιστο μέγεθος οπής είναι 0,3 mm. Το πάχος της επιμετάλλωσης είναι 20 μm. Το πρότυπο ποιότητας είναι IPC Class 2. Αυτή η πλακέτα είναι ιδανική για κεραίες σταθμών βάσης, δορυφορικές κεραίες, ραντάρ αυτοκινήτων, ενισχυτές ισχύος, συσκευές RF και φίλτρα.





Επισκόπηση υλικού

Το WL-CT350 είναι ένα πολυστρωματικό υλικό υψηλής συχνότητας με βάση θερμοσκληρυνόμενη ρητίνη. Κατασκευάζεται από την Taizhou Wangling Insulating Materials Factory. Είναι μέρος της σειράς WL-CT. Το διηλεκτρικό στρώμα αποτελείται από ρητίνη υδρογονάνθρακα, κεραμικά και ύφασμα από υαλοβάμβακα.





Το υλικό προσφέρει χαμηλή απόδοση απώλειας. Πληροί τις απαιτήσεις για σχέδια υψηλής συχνότητας. Η επεξεργασία PCB μπορεί να πραγματοποιηθεί χρησιμοποιώντας τεχνικές παρόμοιες με τα υλικά FR-4. Αυτό είναι πιο απλό σε σύγκριση με τα υλικά PTFE. Εξασφαλίζεται καλύτερη σταθερότητα και συνέπεια στα κυκλώματα. Το υλικό μπορεί να χρησιμοποιηθεί ως υποκατάστατο για παρόμοια ξένα προϊόντα.





Ο συνδυασμός ρητίνης υδρογονάνθρακα και σύνθετων κεραμικών παρέχει πολλά πλεονεκτήματα:

Εξαιρετική χαμηλή απώλεια

Αντοχή σε υψηλές θερμοκρασίες

Σταθερότητα θερμοκρασίας

Χαμηλός συντελεστής θερμικής διαστολής

Υψηλό Tg μεγαλύτερο από 280°C





Γιατί να επιλέξετε το WL-CT350 έναντι του PTFE:

Χαρακτηριστικό	WL-CT350 (Θερμοσκληρυνόμενος)	Υλικά με βάση PTFE
Επεξεργασία	Τυπικές τεχνικές FR-4	Εξειδικευμένες τεχνικές PTFE
Μέσω Προετοιμασίας	Δεν απαιτείται χάραξη νατρίου	Συχνά απαιτείται χάραξη νατρίου
Χειρισμός πάνελ	Άκαμπτος, αυτοματοποιημένος χειρισμός	Μαλακός, εξειδικευμένος χειρισμός
Σταθερότητα διαστάσεων	Εξοχος	Καλό (με ενίσχυση γυαλιού)
Tg	>280°C	N/A (PTFE μαλακώνει)
Συγκόλληση καλωδίων	Αξιόπιστο (θερμοσκληρυνόμενο)	Κίνδυνος ανύψωσης μαξιλαριού
Κόστος	Οικονομικά αποδοτική	Ακριβότερος





Φύλλο τεχνικών δεδομένων WL-CT350​

Ιδιοκτησία	Συνθήκη δοκιμής	Μονάδα	Τιμή WL-CT350
Διηλεκτρική σταθερά (Τυπική)	10 GHz	—	3.48
Διηλεκτρική σταθερά (Σχέδιο)	10 GHz	—	3.66
DK Tolerance	—	—	±0,05
Συντελεστής διάχυσης (Τυπικός)	2 GHz	—	0,003
	10 GHz	—	0,0039
	20 GHz	—	0,0048
TCDk	-55°C έως 150°C	ppm/°C	52
Δύναμη απολέπισης (1 ουγκιά ED)	—	N/mm	0,85
(1 ουγκιά RTF)	—	N/mm	0,72
Αντίσταση όγκου	Κανονική κατάσταση	MΩ·cm	1×10⁹
Επιφανειακή αντίσταση	Κανονική κατάσταση	MΩ	4×10⁹
Ηλεκτρική αντοχή (κατεύθυνση Z)	5 kW, 500 V/s	kV/mm	31
Τάση διάσπασης (κατεύθυνση Χ/Υ)	5 kW, 500 V/s	kV	30
CTE X-άξονας	-55°C έως 288°C	ppm/°C	11
CTE Y-άξονας	-55°C έως 288°C	ppm/°C	14
CTE Z-άξονας	-55°C έως 288°C	ppm/°C	34
Θερμική καταπόνηση	288°C, 10 δευτ., 3 φορές	—	Χωρίς αποκόλληση
Απορρόφηση νερού	23,5±2°C, 24 ώρες	%	0,05
Πυκνότητα	Κανονική θερμοκρασία	g/cm³	1.9
Θερμοκρασία μακροχρόνιας υπηρεσίας	—	°C	-55 έως +260
Θερμική αγωγιμότητα	Z-κατεύθυνση	W/(m·K)	0,7
Τιμή PIM (με χαλκό RTF)	—	dBc	≤ -157
Ευφλεκτότητα	UL94	Εκτίμηση	V-0
Tg	—	°C	>280
Td	Επίθεση	°C	386
Περιεκτικότητα αλογόνου	—	—	Αλογονωμένο
Σύνθεση	—	—	Υδρογονάνθρακας + Κεραμικό + Γυαλί





Βασικά πλεονεκτήματα του WL-CT350

Χαρακτηριστικό	Οφελος
Dk είναι 3,48 ±0,05	Η στενή ανοχή επιτρέπει τον σταθερό έλεγχο της αντίστασης
Το Df είναι 0,0039 στα 10 GHz	Η χαμηλή απώλεια ελαχιστοποιεί την εξασθένηση του σήματος στα κυκλώματα μικροκυμάτων
Το Tg είναι >280°C	Αντέχει σε συγκόλληση χωρίς μόλυβδο χωρίς παραμόρφωση
Η Td είναι 386°C	Καλή αντοχή στη θερμική αποσύνθεση
Το TCDk είναι 52 ppm/°C	Η σταθερή Dk πάνω από τη θερμοκρασία εξασφαλίζει σταθερή απόδοση
Το CTE X/Y είναι 11/14 ppm/°C	Το CTE ταιριάζει με τον χαλκό. εξαιρετική σταθερότητα διαστάσεων
Το CTE Z είναι 34 ppm/°C	Εξασφαλίζεται καλή αξιοπιστία επιμεταλλωμένης διαμπερούς οπής
Η θερμική αγωγιμότητα είναι 0,70 W/(m·K)	Η απαγωγή θερμότητας είναι βελτιωμένη για εφαρμογές ισχύος
Η απορρόφηση υγρασίας είναι 0,05%	Η πολύ χαμηλή απορρόφηση νερού εξασφαλίζει σταθερή απόδοση
Επιτυγχάνεται η βαθμολογία UL94 V-0	Διασφαλίζεται η συμμόρφωση με την πυρασφάλεια
Δυνατότητα επεξεργασίας FR-4	Δεν απαιτείται εξειδικευμένος εξοπλισμός. χαμηλότερο κόστος κατασκευής
Χρησιμοποιείται θερμοσκληρυνόμενη ρητίνη	Χωρίς μαλάκωμα όταν θερμαίνεται. αξιόπιστη συγκόλληση καλωδίων
Παρέχεται αντίσταση στην ακτινοβολία	Κατάλληλο για αεροδιαστημικές εφαρμογές
Εξασφαλίζεται χαμηλή εξαγωγή αερίων	Κατάλληλο για διαστημικές εφαρμογές





Παραλλαγές της σειράς WL-CT350 έναντι της σειράς WL-CT

Η σειρά WL-CT προσφέρει πολλαπλές διηλεκτρικές σταθερές. Οι επιλογές παρατίθενται παρακάτω.

Υλικό	Dk στα 10 GHz	Καλύτερη εφαρμογή
WL-CT300	3	Γενική RF
WL-CT330	3.3	RF και φούρνο μικροκυμάτων
WL-CT338	3.38	Υψηλή συχνότητα RF
WL-CT348	3.48	RF, κεραίες, ραντάρ αυτοκινήτων
WL-CT410	4.1	Υψηλότερες απαιτήσεις Dk
WL-CT615	6.15	Εφαρμογές υψηλής DK





Πεδία Εφαρμογής

- Κεραίες σταθμών βάσης και δορυφορικές κεραίες.

- Ραντάρ αυτοκινήτων, αισθητήρες και συστήματα πλοήγησης.

- Ενισχυτές ισχύος.

- Δορυφορικές κεφαλές υψηλής συχνότητας.

- Συσκευές και φίλτρα ραδιοσυχνοτήτων.

- Κεραίες WIMAX και κατανεμημένες κεραίες.

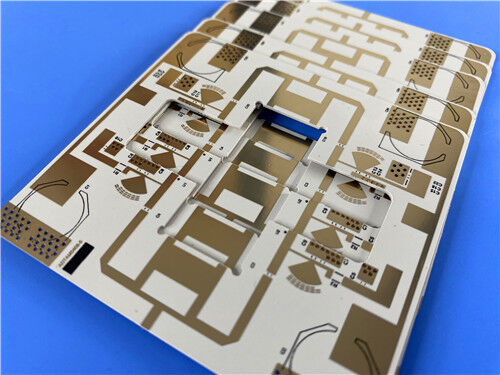

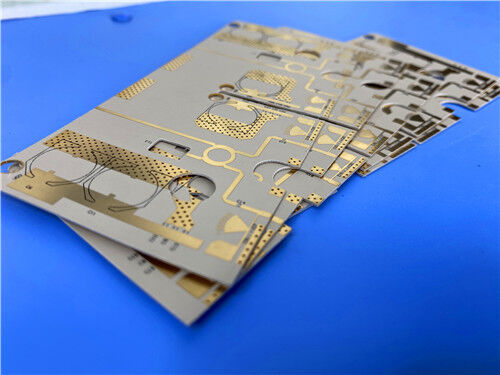

Προσαρμοσμένο RF PCB 2 επιπέδων – Πλήρης προδιαγραφή

Μια πλήρης λύση RF PCB 2 επιπέδων μπορεί να παρασχεθεί με βάση το WL-CT350. Οι προδιαγραφές φαίνονται παρακάτω.





Προδιαγραφές πίνακα

Προσδιορισμός	Λεπτομέρεια
Τύπος πίνακα	PCB RF 2 επιπέδων
Υλικό Βάσης	WL-CT350 (0,102 mm / 4 mil πυρήνα)
Τελειωμένο πάχος σανίδας	0,2 χλστ
Βάρος τελικού χαλκού	1 oz (35 μm) ανά στρώση
Διαστάσεις πίνακα	56,8 × 78,09 mm (1 τεμάχιο)
Ανοχή διάστασης	±0,15 mm
Ελάχιστο ίχνος / χώρος	6 / 7 χιλ
Ελάχιστο μέγεθος τρύπας	0,3 χλστ
Μέσω πάχους επιμετάλλωσης	20 μm
Φινίρισμα Επιφανείας	Immersion Gold (ENIG)
Top Solder Mask	Οχι
Μάσκα συγκόλλησης κάτω	Οχι
Κορυφαία Μεταξοτυπία	Μαύρος
Κάτω Μεταξοτυπία	Οχι
Ταξινόμηση IPC	Τάξη 2
Μορφή έργου τέχνης	Gerber RS-274-X
Δοκιμές	100% Ηλεκτρική δοκιμή (πριν από την αποστολή)
Διαθεσιμότητα	Παγκόσμιος





Βασικά πλεονεκτήματα αυτού του σχεδιασμού PCB

Χαρακτηριστικό	Οφελος
Χρησιμοποιείται σχεδιασμός RF 2 επιπέδων	Επιτυγχάνεται απλή και οικονομικά αποδοτική εφαρμογή κυκλώματος RF
Χρησιμοποιείται πυρήνας WL-CT350 (0,102 mm).	Χαμηλή απώλεια (0,0039), σταθερή Dk (3,48) και δυνατότητα επεξεργασίας FR-4
Λεπτή σανίδα 0,2 mm	Επιτυγχάνεται εξαιρετικά ελαφρύς και συμπαγής σχεδιασμός
Χρησιμοποιούνται 6/7 mil trace και χώρος	Μπορούν να παραχθούν κυκλώματα RF λεπτής γραμμής υψηλής πυκνότητας
Δεν χρησιμοποιείται μάσκα συγκόλλησης και στις δύο πλευρές	Το βάρος και το κόστος μειώνονται. Η απόδοση RF είναι βελτιστοποιημένη
Εφαρμόζεται χρυσό φινίρισμα εμβάπτισης	Εξαιρετική ικανότητα συγκόλλησης. αντοχή στην οξείδωση; επίπεδη επιφάνεια
Χρησιμοποιούνται 20 μm μέσω επιμετάλλωσης	Εξασφαλίζονται αξιόπιστες επιμεταλλωμένες διαμπερείς συνδέσεις
Η ποιότητα IPC Class 2 ικανοποιείται	Τα εμπορικά και βιομηχανικά πρότυπα ποιότητας ικανοποιούνται
Εκτελείται 100% ηλεκτρική δοκιμή	Η λειτουργική ακεραιότητα είναι εγγυημένη πριν από την αποστολή







Ε1: Ποια είναι η διηλεκτρική σταθερά του WL-CT350;

Το τυπικό Dk είναι 3,48 στα 10 GHz και 23°C. Ο σχεδιασμός Dk είναι 3,66 στα 10 GHz. Η ανοχή Dk είναι ±0,05.





Ε2: Πώς συγκρίνεται το WL-CT350 με τα υλικά PTFE;

Το WL-CT350 είναι ένα θερμοσκληρυνόμενο υδρογονανθρακικό υλικό. Προσφέρει παρόμοια απόδοση υψηλής συχνότητας με το PTFE. Ωστόσο, μπορεί να υποστεί επεξεργασία χρησιμοποιώντας τυπικές τεχνικές FR-4. Δεν απαιτείται εξειδικευμένος εξοπλισμός. Αυτό μειώνει το κόστος κατασκευής και τον χρόνο παράδοσης. Προσφέρει επίσης καλύτερη σταθερότητα διαστάσεων και αξιοπιστία.





Ε3: Ποια είναι η μέγιστη θερμοκρασία λειτουργίας του WL-CT350;

Η θερμοκρασία μακροχρόνιας λειτουργίας είναι -55°C έως +260°C. Η Tg είναι μεγαλύτερη από 280°C. Αυτό εξασφαλίζει σταθερή απόδοση κατά τη συγκόλληση χωρίς μόλυβδο. Εξασφαλίζει επίσης αξιοπιστία σε περιβάλλοντα υψηλής θερμοκρασίας.





Ε4: Ποιες επιλογές φύλλου χαλκού είναι διαθέσιμες για το WL-CT350;

Δύο επιλογές φύλλου χαλκού είναι διαθέσιμες:



Χαλκός ED – κατάλληλος για γενικές εφαρμογές



Χαλκός RTF – προσφέρει καλύτερη απόδοση PIM (≤ -157 dBc), χαμηλότερη απώλεια αγωγού και πιο ακριβή χάραξη



Ο χαλκός RTF προσθέτει περίπου 0,018 mm (0,7 mil) στο πάχος του διηλεκτρικού.





Είστε έτοιμοι να ξεκινήσετε;

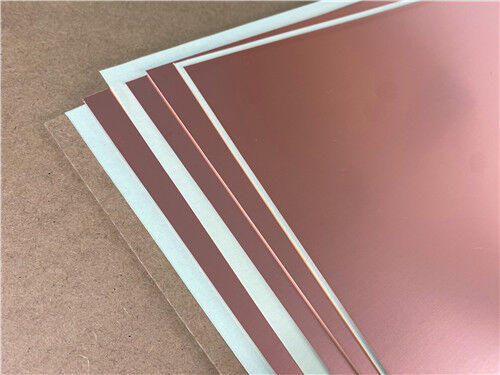

Μπορεί να παρέχεται ακατέργαστο πολυστρωματικό υλικό WL-CT350. Διατίθενται επίσης παραλλαγές με βάση αλουμινίου. Μπορούν να κατασκευαστούν πλήρως κατασκευασμένα PCB RF 2 στρώσεων με φινίρισμα χρυσού εμβάπτισης.



Επικοινωνήστε μαζί μας σήμερα για:

Δειγματοληψία και δοκιμή υλικού

Βοήθεια σχεδίασης κυκλώματος RF

Υπολογισμός σύνθετης αντίστασης και υποστήριξη σχεδίασης

Παράθεση PCB και αναθεώρηση DFM

Τεχνική υποστήριξη για τη συγκεκριμένη εφαρμογή σας
