F4BM245 DK2.45 Κατασκευή επικαλυμμένου υαλοπλαστικού από PTFE 2 στρωμάτων PCB με χαλκό φύλλο ED

Περιγραφή προϊόντων

1. εισαγωγή στο F4BM245

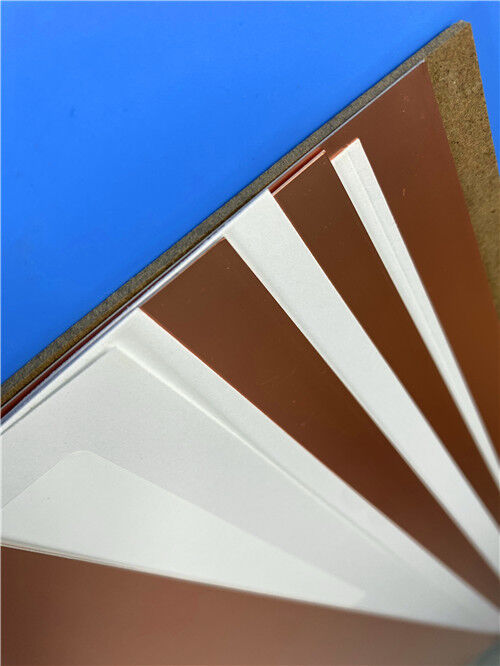

Το F4BM245 είναι ένα επικαλυμμένο υαλοπλαστικό από υαλοπλαστική PTFE υψηλών επιδόσεων που κατασκευάζεται από το εργοστάσιο υλικών μόνωσης Taizhou Wangling.Παρασκευάζεται με μια επιστημονικά διαμορφωμένη διαδικασία συνδυασμού υφάσματος από ίνες γυαλί, ρητίνη πολυτετραφθοροαιθυλενίου (PTFE) και φιλμ PTFE υπό αυστηρούς ελέγχους επεξεργασίας.συμπεριλαμβανομένης της χαμηλότερης διαλεκτρικής απώλειας, υψηλότερη αντοχή στην μόνωση και βελτιωμένη σταθερότητα, καθιστώντας την αξιόπιστη αντικατάσταση παρόμοιων ξένων προϊόντων.

ΗΣειρά F4BMπροσφέρει ένα ευρύ φάσμα διαλεκτρικών σταθερών από 2,17 έως 3.0Το F4BM245 διαθέτει ειδικά μια διηλεκτρική σταθερά 2.45, επιτυγχάνοντας τη βέλτιστη ισορροπία μεταξύ χαμηλής απώλειας, σταθερότητας διαστάσεων και οικονομικής απόδοσης.

Επιλογές χαλκού

Οι παραλλαγές F4BM και F4BME μοιράζονται το ίδιο διηλεκτρικό στρώμα, αλλά διαφέρουν στην επιλογή χαλκού:

Με την ακριβή ρύθμιση της αναλογίας μεταξύ της ρητίνης PTFE και του υαλολιθικού υφάσματος, η Wangling επιτυγχάνει ακριβή διηλεκτρικό σταθερό έλεγχο, διατηρώντας χαμηλές απώλειες και βελτιωμένη σταθερότητα διαστάσεων.Ανώτερες τιμές Dk αντιστοιχούν σε υψηλότερη περιεκτικότητα σε ίνες γυαλιού, με αποτέλεσμα βελτιωμένη σταθερότητα διαστάσεων, χαμηλότερη CTE, καλύτερη απόδοση μετατόπισης θερμοκρασίας και ελαφρά αύξηση της διηλεκτρικής απώλειας.

2Βασικές τεχνικές προδιαγραφές (F4BM245)

3. Χαρακτηριστικά και οφέλη

Το F4BM245 παρέχει έναν συναρπαστικό συνδυασμό πλεονεκτημάτων απόδοσης για σχεδιασμό κυκλωμάτων υψηλής συχνότητας:

Ευρύ εύρος Dk (2.17 ± 3.0):Επιλέξιμες και προσαρμόσιμες διηλεκτρικές σταθερές για την κάλυψη διαφόρων απαιτήσεων σχεδιασμού.

Χαμηλός συντελεστής διάσπασης:Η εξαιρετικά χαμηλή απώλεια 0,0012 @ 10 GHz εξασφαλίζει υψηλή ακεραιότητα σήματος και ελάχιστη απώλεια εισαγωγής.

Επιλογή F4BME με RTF Copper:Παρέχει εξαιρετικές επιδόσεις PIM (≤ -159 dBc), ακριβή έλεγχο γραμμής και μειωμένη απώλεια αγωγού για απαιτητικές εφαρμογές ραδιοσυχνοτήτων.

Διαμετρική σταθερότητα:Η βελτιστοποιημένη αναλογία PTFE προς γυαλωσίνες παρέχει εξαιρετική σταθερότητα διαστάσεων και χαμηλή θερμική επέκταση.

Χαμηλή απορρόφηση υγρασίας (≤0,08%):Διατηρεί σταθερές ηλεκτρικές ιδιότητες σε υγρό περιβάλλον.

Αντίσταση στην ακτινοβολία και χαμηλή εκπομπή αερίων:Κατάλληλο για αεροδιαστημικές και διαστημικές εφαρμογές.

UL 94 V-0 Καθορισμός εύφλεκτης ικανότητας:Ακολουθεί αυστηρές απαιτήσεις ασφάλειας.

Κόστος-αποτελεσματικότητα:Εμπορική ποιότητα, μεγάλης παραγωγής με εξαιρετική σχέση τιμής-αποτελέσματος.

Πολυδιάστατα μεγέθη:Διατίθενται πολλαπλά μεγέθη τυπικών και προσαρμοσμένων πάνελ για τη βελτιστοποίηση της χρήσης υλικών και τη μείωση του κόστους.

4Προσαρμοσμένη λύση PCB 2 στρωμάτων στο F4BM245

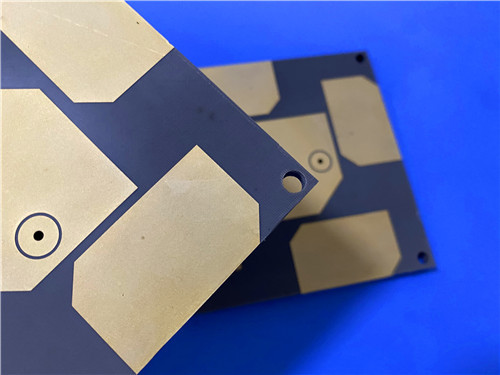

Εκμεταλλευόμενοι τις προηγμένες ιδιότητες του F4BM245, προσφέρουμε την παρακάτω ακριβή κατασκευή 2 στρωμάτων άκαμπτων PCB λύσης.και εφαρμογές δορυφορικής επικοινωνίας που απαιτούν εξαιρετικές ηλεκτρικές επιδόσεις και μηχανική σταθερότητα.

Λεπτομέρειες κατασκευής PCB

Σημαντικά σημεία σχεδιασμού και κατασκευής

Βέλτιστο πάχος:Ο πυρήνας μήκους 0,508 mm (20 mil) παρέχει την ιδανική ισορροπία μεταξύ της μηχανικής ακαμψίας και της ηλεκτρικής απόδοσης για τα σχέδια μικροκυμάτων.

Δυνατότητα λεπτών χαρακτηριστικών:Υποστηρίζει 4/5 mil trace/space και 0,3 mm micro-vias, επιτρέποντας πυκνή, υψηλής συχνότητας διάταξη κυκλωμάτων.

Επενδύσεις σε ηλεκτρικό ρεύμαΤο χαλκό ED 1 oz (35 μm) και στις δύο πλευρές παρέχει εξαιρετική αγωγιμότητα για τη μετάδοση σήματος RF.

Αξιόπιστες διασυνδέσεις:Η επιφάνεια του Immersion Gold εξασφαλίζει μια επίπεδη, ανθεκτική στην οξείδωση και εξαιρετικά συγκολλητή επιφάνεια, υποστηρίζοντας την ανθεκτική προσκόλληση των εξαρτημάτων.

Εξαιρετική αξιοπιστία PTH:Με 20 μm μέσω επικάλυψης και ελεγχόμενη CTE στον άξονα Z, το PCB προσφέρει αξιόπιστη ακεραιότητα επικάλυψης μέσω τρύπας.

Σκληρός έλεγχος ποιότητας:Κάθε πλακέτο υποβάλλεται σε 100% ηλεκτρικές δοκιμές και κατασκευάζεται σύμφωνα με τα πρότυπα IPC-Class-2, εξασφαλίζοντας σταθερή ποιότητα και απόδοση.

5Τυπικές εφαρμογές

Το F4BM245 χρησιμοποιείται ευρέως σε ένα ευρύ φάσμα εφαρμογών ραδιοσυχνοτήτων και μικροκυμάτων:

Συστήματα μικροκυμάτων, ραδιοσυχνοτήτων και ραντάρ: Μονούλες επεξεργασίας σήματος υψηλής συχνότητας.

Μετατροπές φάσης: ακριβής έλεγχος φάσης για διαμόρφωση δέσμης και φάσεις.

Διαχωριστές ισχύος, συνδετήρες και συνδυαστές: Δίκτυα διανομής και συνδυασμού ισχύος.

Δίκτυα τροφοδοσίας: Διανομή σήματος για συστοιχίες κεραυνών.

Αισθητικές σε φάση κεραίες και κεραίες φάσης: Σταθερή απόδοση φάσης για ραντάρ και επικοινωνίες.

Πληροφορίες μέσω δορυφόρου: Διαστημικός και επίγειος δορυφορικός εξοπλισμός.

Αντένες σταθμού βάσης: υποδομή κινητής επικοινωνίας.

6Συμπέρασμα.

Ως εξειδικευμένος προμηθευτής ειδικών πλακών κυκλωμάτων υψηλής συχνότητας, συνδυάζουμε τις αποδεδειγμένες επιδόσειςΟ Wangling F4BM245∆εpiιτρέpiεται σε εpiιχειρησιακά piεριpiτώσει,πολυεστέρα,Με εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητες με τις ικανότητες κατασκευής ακριβείας μας για την παροχή λύσεων PCB παγκόσμιας κλάσης.Η προσφορά μας με δύο στρώματα αξιοποιεί πλήρως τις σταθερές διηλεκτρικές ιδιότητες του F4BM245., χαμηλή απώλεια, σταθερότητα διαστάσεων και οικονομική απόδοση, διασφαλίζοντας ότι τα σχέδια RF και μικροκυμάτων σας επιτυγχάνουν βέλτιστη απόδοση και αξιοπιστία.

Είτε αναπτύσσετε συστήματα ραντάρ, εξοπλισμό δορυφορικής επικοινωνίας, κεραίες φάσης ή υποδομή σταθμού βάσης, η ομάδα μηχανικών μας είναι έτοιμη να υποστηρίξει το έργο σας.Για τεχνικές διαβουλεύσειςΑναμένουμε να είμαστε ο έμπιστος συνεργάτης σας στην καινοτομία υψηλής συχνότητας.
