Μείωση της απώλειας σήματος σε σχέδια υψηλής συχνότητας: F4BTMS300 πλαστικό Dk 3 στα 10GHz με RTF χαλκόφυλλο

Περιγραφή προϊόντων

Υψηλής απόδοσης F4BTMS300 Ελαστικό μικροκυμάτων αεροδιαστημικής κλάσης και προσαρμοσμένη λύση PCB

Καθώς οι αεροδιαστημικές, αμυντικές και δορυφορικές βιομηχανίες απαιτούν υψηλότερη απόδοση και αξιοπιστία, η επιλογή υλικών γίνεται κρίσιμη.Ειδικευόμαστε σε ειδικές πλακέτες κυκλωμάτων υψηλής συχνότητας και βασικά υλικά.Το άρθρο αυτό εισάγει την εξαιρετικήΦυτοειδές F4BTMS300∙ ένα εγχώριο αναπτυγμένο, αεροδιαστημικό συνθετικό υλικό με βάση το PTFE ∙ και παρουσιάζει την ακριβή λύση PCB 2 στρωμάτων μας, προσαρμοσμένη για να αξιοποιήσει πλήρως τις δυνατότητές του.

1. F4BTMS300 Σύνοψη υλικού

Η σειρά F4BTMS είναι μια αναβαθμισμένη έκδοση της καθιερωμένηςΗ σειρά F4BTMΤο F4BTMS300, ειδικότερα, περιλαμβάνει σημαντικές τεχνολογικές ανακαλύψεις τόσο στη σύνθεση όσο και στις διαδικασίες παραγωγής.είναι σύνθετο υλικό υψηλών επιδόσεων σχεδιασμένο για να ανταποκρίνεται στις αυστηρές απαιτήσεις των αεροδιαστημικών εφαρμογών και των εφαρμογών υψηλής αξιοπιστίας, προσφέροντας μια βιώσιμη εναλλακτική λύση σε συγκρίσιμα ξένα υλικά.

Σύνθεση υλικού και τεχνολογία

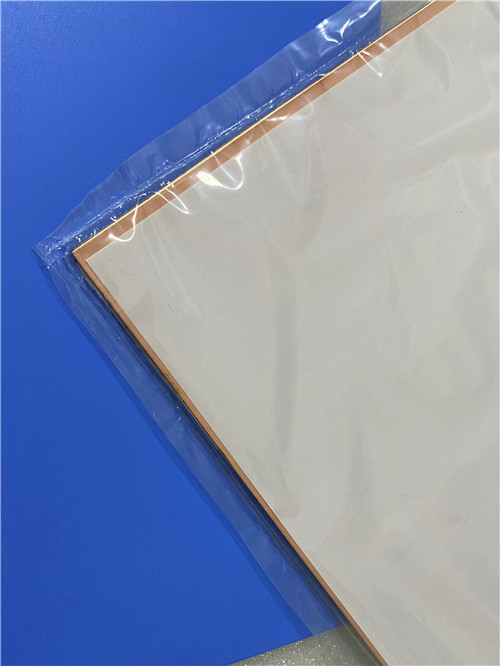

Το F4BTMS300 είναι ένα κεραμικό συνθετικό υλικό PTFE (πολυτετραφθοροαιθυλένιο) ενισχυμένο με υφάσματα από υπερ- λεπτές και υπερ- λεπτές γυάλινες ίνες.

Υψηλή κεραμική φορτίο:Ένας μεγάλος όγκος ομοιόμορφα διασκορπισμένων ειδικών νανοκεραμικών αναμειγνύεται με ρητίνη PTFE, βελτιώνοντας σημαντικά τις ηλεκτρικές και μηχανικές ιδιότητες.

Ελαχιστοποίηση της επίδρασης της γυάλινης ινών:Η χρήση ενισχύσεων από υπερτελές γυάλινες ίνες ελαχιστοποιεί την αρνητική επίδραση στην εξάπλωση ηλεκτρομαγνητικών κυμάτων, με αποτέλεσμα χαμηλότερη διαλεκτρική απώλεια και μειωμένη ανισοτροπία.

Τυπικό χαλκόφωλιο RTF:Το υλικό έρχεται τυποποιημένο με RTF (Reverse Treated Foil) χαλκό με χαμηλή τραχύτητα, το οποίο μειώνει την απώλεια αγωγών διατηρώντας παράλληλα εξαιρετική αντοχή στο δέρμα.Μπορεί επίσης να προμηθευτείται με πλάκες βάσης αλουμινίου ή χαλκού για βελτιωμένη θερμική διαχείριση.

Βασικές τεχνικές προδιαγραφές (F4BTMS300)

2Βασικά χαρακτηριστικά και πλεονεκτήματα

Το F4BTMS300 παρέχει έναν μοναδικό συνδυασμό ιδιοτήτων που το καθιστούν ιδανική επιλογή για εφαρμογές κρίσιμης σημασίας:

Σφιχτή ανοχή Dk (±0,04):Η εξαιρετική συνέπεια από παρτίδα σε παρτίδα εξασφαλίζει αξιόπιστη και επαναλαμβανόμενη απόδοση κύκλου.

Υπερ-χαμηλή διηλεκτρική απώλεια:Με συντελεστή διάσπασης τόσο χαμηλό όσο 0,0013 στα 10 GHz και μόνο 0,0019 στα 40 GHz, το υλικό υποστηρίζει τη μετάδοση σήματος υψηλής απόδοσης σε ευρύ φάσμα συχνοτήτων.

Εξαιρετική σταθερότητα συχνότητας:Το σταθερό Dk και οι χαμηλές τιμές απώλειας έως 40 GHz το καθιστούν κατάλληλο για εφαρμογές ευαισθησίας φάσης.

Εξαιρετική σταθερότητα θερμοκρασίας:Το χαμηλό TCDk (-20 ppm/°C) εξασφαλίζει σταθερή φάση και ηλεκτρική απόδοση στην περιοχή από -55°C έως +150°C.

Υψηλότερη αντοχή σε ακτινοβολία:Διατηρεί σταθερές διηλεκτρικές και φυσικές ιδιότητες μετά την έκθεση σε δόσεις ακτινοβολίας, κρίσιμες για εφαρμογές στο διάστημα.

Χαμηλή εξάτμιση αερίων:Συμμορφώνεται με τις απαιτήσεις του αεροδιαστημικού τομέα για την εκπομπή αερίων με κενό, εξασφαλίζοντας την καταλληλότητα για τον διαστημικό εξοπλισμό.

Χαμηλή ΚΤΕ:Η ελάχιστη θερμική επέκταση X/Y/Z εξασφαλίζει εξαιρετική θερμική σταθερότητα διαστάσεων και αξιόπιστη ακεραιότητα της διάτρησης (PTH).

Βελτιωμένη θερμική αγωγιμότητα:Υποστηρίζει εφαρμογές υψηλότερης ισχύος με βελτιωμένη διάχυση θερμότητας σε σύγκριση με τα παραδοσιακά υλικά PTFE.

Εξαιρετική σταθερότητα διαστάσεων και χαμηλή απορρόφηση υγρασίας:Διασφαλίζει σταθερή απόδοση και αξιοπιστία σε σκληρά περιβάλλοντα.

Τυπική επεξεργασία PCB:Μπορεί να κατασκευαστεί χρησιμοποιώντας τυποποιημένες διαδικασίες πλακέτων κυκλωμάτων με βάση το PTFE, με αποδεδειγμένη εξαιρετική μηχανική ικανότητα για πυκνά μοτίβα τρυπών και κυκλώματα λεπτών γραμμών.

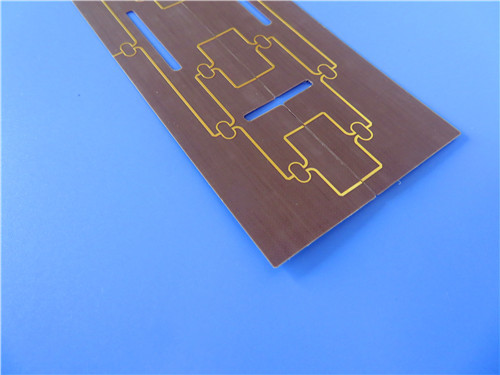

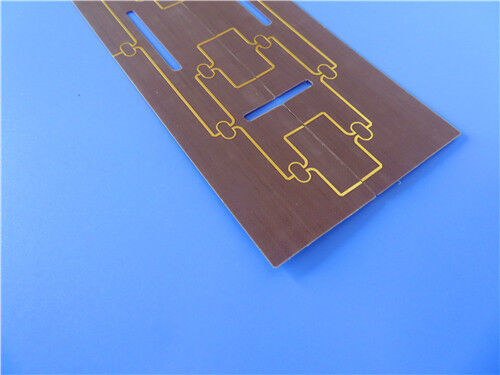

3Προσαρμοσμένη λύση PCB 2 στρωμάτων στο F4BTMS300

Εκμεταλλευόμενοι τις προηγμένες ιδιότητες του F4BTMS300, προσφέρουμε την παρακάτω ακριβή κατασκευή 2 στρωμάτων άκαμπτων PCB λύσης,βελτιστοποιημένο για εφαρμογές υψηλής συχνότητας και υψηλής αξιοπιστίας, συμπεριλαμβανομένης της αεροδιαστημικής βιομηχανίας, ραντάρ, και δορυφορικές επικοινωνίες.

Λεπτομέρειες κατασκευής PCB

Σημαντικά σημεία σχεδιασμού και κατασκευής

Υπερ- λεπτή κατασκευή: Με πάχος μόλις 0,25 mm με πυρήνα 5 mil (0,127 mm), αυτό το PCB προσφέρει μια χαμηλού προφίλ, ελαφριά λύση ιδανική για συμπαγείς αεροδιαστημικές και μικροκυμάτων συναρμολογίες.

Ικανότητα λεπτών χαρακτηριστικών: Η διαδικασία μας υποστηρίζει 4/6 mil trace/space και 0,35 mm micro-vias, επιτρέποντας πυκνά, υψηλής συχνότητας σχέδια κυκλωμάτων με εξαιρετική ακεραιότητα σήματος.

Τάγματα χαλκού υψηλής αγωγιμότητας: 1 ουγκιά (35 μm) χαλκού και στα δύο εξωτερικά στρώματα, σε συνδυασμό με το χαρτί RTF χαμηλής τραχύτητας, ελαχιστοποιεί τις απώλειες των αγωγών για λειτουργία υψηλής συχνότητας.

Αξιόπιστες διασυνδέσεις: Το φινίρισμα επιφάνειας ENIG παρέχει επίπεδη, ανθεκτική στην οξείδωση και εξαιρετικά συγκολλητή επιφάνεια, εξασφαλίζοντας ισχυρή πρόσδεση των εξαρτημάτων και αξιοπιστία σύνδεσης σύρματος.

Αξιόπιστη μέσω της επικάλυψης: Με 20 μm μέσω της επικάλυψης και χαμηλή CTE άξονα Z του υλικού (22 ppm / ° C), το PCB προσφέρει εξαιρετική αξιοπιστία επικάλυψης μέσω τρύπας ακόμη και υπό συνθήκες θερμικού κύκλου.

Σκληρός έλεγχος ποιότητας: Κάθε πλακέτο υποβάλλεται σε 100% ηλεκτρική δοκιμή και κατασκευάζεται σύμφωνα με τα πρότυπα IPC-Class-2, εξασφαλίζοντας σταθερή απόδοση και αξιοπιστία.

4Τυπικές εφαρμογές

Αεροδιαστημική και Άμυνα: Διαστημικός εξοπλισμός, ηλεκτρονικά, στρατιωτικά συστήματα ραντάρ.

RF & μικροκύματα: Μονούλες επεξεργασίας σήματος υψηλής συχνότητας, δίκτυα τροφοδοσίας.

Συστήματα κεραίας: Αισθητές σε φάση κεραίες, κεραίες φάσης, κεραίες GPS/GNSS.

Τηλεπικοινωνίες μέσω δορυφόρου: Πληροφοριακοί δέκτες, μετατροπείς και άλλα ηλεκτρονικά όργανα ωφέλιμου φορτίου.

Δοκιμή και μέτρηση: Εγκαταστάσεις δοκιμής υψηλής συχνότητας και δοκιμαστές τσιπ.

5Συμπέρασμα.

Ως εξειδικευμένος προμηθευτής ειδικών πλακών κυκλωμάτων υψηλής συχνότητας,συνδυάζουμε τις προηγμένες επιδόσεις του F4BTMS300, το εγχώριο αεροδιαστημικό στρώμα της Κίνας, με τις ικανότητές μας για ακριβή κατασκευή, για να παρέχουμε λύσεις PCB παγκόσμιας κλάσης.Η προσφορά μας με δύο στρώματα αξιοποιεί πλήρως την ανώτερη διηλεκτρική σταθερότητα του F4BTMS300, τη θερμική διαχείριση, τη μηχανική ανθεκτικότητα και την αντοχή στη ακτινοβολία,διασφαλίζοντας ότι οι πιο απαιτητικές εφαρμογές σας επιτυγχάνουν τα υψηλότερα επίπεδα απόδοσης και αξιοπιστίας.

Είτε σχεδιάζετε για το διάστημα, την άμυνα, ή τις προηγμένες επικοινωνίες, η ομάδα μηχανικών μας είναι έτοιμη να υποστηρίξει το έργο σας.Παρακαλώ επικοινωνήστε μαζί μας σήμεραΑνυπομονούμε να είμαστε ο έμπιστος συνεργάτης σας στην καινοτομία υψηλής συχνότητας.
