TP2500 εξαιρετικά υψηλό DK25 κεραμικό ελάσματος υψηλής συχνότητας και ρητίνη PPO και προσαρμοσμένο διπλό στρώμα PCB 0,8 mm με επιχρύσωση καθαρού χρυσού (χωρίς νικέλιο) για συστήματα πλοήγησης Beidou

Περιγραφή προϊόντων

Για σχεδιαστές ραδιοσυχνοτήτων που αναζητούν την υψηλότερη διαθέσιμη διηλεκτρική σταθερά σε μη κεραμικό υποστρώμα,Το TP2500 του Wangling.Η σειρά TP είναι ένα χαρακτηριστικό θερμοπλαστικό υλικό υψηλής συχνότητας στη βιομηχανία, με ένα διηλεκτρικό στρώμα που αποτελείται απόΚεραμική και ρητίνη οξειδίου του πολυφαινυλενίου (PPO)∆ε περιέχουνχωρίς ενίσχυση από γυάλινο ύφασμα.Με την προσαρμογή της αναλογίας μεταξύ κεραμικής και ρητίνης PPO, η διηλεκτρική σταθερά μπορεί να ελεγχθεί με ακρίβεια.το υλικό προσφέρει εξαιρετικές διηλεκτρικές επιδόσεις και υψηλή αξιοπιστία.

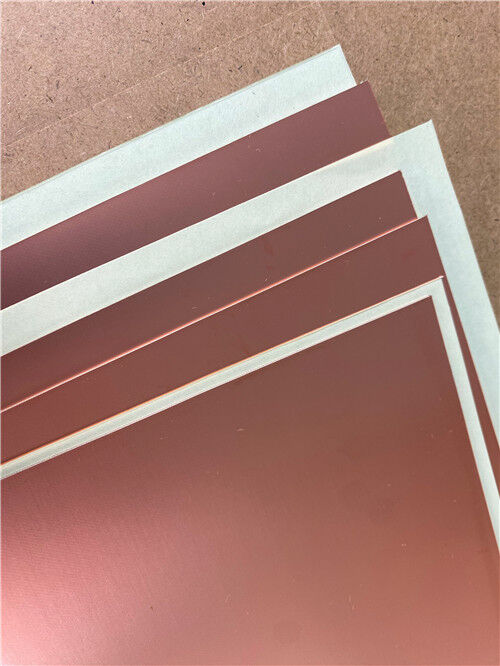

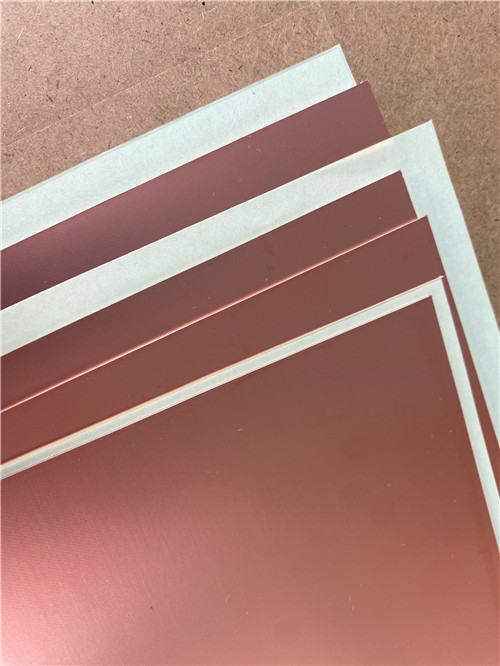

ΗΗ σειρά TPκαλύπτει ένα εξαιρετικά ευρύ φάσμα διαμετρικής σταθεράς από 3 έως 25, με κοινές τιμές συμπεριλαμβανομένης της 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2Το TP2500 βρίσκεται στην κορυφή αυτού του εύρους με μια διηλεκτρική σταθερά 25,0 που επιτρέπει τη δραματική μικρογραφία των κυκλωμάτων RF όπου ο χώρος είναι σε απόλυτο πριμο.Το υλικό είναι διαθέσιμο σε τρεις διαμορφώσεις:ΤΡ (μη επικάλυψη, ομαλή επιφάνεια), ΤΡ-1 (ενιαμόπλευρη επικάλυψη χαλκού) και ΤΡ-2 (διπλόπλευρη επικάλυψη χαλκού).

Τα τυποποιημένα μεγέθη των πάνελ περιλαμβάνουν 150×150mm, 160×160mm, 200×200mm και 170×240mm, με διαθέσιμα εξατομικευμένα μεγέθη.Dk ≤ 10.2, το ελάχιστο πάχος είναι 0,5 mm· γιαDk > 10,2 (συμπεριλαμβανομένου του TP2500), το ελάχιστο πάχος είναι 0,8 mm.

Βασικές ιδιότητες σε μια ματιά:

Εφαρμογές

Τα λαμινάτα TP2500 είναι κατάλληλα για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας, συμπεριλαμβανομένων:

1. - Τα συστήματα πλοήγησης Beidou.
2. - Εξοπλισμός για πυραύλους
3. - Φυτέτες.
4. - Μικροσκοπικές κεραίες.
5. -Συστήματα ραδιοσυχνοτήτων και μικροκυμάτων

Παρασκευή PCB προσαρμοσμένων σε TP2500

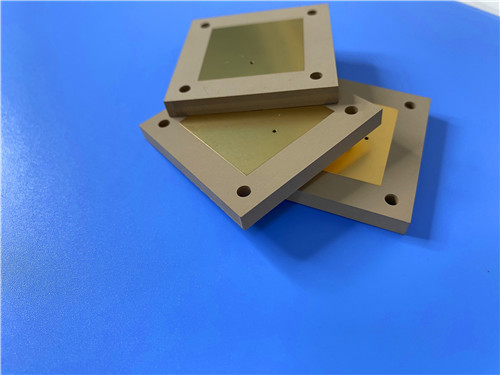

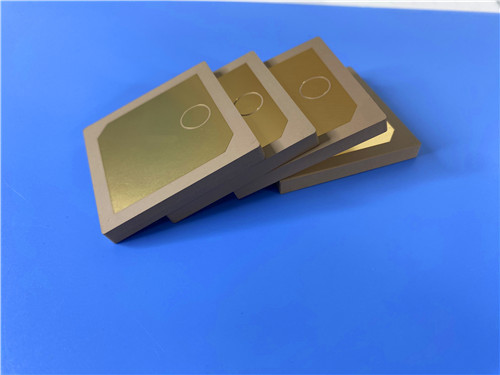

Ως εξειδικευμένος κατασκευαστής πλακών κυκλωμάτων υψηλής συχνότητας, προσφέρουμε ολοκληρωμένες υπηρεσίες κατασκευής χρησιμοποιώντας Wangling TP2500 και άλλα προηγμένα υλικά.Η ακόλουθη προδιαγραφή περιγράφει λεπτομερώς μια αντιπροσωπευτική υλοποίηση άκαμπτων PCB δύο στρωμάτων.:

Λεπτομέρειες κατασκευής PCB:

Υλικά Πλεονεκτήματα

Εξαιρετικά υψηλή διηλεκτρική σταθερά:
Το TP2500 προσφέρει μια διηλεκτρική σταθερά 25,0 ± 1,0 στα 5 GHz, η υψηλότερη στη σειρά TP.και τα δίκτυα αντιστοίχισης μπορούν να μειωθούν σε ένα κλάσμα του μεγέθους που απαιτείται με συμβατικά υλικάΓια εφαρμογές που περιορίζονται από τον χώρο, όπως τα συστήματα πυραύλων και οι μικροσκοπικές κεραίες, αυτή η μείωση του μεγέθους είναι μετασχηματιστική.

Μικρή διαλεκτική απώλεια:
Με συντελεστή διάσπασης 0,0020 έως 0,0025 στα 5 GHz, το TP2500 διατηρεί χαμηλή απώλεια παρά την υψηλή διηλεκτρική σταθερά του.η μεταβολή παραμένει μέτρια εντός της ζώνης των 10 GHz, εξασφαλίζοντας συνεπή απόδοση σε κοινές ασύρματες ζώνες.

Χωρίς ενίσχυση από υαλοπλαστική:
Η σειρά TP δεν περιέχει ενισχυμένη υαλοπλαστική.Εξάλειψη του φαινομένου της ινώδους γυαλιού που μπορεί να προκαλέσει διακυμάνσεις στη διαλεκτική σταθερά και παροχή πιο ομοιογενών ηλεκτρικών επιδόσεων.

Εξαιρετική απόδοση σε χαμηλές θερμοκρασίες:

Το TP2500 μπορεί να χρησιμοποιηθεί συνεχώς από -100°C έως +150°C, με ιδιαίτερα εξαιρετικά χαρακτηριστικά χαμηλών θερμοκρασιών.συμπεριλαμβανομένων των περιβαλλόντων σε μεγάλο υψόμετρο και στο διάστημαΣημειώστε ότι όταν η θερμοκρασία υπερβαίνει τους 180°C, το υλικό μπορεί να παραμορφωθεί, το χαλκό φύλλο μπορεί να ξεφλουδιστεί και η ηλεκτρική απόδοση μπορεί να αλλάξει σημαντικά.

Αντίσταση στις ακτινοβολίες και χαμηλή εκπομπή αερίων:
Το υλικό είναι ανθεκτικό στην ακτινοβολία και παρουσιάζει χαμηλές ιδιότητες εκπομπής αερίων, κρίσιμες για εφαρμογές στο διάστημα και την άμυνα, όπου η υποβάθμιση και η μόλυνση των υλικών πρέπει να ελαχιστοποιηθούν.

Υπερ-χαμηλή απορρόφηση υγρασίας:
Με απορρόφηση υγρασίας ≤ 0,01%, το TP2500 διατηρεί σταθερές ηλεκτρικές ιδιότητες ακόμη και σε υγρό περιβάλλον, ένα απαραίτητο χαρακτηριστικό για εφαρμογές εξωτερικού και σκληρού περιβάλλοντος.

Ανώτερη προσκόλληση και μηχανική ικανότητα:
Η προσκόλληση μεταξύ χαλκού και διαηλεκτρικού είναι πιο αξιόπιστη από τα κεραμικά υποστρώματα με επικάλυψη κενού.και η χαρακτική είναι όλα δυνατάΑυτό μειώνει δραματικά το κόστος επεξεργασίας και αυξάνει την απόδοση.

Σημειώσεις επεξεργασίας:
Το TP2500 είναι θερμοπλαστικό υλικό και πρέπει να υποβάλλεται σε σχετική επεξεργασία.τα φύλλα σύνδεσης χαμηλής θερμοκρασίας πρέπει να επιλέγονται με προσεκτική εξέταση της σκοπιμότηταςΤο υλικό δεν είναι κατάλληλο για δοκιμές θερμικών σοκ σε θερμοκρασία 260 °C ή για συγκόλληση με κύματα.Γενικά δεν συνιστάται η συγκόλληση με επανεξέταση· εάν εκτελείται, η μέγιστη ρυθμιζόμενη θερμοκρασία δεν θα πρέπει να υπερβαίνει τους 200°C, λαμβανομένης πλήρως υπόψη της σκοπιμότητας και της σταθερότητας.

Ποιότητα και Διαθεσιμότητα

Όλα τα πλαίσια κατασκευάζονται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας ισχυρή αξιοπιστία για εμπορικές, βιομηχανικές και αμυντικές εφαρμογές.Εκτελούνται 100% ηλεκτρικές δοκιμές πριν από την αποστολή για να εξασφαλίζεται η λειτουργική ακεραιότητα.

Η παραγωγική μας ικανότητα επεκτείνεται σε παγκόσμια διαθεσιμότητα, με ευέλικτη αποστολή και υποστήριξη εφοδιαστικής για τις απαιτήσεις τόσο για πρωτότυπα όσο και για όγκους.Προσφέρουμε γρήγορη ανταλλαγή και ανταγωνιστικές τιμές, διατηρώντας αυστηρό έλεγχο της διαδικασίας..

Για ερωτήσεις σχετικά με τις προσαρμοσμένες συσσωρευτές, τα μεγέθη των πάνελ, εναλλακτικά χαλκού φύλλα, ή άλλες διαμορφώσεις,Παρακαλούμε επικοινωνήστε με την ομάδα μηχανικών πωλήσεων μας. Είμαστε έτοιμοι να υποστηρίξουμε τις απαιτήσεις σας για τα υψηλής συχνότητας κυκλώματα κυκλωμάτων..
