Αρχική Σελίδα ΠροϊόνταΥψηλής θερμοκρασίας PCBΥψηλό Tg τύπωσε τον πίνακα κυκλωμάτων (PCB) που έγινε σε S1000-2M με το χρυσό βύθισης και τον έλεγχο σύνθετης αντίστασης 90 ωμ

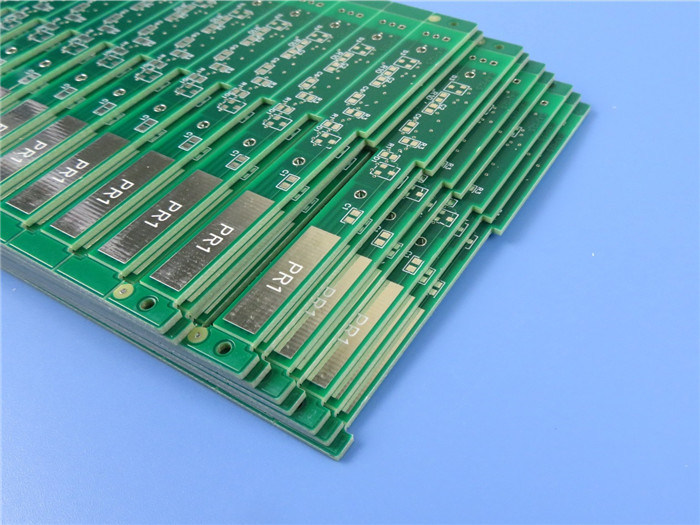

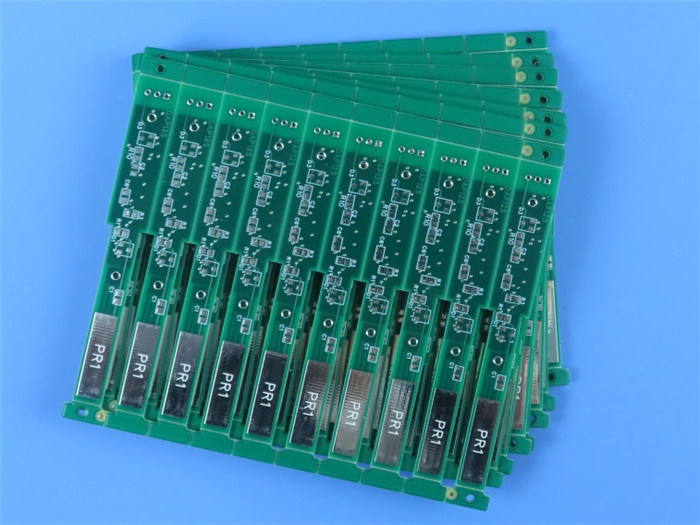

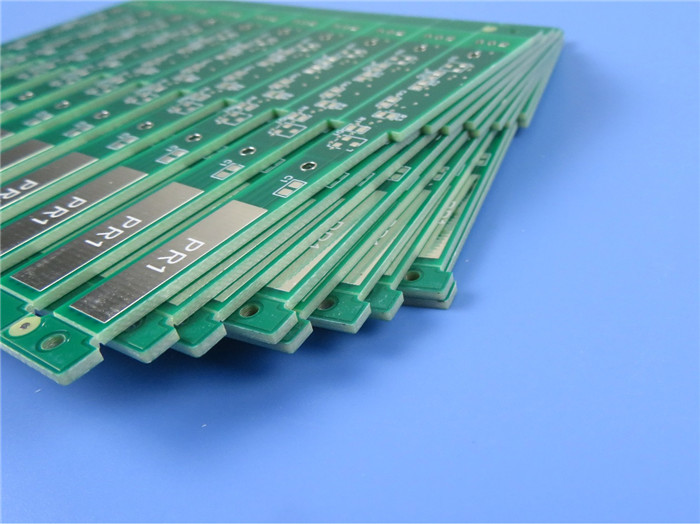

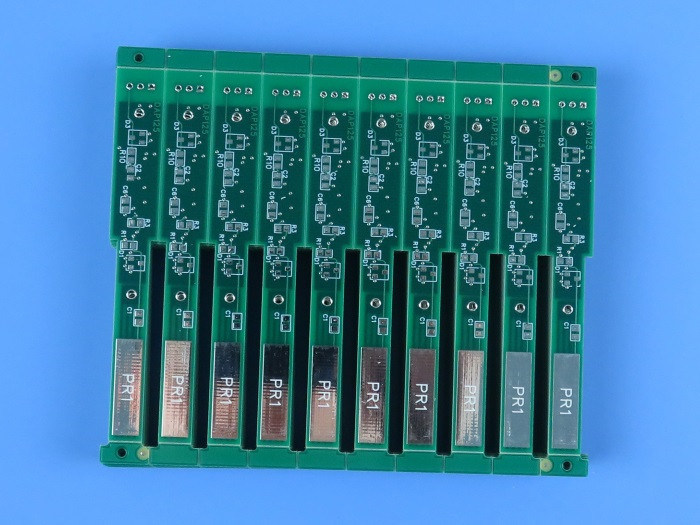

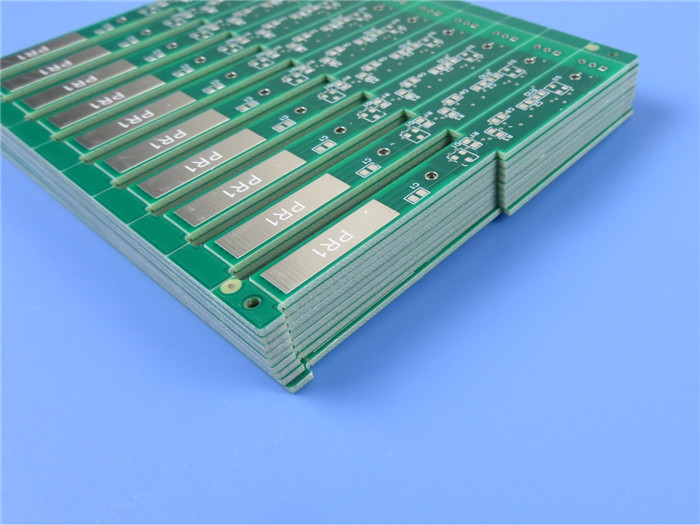

High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control
High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control
Επικοινωνήστε

Υψηλό Tg τύπωσε τον πίνακα κυκλωμάτων (PCB) που έγινε σε S1000-2M με το χρυσό βύθισης και τον έλεγχο σύνθετης αντίστασης 90 ωμ

Ποσότητα παραγγελίας min : 1 Τιμή : USD 2.99-9.99 PER PIECE
Συσκευασία λεπτομέρειες : Κενό Χρόνος παράδοσης : 10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ
Όροι πληρωμής : T/T, Western Union Δυνατότητα προσφοράς : 45000 κομμάτια το μήνα
Τόπος καταγωγής: Κίνα Μάρκα: Bicheng Technologies Limited
Πιστοποίηση: UL Αριθμό μοντέλου: BIC-505-V0.45

Λεπτομερής ενημέρωση
Αριθμός στρωμάτων: 6 Εποξικός: S1000-2M
Τελικό φύλλο: 1,5 oz Τελικό ύψος του PCB: 1,6 χιλ. ±10%
Φινίρισμα Επιφανείας: HASL LF Χρώμα μάσκας συγκόλλησης: Πράσινος
Χρώμα του συστατικού μύθου: Λευκό Δοκιμή: 100% ηλεκτρική δοκιμή Προηγούμενη αποστολή

Περιγραφή προϊόντων

Πλακέτα Τυπωμένου Κυκλώματος (PCB) Υψηλής Tg Κατασκευασμένη σε S1000-2M Με Εμβάπτιση Χρυσού και Έλεγχο Σύνθετης Αντίστασης 90 Ohm

(Οι Πλακέτες Τυπωμένου Κυκλώματος είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι μόνο για αναφορά)





Σύντομη Εισαγωγή

Αυτός είναι ένας τύπος PCB υψηλής Tg με διαφορική σύνθετη αντίσταση στο επίπεδο 3 στα 6mil/7mil, 6mil/10mil· και στο επίπεδο 4 στα 7mil/7mil και 6mil/7mil γραμμή/διάστημα. Είναι κατασκευασμένο από υψηλής απόδοσης και χαμηλού CTEFR-4 S1000-2M. Είναι πλακέτα 6 επιπέδων με χαλκό 1 oz σε κάθε επίπεδο, επικαλυμμένο μεεπιφανειακή επεξεργασία με θερμό αέρα (HASL)και πράσινη μάσκα συγκόλλησης. Παρέχεται ανά μεμονωμένη πλακέτα με V-cut. 25 πλακέτες είναι συσκευασμένες για αποστολή.





Εφαρμογές

Υπολογιστές

Επικοινωνίες

Ηλεκτρονικά αυτοκινήτων κ.λπ.



Υψηλό Tg τύπωσε τον πίνακα κυκλωμάτων (PCB) που έγινε σε S1000-2M με το χρυσό βύθισης και τον έλεγχο σύνθετης αντίστασης 90 ωμ



Παράμετροι PCB

Στοιχείο Περιγραφή Απαίτηση Πραγματικό Μονόκλινο
1. Επένδυση Τύπος Υλικού FR-4 S1000-2M FR-4 S1000-2M
Tg 170°C 170°C
Προμηθευτής SHENGYI SHENGYI
Πάχος 1.6±10% mm 1.63-1.68mm
2. Πάχος επιμετάλλωσης Τοίχος Τρύπας ≥25μm 30.17μm
Εξωτερικός χαλκός 35μm 41.09μm
Εσωτερικός χαλκός 30μm 33.69μm
3. Μάσκα συγκόλλησης Τύπος Υλικού TAIYO/ PSR-2000GT600D TAIYO/ PSR-2000GT600D
Χρώμα Πράσινο Πράσινο
Ακαμψία (Δοκιμή μολυβιού) ≥4H ή άνω 5H
Πάχος S/M ≥10 μm 20.11μm
Τοποθεσία Και οι δύο πλευρές Και οι δύο πλευρές
4. Σήμανση εξαρτημάτων Τύπος Υλικού TAIYO/ IJR-4000 MW300 IJR-4000 MW300
Χρώμα Λευκό Λευκό
Τοποθεσία C/S C/S
5. Αποφλοιούμενη μάσκα συγκόλλησης Τύπος Υλικού
Πάχος
Τοποθεσία
6. Αναγνώριση Σήμα UL ΝΑΙ ΝΑΙ
Κωδικός Ημερομηνίας WWYY 0421
Τοποθεσία Σήμανσης Πλευρά Συγκόλλησης Πλευρά Συγκόλλησης
7. Επιφανειακή Επεξεργασία Μέθοδος HASL Χωρίς μόλυβδο HASL Χωρίς μόλυβδο
Πάχος κασσίτερου 3-6μm 4.06μm
Πάχος Νικελίου
Πάχος Χρυσού
8. Κανονιστικότητα RoHS Οδηγία 2015/863/ΕΕ ΟΚ
REACH Οδηγία 1907 /2006 ΟΚ
9. Δακτύλιος Ελάχιστο Πλάτος Γραμμής (mil) 6mil 5.8mil
Ελάχιστη Απόσταση (mil) 5mil 5.2mil
10. V-groove Γωνία
Υπολειπόμενο πάχος
11. Κόψιμο Γωνία
Ύψος
12. Λειτουργία Ηλεκτρική Δοκιμή 100% PASS 100% PASS
13. Εμφάνιση Επίπεδο Κλάσης IPC IPC-A-600J &6012D Κλάση 2 IPC-A-600J &6012D Κλάση 2
Οπτική Επιθεώρηση IPC-A-600J &6012D Κλάση 2 IPC-A-600J &6012D Κλάση 2
Στρέβλωση και στρέβλωση ≤0.7% 0.21%
14. Δοκιμή Αξιοπιστίας Δοκιμή ταινίας Χωρίς ξεφλούδισμα ΟΚ
Δοκιμή διαλύτη Χωρίς ξεφλούδισμα ΟΚ
Δοκιμή συγκολλησιμότητας 265 ±5°C ΟΚ
Δοκιμή θερμικής καταπόνησης 288 ±5°C ΟΚ
Δοκιμή ιοντικής μόλυνσης ≤1.56μg/cm³ΕΓΚ m³ΕΓΚ




Κωδικός Τρύπας

PTH Απαιτείται Πραγματική τιμή Αποτέλεσμα Μονόκλινο
L3 0.7*2.6 ΕΓΚ ΕΓΚ 0.375 0.375 ΕΓΚ
Y 0.7*2.6 0.550 0.550 0.525 ΕΓΚ ΕΓΚ
Y 0.7*2.6 ΕΓΚ ΕΓΚ 0.69*2.4 0.7*2.4 ΕΓΚ
Y 0.7*2.6 0.600 0.600 ΕΓΚ 0.600 ΕΓΚ
Y 0.7*2.6 ΕΓΚ ΕΓΚ ΕΓΚ 0.725 ΕΓΚ
Y 0.7*2.6 ΕΓΚ 0.900 ΕΓΚ ΕΓΚ ΕΓΚ
Y 0.7*2.6 ΕΓΚ ΕΓΚ 0.975 1.000 ΕΓΚ
N 1.050 ΕΓΚ ΕΓΚ ΕΓΚ 1.050 ΕΓΚ
Y 0.7*2.6 1.325 1.325 1.325 ΕΓΚ ΕΓΚ
Y 0.7*2.6 1.325 1.325 ΕΓΚ 1.325 ΕΓΚ
Y 0.7*2.6 ΕΓΚ ΕΓΚ 1.575 1.575 ΕΓΚ
Y 0.7*2.6 1.700 1.700 1.750 ΕΓΚ ΕΓΚ
Y 0.7*2.6 1.750 1.750 1.725 ΕΓΚ ΕΓΚ
Y 0.7*2.6 ΕΓΚ ΕΓΚ ΕΓΚ 3.250 ΕΓΚ
Y 0.7*2.6 ΕΓΚ ΕΓΚ 3.425 3.450 ΕΓΚ
Y 0.7*2.6 0.7*259 0.7*2.61 0.69*2.6 0.7*2.59 ΕΓΚ






Αρ. Δείγματος

Επίπεδο Πλάτος Γραμμής (mil)±10%Τύπος Σύνθετης Αντίστασης (mil)±10%Τύπος Σύνθετης Αντίστασης Απαιτούμενη Τιμή (ohm) Ανοχή Πραγματική Τιμή Αποτέλεσμα Μονόκλινο
Διαφορικό 1
L3 6.000 7.000 V   90.00 ±10% 90.76 ΕΓΚ
6.000 7.000 V   90.00 ±10% 90.76 ΕΓΚ
6.000 V V   90.00 ±10% 90.76 ΕΓΚ
6.000 7.000 V   90.00 ±10% 90.76 ΕΓΚ

Υψηλό Tg τύπωσε τον πίνακα κυκλωμάτων (PCB) που έγινε σε S1000-2M με το χρυσό βύθισης και τον έλεγχο σύνθετης αντίστασης 90 ωμ
