Wangling TF960 Υψηλής-DK 9.6 Κεραμικό-Γεμισμένο PTFE Laminated υλικό με κεραμικά πληρωτικά & Προσαρμοσμένο 2-Layer PCB για σχεδιασμούς RF, μικροκυμάτων και αεροδιαστημικής

TF960 Υψηλής ευθυγράμμισης κεραμικά γεμάτο πλαστικό υλικό PTFE και προσαρμοσμένη λύση PCB 2 στρωμάτων

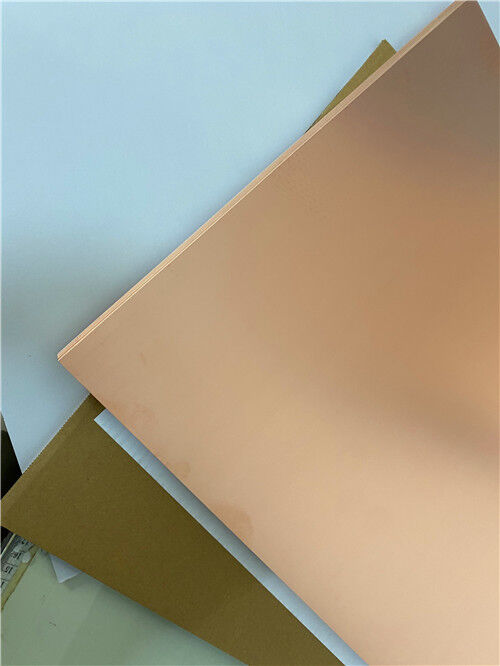

1. Εισαγωγή στο TF960 Υψηλής Συχνότητας Λαμινίτη

Το TF960 είναι ένα σύνθετο πλαστικό υλικό PTFE υψηλών επιδόσεων που κατασκευάζεται από το εργοστάσιο μονωτικών υλικών Taizhou Wangling.Το TF960 αποτελείται από ρητίνη PTFE μικροκυμάτων σε συνδυασμό με κεραμικά συμπληρώματαΑυτή η μοναδική σύνθεση επιτρέπει την ακριβή ρύθμιση της διαμετρικής σταθεράς με τη διακύμανση της αναλογίας κεραμικής προς PTFE,με αποτέλεσμα εξαιρετικές ηλεκτρικές επιδόσεις και υψηλή αξιοπιστία.

Η TF960 διαθέτει ειδικά μια διηλεκτρική σταθερά 9,6 ± 0,19 στα 10 GHz, καθιστώντας την ιδανική επιλογή για αντιστοιχία αντίστασης υψηλής συχνότητας, μικρογραφία και εφαρμογές ευαισθησίας φάσης.Το υλικό δεν περιέχει ενισχυμένη γυάλινη ίνα, η οποία εξαλείφει την ανιστροπία που προκαλείται από τις γυάλινες ίνες και παρέχει ανώτερη ηλεκτρική απόδοση σε σύγκριση με υφασμένα ενισχυμένα υλικά PTFE.

Το υλικό υποστηρίζει την απαλλαγμένη από μόλυβδο συναρμολόγηση (συμβατό με διαδικασίες επαναρρόφησης 260 °C) και προσφέρει εξαιρετική θερμική σταθερότητα, αντοχή στην υγρασία και χαμηλή εκπομπή αερίων, καθιστώντας το κατάλληλο για αεροδιαστημικές,άμυνα, και εμπορικές εφαρμογές υψηλής αξιοπιστίας.

2Βασικές τεχνικές προδιαγραφές (TF960)

Διαθέσιμο χαλκό: χαλκό ED, πάχους 0,018 mm και 0,035 mm.

Τυποποιημένα μεγέθη πάνελ: 150×150 mm, 250×250 mm.

3. Χαρακτηριστικά και οφέλη

Το TF960 παρέχει ένα πλήρες σύνολο πλεονεκτημάτων για εφαρμογές υψηλής συχνότητας και υψηλής αξιοπιστίας:

Ανώτερη ηλεκτρική απόδοση:Η απουσία υαλοπίνακα εξαλείφει το "φαινόμενο υαλοϊνών" που μπορεί να προκαλέσει μεταβολές στη διαλεκτρική σταθερά και αυξημένη απώλεια σε υψηλές συχνότητες.Η κεραμική σύνθεση PTFE παρέχει σταθερή, ισότροπες ηλεκτρικές ιδιότητες.

Μινιατουρισμός κυκλώματος:Το υψηλό Dk 9,6 επιτρέπει σημαντική μείωση του μεγέθους του κυκλώματος σε σύγκριση με υλικά χαμηλής Dk, επιτρέποντας συμπαγές σχεδιασμό RF και μικροκυμάτων.

Εξαιρετική σταθερότητα θερμοκρασίας:Με TCDk -260 ppm/°C, το TF960 διατηρεί σταθερή ηλεκτρική απόδοση σε ευρύ εύρος θερμοκρασιών.

Χαμηλή απορρόφηση υγρασίας (≤ 0,05%):Διασφαλίζει σταθερές διηλεκτρικές ιδιότητες σε υγρό περιβάλλον.

Βελτιωμένη θερμική διαχείριση:Η θερμική αγωγιμότητα 0,68 W/m·K υποστηρίζει την αποτελεσματική διάχυση της θερμότητας σε εφαρμογές ηλεκτρικής ενέργειας.

Εύκολη επεξεργασία:Μπορούν να επεξεργαστούν χρησιμοποιώντας τυποποιημένες τεχνικές κατασκευής θερμοπλαστικών PCB, χωρίς να απαιτείται ειδική επεξεργασία.

Υψηλή αξιοπιστία:Εξαιρετική σταθερότητα των διαστάσεων με χαμηλή CTE (50/50/65 ppm/°C) εξασφαλίζει αξιόπιστη ακεραιότητα της επικάλυψης μέσω τρύπας.

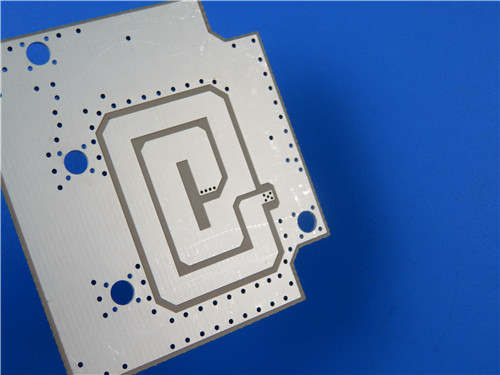

4Προσαρμοσμένη λύση PCB 2 στρωμάτων για TF960

Εκμεταλλευόμενοι τις προηγμένες ιδιότητες του TF960, προσφέρουμε την παρακάτω ακριβή κατασκευή 2 στρωμάτων άκαμπτων PCB λύσης.εφαρμογές υψηλής διακυβέρνησης που απαιτούν μικροποίηση κυκλωμάτων και εξαιρετική ακεραιότητα σήματος.

Λεπτομέρειες κατασκευής PCB

Σημαντικά σημεία σχεδιασμού και κατασκευής

Σχεδιασμός υψηλής διαταραχής:Με έναDk 9,6 ± 0.19, αυτό το PCB επιτρέπει σημαντική μείωση του μεγέθους του κυκλώματος και είναι ιδανικό για συμπαγές μονάδες ραδιοσυχνοτήτων και μικροκυμάτων που απαιτούν ακριβή έλεγχο της αντίστασης.

Υπερ-χαμηλή απόδοση:Ο συντελεστής διάσπασης 0,0012 στα 10 GHz εξασφαλίζει ελάχιστη απώλεια εισαγωγής, διατηρώντας την ακεραιότητα του σήματος σε εφαρμογές υψηλής συχνότητας.

Δυνατότητα λεπτών χαρακτηριστικών:Υποστηρίζει 5/8 mil trace/space και 0,25 mm micro-vias, επιτρέποντας πυκνή διάταξη κυκλωμάτων υψηλής συχνότητας.

Γαλάζια μάσκα επίστρωσης.Η μπλε μάσκα συγκόλλησης παρέχει προστασία για το ανώτερο στρώμα χαλκού, επιτρέποντας παράλληλα την οπτική επιθεώρηση και την ενίσχυση της οπτικής αναγνώρισης του PCB.

Τελεία επιφάνειας από ασήμι βύθισης:Παρέχει επίπεδη, υψηλής αγωγιμότητας και ανθεκτική στην οξείδωση επιφάνεια με εξαιρετική συγκολλητικότητα.Το ασήμι βύθισης είναι ιδιαίτερα κατάλληλο για εφαρμογές υψηλής συχνότητας λόγω της εξαιρετικής ηλεκτρικής του αγωγιμότητας και των χαμηλών απωλειών από την επιδερμίδα.

Αξιόπιστες διασύνδεσεις PTH:Με 20 μm μέσω επικάλυψης και ελεγχόμενη CTE, το PCB προσφέρει αξιόπιστη ακεραιότητα επικάλυψης μέσω τρύπας.

Σκληρός έλεγχος ποιότητας:Κάθε πλακέτο υποβάλλεται σε 100% ηλεκτρικές δοκιμές και κατασκευάζεται σύμφωνα με τα πρότυπα IPC-Class-2, εξασφαλίζοντας σταθερή ποιότητα και απόδοση.

5Τυπικές εφαρμογές

Πληροφοριακοί υπολογιστές

5G/6G Μαζικές κεραίες MIMO

Συστήματα ραντάρ

Χρήσιμα φορτία δορυφορικής επικοινωνίας

Μεγάλης ισχύος ενισχυτές ραδιοκυμάτων

Εξοπλισμός δοκιμών και μετρήσεων

Μετατροπές φάσης και δίκτυα σχηματισμού δέσμης

Φίλτρα & Σύνδεσμοι

6Συμπέρασμα.

Ως εξειδικευμένος προμηθευτής ειδικών πλακών κυκλωμάτων υψηλής συχνότητας, συνδυάζουμε τις αποδεδειγμένες επιδόσειςΤο Wangling TF960 ένα πλαστικό υλικό PTFE με υψηλή θερμοκρασία που περιέχει κεραμικάμε εξαιρετικές ηλεκτρικές ιδιότητες και αξιοπιστία με τις ικανότητες κατασκευής ακριβείας μας για την παροχή λύσεων PCB παγκόσμιας κλάσης.Η προσφορά μας σε δύο στρώματα αξιοποιεί πλήρως την υψηλή διηλεκτρική σταθερά του TF960 (9.6), εξαιρετικά χαμηλή απώλεια (0,0012 @ 10 GHz), εξαιρετική θερμική σταθερότητα και αντοχή στη ακτινοβολία, εξασφαλίζοντας τις πιο απαιτητικές ραδιοσυχνότητες, μικροκυμάτων,και αεροδιαστημικά σχέδια επιτυγχάνουν βέλτιστη απόδοση και αξιοπιστία.

Είτε αναπτύσσετε συστήματα κεραίας 5G/6G, αυτοκινητοβιομηχανικό ραντάρ, ωφέλιμα φορτία δορυφορικής επικοινωνίας, είτε ενισχυτές υψηλής ισχύος RF, η ομάδα μηχανικών μας είναι έτοιμη να υποστηρίξει το έργο σας.Για τεχνικές διαβουλεύσειςΑναμένουμε να είμαστε ο έμπιστος συνεργάτης σας στην καινοτομία υψηλής συχνότητας.
