WL-CT615 DK6.15 Υψηλής απόδοσης θερμοστεγείς υδρογονάνθρακες/κεραμικό λαμινίτη και προσαρμοσμένη λύση PCB 2 στρωμάτων

Περιγραφή προϊόντων



Λύση πλακέτας τυπωμένου κυκλώματος (PCB) 2 στρώσεων υψηλής απόδοσης WL-CT615 από θερμοσκληρυνόμενο υδρογονάνθρακα/κεραμικό ελασματοποιημένο υλικό και κατά παραγγελία

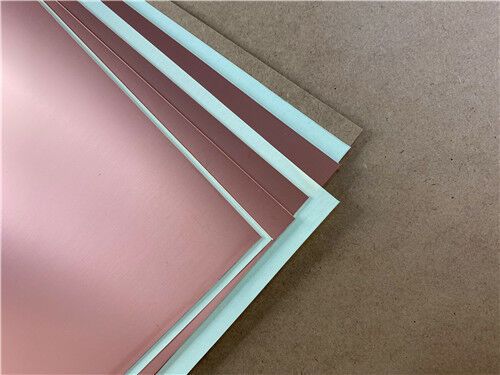

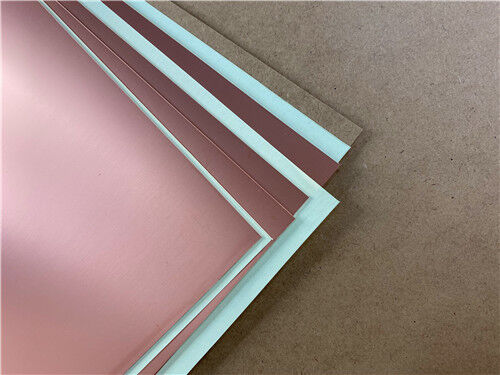

Εισαγωγή στο WL-CT615

Το WL-CT615 είναι ένα υψηλής απόδοσης θερμοσκληρυνόμενο ελασματοποιημένο υλικό υψηλής συχνότητας με βάση ρητίνη, κατασκευασμένο από το εργοστάσιο Taizhou Wangling Insulation Material Factory. Ανήκει στη σειρά WL-CT ελασματοποιημένων υλικών με επικάλυψη χαλκού από υαλοΐνες και κεραμικά πολυμερή. Το διηλεκτρικό στρώμα αποτελείται από ρητίνη υδρογονάνθρακα, κεραμικά πληρωτικά και ενίσχυση από υαλοΐνες, παρέχοντας εξαιρετική απόδοση χαμηλών απωλειών, διατηρώντας παράλληλα εξαιρετική επεξεργασιμότητα PCB.



Ένα από τα βασικά πλεονεκτήματα του WL-CT615 είναι η επεξεργασία συμβατή με FR4. Σε αντίθεση με τα υλικά με βάση το PTFE που απαιτούν εξειδικευμένο χειρισμό, το WL-CT615 μπορεί να επεξεργαστεί χρησιμοποιώντας τυπικές τεχνικές κατασκευής FR4, προσφέροντας ανώτερη σταθερότητα και συνέπεια κυκλώματος, ενώ απλοποιεί σημαντικά τη διαδικασία κατασκευής. Αυτό το καθιστά ιδανική αντικατάσταση για παρόμοια ξένα προϊόντα.



Η ρητίνη υδρογονάνθρακα και το σύνθετο κεραμικό σύστημα προσφέρουν εξαιρετικά χαμηλή διηλεκτρική απώλεια, αντοχή σε υψηλές θερμοκρασίες και εξαιρετική θερμική σταθερότητα. Το υλικό διαθέτει υψηλό Tg που υπερβαίνει τους 280°C, εξασφαλίζοντας διαστασιακή σταθερότητα και αξιόπιστη ποιότητα οπών με επιμετάλλωση ακόμη και σε αυξημένες θερμοκρασίες.



Η σειρά WL-CT προσφέρει ένα ευρύ φάσμα διηλεκτρικών σταθερών, συμπεριλαμβανομένων των 3.00, 3.30, 3.38, 3.48, 4.10 και 6.15, παρέχοντας ευελιξία σχεδιασμού σε διάφορες εφαρμογές.



Επιλογές Φύλλου Χαλκού

Τύπος Φύλλου Χαλκού	Βασικά Χαρακτηριστικά
ED Copper	Τυπικό ηλεκτρολυτικά εναποτεθειμένο χαλκός· συμβατό με όλα τα μοντέλα WL-CT
RTF Copper	Αντίστροφα επεξεργασμένο φύλλο με συγκολλητική βάση· βελτιώνει την αντοχή ξεφλουδίσματος· δεν είναι διαθέσιμο για WL-CT615



Σημείωση: Το WL-CT615 περιορίζεται μόνο σε φύλλο χαλκού ED. Άλλα μοντέλα WL-CT μπορούν να παραδοθούν είτε με χαλκό ED είτε με RTF.



Βασικές Τεχνικές Προδιαγραφές (WL-CT615)

Ιδιότητα	Συνθήκη Δοκιμής	Μονάδα	Τιμή WL-CT615
Διηλεκτρική Σταθερά (Τυπική) @ 10 GHz	10 GHz	—	6.15
Διηλεκτρική Σταθερά (Σχεδιασμός) @ 10 GHz	10 GHz, 50Ω Microstrip	—	6.4
Ανοχή Διηλεκτρικής Σταθεράς	—	—	±0.15
Συντελεστής Διάχυσης @ 2 GHz	2 GHz	—	0.0032
Συντελεστής Διάχυσης @ 10 GHz	10 GHz	—	0.004
Θερμικός Συντελεστής Dk	-55°C έως +150°C	ppm/°C	-122
Αντοχή Ξεφλουδίσματος (1 oz ED Copper)	1 oz, Κανονική Κατάσταση	N/mm	0.9
Αντίσταση Όγκου	Κανονική Κατάσταση	MΩ·cm	2×10⁷
Αντίσταση Επιφάνειας	Κανονική Κατάσταση	MΩ	5×10⁶
Ηλεκτρική Αντοχή (Άξονας Ζ)	5 kV, 500 V/s	kV/mm	30
Τάση Διάσπασης (Άξονας XY)	5 kV, 500 V/s	kV	25
CTE – Άξονας Χ	-55°C έως +288°C	ppm/°C	15
CTE – Άξονας Υ	-55°C έως +288°C	ppm/°C	17
CTE – Άξονας Ζ	-55°C έως +288°C	ppm/°C	33
Θερμική Καταπόνηση	288°C, 10s, 3 κύκλοι	—	Χωρίς Αποκόλληση
Απορρόφηση Υγρασίας	23.5±2°C, 24 ώρες	%	0.08
Πυκνότητα	Θερμοκρασία Δωματίου	g/cm³	2.18
Μακροχρόνια Θερμοκρασία Λειτουργίας	—	°C	-55 έως +260
Θερμική Αγωγιμότητα (Άξονας Ζ)	—	W/(m·K)	0.72
Αναφλεκτότητα	—	UL-94	V-0
Tg (Θερμοκρασία Μετάβασης Υάλου)	—	°C	>280
Td (Θερμοκρασία Αποσύνθεσης)	Έναρξη	°C	398
Περιεκτικότητα σε Αλογόνα	—	—	Χωρίς Αλογόνα
Σύνθεση Υλικού	—	—	Υδρογονάνθρακας + Κεραμικό + Υαλοΐνες



Χαρακτηριστικά & Οφέλη

Το WL-CT615 προσφέρει ένα ολοκληρωμένο σύνολο πλεονεκτημάτων για εφαρμογές υψηλής συχνότητας και υψηλής αξιοπιστίας:





Χαρακτηριστικό	Περιγραφή
Υψηλή Διηλεκτρική Σταθερά (6.15)	Επιτρέπει τη σμίκρυνση κυκλωμάτων και τη μείωση του μήκους κύματος για συμπαγείς σχεδιασμούς
Στενή Ανοχή Dk (±0.15)	Εξαιρετική συνέπεια από παρτίδα σε παρτίδα για αξιόπιστη απόδοση
Χαμηλός Συντελεστής Διάχυσης	0.0040 @ 10 GHz – κατάλληλο για ακεραιότητα σήματος υψηλής συχνότητας
Υψηλό Tg (>280°C)	Διατηρεί τη διαστασιακή σταθερότητα και την αξιοπιστία PTH σε αυξημένες θερμοκρασίες
CTE Συμβατό με Χαλκό (15/17 ppm/°C)	Ταιριάζει με τη διαστολή του χαλκού για αξιόπιστες οπές με επιμετάλλωση
Υψηλή Θερμική Αγωγιμότητα (0.72 W/m·K)	Ανώτερο από θερμοπλαστικές εναλλακτικές· υποστηρίζει εφαρμογές υψηλής ισχύος
Αντοχή στην Ακτινοβολία	Διατηρεί σταθερές διηλεκτρικές και φυσικές ιδιότητες μετά από έκθεση σε ακτινοβολία
Χαμηλή Εκπομπή Αερίων	Πληροί τις απαιτήσεις αεροδιαστημικής για κενό εκπομπής αερίων
Χωρίς Αλογόνα	Φιλικό προς το περιβάλλον
Αναφλεκτότητα UL 94 V-0	Πληροί αυστηρές απαιτήσεις ασφαλείας





Επεξεργασία Συμβατή με FR4: Μπορεί να κατασκευαστεί χρησιμοποιώντας τυπικές τεχνικές κατασκευής FR4 – δεν απαιτείται εξειδικευμένη επεξεργασία, σε αντίθεση με τα υλικά PTFE. Αυτό απλοποιεί την παραγωγή, μειώνει το κόστος και βελτιώνει τη συνέπεια του κυκλώματος.



Ανώτερη Θερμική Σταθερότητα: Με υψηλό Tg (>280°C) και χαμηλό TCDk (-122 ppm/°C), το WL-CT615 διατηρεί σταθερή ηλεκτρική απόδοση σε ένα ευρύ φάσμα θερμοκρασιών.



Υψηλή Αξιοπιστία PTH: Το χαμηλό CTE στον άξονα Ζ (33 ppm/°C) σε συνδυασμό με το συμβατό με χαλκό CTE XY εξασφαλίζει αξιόπιστη ακεραιότητα οπών με επιμετάλλωση υπό θερμικούς κύκλους.



Εξαιρετική Θερμική Διαχείριση: Θερμική αγωγιμότητα 0.72 W/(m·K) – υπερβαίνει τα τυπικά θερμοπλαστικά υλικά – επιτρέπει την αποτελεσματική απαγωγή θερμότητας σε εφαρμογές ισχύος.



Αντοχή στην Ακτινοβολία & Χαμηλή Εκπομπή Αερίων: Κατάλληλο για αεροδιαστημικές, διαστημικές και αμυντικές εφαρμογές που απαιτούν εξαιρετική αξιοπιστία.



Ευέλικτες Επιλογές Σχεδιασμού: Διαθέσιμο σε πολλαπλές τιμές Dk και συμβατό με πλάκες αλουμινίου για θωράκιση και απαγωγή θερμότητας.



Οικονομικά Αποδοτικό: Εμπορικής ποιότητας, παραγωγή μεγάλου όγκου με εξαιρετική αναλογία τιμής προς απόδοση.

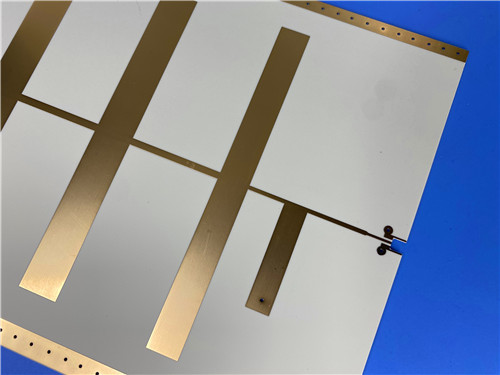

Λύση PCB 2 στρώσεων κατά παραγγελία σε WL-CT615

Αξιοποιώντας τις προηγμένες ιδιότητες του WL-CT615, προσφέρουμε την ακόλουθη λύση άκαμπτης πλακέτας PCB 2 στρώσεων σχεδιασμένη με ακρίβεια. Αυτός ο σχεδιασμός είναι ιδανικός για εφαρμογές υψηλής συχνότητας που απαιτούν εξαιρετική θερμική σταθερότητα, επεξεργασία συμβατή με FR4 και αξιόπιστη ηλεκτρική απόδοση.





Λεπτομέρειες Κατασκευής PCB

Παράμετρος	Προδιαγραφή
Βασικό Υλικό	Wangling WL-CT615 (ED Copper)
Αριθμός Στρώσεων	2
Μέγεθος Τελικής Πλακέτας	99.03 mm × 45.6 mm (±0.15 mm)
Πάχος Τελικής Πλακέτας	0.3 mm
Ελάχιστο Ίχνος / Διάκενο	4 / 5 mils
Ελάχιστο Μέγεθος Οπής	0.4 mm (μόνο διαμπερείς οπές· χωρίς τυφλές οπές)
Βάρος Εξωτερικού Χαλκού	1 oz (35 μm)
Πάχος Επιμετάλλωσης Οπών	20 μm
Επιφανειακή Επεξεργασία	ENEPIG (Ηλεκτρολυτικός Νικέλιο Ηλεκτρολυτικός Παλλάδιο Εμβάπτισης Χρυσός)
Επάνω Μεταξοτυπία	Λευκό
Κάτω Μεταξοτυπία	Λευκό
Επάνω Μάσκα Συγκόλλησης	Πράσινο
Κάτω Μάσκα Συγκόλλησης	Πράσινο
Ηλεκτρικός Έλεγχος	100% πριν από την αποστολή
Αποδεκτό Πρότυπο Ποιότητας	IPC-Class-2
Μορφή Σχεδίου	Gerber RS-274-X
Παγκόσμια Διαθεσιμότητα	Παγκόσμια αποστολή



Σημαντικά Σημεία Σχεδιασμού & Κατασκευής



Επεξεργασία Συμβατή με FR4: Το WL-CT615 μπορεί να επεξεργαστεί χρησιμοποιώντας τυπικές τεχνικές κατασκευής FR4, προσφέροντας μικρότερους χρόνους παράδοσης, χαμηλότερο κόστος και ανώτερη συνέπεια κυκλώματος σε σύγκριση με υλικά με βάση το PTFE.



Σχεδιασμός Υψηλού Dk: Με Dk 6.15 ± 0.15, αυτή η πλακέτα PCB επιτρέπει σημαντική μείωση του μεγέθους του κυκλώματος, ιδανική για συμπαγείς μονάδες RF και μικροκυμάτων.



Δυνατότητα Λεπτών Χαρακτηριστικών: Υποστηρίζει ίχνη/διάκενα 4/5 mil και μικρο-οπές 0.4 mm, επιτρέποντας πυκνές διατάξεις κυκλωμάτων υψηλής συχνότητας.



Πράσινη Μάσκα Συγκόλλησης και στις δύο πλευρές: Παρέχει ολοκληρωμένη προστασία για τα επάνω και κάτω χάλκινα στρώματα, εξασφαλίζοντας μακροχρόνια αξιοπιστία.



Λευκή Μεταξοτυπία και στις δύο πλευρές: Σαφής αναγνώριση εξαρτημάτων και στις δύο πλευρές διευκολύνει τη συναρμολόγηση και την επιθεώρηση.



Επιφανειακή Επεξεργασία ENEPIG: Ηλεκτρολυτικός Νικέλιο Ηλεκτρολυτικός Παλλάδιο Εμβάπτισης Χρυσός (ENEPIG) παρέχει μια επίπεδη, εξαιρετικά συγκολλήσιμη επιφάνεια με εξαιρετική αντοχή στην οξείδωση. Το στρώμα παλλαδίου αποτρέπει τη διάβρωση του νικελίου (σύνδρομο μαύρης πλάκας), εξασφαλίζοντας ανώτερη ικανότητα συγκόλλησης καλωδίων και μακροχρόνια αξιοπιστία – ιδανικό για εφαρμογές αεροδιαστημικής και άμυνας υψηλής αξιοπιστίας.



Εξαιρετική Αξιοπιστία PTH: Με επιμετάλλωση οπών 20 μm και χαμηλό CTE στον άξονα Ζ (33 ppm/°C), η πλακέτα PCB προσφέρει εξαιρετική ακεραιότητα οπών με επιμετάλλωση.



Αυστηρός Έλεγχος Ποιότητας: Κάθε πλακέτα υποβάλλεται σε 100% ηλεκτρικό έλεγχο και κατασκευάζεται σύμφωνα με τα πρότυπα IPC-Class-2, εγγυώμενη σταθερή ποιότητα και απόδοση.





Τυπικές Εφαρμογές



Κεραίες Βασικού Σταθμού & Κεραίες Δορυφόρων

Ραντάρ Αυτοκινήτων, Αισθητήρες & Συστήματα Πλοήγησης

Ενισχυτές Ισχύος

Δορυφορικές Κεφαλές Υψηλής Συχνότητας

Συσκευές & Φίλτρα RF

Κεραίες WiMAX & Κατανεμημένες Κεραίες

Κεραίες Φασικής Διάταξης & Δίκτυα Διαμόρφωσης Δέσμης

Εξοπλισμός Αεροδιαστημικής & Άμυνας





Συμπέρασμα

Ως εξειδικευμένος προμηθευτής προσαρμοσμένων πλακετών κυκλωμάτων υψηλής συχνότητας, συνδυάζουμε την αποδεδειγμένη απόδοση του Wangling WL-CT615 – ενός θερμοσκληρυνόμενου ελασματοποιημένου υλικού υδρογονάνθρακα/κεραμικού με εξαιρετική θερμική σταθερότητα, επεξεργασία συμβατή με FR4 και υψηλή αξιοπιστία – με τις δυνατότητες κατασκευής ακριβείας μας για την παροχή λύσεων PCB παγκόσμιας κλάσης. Η προσφορά μας 2 στρώσεων αξιοποιεί πλήρως την υψηλή διηλεκτρική σταθερά (6.15), τις χαμηλές απώλειες (0.0040 @ 10 GHz), το υψηλό Tg (>280°C), το συμβατό με χαλκό CTE και την ανώτερη θερμική αγωγιμότητα (0.72 W/m·K) του WL-CT615, διασφαλίζοντας ότι οι πιο απαιτητικοί σχεδιασμοί σας RF, αεροδιαστημικής και άμυνας επιτυγχάνουν βέλτιστη απόδοση και αξιοπιστία.





Είτε αναπτύσσετε συστήματα ραντάρ αυτοκινήτων, δορυφορικά συστήματα επικοινωνιών, κεραίες βασικού σταθμού ή ενισχυτές RF υψηλής ισχύος, η ομάδα μηχανικών μας είναι έτοιμη να υποστηρίξει το έργο σας.



Για τεχνικές συμβουλές, δείγματα ή παραγγελίες όγκου, επικοινωνήστε μαζί μας σήμερα.



Ανυπομονούμε να γίνουμε ο αξιόπιστος συνεργάτης σας στην καινοτομία υψηλής συχνότητας.
