TP440 Υψηλής συχνότητας θερμοπλαστικό PPO/κεραμικό λαμινίτη και προσαρμοσμένη λύση PCB 2 στρωμάτων

1. εισαγωγή στο TP440

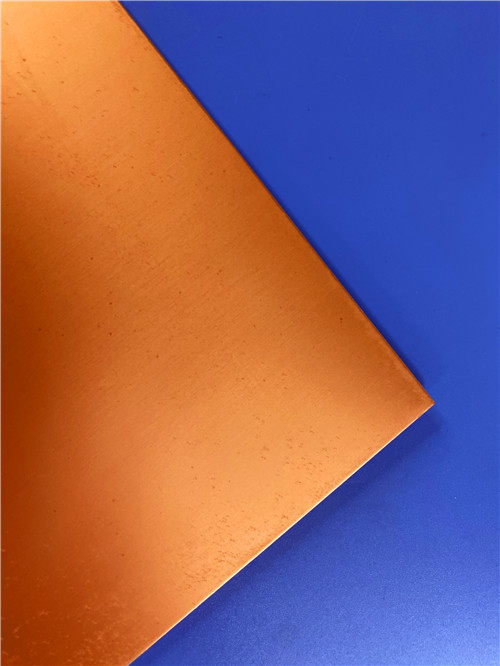

TP440είναι ένα μοναδικό θερμοπλαστικό στρώμα υψηλής συχνότητας που κατασκευάζεται από το εργοστάσιο υλικών μόνωσης Taizhou Wangling.ρητίνη πολυφαινυλενοξειδίου (PPO)Αυτό το καινοτόμο υλικό παράγεται μέσω μιας εξειδικευμένης διαδικασίας κατασκευής που επιτρέπει την ακριβή ρύθμιση της διηλεκτρικής σταθεράςρητίνη από κεραμική σε PPOαναλογία.

Σε αντίθεση με τα κεραμικά υποστρώματα ή τα υλικά PTFE ενισχυμένα με γυαλί ίνες, το TP440 προσφέρει έναν εξαιρετικό συνδυασμό υψηλών ηλεκτρικών επιδόσεων, εξαιρετικής μηχανικής επεξεργασίας,και αποδοτική επεξεργασίαΔιατίθεται σε τρεις διαμορφώσεις:

Το TP440 διαθέτει ειδικά μια διηλεκτρική σταθερά 4,4 ± 0,09 στα 10 GHz, γεγονός που το καθιστά ιδανική επιλογή για εφαρμογές που απαιτούν μέτρια διηλεκτρική σταθερά, εξαιρετικά χαμηλές απώλειες,και εξαιρετική απόδοση σε χαμηλές θερμοκρασίες.

2Βασικές τεχνικές προδιαγραφές (TP440)

3. Χαρακτηριστικά και οφέλη

Το TP440 προσφέρει ένα μοναδικό συνδυασμό πλεονεκτημάτων για εφαρμογές υψηλής συχνότητας και εξειδικευμένες εφαρμογές:

Ανώτερη ηλεκτρική απόδοση:Η απουσία υαλοπίνακα εξαλείφει τις ανισοτροπικές επιδράσεις, παρέχοντας συνεπή ηλεκτρική απόδοση σε όλες τις κατευθύνσεις.0010 @ 10 GHz) εξασφαλίζει ελάχιστη απώλεια σήματος.

Εξαιρετική απόδοση σε χαμηλές θερμοκρασίες:Με μακροχρόνια θερμοκρασία λειτουργίας κάτω από -100 °C, το TP440 είναι ιδανικό για αεροδιαστημικές, πυραυλικές και κρυογενείς εφαρμογές όπου άλλα υλικά μπορεί να αποτύχουν.

Πολυδιάστατες διηλεκτρικές σταθερές:Η διηλεκτρική σταθερά μπορεί να επιλεγεί από 3 έως 25 σύμφωνα με τις απαιτήσεις του κυκλώματος, προσφέροντας απαράμιλλη ευελιξία σχεδιασμού.

Ανώτερη μηχανική ικανότητα:Σε αντίθεση με τα κεραμικά υποστρώματα, το TP440 μπορεί εύκολα να μεταποιηθεί με τη χρήση τυποποιημένων μεθόδων (τρύπανση, στροφή, άλεση, κούρεμα, χαρακτική), μειώνοντας σημαντικά το κόστος κατασκευής και τους χρόνους παραγωγής.

Αξιόπιστη προσκόλληση χαλκού:Η προσκόλληση μεταξύ χαλκού και διηλεκτρικού είναι πιο αξιόπιστη από τα κεραμικά υποστρώματα με επικαλύψεις υπό κενό, εξασφαλίζοντας μακροχρόνια αξιοπιστία.

Χαμηλή απορρόφηση υγρασίας (≤ 0,01%):Εξαιρετική σταθερότητα σε υγρό περιβάλλον, μεταξύ των χαμηλότερων στον κλάδο.

Αντίσταση στην ακτινοβολία και χαμηλή εκπομπή αερίων:Κατάλληλο για διαστημικές και αμυντικές εφαρμογές.

Κόστος-αποτελεσματικότητα:Υψηλές αποδόσεις και σημαντικά χαμηλότερα κόστη επεξεργασίας σε σύγκριση με τα κεραμικά υποστρώματα.

Σημαντικές σκέψεις για την επεξεργασία

Το TP440 είναι θερμοπλαστικό υλικό με ειδικές απαιτήσεις επεξεργασίας:

4Προσαρμοσμένη λύση PCB 2 στρωμάτων στο TP440

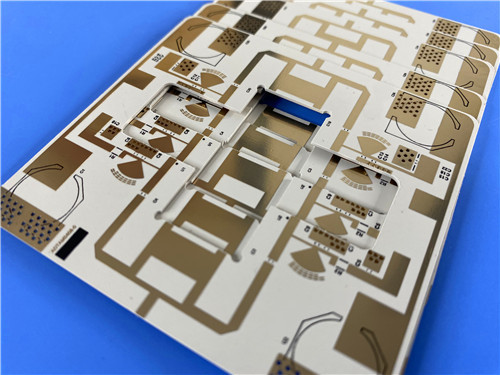

Εκμεταλλευόμενοι τις μοναδικές ιδιότητες του TP440, προσφέρουμε την παρακάτω ακριβή κατασκευή 2 στρωμάτων άκαμπτων PCB λύσης.και άλλες εφαρμογές υψηλής αξιοπιστίας που απαιτούν εξαιρετικές επιδόσεις σε χαμηλές θερμοκρασίες και εξαιρετική μηχανική ικανότητα.

Λεπτομέρειες κατασκευής PCB

Σημαντικά σημεία σχεδιασμού και κατασκευής

Βέλτιστο πάχος:1.5 mm διηλεκτρικός πυρήναςπαρέχει εξαιρετική μηχανική ακαμψία και σταθερότητα διαστάσεων, ιδανική για εφαρμογές που απαιτούν ισχυρή δομική υποστήριξη.

Μετριοπαθής σχεδιασμός:Dk του 4.4± 0.09, αυτό το PCB παρέχει μια ισορροπημένη λύση για ένα ευρύ φάσμα κυκλωμάτων ραδιοσυχνοτήτων και μικροκυμάτων που απαιτούν μέτρια διηλεκτρική σταθερά και χαμηλή απώλεια.

Υπερ-χαμηλή απόδοση απώλειας: Ο συντελεστής διάσπασης 0,0010 στα 10 GHz εξασφαλίζει ελάχιστη απώλεια εισαγωγής και εξαιρετική ακεραιότητα σήματος.

Δυνατότητα λεπτών χαρακτηριστικών: Υποστηρίζει 5/8 mil trace/space και 0,3 mm micro-vias, επιτρέποντας πυκνή διάταξη κυκλωμάτων υψηλής συχνότητας.

Χωρίς μάσκα συγκόλλησης:Γυμνή επιφάνεια από χαλκό με χρυσαφένιο φινίρισμα βύθισηςπαρέχει βέλτιστη ακεραιότητα σήματος για υψηλής συχνότητας σχεδιασμούς, ελαχιστοποιώντας παρασιτικές επιπτώσεις.

Μαύρη μεταξοειδής οθόνη στην κορυφή: σαφής αναγνώριση του εξαρτήματος για συναρμολόγηση και επιθεώρηση.

Πληροφορίες σχετικά με την εφαρμογή των προδιαγραφών για την προώθηση της τεχνολογικής ανάπτυξης

Εξαιρετική αξιοπιστία PTH:20 μm μέσω επικάλυψης, το PCB προσφέρει αξιόπιστη ακεραιότητα.

Εξαιρετικές επιδόσεις σε χαμηλές θερμοκρασίες: το εύρος θερμοκρασίας λειτουργίας του TP440 εκτείνεται μέχρι-100 °C,που κάνει αυτό το PCB ιδανικό για εξαιρετικά κρύα περιβάλλοντα.

Υψηλότερη μηχανική ικανότητα: Η πλακέτα μπορεί να μηχανωθεί εύκολα χρησιμοποιώντας τυποποιημένες μεθόδους, εξασφαλίζοντας ακριβή κατασκευή και οικονομική παραγωγή.

Σκληρός έλεγχος ποιότητας: κάθε σανίδα υποβάλλεται σε100% ηλεκτρική δοκιμήκαι είναι κατασκευασμένο γιαΠρότυπα IPC-Τάξη 2, διασφαλίζοντας σταθερή ποιότητα και απόδοση.

Κατευθυντήριες γραμμές για την κρίσιμη επεξεργασία

Λόγω της θερμοπλαστικής φύσης του TP440, παρακαλείστε να τηρείτε τις ακόλουθες κατευθυντήριες γραμμές για τη συναρμολόγηση και τη χρήση:

Συναρμολόγηση: Συνιστάται η χειροκίνητη συγκόλληση με σίδερο σταθερής θερμοκρασίας.

Επιστροφική συγκόλληση: γενικά δεν συνιστάται.

Θερμική δοκιμή: Δεν είναι κατάλληλη για δοκιμές θερμικών σοκ σε θερμοκρασία 260 °C.

Θερμοκρασία λειτουργίας: Το εύρος μακροχρόνιας χρήσης είναι -100 °C έως +150 °C. Η υπέρβαση των 180 °C μπορεί να προκαλέσει παραμόρφωση, απολέπιση χαλκού ή αλλαγές στην ηλεκτρική απόδοση.

Πολυεπίπεδη επεξεργασία: Γενικά δεν συνιστάται, συμβουλευτείτε την ομάδα μηχανικών μας για τις ειδικές απαιτήσεις.

5Τυπικές εφαρμογές

Αντενές GPS

Ηλεκτρονικά όργανα για πυραύλους

Συστήματα φυτίλισης

Μικροσκοπικές κεραίες

Συστήματα πλοήγησης Beidou

Εργαλεία αεροδιαστημικού εξοπλισμού

Συστήματα ραντάρ

Εγκαταστάσεις δοκιμής υψηλής συχνότητας

6Συμπέρασμα.

Ως εξειδικευμένος προμηθευτής προσαρμοσμένων πλακών κυκλωμάτων υψηλής συχνότητας, συνδυάζουμε τις μοναδικές ιδιότητες του Wangling TP440ΠΡΟ/κεραμικό στρώμαΜε εξαιρετικές επιδόσεις σε χαμηλές θερμοκρασίες, εξαιρετική μηχανική ικανότητα και εξαιρετικά χαμηλές απώλειες με τις ικανότητές μας για ακριβή κατασκευή για την παροχή λύσεων PCB παγκόσμιας κλάσης.Δύο στρώσειςπροσφέροντας πλήρη αξιοποίηση της μέτριας διηλεκτρικής σταθεράς του TP440 (4.4), εξαιρετικά χαμηλή απώλεια (0,0010 @ 10 GHz), εξαιρετικήχαμηλής θερμοκρασίας (από - 100 °C έως + 150 °C), και ανώτερη μηχανική ικανότητα, εξασφαλίζοντας τις πιο απαιτητικές αεροδιαστημικές, αμυντικές και GPS εφαρμογές να επιτύχουν βέλτιστη απόδοση και αξιοπιστία.
