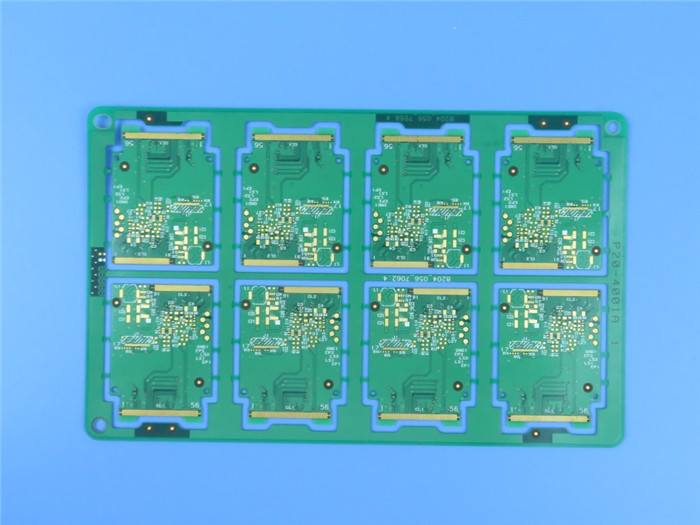

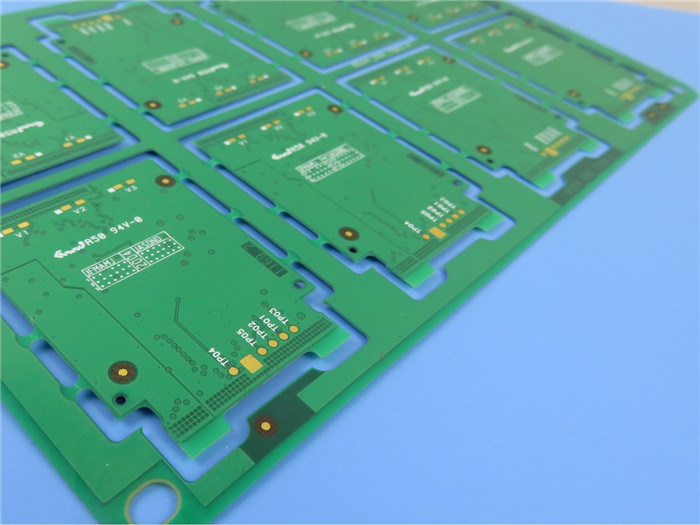

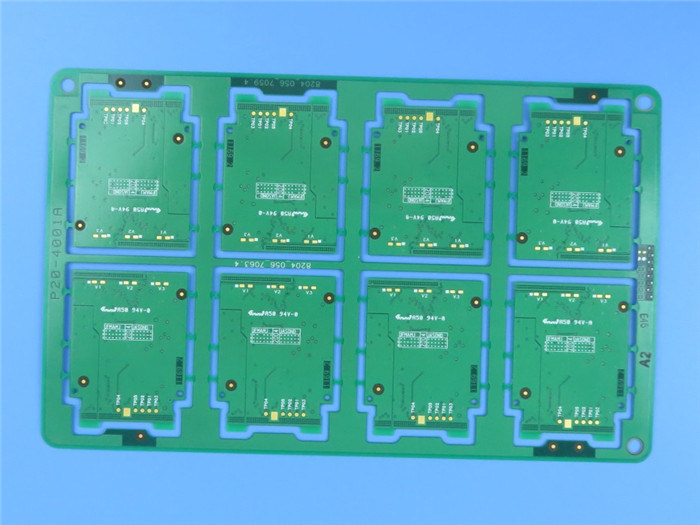

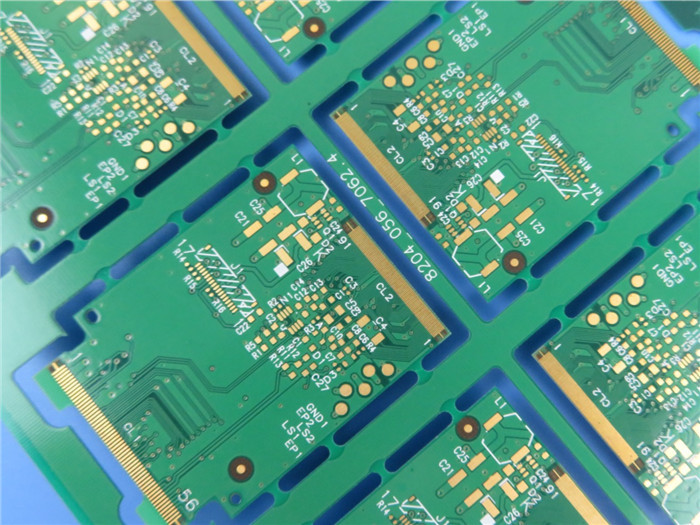

Πλακέτα Τυπωμένου Κυκλώματος (PCB) Χαμηλών Απωλειών σε TU-883 Υπόστρωμα και TU-883P Προεμποτισμένο Πολυστρωματική Πλακέτα TU-883 PCB
(Οι Πλακέτες Τυπωμένου Κυκλώματος είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι μόνο για αναφορά)
Γενική Περιγραφή
Το ThunderClad 2 ( TU-883 ) είναι ένα υλικό πολύ χαμηλών απωλειών που βασίζεται σε ρητίνη υψηλής απόδοσης. Αυτό το υλικό ενισχύεται με κανονικό υφαντό E-glass και σχεδιάζεται με σύστημα ρητίνης πολύ χαμηλής διηλεκτρικής σταθεράς και παράγοντα διάχυσης για εφαρμογές υψηλής ταχύτητας χαμηλών απωλειών, ραδιοσυχνοτήτων και ασύρματων εφαρμογών. Το υλικό ThunderClad 2 είναι κατάλληλο για περιβαλλοντική προστασία χωρίς μόλυβδο και είναι επίσης συμβατό με διαδικασίες FR-4. Τα ελάσματα ThunderClad 2 παρουσιάζουν επίσης εξαιρετική αντοχή στην υγρασία, βελτιωμένη CTE, ανώτερη χημική αντοχή, θερμική σταθερότητα και αντοχή CAF.
Εφαρμογές
Ραδιοσυχνότητες
Backplane, Υπολογιστές υψηλής απόδοσης
Κάρτες γραμμής, Αποθήκευση
Διακομιστές, Τηλεπικοινωνίες, Σταθμός βάσης, Δρομολογητές γραφείου
Πλεονεκτήματα Απόδοσης και Επεξεργασίας
Εξαιρετικές ηλεκτρικές ιδιότητες
Διηλεκτρική σταθερά μικρότερη από 4.0
Παράγοντας διάχυσης μικρότερος από 0.005
Σταθερή και επίπεδη απόδοση Dk/Df σε συχνότητα και θερμοκρασία
Συμβατό με τροποποιημένες διαδικασίες FR-4
Εξαιρετική αντοχή στην υγρασία και συμβατότητα με διαδικασία αναρροής χωρίς μόλυβδο
Βελτιωμένη θερμική διαστολή στον άξονα z
Δυνατότητα κατά του CAF
Εξαιρετική αξιοπιστία μέσω οπών και συγκόλλησης
Χωρίς αλογόνα
Δυνατότητες PCB μας (TU-883)
| Υλικό PCB: |
Ρητίνη Υψηλής Θερμοκρασίας |
| Ονομασία: |
TU-883 |
| Διηλεκτρική σταθερά: |
3.60 στα 1GHz |
| Αριθμός στρώσεων: |
Διπλής στρώσης, Πολυστρωματική, Υβριδική PCB |
| Βάρος χαλκού: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm) |
| Πάχος PCB: |
0.5mm,0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm |
| Μέγεθος PCB: |
≤400mm X 500mm |
| Μάσκα συγκόλλησης: |
Πράσινο, Μαύρο, Ματ Μαύρο, Μπλε, Ματ Μπλε, Κίτρινο, Κόκκινο κ.λπ. |
| Επιφανειακή επεξεργασία: |
Γυμνός χαλκός, HASL, ENIG, OSP, Εμβάπτιση κασσίτερου, Εμβάπτιση ασημιού κ.λπ. |
| Τεχνολογία: |
HDI, Via in pad, Έλεγχος σύνθετης αντίστασης, Τυφλή οπή/Κρυφή οπή, Επιμετάλλωση ακμής, BGA, Οπές με εσοχή κ.λπ. |
Τυπικές Ιδιότητες του TU-883
| |
Τυπικές Τιμές |
Συνθήκη Δοκιμής |
ΠΡΟΔΙΑΓΡΑΦΗ |
| Θερμικές |
|
|
|
| Tg (DMA) |
220 °C |
|
|
| Tg (TMA) |
170 °C |
E-2/105+des |
Δ/Υ |
| Td (TGA) |
420 °C |
|
|
| CTE άξονας z α1 |
35 ppm/°C |
Πριν το Tg |
< 60 ppm/°C |
| CTE άξονας z α2 |
240 ppm/°C |
Μετά το Tg |
< 300 ppm/°C |
| CTE άξονας z |
2.50% |
50 έως 260°C |
< 3.0% |
| Θερμική Καταπόνηση, Ροή Συγκόλλησης, 288°C |
> 60 δευτ. |
A |
> 10 δευτ. |
| T-260 |
> 60 λεπτά |
|
> 30 λεπτά |
| T-288 |
> 60 λεπτά |
E-2/105+des |
> 15 λεπτά |
| T-300 |
> 60 λεπτά |
|
|
| Αναφλεκτότητα |
94V-0 |
E-24/125+des |
94V-0 |
| Ηλεκτρικές |
|
|
|
| Διηλεκτρική σταθερά (RC63%) |
|
|
|
| 1GHz (μέθοδος SPC) |
3.60 |
|
|
| 5GHz (μέθοδος SPC) |
3.58 |
C-24/23/50 |
Δ/Υ |
| 10GHz (μέθοδος SPC) |
3.57 |
|
|
| Εφαπτομένη απωλειών (RC63%) |
|
|
|
| 1GHz (μέθοδος SPC) |
0.0030 |
|
|
| 5GHz (μέθοδος SPC) |
0.0037 |
C-24/23/50 |
Δ/Υ |
| 10GHz (μέθοδος SPC) |
0.0046 |
|
|
| Αντίσταση όγκου |
> 1010 MΩ•cm |
C-96/35/90 |
> 106 MΩ•cm |
| Αντίσταση επιφάνειας |
> 108 MΩ |
C-96/35/90 |
> 104 MΩ |
| Ηλεκτρική αντοχή |
> 40 KV/mm |
- |
> 30 KV/mm |
| Τάση διηλεκτρικής διάρρηξης |
> 50 KV |
- |
> 40 KV |
| Μηχανικές |
|
|
|
| Μέτρο Young |
|
|
|
| Κατεύθυνση στρέβλωσης |
28 GPa |
A |
Δ/Υ |
| Κατεύθυνση γέμισης |
26 GPa |
|
|
| Αντοχή κάμψης |
|
|
|
| Κατά μήκος |
> 60.000 psi |
A |
> 60.000 psi |
| Εγκάρσια |
> 50.000 psi |
A |
> 50.000 psi |
| Αντοχή ξεφλουδίσματος, φύλλο χαλκού 1.0 oz |
4~6 lb/in |
A |
> 4 lb/in |
| Απορρόφηση νερού |
0.08% |
E-1/105+des+D-24/23 |
< 0.8 % |
