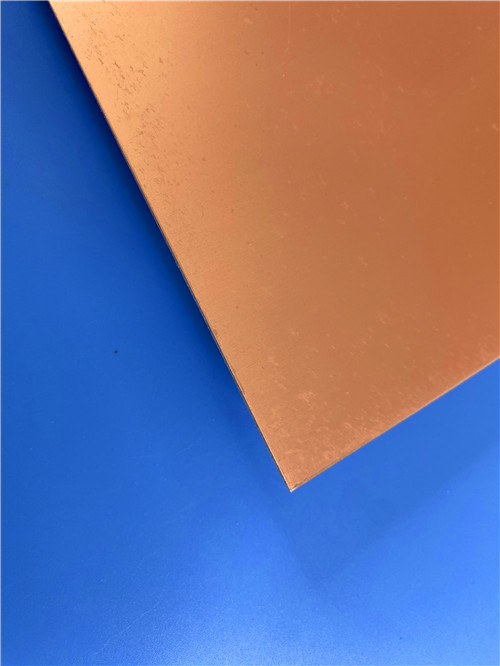

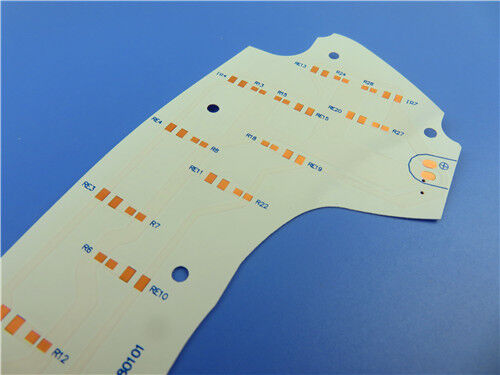

Wangling TFA1020 διπλής όψης υλικό PCB Αεροδιαστημικής ποιότητας PTFE/Κεραμικό Σύνθετο ελασματοποιημένο με RTF (Αντίστροφα Επεξεργασμένο Φύλλο)

Περιγραφή προϊόντων

TFA1020 Αεροδιαστημικό Σύνθετο Υλικό PTFE/Κεραμικού & Εξατομικευμένη Λύση PCB 2 στρώσεων εξαιρετικά λεπτού πάχους



1. Εισαγωγή στο TFA1020

Το TFA1020 είναι ένα υψηλής ποιότητας αεροδιαστημικό υλικό υψηλής συχνότητας που ανήκει στη σειρά TFA, κατασκευασμένο από το εργοστάσιο Taizhou Wangling Insulation Material. Το διηλεκτρικό στρώμα αποτελείται από ρητίνη PTFE και κεραμικά πληρωτικά – χωρίς καμία ενίσχυση από υαλοΐνες. Σε αντίθεση με τα παραδοσιακά υλικά PTFE που χρησιμοποιούν υαλοΐνες εμποτισμένες με ρητίνη, η σειρά TFA χρησιμοποιεί μια προηγμένη διαδικασία κατασκευής προκατασκευασμένων φύλλων, ακολουθούμενη από μια εξειδικευμένη τεχνική ελασματοποίησης, με αποτέλεσμα ανώτερες ηλεκτρικές, θερμικές και μηχανικές ιδιότητες.



Η απουσία υαλοΐνων εξαλείφει το "φαινόμενο υαλοΐνας" που μπορεί να προκαλέσει διακυμάνσεις στη διηλεκτρική σταθερά και αυξημένες απώλειες σε υψηλές συχνότητες. Αντ' αυτού, το TFA1020 χρησιμοποιεί έναν μεγάλο όγκο ομοιόμορφα διασκορπισμένων ειδικών νανο-κεραμικών αναμεμειγμένων με ρητίνη PTFE, προσφέροντας:



• Εξαιρετική σταθερότητα συχνότητας έως 77 GHz, υποστηρίζοντας εφαρμογές χιλιοστομετρικού κύματος και αυτόνομων ραντάρ
• Ελάχιστη διηλεκτρική απώλεια – η χαμηλότερη στην κατηγορία του
• Χαμηλότερη ανισοτροπία X/Y/Z για σταθερή απόδοση σε όλες τις κατευθύνσεις
• Συμβατότητα CTE με χαλκό για αξιόπιστη ακεραιότητα οπών επιμεταλλωμένων
• Σταθερά διηλεκτρικά χαρακτηριστικά θερμοκρασίας





Η σειρά TFA προσφέρει τέσσερις επιλογές διηλεκτρικής σταθεράς: 2.94, 3.0, 6.15 και 10.2, που αντιστοιχούν στους αριθμούς εξαρτημάτων TFA294, TFA300, TFA615 και TFA1020.Η σειρά TFA διατίθεται στάνταρ με RTF (Reverse-Treated Foil) φύλλο χαλκού χαμηλής τραχύτητας, το οποίο μειώνει την απώλεια αγωγού, ενώ παρέχει εξαιρετική αντοχή ξεφλουδίσματος. Το ελασμένο φύλλο χαλκού είναι επίσης διαθέσιμο ως επιλογή, και το υλικό μπορεί να παραδοθεί με πλάκες αλουμινίου ή χαλκού για βελτιωμένη θερμική διαχείριση.2. Βασικές Τεχνικές Προδιαγραφές (TFA1020)ΙδιότηταΣυνθήκη ΔοκιμήςΜονάδαΤιμή TFA1020



Διηλεκτρική Σταθερά (Τυπική) @ 10 GHz10 GHz—





10.2

Διηλεκτρική Σταθερά (Σχεδιασμός) @ 10 GHz	10 GHz, 50Ω Microstrip	—	10.7
Ανοχή Διηλεκτρικής Σταθεράς	-55°C έως +150°C	Επιτρέπει σημαντική σμίκρυνση κυκλωμάτων και μείωση μήκους κύματος	±0.20
Συντελεστής Διάχυσης @ 10 GHz	10 GHz	Επιτρέπει σημαντική σμίκρυνση κυκλωμάτων και μείωση μήκους κύματος	0.0015
Συντελεστής Διάχυσης @ 20 GHz	Επιτρέπει σημαντική σμίκρυνση κυκλωμάτων και μείωση μήκους κύματος	Επιτρέπει σημαντική σμίκρυνση κυκλωμάτων και μείωση μήκους κύματος	0.0017
Θερμικός Συντελεστής Dk	-55°C έως +150°C	Επιτρέπει σημαντική σμίκρυνση κυκλωμάτων και μείωση μήκους κύματος	-340
Αντοχή Ξεφλουδίσματος (Χαλκός 1 oz RTF)	1 oz, Κανονική Κατάσταση	Επιτρέπει σημαντική σμίκρυνση κυκλωμάτων και μείωση μήκους κύματος	>1.6
Αντίσταση Όγκου	Κανονική Κατάσταση	%	≥5×10⁷
Αντίσταση Επιφάνειας	Κανονική Κατάσταση	MΩ	≥5×10⁷
Ηλεκτρική Αντοχή (άξονας Z)	5 kV, 500 V/s	kV/mm	>25
Τάση Διάσπασης (άξονας XY)	5 kV, 500 V/s	kV	>25
CTE – άξονας X	-55°C έως +288°C	ppm/°C	16
CTE – άξονας Y	-55°C έως +288°C	ppm/°C	16
CTE – άξονας Z	20±2°C, 24 ώρες	%	Χωρίς Αποκόλληση
Θερμική Καταπόνηση	20±2°C, 24 ώρες	%	Χωρίς Αποκόλληση
Απορρόφηση Υγρασίας	20±2°C, 24 ώρες	%	0.015
Πυκνότητα	Θερμοκρασία Δωματίου	Επιτρέπει σημαντική σμίκρυνση κυκλωμάτων και μείωση μήκους κύματος	3
Μακροχρόνια Θερμοκρασία Λειτουργίας	—	°C	-55 έως +260
Θερμική Αγωγιμότητα (άξονας Z)	—	W/(m·K)	0.88
Αναφλεκτότητα	Επιτρέπει σημαντική σμίκρυνση κυκλωμάτων και μείωση μήκους κύματος	Το TFA1020 προσφέρει ένα ολοκληρωμένο σύνολο πλεονεκτημάτων για εφαρμογές υψηλής συχνότητας, αεροδιαστημικές και υψηλής αξιοπιστίας:	V-0
Td (Θερμοκρασία Αποσύνθεσης)	Επιτρέπει σημαντική σμίκρυνση κυκλωμάτων και μείωση μήκους κύματος	°C	505
Σύνθεση Υλικού	Επιτρέπει σημαντική σμίκρυνση κυκλωμάτων και μείωση μήκους κύματος	—	PTFE + Κεραμικό
Σημείωση: Για διηλεκτρικά πάχους άνω των 1.5 mm, μπορεί να προστεθεί μια πολύ μικρή ποσότητα υαλοΐνας για δομική ενίσχυση.	3. Χαρακτηριστικά & Οφέλη	Το TFA1020 προσφέρει ένα ολοκληρωμένο σύνολο πλεονεκτημάτων για εφαρμογές υψηλής συχνότητας, αεροδιαστημικές και υψηλής αξιοπιστίας:	Χαρακτηριστικό
Περιγραφή	Επιτρέπει σημαντική σμίκρυνση κυκλωμάτων και μείωση μήκους κύματος	Επιτρέπει σημαντική σμίκρυνση κυκλωμάτων και μείωση μήκους κύματος	Στενή Ανοχή Dk (±0.20)



Εξαιρετική συνέπεια παρτίδας προς παρτίδα για αξιόπιστη απόδοση





Εξαιρετικά Χαμηλός Συντελεστής Διάχυσης

0.0015 @ 10 GHz – η χαμηλότερη στην κατηγορία του για υλικά υψηλής Dk





Δυνατότητα 77 GHz	Υποστηρίζει εφαρμογές χιλιοστομετρικού κύματος και αυτόνομων ραντάρ
Χωρίς Ενίσχυση Υαλοΐνας	Εξαλείφει το φαινόμενο υαλοΐνας; ελαχιστοποιεί την ανισοτροπία και τη διηλεκτρική απώλεια
Συμβατότητα CTE με χαλκό (16/16 ppm/°C)	Ταιριάζει με τη διαστολή του χαλκού για αξιόπιστη ακεραιότητα PTH
Υψηλή Θερμική Αγωγιμότητα (0.88 W/m·K)	Ανώτερη απαγωγή θερμότητας για εφαρμογές υψηλής ισχύος
Εξαιρετικά Χαμηλή Απορρόφηση Υγρασίας (0.015%)	Εξαιρετική σταθερότητα σε υγρά περιβάλλοντα
Αντοχή στην Ακτινοβολία	Διατηρεί σταθερές ιδιότητες μετά από έκθεση σε ακτινοβολία
Χαμηλή Εκπομπή Αερίων	Πληροί τις αεροδιαστημικές απαιτήσεις εκπομπής αερίων σε κενό
Αναφλεκτότητα UL 94 V-0	Πληροί αυστηρές απαιτήσεις ασφαλείας
Υψηλή Θερμοκρασία Αποσύνθεσης (505°C)	Εξαιρετική θερμική σταθερότητα
Ανώτερη Απόδοση Υψηλής Συχνότητας: Η απουσία υαλοΐνας εξαλείφει τα ανισότροπα φαινόμενα, παρέχοντας σταθερή ηλεκτρική απόδοση σε όλες τις κατευθύνσεις. Ο εξαιρετικά χαμηλός συντελεστής διάχυσης (0.0015 @ 10 GHz) εξασφαλίζει ελάχιστη απώλεια σήματος.	Σμίκρυνση Κυκλωμάτων: Με Dk 10.20, το TFA1020 επιτρέπει σημαντική μείωση μεγέθους σε σύγκριση με υλικά χαμηλής Dk, καθιστώντας το ιδανικό για συμπαγείς μονάδες RF και μικροκυμάτων.
Εξαιρετική Σταθερότητα Φάσης: Σταθερή απόδοση συχνότητας και φάσης από -55°C έως +150°C εξασφαλίζει αξιόπιστη λειτουργία σε περιβάλλοντα με μεταβαλλόμενη θερμοκρασία.	Εξαιρετική Θερμική Διαχείριση: Η θερμική αγωγιμότητα 0.88 W/(m·K) – σημαντικά υψηλότερη από τα τυπικά υλικά PTFE – επιτρέπει αποτελεσματική απαγωγή θερμότητας σε εφαρμογές υψηλής ισχύος.
Αξιοπιστία Διαστημικής Ποιότητας: Η αντοχή στην ακτινοβολία και η χαμηλή εκπομπή αερίων καθιστούν το TFA1020 κατάλληλο για διαστημικές, αεροδιαστημικές και αμυντικές εφαρμογές.	Απλοποιημένη Επεξεργασία: Μπορεί να επεξεργαστεί χρησιμοποιώντας τυπικές τεχνικές κατασκευής PCB PTFE, με εξαιρετική μηχανική κατεργασιμότητα για κυκλώματα λεπτών γραμμών και πυκνά μοτίβα οπών.
Υψηλή Αξιοπιστία PTH: Χαμηλό CTE στον άξονα Z (30 ppm/°C) σε συνδυασμό με CTE XY συμβατό με χαλκό εξασφαλίζει αξιόπιστη ακεραιότητα επιμεταλλωμένων οπών.	Ευέλικτες Επιλογές Επένδυσης: Το τυπικό RTF φύλλο χαλκού μειώνει την απώλεια αγωγού, ενώ παρέχει εξαιρετική αντοχή ξεφλουδίσματος. Διατίθενται προαιρετικά ελασμένο χαλκό, ενσωματωμένο φύλλο αντίστασης 50Ω, πλάκες αλουμινίου ή χαλκού.





4. Εξατομικευμένη Λύση PCB 2 στρώσεων εξαιρετικά λεπτού πάχους σε TFA1020Αξιοποιώντας τις προηγμένες ιδιότητες του TFA1020, προσφέρουμε την ακόλουθη λύση άκαμπτου PCB 2 στρώσεων εξαιρετικά λεπτού πάχους, σχεδιασμένη με ακρίβεια. Αυτός ο σχεδιασμός είναι ιδανικός για εφαρμογές RF, μικροκυμάτων και αεροδιαστημικές που απαιτούν υψηλή αξιοπιστία, περιορισμένο χώρο και εξαιρετική ηλεκτρική απόδοση σε συμπαγείς μορφές.



ΠαράμετροςΠροδιαγραφή



Βασικό ΥλικόWangling TFA1020 (RTF Χαλκός)



Αριθμός Στρώσεων2



Μέγεθος Τελικού Πίνακα67.4 mm × 89 mm (±0.15 mm)



Πάχος Τελικού Πίνακα0.25 mm



Ελάχιστο Ίχνος / Διάστημα4 / 6 mils



Ελάχιστο Μέγεθος Οπής0.35 mm (μόνο διαμπερείς οπές; χωρίς τυφλές οπές)





Βάρος Χαλκού Εξωτερικής Στρώσης

1 oz (35 μm)





Πάχος Επιμετάλλωσης Οπών	20 μm
Επιφανειακή Επεξεργασία	Καθαρός Χρυσός (Ηλεκτρολυτικός Χρυσός)
Εκτύπωση στην Επάνω Πλευρά	Καμία
Εκτύπωση στην Κάτω Πλευρά	Καμία
Μάσκα Συγκόλλησης Επάνω Πλευράς	Καμία
Μάσκα Συγκόλλησης Κάτω Πλευράς	Καμία
Ηλεκτρικός Έλεγχος	100% πριν από την αποστολή
Αποδεκτό Πρότυπο Ποιότητας	IPC-Class-2
Μορφή Σχεδίου	Gerber RS-274-X
Παγκόσμια Διαθεσιμότητα	Παγκόσμια αποστολή
Σημεία Σχεδιασμού & Κατασκευής	RTF Φύλλο Χαλκού: Το τυπικό RTF φύλλο χαλκού χαμηλής τραχύτητας μειώνει την απώλεια αγωγού, ενώ παρέχει εξαιρετική αντοχή ξεφλουδίσματος.
Σχεδιασμός Υψηλής Dk: Με Dk 10.20 ± 0.20, αυτό το PCB επιτρέπει σημαντική μείωση μεγέθους κυκλώματος, επιτρέποντας συμπαγείς συστοιχίες κεραιών, μετατοπιστές φάσης και μονάδες RF front-end.	RTF Φύλλο Χαλκού: Το τυπικό RTF φύλλο χαλκού χαμηλής τραχύτητας μειώνει την απώλεια αγωγού, ενώ παρέχει εξαιρετική αντοχή ξεφλουδίσματος.
Δυνατότητα Λεπτών Χαρακτηριστικών: Υποστηρίζει ίχνη/διαστήματα 4/6 mil και 0.35 mm μικρο-οπές, επιτρέποντας πυκνές διατάξεις κυκλωμάτων υψηλής συχνότητας.	RTF Φύλλο Χαλκού: Το τυπικό RTF φύλλο χαλκού χαμηλής τραχύτητας μειώνει την απώλεια αγωγού, ενώ παρέχει εξαιρετική αντοχή ξεφλουδίσματος.
Επιφανειακή Επεξεργασία Καθαρού Χρυσού: Ο ηλεκτρολυτικός καθαρός χρυσός (αντί για ENIG) παρέχει μια εξαιρετικά επίπεδη, υψηλής αγωγιμότητας και ανθεκτική στην οξείδωση επιφάνεια με εξαιρετική ικανότητα συγκόλλησης καλωδίων και συγκολλησιμότητα. Ο καθαρός χρυσός εξαλείφει τυχόν πιθανά μαγνητικά προβλήματα ή προβλήματα διάβρωσης που σχετίζονται με στρώματα νικελίου, καθιστώντας τον την προτιμώμενη επιλογή για εφαρμογές υψηλής συχνότητας, αεροδιαστημικές και RF όπου η ακεραιότητα του σήματος και η αξιοπιστία είναι κρίσιμες.	RTF Φύλλο Χαλκού: Το τυπικό RTF φύλλο χαλκού χαμηλής τραχύτητας μειώνει την απώλεια αγωγού, ενώ παρέχει εξαιρετική αντοχή ξεφλουδίσματος.
Εξαιρετική Αξιοπιστία PTH: Με επιμετάλλωση οπών 20 μm και χαμηλό CTE στον άξονα Z (30 ppm/°C), το PCB προσφέρει εξαιρετική ακεραιότητα επιμεταλλωμένων οπών ακόμη και υπό συνθήκες θερμικού κύκλου.	Αυστηρός Έλεγχος Ποιότητας: Κάθε πλακέτα υποβάλλεται σε 100% ηλεκτρικό έλεγχο και κατασκευάζεται σύμφωνα με τα πρότυπα IPC-Class-2, εγγυώμενη σταθερή ποιότητα και απόδοση.
5. Τυπικές Εφαρμογές	Αεροδιαστημικός Εξοπλισμός
Συστήματα Μικροκυμάτων & Κεραιών	Συστήματα Ραντάρ
Κεραίες Φασικής Διάταξης & Δίκτυα Διαμόρφωσης Δέσμης	Δορυφορικές Επικοινωνίες & Πλοήγηση





Ενισχυτές Ισχύος



Εφαρμογές Χιλιοστομετρικού ΚύματοςΕξοπλισμός Δοκιμών & Μετρήσεων6. Συμπέρασμα



Ως εξειδικευμένος προμηθευτής προσαρμοσμένων πλακετών κυκλωμάτων υψηλής συχνότητας, συνδυάζουμε την αποδεδειγμένη απόδοση του Wangling TFA1020 – ένα αεροδιαστημικό σύνθετο υλικό PTFE/κεραμικού χωρίς υαλοΐνες με εξαιρετικές ηλεκτρικές, θερμικές και μηχανικές ιδιότητες – με τις δυνατότητες κατασκευής ακριβείας μας για να προσφέρουμε λύσεις PCB παγκόσμιας κλάσης. Η εξαιρετικά λεπτή προσφορά μας 2 στρώσεων αξιοποιεί πλήρως την υψηλή διηλεκτρική σταθερά (10.20) του TFA1020, την εξαιρετικά χαμηλή απώλεια (0.0015 @ 10 GHz), το συμβατό με χαλκό CTE (16/16 ppm/°C), την υψηλή θερμική αγωγιμότητα (0.88 W/m·K) και τη δυνατότητα 77 GHz, διασφαλίζοντας ότι οι πιο απαιτητικοί σχεδιασμοί RF, αεροδιαστημικοί και αμυντικοί επιτυγχάνουν βέλτιστη απόδοση και αξιοπιστία στους πιο συμπαγείς μορφές.Είτε αναπτύσσετε ωφέλιμα φορτία δορυφορικών επικοινωνιών, κεραίες φασικής διάταξης, συστήματα αυτόνομων ραντάρ ή ενισχυτές RF υψηλής ισχύος, η ομάδα μηχανικών μας είναι έτοιμη να υποστηρίξει το έργο σας. Για τεχνικές συμβουλές, δείγματα ή παραγγελίες όγκου, επικοινωνήστε μαζί μας σήμερα. Ανυπομονούμε να είμαστε ο αξιόπιστος συνεργάτης σας στην καινοτομία υψηλής συχνότητας.
