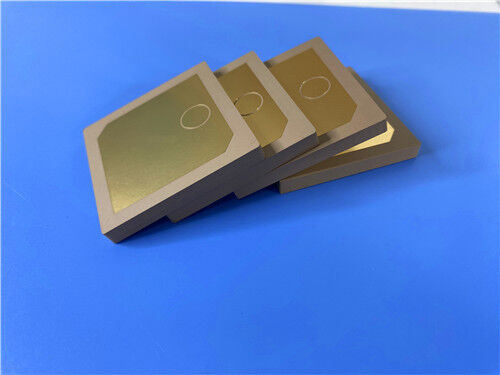

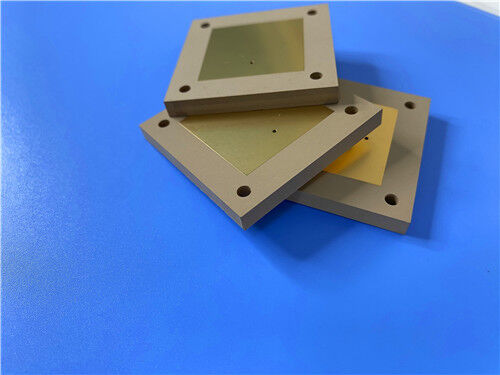

TP960 DK9.6 laminate υψηλής συχνότητας αποτελείται από κεραμικά και ρητίνη πολυφαινυλενίου οξειδίου (PPO) και προσαρμοσμένο θερμοπλαστικό υλικό PCB 1MM με EPIG

Περιγραφή προϊόντων

Για συμπαγείς, υψηλής αξιοπιστίας σχεδιάσεις RF που απαιτούν υψηλή διηλεκτρική σταθερά και εξαιρετική απόδοση σε χαμηλές θερμοκρασίες, το υψηλής συχνότητας υλικό TP960 της Wangling προσφέρει έναν συναρπαστικό συνδυασμό ιδιοτήτων. Η σειρά TP είναι ένα μοναδικό θερμοπλαστικό υλικό υψηλής συχνότητας στη βιομηχανία, με διηλεκτρικό στρώμα που αποτελείται από κεραμικά και ρητίνη πολυφαινυλενίου οξειδίου (PPO) —χωρίς ενίσχυση από υαλοΐνες. Η διηλεκτρική σταθερά προσαρμόζεται με ακρίβεια ρυθμίζοντας την αναλογία μεταξύ κεραμικών και ρητίνης PPO, και η εξειδικευμένη διαδικασία παραγωγής αποδίδει εξαιρετική διηλεκτρική απόδοση και υψηλή αξιοπιστία.Η

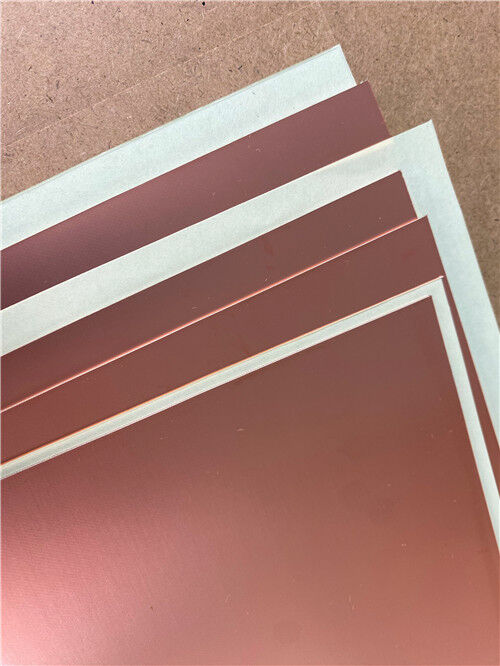

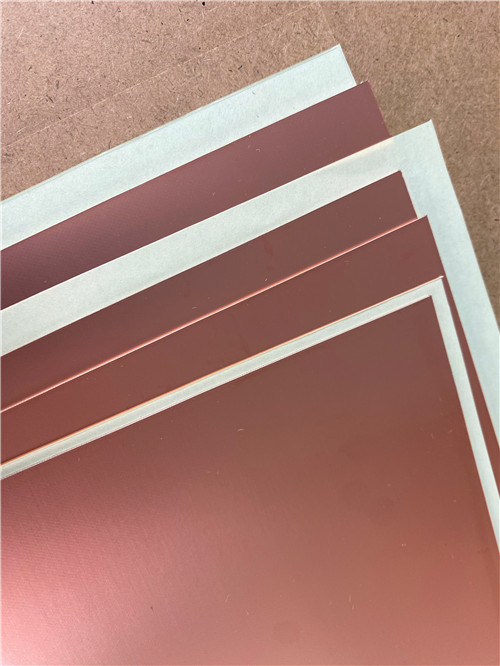

σειρά TP προσφέρει ένα εξαιρετικά ευρύ φάσμα διηλεκτρικής σταθεράς από 3 έως 25, με κοινές τιμές που περιλαμβάνουν 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16 και 20. Το υλικό είναι διαθέσιμο σε τρεις διαμορφώσεις: TP (χωρίς επικάλυψη, λεία επιφάνεια), TP-1 (μονής όψης επικάλυψη χαλκού) και TP-2 (διπλής όψης επικάλυψη χαλκού).Το TP960

διαθέτει διηλεκτρική σταθερά 9.6, καθιστώντας το εξαιρετική επιλογή για σχεδιάσεις μικροσκοπικών κεραιών όπου η μείωση του φυσικού μεγέθους είναι κρίσιμη. Η χαμηλή απορρόφηση υγρασίας, το ευρύ εύρος θερμοκρασίας λειτουργίας και η αντίσταση στην ακτινοβολία το καθιστούν ιδανικό για απαιτητικές εφαρμογές, όπως πλοήγηση BeiDou, συστήματα επί αεροσκαφών, τεχνολογία πυροκροτητών και συμπαγείς κεραίες.Τα τυπικά μεγέθη πάνελ περιλαμβάνουν 150×150mm, 160×160mm, 200×200mm και 170×240mm, με διαθέσιμα προσαρμοσμένα μεγέθη. Τα τυπικά πάχη κυμαίνονται από 0.5mm έως 12.0mm, με διαθέσιμα προσαρμοσμένα πάχη. Για

Dk ≤ 10.2, το ελάχιστο πάχος είναι 0.5mm· για Dk > 10.2, το ελάχιστο πάχος είναι 0.8mm.Βασικές Ιδιότητες με μια Ματιά:

Ιδιότητα

Τα υλικά TP960 είναι κατάλληλα για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας, όπως:

Παγκόσμια Συστήματα Δορυφορικής Πλοήγησης – BeiDou και άλλοι αστερισμοί GNSS

1. Συστήματα επί Αεροσκαφών – Συμπαγείς, ανθεκτικοί μπροστινοί ενισχυτές RF
2. Τεχνολογία Πυροκροτητών – Μικροσκοπικά, αξιόπιστα κυκλώματα RF
3. Μικροσκοπικές Κεραίες – Υψηλό Dk επιτρέπει σημαντική μείωση μεγέθους
4. Ηλεκτρονικά Αεροδιαστημικής και Άμυνας – Αντίσταση στην ακτινοβολία και χαμηλή εκπομπή αερίων
5. Κυκλώματα RF και Μικροκυμάτων – Σταθερό Dk για συνεπή απόδοση
6. Προσαρμοσμένη Κατασκευή PCB σε TP960

Ως εξειδικευμένος κατασκευαστής τυπωμένων κυκλωμάτων υψηλής συχνότητας, προσφέρουμε ολοκληρωμένες υπηρεσίες κατασκευής χρησιμοποιώντας Wangling TP960 και άλλα προηγμένα υλικά. Οι ακόλουθες προδιαγραφές περιγράφουν μια αντιπροσωπευτική υλοποίηση άκαμπτης PCB διπλής όψης:

Λεπτομέρειες Κατασκευής PCB:

Παράμετρος

Υψηλή, Ακριβώς Ελεγχόμενη Διηλεκτρική Σταθερά:

Το TP960 προσφέρει διηλεκτρική σταθερά 9.6 ± 0.19 στα 10 GHz με ανοχή ±2%. Το υψηλό Dk επιτρέπει σημαντική σμίκρυνση κυκλωμάτων RF—οι κεραίες patch, τα φίλτρα και τα δίκτυα αντιστοίχισης μπορούν να μειωθούν σημαντικά σε μέγεθος σε σύγκριση με υλικά χαμηλότερου Dk, καθιστώντας το TP960 ιδανικό για εφαρμογές με περιορισμένο χώρο.
Χαμηλή Διηλεκτρική Απώλεια:

Με συντελεστή διάχυσης 0.0012 στα 10 GHz, το TP960 ελαχιστοποιεί την εξασθένηση σήματος στις γραμμές μετάδοσης. Ενώ η απώλεια αυξάνεται με τη συχνότητα, η αλλαγή παραμένει μέτρια εντός του εύρους των 10 GHz, διασφαλίζοντας συνεπή απόδοση σε κοινές ασύρματες ζώνες.
Χωρίς Ενίσχυση από Υαλοΐνες:

Η σειρά TP δεν περιέχει ενίσχυση από υαλοΐνες. Το διηλεκτρικό στρώμα αποτελείται από κεραμικά και ρητίνη PPO, εξαλείφοντας το φαινόμενο των υαλοϊνών που μπορεί να προκαλέσει διακυμάνσεις στη διηλεκτρική σταθερά και παρέχοντας πιο ομοιογενή ηλεκτρική απόδοση.
Εξαιρετική Απόδοση σε Χαμηλές Θερμοκρασίες:

Το TP960 μπορεί να χρησιμοποιηθεί συνεχώς από -100°C έως +150°C, με ιδιαίτερα εξαιρετικά χαρακτηριστικά σε χαμηλές θερμοκρασίες. Αυτό το καθιστά κατάλληλο για εφαρμογές που υπόκεινται σε ακραίο κρύο, συμπεριλαμβανομένων των περιβαλλόντων υψηλού υψομέτρου και του διαστήματος.
Αντίσταση στην Ακτινοβολία και Χαμηλή Εκπομπή Αερίων:

Το υλικό παρουσιάζει αντίσταση στην ακτινοβολία και ιδιότητες χαμηλής εκπομπής αερίων, κρίσιμες για εφαρμογές στο διάστημα και την άμυνα όπου η υποβάθμιση του υλικού και η μόλυνση πρέπει να ελαχιστοποιηθούν.
Πολύ Χαμηλή Απορρόφηση Υγρασίας:

Με απορρόφηση υγρασίας μόλις 0.01%, το TP960 διατηρεί σταθερές ηλεκτρικές ιδιότητες ακόμη και σε υγρά περιβάλλοντα—ένα ουσιαστικό χαρακτηριστικό για εξωτερικές εφαρμογές και εφαρμογές σε σκληρά περιβάλλοντα.
Ανώτερη Πρόσφυση και Μηχανική Κατεργασία:

Η πρόσφυση μεταξύ του φύλλου χαλκού και του διηλεκτρικού είναι πιο αξιόπιστη από τις μεμβράνες εναπόθεσης κενού σε κεραμικά υποστρώματα. Το υλικό είναι εύκολο στην κατεργασία—η διάτρηση, η περιστροφή, η λείανση, η κοπή και η φρεζάρισμα είναι όλες δυνατές, σε αντίθεση με τα κεραμικά υποστρώματα. Αυτό μειώνει δραματικά το κόστος επεξεργασίας και αυξάνει την απόδοση.
Σημειώσεις Επεξεργασίας:

Το TP960 είναι ένα θερμοπλαστικό υλικό και πρέπει να επεξεργάζεται αναλόγως. Η πολυστρωματική ελασματοποίηση γενικά δεν συνιστάται· εάν απαιτείται, πρέπει να επιλέγονται φύλλα συγκόλλησης χαμηλής θερμοκρασίας με προσεκτική εξέταση της σκοπιμότητας. Το υλικό δεν είναι κατάλληλο για δοκιμές θερμικού σοκ 260°C ή συγκόλληση με κυματοειδή συγκόλληση. Συνιστάται η συγκόλληση με κολλητήρι σταθερής θερμοκρασίας για χειρωνακτική εργασία. Η συγκόλληση με αναρροή γενικά δεν συνιστάται· εάν πραγματοποιηθεί, η μέγιστη καθορισμένη θερμοκρασία δεν πρέπει να υπερβαίνει τους 200°C, με πλήρη εξέταση της σκοπιμότητας και της σταθερότητας.
Ποιότητα και Διαθεσιμότητα

Όλες οι πλακέτες κατασκευάζονται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2, διασφαλίζοντας ισχυρή αξιοπιστία για εμπορικές, βιομηχανικές και αμυντικές εφαρμογές. Πραγματοποιείται 100% ηλεκτρικός έλεγχος πριν από την αποστολή για να εγγυηθεί τη λειτουργική ακεραιότητα.

Η παραγωγική μας ικανότητα εκτείνεται σε παγκόσμια διαθεσιμότητα, με ευέλικτη υποστήριξη αποστολών και logistics τόσο για πρωτότυπες όσο και για όγκους παραγγελιών. Προσφέρουμε γρήγορους χρόνους παράδοσης και ανταγωνιστικές τιμές, διατηρώντας παράλληλα αυστηρό έλεγχο της διαδικασίας.

Για ερωτήσεις σχετικά με προσαρμοσμένες στοίβες, μεγέθη πάνελ, εναλλακτικά φύλλα χαλκού ή άλλες διαμορφώσεις, επικοινωνήστε με την ομάδα μηχανικών πωλήσεών μας—είμαστε έτοιμοι να υποστηρίξουμε τις απαιτήσεις σας για πλακέτες κυκλωμάτων υψηλής συχνότητας.
