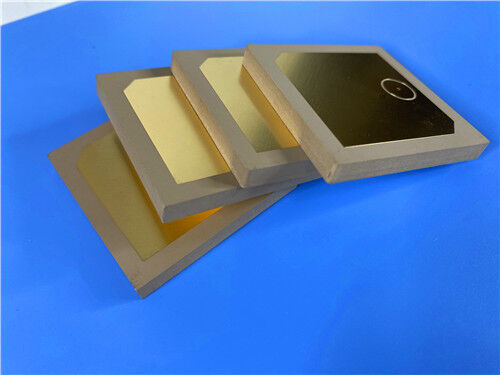

TP2200 Υψηλής Dk 22 Θερμοπλαστικό πλαστικό και Custom PCB υποστρώματος 0,8MM για την κεραία πλοήγησης BeiDou

Περιγραφή προϊόντων

Όταν η μικροποίηση είναι η απαίτηση οδήγησηςΆντενα πλοήγησης BeiDouΗ διαμετρική σταθερά του υποστρώματος γίνεται ένα ισχυρό μοχλό σχεδιασμού.TP2200Από το Taizhou Wangling εργοστάσιο υλικών μόνωσης παίρνει αυτή την αρχή σε ακραία, προσφέροντας έναΔΚ των 22.0σε θερμοπλαστικό στρώμα που είναι μηχανικά ελεγχόμενο, ανθεκτικό στη ακτινοβολία και οικονομικά αποδοτικό σε σύγκριση με τα κεραμικά υποστρώματα.

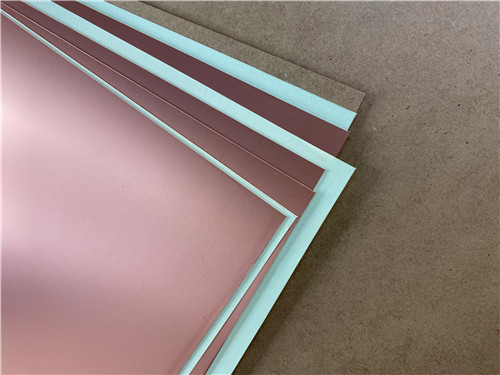

Τα υλικά TP είναι μια μοναδική κατηγορίαΥψηλής συχνότητας θερμοπλαστικά στρώματαΤο διηλεκτρικό στρώμα τουΗ σειρά TPαποτελείται από κεραμική ρητίνη και ρητίνη πολυφαινυλενοξειδίου (PPO), χωρίς ενίσχυση γυάλινου υλικού.η διηλεκτρική σταθερά μπορεί να ελέγχεται με ακρίβειαΤο υλικό αυτό, το οποίο κατασκευάζεται με ειδική διαδικασία, προσφέρει εξαιρετικές διηλεκτρικές επιδόσεις και μεγάλη αξιοπιστία.TP-1Αναφέρεται σε μονοπλευρά επικάλυψη χαλκού, καιTP-2αναφέρεται σε επικάλυψη από χαλκό διπλής όψης.

Βασικές ιδιότητες σε μια ματιά (TP2200):

Σημείωση: Το Dk μπορεί να προσαρμοστεί από 3,0 έως 25.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2, 11, 16 και 20 Όταν Dk ≤ 10.2, το ελάχιστο πάχος είναι 0,5 mm· όταν Dk > 10.2, το ελάχιστο πάχος είναι 0,8 mm.

Εφαρμογές

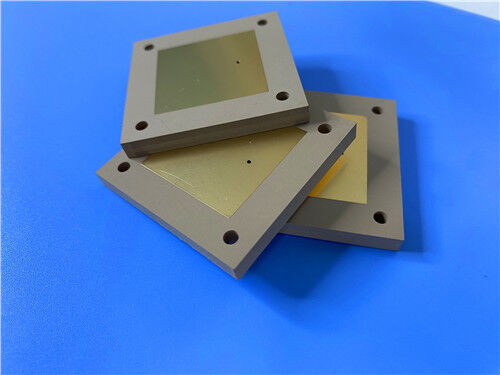

1. Συστήματα πλοήγησης BeiDou ∆ συμπαγείς κεραίες για δορυφορική τοποθέτηση
2. Εξοπλισμός για πυραυλικούς πυραύλους ∆ανειστικά υποστρώματα για κατευθυνόμενα συστήματα
3. Φυτέτες ∙ Μικροσκοπικά κυκλώματα για ακριβή εκκίνηση
4. Μικροσκοπικές κεραίες ∆ υψηλή Dk επιτρέπει δραματική μείωση του μεγέθους
5. Ραδιοσυχνότητες και μικροκυμάτων Φιλτράρια, ζεύγη και δίκτυα αντιστοίχισης

Παρασκευή PCB προσαρμοσμένων στο TP2200

Ως εξειδικευμένος κατασκευαστής πλακών κυκλωμάτων υψηλής συχνότητας, προσφέρουμε ολοκληρωμένες υπηρεσίες κατασκευής χρησιμοποιώντας TP2200 και άλλα προηγμένα υλικά.Η ακόλουθη προδιαγραφή περιγράφει λεπτομερώς μια αντιπροσωπευτική υλοποίηση άκαμπτων PCB δύο στρωμάτων.:

Λεπτομέρειες κατασκευής PCB:

Με έναΔΚ των 22.0± 0,88 στα 5 GHz, το TP2200 επιτρέπει τη δραματική μικροποίηση των αντηχητικών δομών.Το φυσικό μέγεθος κλιμακώνεται αντίστροφα με την τετραγωνική ρίζα του Dk, που σημαίνει ότι ένα Dk του 22 επιτρέπει ένα στοιχείο περίπου το ένα τέταρτο του μεγέθους ενός ισοδύναμου Dk 2.Το Dk μπορεί να προσαρμοστεί από 3,0 έως 25 για να ταιριάζει σε συγκεκριμένες απαιτήσεις σχεδιασμού.

Ένας συντελεστής διάσπασης 0,0020 ∼ 0,0025 στα 5 GHz είναι αξιοσημείωτα χαμηλός για ένα υλικό με τόσο υψηλή διηλεκτρική σταθερά, εξασφαλίζοντας αποδεκτή απόδοση ακόμη και σε μικροσκοπικές κεραίες.

Σε αντίθεση με τα κεραμικά υπόστρωμα, το TP2200 είναι εύκολο στη μηχανική επεξεργασία.Τεχνουργήματα από χάλυβα ή από χάλυβαΤο υλικό αυτό έχει σημαντικό πλεονέκτημα σε σχέση με τα αλουμινένιο και άλλα κεραμικά υποστρώματα, τα οποία είναι εύθραυστα και δύσκολα σε μηχανική επεξεργασία.που παράγουν υψηλές αποδόσεις παραγωγής και σημαντικά χαμηλότερα κόστη μεταποίησης από τα κεραμικά εναλλακτικά.

Η προσκόλληση χαλκού με το διηλεκτρικό TP2200 είναι πιο αξιόπιστη από ό, τι οι ταινίες που αποθηκεύονται υπό κενό σε κεραμικά υπόστρωμα, εξασφαλίζοντας ισχυρή ακεραιότητα του κυκλώματος μέσω χειρισμού και συναρμολόγησης.

Το TP2200 είναι ανθεκτικό στη ραδιενέργεια και παρουσιάζει χαμηλή εκπομπή αερίων, καθιστώντας το κατάλληλο για διαστημικές, πυραυλικές και άλλες εφαρμογές υψηλής αξιοπιστίας.

Ο διηλεκτρικός συντελεστής σταθερής θερμοκρασίας -55 ppm/°C πάνω από -55°C έως +150°C παρέχει σταθερή απόδοση σε όλες τις θερμοκρασίες.υποστήριξη της αξιοπιστίας της επιχρισμένης διάτρησηςΗ μακροχρόνια θερμοκρασία λειτουργίας κυμαίνεται από -100°C έως +150°C.

Με ≤ 0,01%, το TP2200 δεν απορροφά ουσιαστικά καμία υγρασία, εξασφαλίζοντας σταθερές ηλεκτρικές ιδιότητες ακόμη και σε υγρό περιβάλλον.

Μια θερμική αγωγιμότητα 0,90 W/m·K στη κατεύθυνση Z βοηθά στην απώλεια θερμότητας, σημαντική για μικροσκοπικά κυκλώματα υψηλής ισχύος.

Το TP2200 είναι ένα θερμοπλαστικό υλικό με ειδικές απαιτήσεις επεξεργασίας που διαφέρουν από τα θερμοστεγόντα λαμινάτα:

ΣυναρμολόγησηΤο υλικό δεν είναι κατάλληλο για δοκιμές θερμικών σοκ σε θερμοκρασία 260 °C και δεν μπορεί να συγκολληθεί με κύμα.Γενικά δεν συνιστάται η συγκόλληση με επανεξέταση· εάν εκτελείται, η μέγιστη ρυθμιζόμενη θερμοκρασία δεν θα πρέπει να υπερβαίνει τους 200°C, λαμβανομένης πλήρως υπόψη της σκοπιμότητας και της σταθερότητας.

Πολυεπίπεδης κατασκευή:Λόγω των χαρακτηριστικών του υλικού, η πολυεπίπεδη επεξεργασία γενικά δεν συνιστάται.Προεπιλογέςθα πρέπει να επιλεγούν και να αξιολογηθεί πλήρως η σκοπιμότητα.

Επεξεργασία:Το υλικό μπορεί να τρυπηθεί, να γυρίσει, να αθλιωθεί, να κοπεί και να χαραχτεί χρησιμοποιώντας τυποποιημένες μεθόδους θερμοπλαστικής μηχανικής.

Ποιότητα και Διαθεσιμότητα

Όλα τα πλαίσια κατασκευάζονται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας ισχυρή αξιοπιστία για εμπορικές, βιομηχανικές και αμυντικές εφαρμογές.Εκτελούνται 100% ηλεκτρικές δοκιμές πριν από την αποστολή για να εξασφαλίζεται η λειτουργική ακεραιότητα.

Η παραγωγική μας ικανότητα επεκτείνεται σε παγκόσμια διαθεσιμότητα, με ευέλικτη αποστολή και υποστήριξη εφοδιαστικής για τις απαιτήσεις τόσο για πρωτότυπα όσο και για όγκους.Προσφέρουμε γρήγορη ανταλλαγή και ανταγωνιστικές τιμές, διατηρώντας αυστηρό έλεγχο της διαδικασίας..

Για ερωτήματα σχετικά με τις προσαρμοσμένες συσσωρευτές, τα μεγέθη των πάνελ, εναλλακτικές τιμές Dk εντός τουΗ σειρά TP (3.0 έως 25),Πλαστική επένδυση από χαλκό με μία ή δύο πλευρές, ή άλλες διαμορφώσεις, παρακαλούμε επικοινωνήστε με την ομάδα μηχανικών πωλήσεων μας. Είμαστε έτοιμοι να υποστηρίξουμε τις απαιτήσεις σας για τα υψηλής συχνότητας πλαίσια κυκλωμάτων.
