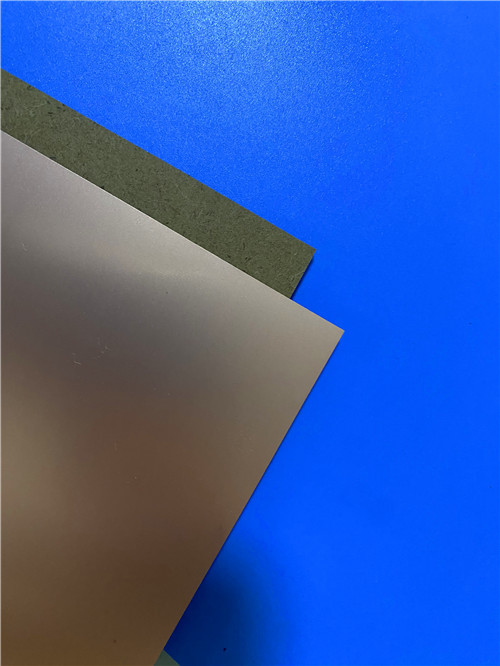

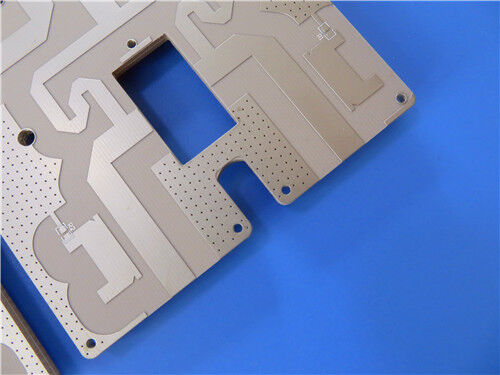

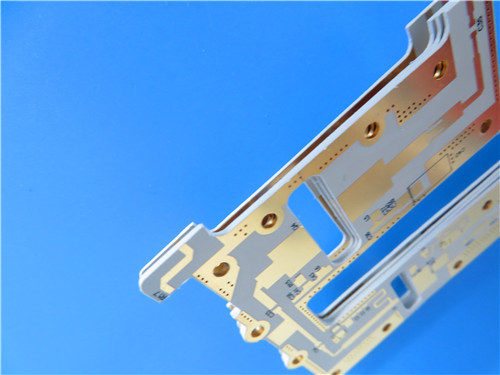

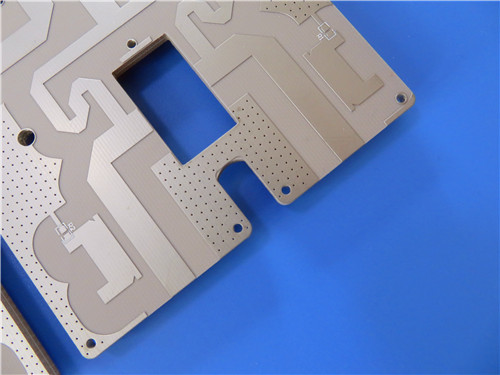

Rogers CLTE-MW Laminate Υψηλής Συχνότητας με Πυρήνα Υλικού πάχους 0.102mm Διπλής Όψης CLTE-MW PCB με Επιχρύσωση Καθαρού Χρυσού για 5G και άλλες εφαρμογές χιλιοστομετρικών κυμάτων

Περιγραφή προϊόντων

Καθώς τα συστήματα 5G και των χιλιοστών κυμάτων ωθούν προς υψηλότερες συχνότητες, η απόσταση μεταξύ σήματος και εδάφους γίνεται μια κρίσιμη παράμετρος σχεδιασμού, η οποία συχνά απαιτεί διηλεκτρικά πάχους μόλις λίγων χιλιοστών.ΗΛαμινίρισμα CLTE-MWαπόΕταιρεία Rogersέχει σχεδιαστεί ειδικά για αυτές τις εφαρμογές με περιορισμένο πάχος, προσφέροντας ένα υλικό υψηλών επιδόσεων και οικονομικής απόδοσης διαθέσιμο σε επτά επιλογές πάχους από 3 έως 10 mils.

Τα στρώματα CLTE-MW ενισχύονται με γυαλί διαστολής, το οποίο, μαζί με την υψηλή φόρτιση γεμίσματος, συμβάλλει στην ελαχιστοποίηση των επιπτώσεων της υαλοπλαστικής υψηλής συχνότητας στην εξαγωγή ηλεκτρομαγνητικών κυμάτων.Αυτή η μοναδική κατασκευή εξασφαλίζει την ιδανική απόσταση σήματος προς το έδαφος για το 5G και άλλες εφαρμογές χιλιοστών κυμάτων, διατηρώντας παράλληλα χαμηλή απώλεια και εξαιρετική αξιοπιστία της επιχρισμένης διάτρησης.

Βασικές ιδιότητες σε μια ματιά (CLTE-MW):

Σύνοψη της σειράς CLTE

Η ευρύτερη οικογένεια κυματοειδών CLTETM έχει αποδείξει εξαιρετική σταθερότητα διαστάσεων και χαμηλή επίπεδη CTE,παρέχοντας σταθερή απόδοση για ενσωματωμένες αντίστοιχες ̇ μεταξύ των χαμηλότερων διακυμάνσεων που διατίθενται για πλάσματα με βάση το PTFEΤα λαμινάτα CLTE έχουν μακρά ιστορία χρήσης με αντίσταση και είναι διαθέσιμα με ένα πλήρες φάσμα τύπων επένδυσης, συμπεριλαμβανομένου του ηλεκτροεγκατασταθέντος, του αντιστροφικά επεξεργασμένου χαλκού, του κυλικού χαλκού και άλλων.

Βασικές ιδιότητες σε μια ματιά (CLTE):

Η σειρά CLTE προσφέρει χαμηλή CTE στον άξονα Z 20 ppm/°C για υψηλή αξιοπιστία της διάτρητης τρύπας, σταθερή σταθερότητα του διηλεκτρικού με αλλαγή θερμοκρασίας,και μειωμένη προσκόλληση στρες σε κεραμικές ενεργές συσκευέςΕίναι διαθέσιμο με βαρύ μέταλλο υποστήριξη (αλουμίνιο, χαλκό και χαλκό) και μπορεί να σχεδιαστεί αξιόπιστα με ενσωματωμένα δίκτυα αντίστασης.

Εφαρμογές

Το CLTE-MW και η σειρά CLTE είναι σχεδιασμένα για απαιτητικές εφαρμογές υψηλής συχνότητας, με τυπικές εφαρμογές που περιλαμβάνουν:

1. - Εμπορικές Επικοινωνίες και Αερολογία
2. - Στρατιωτικές/Αεροδιαστημικές εφαρμογές
3. -Δίκτυα τροφοδοσίας μικροκυμάτων
4. - Φάση ευαίσθητες ηλεκτρονικές δομές
5. - Συστήματα δορυφορικής επικοινωνίας
6. - Παθητικά εξαρτήματα (συνδετήρες, φίλτρα και μπαλόνια)

Παρασκευή PCB προσαρμοσμένων σε CLTE-MW

Ως εξειδικευμένος κατασκευαστής πλακών κυκλωμάτων υψηλής συχνότητας, προσφέρουμε ολοκληρωμένες υπηρεσίες κατασκευής χρησιμοποιώντας το Rogers CLTE-MW και άλλα προηγμένα υλικά.Η ακόλουθη προδιαγραφή περιγράφει λεπτομερώς μια αντιπροσωπευτική διπλάσια πολύ λεπτή εφαρμογή:

Λεπτομέρειες κατασκευής PCB:

Επτά επιλογές πάχους για ευελιξία σχεδιασμού:

Το CLTE-MW διατίθεται σε επτά επιλογές πάχους από 3 έως 10 mils, εξασφαλίζοντας την ιδανική απόσταση σήματος-εδαφίου για 5G και άλλες εφαρμογές χιλιοστών κυμάτων.Αυτή η ευελιξία επιτρέπει στους σχεδιαστές να βελτιστοποιούν την αντίσταση και τα χαρακτηριστικά διάδοσης των γραμμών μετάδοσης χωρίς να συμβιβάζονται με τις ηλεκτρικές επιδόσεις.

Στήριξη γυαλιού διαστολής:
Η ενισχυμένη διάχυση του γυαλιού, σε συνδυασμό με το υψηλό φορτίο γέμισμα, βοηθά στην ελαχιστοποίηση των επιπτώσεων υψηλής συχνότητας υαλοπλασμάτων σε ηλεκτρομαγνητικά κύματα.που είναι ιδιαίτερα σημαντικό σε κυκλώματα υψηλής ταχύτητας και υψηλής συχνότητας.

Τανγκέντ χαμηλών απωλειών:
Η εμβέλεια απώλειας 0,0015 στα 10 GHz επιτρέπει σχεδιασμούς χαμηλής απώλειας για εφαρμογές χιλιοστών κυμάτων, υποστηρίζοντας την αποτελεσματική μετάδοση σήματος στα συστήματα επικοινωνίας 5G και δορυφόρου.

Εξαιρετική αξιόπιστη διάτρητη επικάλυψη:
Η χαμηλή CTE του άξονα Z των 30 ppm/°C παρέχει εξαιρετική αξιοπιστία της διάτρησης με επικάλυψη, ακόμη και στις εξαιρετικά λεπτές κατασκευές που επιτρέπει το CLTE-MW.

Καλή διάσπαση θερμότητας:
Με θερμική αγωγιμότητα 0,42 W/(m·K, το CLTE-MW παρέχει καλή διάχυση θερμότητας σε επιθετικά σχέδια, υποστηρίζοντας την αξιόπιστη λειτουργία σε θερμικά δύσκολα περιβάλλοντα.

Δυνατότητα κατασκευής εξαιρετικά λεπτών:
Το τελικό πάχος των 0,2 mm που παρουσιάζεται εδώ (0.102mm πυρήνας + 2× 35μm χαλκού) δείχνει την καταλληλότητα του υλικού για εφαρμογές με σοβαρούς περιορισμούς πάχους λόγω φυσικών ή ηλεκτρικών περιορισμώνΑυτό καθιστά το CLTE-MW ιδανικό για συμπαγή, ελαφριά συστήματα ραδιοσυχνοτήτων.

Καθαρό χρυσό επιφάνειας:
Η καθαρή επιφάνεια χρυσού παρέχει εξαιρετική αγωγιμότητα, αντοχή στη διάβρωση και ικανότητα σύνδεσης σύρματος, απαραίτητη για κυκλώματα ραδιοσυχνοτήτων και μικροκυμάτων υψηλής αξιοπιστίας.

Ποιότητα και Διαθεσιμότητα

Όλα τα πλαίσια κατασκευάζονται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας ισχυρή αξιοπιστία για εμπορικές, βιομηχανικές και αμυντικές εφαρμογές.Εκτελούνται 100% ηλεκτρικές δοκιμές πριν από την αποστολή για να εξασφαλίζεται η λειτουργική ακεραιότητα.

Η παραγωγική μας ικανότητα επεκτείνεται σε παγκόσμια διαθεσιμότητα, με ευέλικτη αποστολή και υποστήριξη εφοδιαστικής για τις απαιτήσεις τόσο για πρωτότυπα όσο και για όγκους.Προσφέρουμε γρήγορη ανταλλαγή και ανταγωνιστικές τιμές, διατηρώντας αυστηρό έλεγχο της διαδικασίας..

Για ερωτήματα σχετικά με τις εξατομικευμένες συσσωρευτές, εναλλακτικά πάχους εντός τουΠεριοχή CLTE-MW (3 έως 10 mils), διαμορφώσεις της σειράς CLTE, υποστήριξη βαρέος μετάλλου (Αλουμίνιο, ορείχαλκο, χαλκό), ενσωματωμένα δίκτυα αντίστασης, ή άλλες απαιτήσεις, παρακαλούμε επικοινωνήστε με την ομάδα μηχανικών πωλήσεων μας.
