Το υλικό κυκλώματος υψηλής συχνότητας RO4350B είναι υδρογονανθράκη/κεραμικά στρώματα ενισχυμένα με γυαλί (όχι PTFE) που έχουν σχεδιαστεί για ευαίσθητες στις επιδόσεις, εμπορικές εφαρμογές μεγάλου όγκου.Επί του παρόντος, οι διπλής όψης και πολυεπίπεδης RO4350B PCBs είναι διαθέσιμες στην εταιρεία BichengΟι διπλές πλευρές RO4350B PCB με πάχος 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) και 60mil (1.524mm) είναι οι πιο δημοφιλείς.Υπηρεσίες μικρών παρτίδων και παραγωγής σε μεγάλες ποσότητες.
Πλεονεκτήματα
1) Εξαιρετική απόδοση υψηλής συχνότητας λόγω της χαμηλής διηλεκτρικής ανοχής και απώλειας·
2) Εξαιρετική σταθερότητα διαστάσεων.
3) Χαμηλός θερμικός συντελεστής της διηλεκτρικής σταθεράς·
4) Χαμηλή επέκταση του άξονα Z·
5) Χαμηλός συντελεστής διεύρυνσης στο επίπεδο·
6) Σταθερές ηλεκτρικές ιδιότητες σε σχέση με τη συχνότητα.
Εφαρμογές
1) Αμβλυντής, αυτόματη επαγωγή πύλης.
2) LNB για δορυφόρους άμεσης μετάδοσης·
3) Αντένα μικροσκοπικής ταινίας, εύρος φάσματος.
4) Αντενές μικροσκοπικών και κυτταρικών σταθμών βάσης και ενισχυτές ισχύος·
5) Ετικέτες αναγνώρισης RF
6) Συστήματα επικοινωνιών ευρείας εμβέλειας
7) ενισχυτής κορμού, μονάδα διαχωρισμού κλπ.

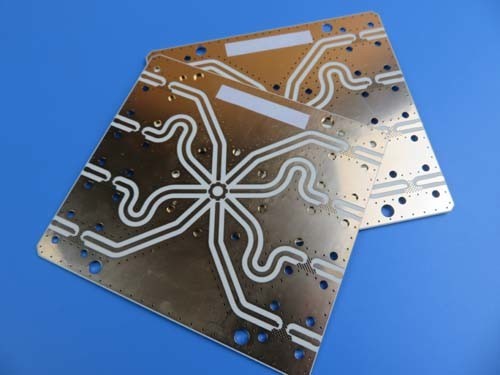

Κεφάλαιο PCB: Διπλής όψης PCB κατασκευασμένο σε 10 mil RO4350B με βύθιση χρυσού
(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)
Γενική περιγραφή
Πρόκειται για ένα είδος διπλής όψης PCB κατασκευασμένο σε 10mil RO4350B υπόστρωμα με Tg 280 °C για την εφαρμογή του ραδιοφώνου ραντάρ. Το τελικό πάχος του είναι 0,3 mm και 1 oz χαλκού.Λευκή μεταξοειδής και πράσινη μάσκα συγκόλλησης καλύπτει και τις δύο πλευρές και η βύθιση επιχρυσωμένη είναι στα padsΚατασκευάζονται σύμφωνα με το IPC 6012 Κλάση 2 χρησιμοποιώντας τα δεδομένα του Gerber.
Χαρακτηριστικά και οφέλη
Το RO4350B παρουσιάζει σταθερή διηλεκτρική σταθερότητα σε ευρύ φάσμα συχνοτήτων, γεγονός που το καθιστά ιδανικό υπόστρωμα για εφαρμογές ευρυζωνικών συνδέσεων.
Εξαιρετική απόδοση υψηλής συχνότητας λόγω της χαμηλής διηλεκτρικής ανοχής και απώλειας·
Μεγάλος χρόνος αποθήκευσης, μπορεί να αποθηκευτεί για περισσότερο από 1 έτος σε σακούλα κενού.
Η μέθοδος SMT είναι ανθεκτική στην επανεκκίνηση της συγκόλλησης, ανθεκτική στην επεξεργασία·
16000 τετραγωνικά μέτρα εργοστάσιο·
Πιστοποιημένο UL, ISO14001, TS16949;
αυστηρή επιθεώρηση και παρακολούθηση του WIP, καθώς και οδηγίες εργασίας·
Γρήγορος έλεγχος CADCAM και δωρεάν προσφορά PCB·
ανταγωνιστική τιμή·
Εφαρμογή
Εξισορροπημένος μίξερ, φωτοσύνδεσμος, επαγωγή διακόπτη ελέγχου ήχου, πολυσύνδεσμος
Παράμετρος και δελτίο δεδομένων
