Γεια σε όλους.
Σήμερα μιλάμε για τα PCB υψηλής συχνότητας RO3006.
Τα επικαλυμμένα κυκλώματα υψηλής συχνότητας RO3006 είναι κεραμικά γεμάτα σύνθετα υλικά PTFE που προορίζονται για χρήση σε εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων.Το προφανές χαρακτηριστικό του είναι ότι η ηλεκτρική του απόδοση είναι εξαιρετική και οι μηχανικές του ιδιότητες σταθερές και σταθερές.Αυτό επιτρέπει στον σχεδιαστή μας να αναπτύξει πολυεπίπεδο χωρίς να αντιμετωπίσει προβλήματα διαστρέβλωσης ή αξιοπιστίας.
Περισσότερα χαρακτηριστικά και εφαρμογές είναι τα εξής:
Πρώτον, εξαιρετικές μηχανικές ιδιότητες σε σχέση με τη θερμοκρασία, είναι αξιόπιστο για κατασκευές με ράβδους και πολυεπίπεδα πλακάκια.
Δεύτερον, με τις ομοιόμορφες μηχανικές ιδιότητες, είναι κατάλληλο για χρήση με υβριδικά σχέδια πολυστρωτών πλακών από εποξικό γυαλί.

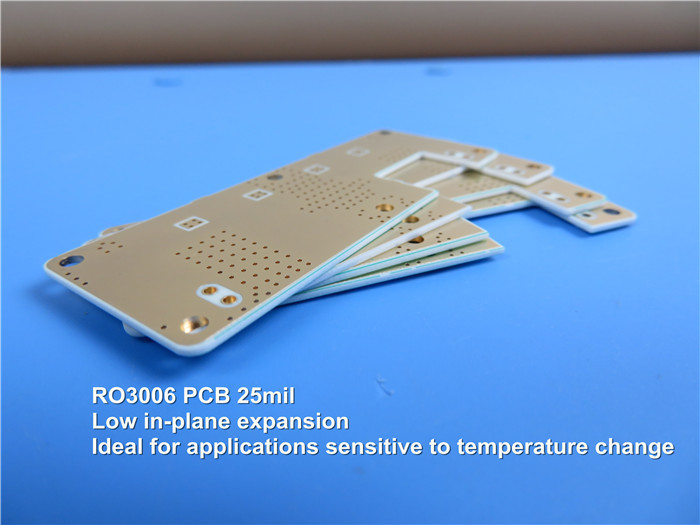

Τρίτον, ο χαμηλός συντελεστής επέκτασης στο επίπεδο ταιριάζει με τον χαλκό, επιτρέποντας πιο αξιόπιστες επιφανειακές εγκαταστάσεις.ιδανικό για εφαρμογές ευαίσθητες στις αλλαγές θερμοκρασίας και παρουσιάζουν εξαιρετική σταθερότητα διαστάσεων.
| Δυνατότητα PCB |
| Υλικό PCB: |
Συσκευές από πολυεστέρα |
| Ονομασία: |
ΡΟ3006 |
| Διορθωτική σταθερά: |
6.15 ± 0,3 (επεξεργασία) |
| 6.5 (σχεδιασμός) |
| Αριθμός στρωμάτων: |
2 στρώματα, πολυστρώματα, υβριδικά PCB |
| Βάρος χαλκού: |
0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
| Μονάδα διαμόρφωσης: |
10 χιλιοστά (0,254 χιλιοστά), 25 χιλιοστά (0,635 χιλιοστά) |
| 50mil (1,27mm) |
| Μέγεθος PCB: |
≤ 400 mm × 500 mm |
| Μάσκα συγκόλλησης: |
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
| Εκτέλεση επιφάνειας: |
Γυμνό χαλκό, HASL, ENIG, OSP κλπ. |
Τα PCB υψηλής συχνότητας RO3006 είναι διαθέσιμα με διπλή πλευρά, πολυεπίπεδο και υβριδική κατασκευή, 0.5oz έως 2oz τελικού χαλκού, πάχους 0.3mm έως 1.3mm, μέγιστο μέγεθος 400mm επί 500mm,επιφανειακή επιφάνεια με γυμνό χαλκό, εξισορρόπηση θερμού αέρα, κατάδυση χρυσού κλπ.
Τυπικές εφαρμογές είναι
1Εφαρμογές ραντάρ αυτοκινήτων

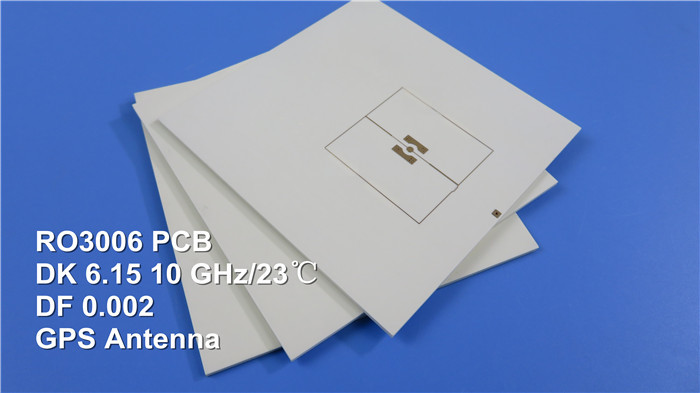

2. Αντενές GPS
3Ενισχυτήρες ισχύος και κεραίες
4Αντενές για ασύρματες επικοινωνίες
5- Απευθείας δορυφορική μετάδοση.

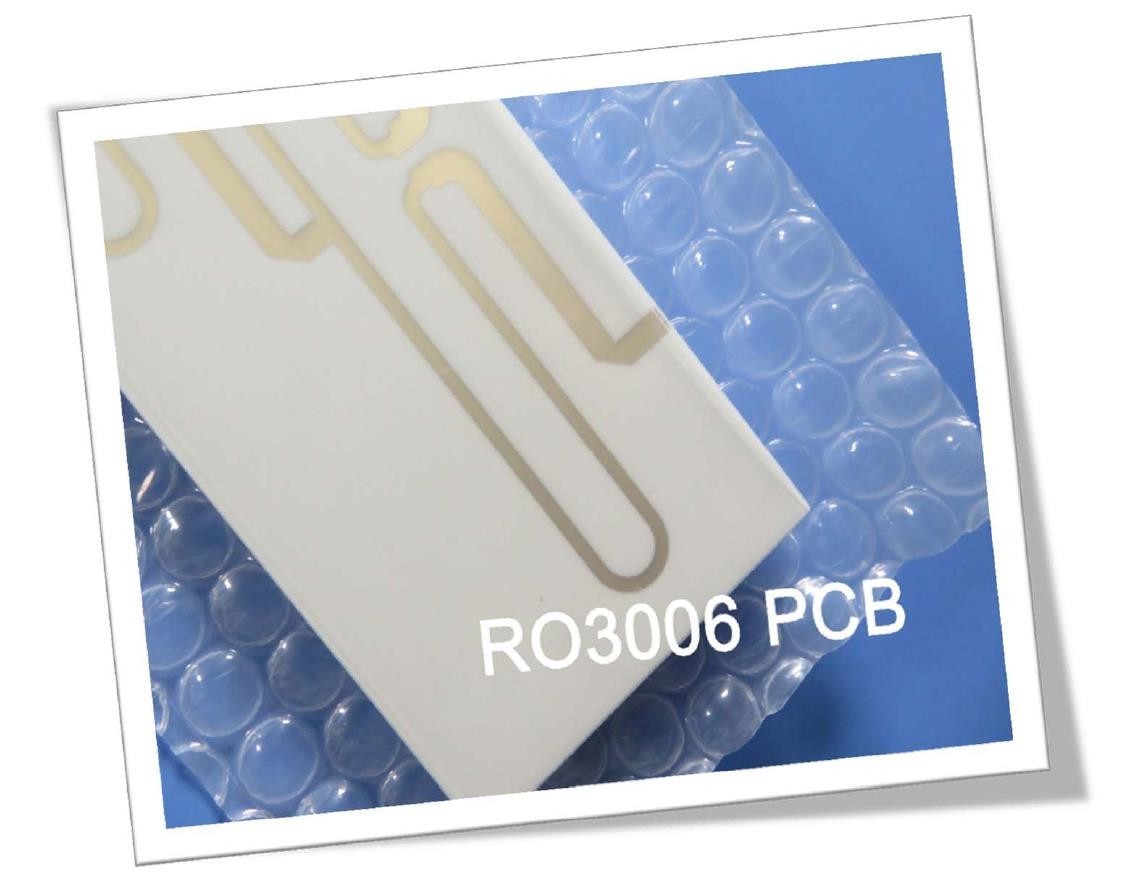

Το βασικό χρώμα του PCB RO3006 είναι λευκό.
Η διαδικασία κατασκευής των PCB υψηλής συχνότητας RO3006 είναι παρόμοια με τη συνήθη PCB PTFE, επομένως είναι κατάλληλη για τη διαδικασία παραγωγής σε όγκο που κερδίζει πλεονεκτική αγορά.
Αν έχετε οποιεσδήποτε ερωτήσεις, μη διστάσετε να επικοινωνήσετε μαζί μας.
Παράρτημα: RO3006 Τυπική τιμή
| Ιδιοκτησία |
ΡΟ3006 |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
6.15±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
6.5 |
Z |
|
8GHz έως 40GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης,tanδ |
0.002 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
- 262 |
Z |
ppm/°C |
10 GHz -50°C έως 150°C |
IPC-TM-650 2.5.5.5 |
| Διαμετρική σταθερότητα |
0.27
0.15 |
X
Y |
χιλιοστά |
ΚΟΝΤ Α |
IPC-TM-650 2.2.4 |
| Αντίσταση όγκου |
105 |
|
MΩ.cm |
ΚΟΝΤ Α |
IPC 2.5.17.1 |
| Αντίσταση επιφάνειας |
105 |
|
MΩ |
ΚΟΝΤ Α |
IPC 2.5.17.1 |
| Μοντέλο τράβηξης |
1498
1293 |
X
Y |
MPa |
23°C |
ΑΣTM D 638 |
| Απορρόφηση υγρασίας |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Ειδική θερμότητα |
0.86 |
|
j/g/k |
|
Υπολογισμός |
| Θερμική αγωγιμότητα |
0.79 |
|
W/M/K |
50°C |
ΑΣTM D 5470 |
Συντελεστής θερμικής διαστολής
(-55 έως 288°C) |
17
17
24 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ΑΣTM D 3850 |
| Σφιχτότητα |
2.6 |
|
gm/cm3 |
23°C |
ΑΣTM D 792 |
| Δυνατότητα της φλούδας χαλκού |
7.1 |
|
Επικεφαλής. |
1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης |
IPC-TM 2.4.8 |
| Πυροδοσία |
V-0 |
|
|
|
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
- Ναι, ναι. |
|
|
|
|
