Περιγραφή προϊόντων
Σύντομη Εισαγωγή
Το υλικό κυκλώματος υψηλής συχνότητας RO4350B είναι πολυστρωματικά υλικά υδρογονανθράκων/κεραμικών ενισχυμένα με γυαλί (Όχι PTFE) σχεδιασμένα για ευαίσθητες στην απόδοση, εμπορικές εφαρμογές υψηλού όγκου. Επί του παρόντος, διπλής όψης και πολυστρωματικά PCB RO4350B είναι διαθέσιμα στην εταιρεία Bicheng. Τα διπλής όψης PCB RO4350B με πάχος 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) και 60mil (1.524mm) είναι τα bestsellers. Παρέχουμε πρωτότυπες παραγωγές, μικρές παρτίδες και υπηρεσίες παραγωγής όγκου.
Πλεονεκτήματα
1) Εξαιρετική απόδοση υψηλής συχνότητας λόγω χαμηλής ανοχής διηλεκτρικής σταθεράς και απώλειας.
2) Εξαιρετική σταθερότητα διαστάσεων.
3) Χαμηλός θερμικός συντελεστής διηλεκτρικής σταθεράς.
4) Χαμηλή επέκταση στον άξονα Ζ.
5) Χαμηλός συντελεστής επέκτασης στο επίπεδο.
6) Σταθερές ηλεκτρικές ιδιότητες σε σχέση με τη συχνότητα.
Εφαρμογές
1) Εξασθενητής, Αυτόματη επαγωγή πύλης.
2) LNB για δορυφόρους άμεσης μετάδοσης.
3) Κεραία μικροταινίας, φάσμα εκπομπής.
4) Κεραίες σταθμών βάσης μικροταινίας και κυψελοειδών δικτύων και ενισχυτές ισχύος.
5) Ετικέτες αναγνώρισης RF.
6) Συστήματα επικοινωνιών φάσματος εκπομπής.
7) Ενισχυτής κορμού, μονάδα διαχωριστή κ.λπ.

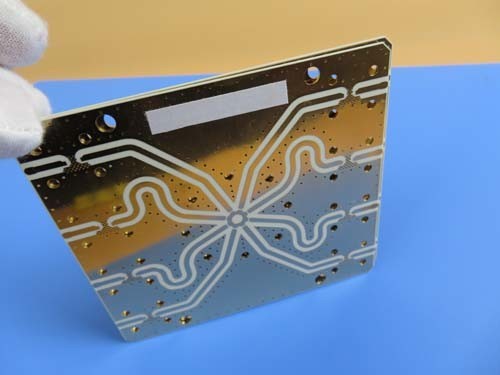

Θήκη PCB: PCB RO4350B | PCB Υψηλής Συχνότητας | 0.3mm Τυπωμένο Κύκλωμα | PWB Εμβάπτισης Χρυσού
(Τα τυπωμένα κυκλώματα είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι μόνο για αναφορά)
Γενική περιγραφή
Αυτός είναι ένας τύπος διπλής όψης PCB κατασκευασμένος σε υπόστρωμα RO4350B 10mil με Tg 280°C για την εφαρμογή κεραίας. Έχει πάχος 0.3mm, φινιρισμένο με λευκή μεταξοτυπία πάνω από πράσινη μάσκα συγκόλλησης και εμβάπτισης χρυσού στις επαφές. Το βασικό υλικό προέρχεται από την Rogers Corp., ολόκληρη η πλακέτα παρέχεται 1 ανά πάνελ. Κατασκευάζονται σύμφωνα με το IPC 6012 Class 2 χρησιμοποιώντας τα παρεχόμενα δεδομένα Gerber. Κάθε 100 πάνελ συσκευάζονται για αποστολή.
Χαρακτηριστικά και οφέλη
Ο θερμοκρασιακός συντελεστής της διηλεκτρικής σταθεράς είναι από τους χαμηλότερους οποιουδήποτε υλικού πλακέτας κυκλώματος, καθιστώντας το ιδανικό για ευαίσθητες στη θερμοκρασία εφαρμογές.
Η αποκόλληση του φύλλου χαλκού δεν θα προκληθεί από την αλλαγή ψύξης και θέρμανσης λόγω της συνέπειας με τον συντελεστή θερμικής διαστολής του φύλλου χαλκού.
Η μείωση της απώλειας σήματος σε εφαρμογές υψηλής συχνότητας ανταποκρίνεται στις ανάγκες ανάπτυξης της τεχνολογίας επικοινωνιών.
Χαμηλός συντελεστής επέκτασης στο επίπεδο.
Εξαιρετική σταθερότητα διαστάσεων.
Τα προϊόντα και η κατασκευή είναι πιστοποιημένα από εξουσιοδοτημένους οργανισμούς.
Πιστοποίηση UL, ISO14001, TS16949.
Έγκαιρη εξυπηρέτηση.
Περισσότερα από 15 χρόνια εμπειρίας σε PCB.
Εφαρμογή
Ραδιόφωνο UHF, διαχωριστής ισχύος, σταθμοί αναμετάδοσης, κεραία σταθμού βάσης.
Φύλλο παραμέτρων και δεδομένων
| ΜΕΓΕΘΟΣ PCB |
160 x 70mm=1PCS |
| ΤΥΠΟΣ ΠΛΑΚΕΤΑΣ |
Διπλής όψης PCB |
| Αριθμός Επιπέδων |
2 επίπεδα |
| Εξαρτήματα Επιφανειακής Στήριξης |
ΝΑΙ |
| Εξαρτήματα Διαμπερή |
ΝΑΙ |
| ΔΟΜΗ ΕΠΙΠΕΔΩΝ |
χαλκός ------- 18um(0.5 oz)+επιμετάλλωση ΕΠΙΠΕΔΟ TOP |
| RO4350B 0.254mm |
| χαλκός ------- 18um(0.5oz) + επιμετάλλωση ΕΠΙΠΕΔΟ BOT |
| ΤΕΧΝΟΛΟΓΙΑ |
|
| Ελάχιστο ίχνος και διάστημα: |
4 mil / 15 mil |
| Ελάχιστες / Μέγιστες οπές: |
0.254 mm / 4.0mm |
| Αριθμός Διαφορετικών Οπών: |
4 |
| Αριθμός Οπών Διάτρησης: |
125 |
| Αριθμός Οπών Φρεζαρίσματος: |
0 |
| Αριθμός Εσωτερικών Εγκοπών: |
0 |
| Έλεγχος Σύνθετης Αντίστασης: |
όχι |
| Αριθμός χρυσών δακτύλων: |
0 |
| ΥΛΙΚΟ ΠΛΑΚΕΤΑΣ |
|
| Εποξειδική Ρητίνη Γυαλιού: |
RO4350B Tg280℃, er<3.48, Rogers Corp. |
| Τελικό εξωτερικό φύλλο: |
1.0 oz |
| Τελικό εσωτερικό φύλλο: |
Δ/Υ |
| Τελικό ύψος PCB: |
0.3 mm ±0.1 |
| ΕΠΙΜΕΤΑΛΛΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ |
|
| Επιφανειακή Επεξεργασία |
Εμβάπτιση χρυσού |
| Εφαρμογή Μάσκας Συγκόλλησης Σε: |
TOP 12micron Ελάχιστο, Κάτω απαγορεύεται. |
| Χρώμα Μάσκας Συγκόλλησης: |
Πράσινο, PSR-2000GT600D, Παρέχεται από Taiyo. |
| Τύπος Μάσκας Συγκόλλησης: |
LPSM |
| ΠΕΡΙΓΡΑΜΜΑ/ΚΟΨΙΜΟ |
Δρομολόγηση |
| ΣΗΜΑΝΣΗ |
|
| Πλευρά Ετικέτας Εξαρτήματος |
TOP |
| Χρώμα Ετικέτας Εξαρτήματος |
Λευκό, IJR-4000 MW300, μάρκα Taiyo. |
| Όνομα Κατασκευαστή ή Λογότυπο: |
Σημειώνεται στην πλακέτα σε αγωγό και ετικέτα FREE AREA |
| VIA |
Επιμεταλλωμένη διαμπερής οπή (PTH), ελάχιστο μέγεθος 0.2mm. Via καλυμμένο. |
| ΒΑΘΜΟΛΟΓΙΑ ΕΥΦΛΕΚΤΟΤΗΤΑΣ |
UL 94-V0 Έγκριση ΕΛΑΧ. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ |
|
| Διάσταση περιγράμματος: |
0.0059" |
| Επιμετάλλωση πλακέτας: |
0.0029" |
| Ανοχή διάτρησης: |
0.002" |
| ΔΟΚΙΜΗ |
100% Ηλεκτρική Δοκιμή πριν την αποστολή. |
| ΤΥΠΟΣ ΣΧΕΔΙΟΥ ΠΡΟΣ ΠΑΡΟΧΗ |
email αρχείο, Gerber RS-274-X, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΑΣ |
Παγκόσμια, Οικουμενική. |
Γιατί να μας επιλέξετε;
1) Εστίαση στις βασικές σας αρμοδιότητες: Γνωρίζουμε βαθιά ότι η αγορά είναι γεμάτη έντονο ανταγωνισμό για τους πελάτες μας. Μπορείτε να εστιάσετε σε σημαντικές αρμοδιότητες όπως η έρευνα και ανάπτυξη, οι πωλήσεις και το μάρκετινγκ, βασιζόμενοι στην επαγγελματική μας απόδοση και τις εξειδικευμένες υπηρεσίες μας που υπερβαίνουν τις προσδοκίες σας.
2) Τεχνολογία αιχμής: Είναι λογικό για έναν μικρό και μεσαίο πελάτη να επιθυμεί τον τελευταίο εξοπλισμό και την τεχνογνωσία κατασκευής για τα PCB του. Μέσω των συνεργασιών με την Bicheng PCB, αποκτάτε πρόσβαση για να επιτύχετε τις προσδοκίες σας με τις 3 βιομηχανικές μας βάσεις με πάνω από 26.000 τετραγωνικά μέτρα.
4) Εξοικονόμηση κόστους παραγωγής: Το κόστος παραγωγής είναι ένα από τα βασικά σημεία της ανταγωνιστικότητας των προϊόντων των πελατών μας. Η Bicheng PCB καταβάλλει προσπάθειες για τη μείωση του κόστους κατασκευής από την εισαγωγή εξοπλισμού, την εκπαίδευση εργαζομένων και τη βελτίωση της τεχνολογίας για την αύξηση της κερδοφορίας τους. Οι πελάτες είναι ικανοποιημένοι με την εξοικονόμηση κόστους μας, αλλά χωρίς απώλεια ποιότητας.
5) Αποφυγή προβλημάτων: Είναι δυσάρεστο όταν ένα πρόβλημα ποιότητας σας ταλαιπωρεί. Ο μηχανικός σχεδιασμός της Bicheng αποτρέπει την εμφάνιση προβλημάτων στην προ-παραγωγή. Δεν θα έχετε πονοκεφάλους με τα πρωτότυπα, τις μικρές παραγγελίες και την παραγωγή όγκου της Bicheng. Το ποσοστό παραπόνων πελατών μας είναι μικρότερο από 1% και θα επιλυθεί ικανοποιητικά.
6) Εξοικονόμηση χρόνου: Η αγορά απαιτεί γρήγορη ενημέρωση των προϊόντων. Η Bicheng PCB εργάζεται πάντα γρήγορα και ευέλικτα για να εξοικονομήσει χρόνο παραγωγής από το πρωτότυπο έως την τυπική παραγωγή, με γρήγορη παράδοση ή προγραμματισμένες παραδόσεις.
7) Μια εξαιρετική ομάδα: Η Bicheng είναι ένας αξιόπιστος συνεργάτης με πάθος, πειθαρχία, ευθύνη και ειλικρίνεια. Έχουμε μια ομάδα έμπειρων πωλητών και εξειδικευμένων εξυπηρετήσεων πελατών. Μην αλλάξετε τον προμηθευτή σας. Αν η αλλαγή είναι απαραίτητη, η Bicheng είναι η σωστή επιλογή για εσάς.
