Περιγραφή προϊόντων
Με την ανάπτυξη της τεχνολογίας ηλεκτρονικών επικοινωνιών, η συχνότητα επικοινωνίας γίνεται όλο και υψηλότερη και η μετάδοση σήματος υψηλής συχνότητας,πρέπει να χρησιμοποιείται χαμηλή διηλεκτρική σταθερά (Dk)Τα υλικά αυτά περιέχουν κυάνιο και υλικά υψηλής συχνότητας όπως πολυτετραφθοροαιθυλένιο / υλικά κεραμικής βάσης (PTFE/Ceramic),υδρογονάνθρακες / υλικά κεραμικής βάσης (υδροάνθρακας/κεραμική)Συνήθως αυτά τα υλικά είναι ακριβά.
Η μείωση του κόστους είναι ένα σημαντικό μέσο για τους πελάτες για τη βελτίωση της ανταγωνιστικότητας των προϊόντων.οι πελάτες υιοθετούν τη στρωμένη δομή των μικτών υλικών στο σχεδιασμό της δομής PCB, δηλαδή το απαραίτητο στρώμα σήματος χρησιμοποιεί υλικά υψηλής συχνότητας για την κάλυψη των αναγκών μετάδοσης σήματος.Το οποίο ονομάζουμε υβριδική σανίδα..
Διαθέσιμο υλικό υψηλής συχνότητας (Core)
RO4350B RO4003C
4 χιλιοστά (0,1 χιλιοστόμετρο) 8 χιλιοστά (0,203 χιλιοστόμετρο)
6.6mil (0.168mm) 12mil (0.3mm)
10 χιλιοστά (0,254 χιλιοστά) 20 χιλιοστά (0,508 χιλιοστά)
13.3mil (0.338mm) 32mil (0.813mm)
20mil (0,508mm) 60mil (1,524mm)
30mil (0,762mm)
60mil (1.524mm)

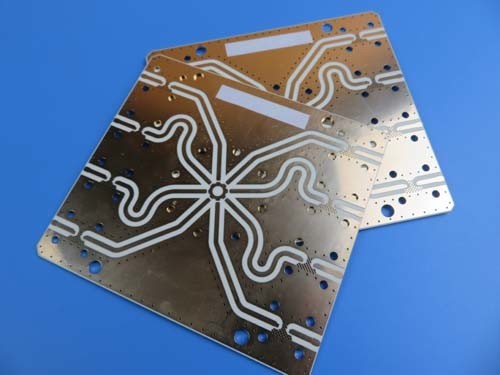

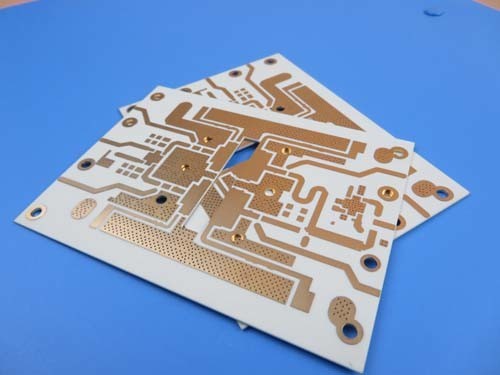

Υπόθεση PCB: Υβριδικό υλικό PCB ανάμεικτο PWB κατασκευασμένο σε 10 mil RO4350B + FR4 με τυφλό διάδρομο
(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)
Γενική περιγραφή
Αυτός είναι ένας τύπος υβριδικού PCB που χτίστηκε σε RO4350B και FR-4 με 6 στρώματα στοιβάσεων για την εφαρμογή της κεραία ραντάρ..Ο σχεδιαστής θέλει μια διπλή πλακέτα κυκλώματος RO4350B σε συνδυασμό με μια πλακέτα κυκλώματος 4 στρωμάτων. Οι 2 τύποι PCB έχουν το δικό τους τρυπάνι, έτσι ώστε το τελικό PCB γίνεται ένα 6 στρώμα PCB με τυφλό μέσω.Μετά την εκδήλωση του τύπουΤο βασικό υλικό που χρησιμοποιείται είναι το ITEQ IT-158 και το Rogers 10mil RO4350B.ολόκληρο το πάτωμα που τροφοδοτεί μεμονωμένο ανά πάνελΚατασκευάζονται σύμφωνα με το IPC 6012 Κλάση 2 χρησιμοποιώντας τα δεδομένα του Gerber.
Χαρακτηριστικά και οφέλη
βελτίωση των επιδόσεων SI σε σχέση με τις συσσωρευτές με όλες τις πλακέτες FR4;
Μείωση του κόστους σε σχέση με τις συσσωρευτές με όλα τα υλικά χαμηλής απώλειας.
Εξαιρετική επίπεδη επιφάνεια για τα εξαρτήματα που είναι τοποθετημένα στο CSP, ώστε να μειώνεται το ποσοστό αποτυχίας κατά τη διάρκεια της συναρμολόγησης και της συγκόλλησης.
Υψηλή συγκόλληση, χωρίς άγχος των πλακών κυκλωμάτων και λιγότερη μόλυνση της επιφάνειας PCB.
Εμπειρογνώμονες πωλητές και εξειδικευμένη εξυπηρέτηση πελατών·
Καμία ελάχιστη ποσότητα παραγγελίας και χαμηλό κόστος δείγματος.
Εστίαση στην παραγωγή μικρών έως μεσαίων όγκων·
Πρωτότυπο ταχείας εκτέλεσης.
ISO9001, ISO14001, TS16949, UL πιστοποιημένο·
Εφαρμογή
Μοιραστής, συνδυασμός μεταβιβαστών, ραδιοσυχνοτήτων, ενισχυτής που τοποθετείται στον πύργο
Παράμετρος και δελτίο δεδομένων
| Μέγεθος PCB |
75 x 110mm = 1PCS |
| ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ |
Πολυεπίπεδη PCB |
| Αριθμός στρωμάτων |
6 στρώσεις |
| Συστατικά επιφανειακής τοποθέτησης |
Ναι. |
| Μέσα από εξαρτήματα τρύπας |
- Όχι, όχι. |
| ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ |
Χαλκός ------- 35um ((1 oz) + στρώμα TOP πλάκας |
| Ηλεκτρικός RO4350B 0,254 mm (10 ml) |
| Χαλκός ------- 35 μm ((1 ουγκιά) |
| |
PP+FR4+PP 0,695mm |
| |
Χαλκός ------ 35um (1oz) |
| |
FR-4 0,25 mm |
| |
Χαλκός ------ 35um (1oz) |
| |
PP 0,21 mm |
| |
Χαλκός ------35um (1oz) |
| |
Ηλεκτρικός RO4350B 0,254 mm (10 ml) |
| |
Χαλκός ------- 35um ((1 oz) + στρώμα BOT πλάκας |
| ΤΕΧΝΟΓΙΑ |
|
| Ελάχιστο ίχνος και χώρος: |
4 χιλιοστά / 5 χιλιοστά |
| Ελάχιστες / μέγιστες τρύπες: |
00,3 mm / 2,0 mm |
| Αριθμός διαφόρων οπών: |
12 |
| Αριθμός τρυπών: |
167 |
| Αριθμός σχισμάτων: |
0 |
| Αριθμός εσωτερικών διαχωρισμάτων: |
3 |
| Ελέγχος αντίστασης: |
- Όχι. |
| Αριθμός χρυσού δακτύλου: |
0 |
| ΥΛΟΔΟΣ ΠΑΡΟΣ |
|
| Εποξικό γυαλί: |
RO4350B Tg280°C, er<3.48, Rogers Corp. FR-4 IT158 |
| Τελικό εξωτερικό φύλλο: |
1.5 ουγκιές |
| Τελικό εσωτερικό φύλλο: |
1 ουγγιά |
| Τελικό ύψος PCB: |
10,8 mm ± 0,18 mm |
| Πλαστική και επικάλυψη |
|
| Τελεία επιφάνειας |
Χρυσός βύθισης |
| Η μάσκα συγκόλλησης εφαρμόζεται σε: |
Πάνω, 12μμ ελάχιστο. |
| Χρώμα μάσκας συγκόλλησης: |
Πράσινο, PRS-2000GT600D, προμηθεύεται από την Taiyo. |
| Τύπος μάσκας συγκόλλησης: |
Επενδύσεις |
| ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ |
Διαδρομή |
| ΣΗΜΕΙΩΣΗ |
|
| Πλευρά του θρύλου του συστατικού |
Πάνω |
| Χρώμα του παραρτήματος |
Λευκό, IJR-4000 MW300, μάρκα Taiyo |
| Ονομασία ή λογότυπο του κατασκευαστή: |
Σημειώνεται στο πίνακα σε έναν μαέστρο και στα πόδια Ελεύθερη περιοχή |
| Δίπλα |
Επικάλυψη μέσω τρύπας (PTH), ελάχιστο μέγεθος 0,3 mm. Κλειστή μέσω L1-L2, L3-L6 |
| ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ |
Υπόδειγμα: |
| ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ |
|
| Διάσταση του διαγράμματος: |
0.0059" |
| Επικάλυψη από χαρτόνια: |
0.0029" |
| Ανεπάρκεια τρυπών: |
0.002" |
| Δοκιμή |
100% ηλεκτρική δοκιμή πριν από την αποστολή |
| Τύπος έργου τέχνης που πρέπει να παρασχεθεί |
αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ |
| ΧΟΡΙΟΣ Υπηρεσιών |
Παγκοσμίως, παγκοσμίως. |
Πολιτική ποιότητας
Η Bicheng έχει αναπτύξει μια σειρά από διαδικασίες διαχείρισης και προσεγγίσεις για να διασφαλίσει ότι τα PCB πληρούν τις απαιτήσεις των πελατών, συμπεριλαμβανομένης της επιλογής των προμηθευτών,Έλεγχος σε εξέλιξη (WIP), εξερχόμενη επιθεώρηση παράδοσης και εξυπηρέτηση πελατών κλπ.
Εκτίμηση και έλεγχος των προμηθευτών
Οι προμηθευτές πρέπει να αξιολογούνται από την Bicheng. Επιπλέον, η Bicheng θα αξιολογεί και θα βαθμολογεί τους προμηθευτές κάθε χρόνο για να εγγυηθεί ότι τα προμηθευμένα υλικά πληρούν τις απαιτήσεις της Bicheng.Η Bicheng αναπτύσσει συνεχώς τους προμηθευτές και τους εποπτεύει για τη βελτίωση της ποιότητας και της διαχείρισης του περιβάλλοντος με βάση τα συστήματα ISO9001 & ISO14001.
Αξιολόγηση συμβολαίου
Η Bicheng θα επανεξετάσει και θα επαληθεύσει τις απαιτήσεις των πελατών για να βεβαιωθεί ότι έχουμε την ικανότητα να ικανοποιήσουμε τις απαιτήσεις των πελατών, συμπεριλαμβανομένων των προδιαγραφών,παράδοση και άλλες απαιτήσεις πριν από την αποδοχή της παραγγελίας.
Κατασκευή, έλεγχος και έλεγχος των δεδομένων κατασκευής.
Όταν τα δεδομένα σχεδιασμού και οι προδιαγραφές των πελατών παρέχονται στο τμήμα αγοράς μας, η Bicheng πρέπει να επαληθεύσει όλες τις απαιτήσεις.,μια κατασκευαστική οδηγία (MI) παράγεται σύμφωνα με την πραγματική διαδικασία παραγωγής και τις τεχνολογίες για το τμήμα παραγωγής ως βάση για την πραγματική κατασκευή.Το ΔΜ πρέπει να ελέγχεται από ανεξάρτητους μηχανικούς και μηχανικούς ελέγχου ποιότητας πριν από την έκδοση.
Επόμενος έλεγχος ποιότητας υλικού
Όλα τα υλικά πρέπει να ελέγχονται πριν από την αποθήκευση.διάφορα ακριβή όργανα και συσκευές ελέγχου εγγυώνται την ικανότητα να κρίνουν το υλικό αγαθό ή όχιΕκδίδουμε υλικό με την αρχή του πρώτου προς πρώτον, και δίνουμε συναγερμό για το υλικό που θα φτάσει στη διάρκεια ζωής για να διασφαλίσουμε ότι τα υλικά θα χρησιμοποιηθούν πριν από τη λήξη.
Έλεγχος της διαδικασίας παραγωγής
Δικαίωμα κατασκευής (MI), ολοκληρωμένη διαχείριση και συντήρηση εξοπλισμού και έλεγχος διαδικασιών, αυστηρή επιθεώρηση και παρακολούθηση WIP καθώς και οδηγίες λειτουργίας,Όλα αυτά κάνουν όλη τη διαδικασία κατασκευής πλήρως ελεγχόμενη..
Τελικός έλεγχος και επιθεώρηση
Όλα τα PCB πρέπει να περάσουν από την ανοιχτή και σύντομη δοκιμή καθώς και την οπτική επιθεώρηση μετά την περάτωση των καθορισμένων φυσικών δοκιμών.Μηχανές δοκιμής με ανιχνευτές για να εξασφαλίζεται ότι κάθε PCB δοκιμάζεται 100%.
Ελέγχος της παράδοσης προϊόντων
Δημιουργήσαμε ένα ειδικό τμήμα FQA για να επιθεωρήσουμε τα προϊόντα PCB σύμφωνα με τις προδιαγραφές και τις απαιτήσεις του πελάτη με δειγματοληψία.
Η FQA πρέπει επίσης να διενεργεί έλεγχο 100% των προϊόντων συσκευασίας και αποστολής αποθήκης, συμπεριλαμβανομένου του αριθμού προϊόντος, του αριθμού πελάτη, της ποσότητας προϊόντος, της διεύθυνσης αποστολής κ.λπ. πριν από την αποστολή.
Υπηρεσία πελατών
Οργανώνουμε μια επαγγελματική ομάδα εξυπηρέτησης πελατών για να επικοινωνούμε ενεργά με τους πελάτες και να αντιμετωπίζουμε έγκαιρα τα σχόλια των πελατών.Επικεντρώνουμε την προσοχή μας στις ανάγκες των πελατών και στις απαιτήσεις τους., εγκαίρως για την προσαρμογή της πολιτικής της εξυπηρέτησης πελατών και των απαιτήσεων των προϊόντων PCB.
