Συνοπτική εισαγωγή
RO4350B το υλικό κυκλωμάτων υψηλής συχνότητας είναι ενισχυμένος γυαλί υδρογονάνθρακας/κεραμικά φύλλα πλαστικού (όχι PTFE) που σχεδιάζεται για τις εμπορικές εφαρμογές ευαίσθητης, μεγάλης ποσότητας απόδοσης. Αυτήν την περίοδο το διπλάσιο που πλαισιώνονται και τα πολυστρωματικά PCB RO4350B είναι διαθέσιμα στην επιχείρηση Bicheng. Το διπλάσιο πλαισίωσε το PCB RO4350B με το πάχος 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) και 60mil (1.524mm) είναι τα best-$l*seller. Παρέχουμε τα τρεξίματα πρωτοτύπων, τις μικρές batch και τις υπηρεσίες παραγωγής όγκου.
Πλεονεκτήματα
1) Άριστη απόδοση υψηλής συχνότητας λόγω της χαμηλών διηλεκτρικών ανοχής και της απώλειας
2) Άριστη διαστατική σταθερότητα.
3) Χαμηλός θερμικός συντελεστής της διηλεκτρικής σταθεράς
4) Χαμηλή επέκταση ζ-άξονα
5) Χαμηλός -επίπεδος συντελεστής επέκτασης
6) Σταθερή ηλεκτρική συχνότητα verus ιδιοτήτων
Εφαρμογές
1) Εξασθενητής, αυτόματη επαγωγή πυλών
2) LNB για τους άμεσους δορυφόρους ραδιοφωνικής μετάδοσης
3) Microstrip κεραία, απλωμένο φάσμα
4) Microstrip και κυψελοειδείς κεραίες σταθμών βάσης και ενισχυτές δύναμης
5) Ετικέττες προσδιορισμών RF
6) Συστήματα επικοινωνιών απλωμένου φάσματος
7) Ενισχυτής κορμών, ενότητα κ.λπ. θραυστών.

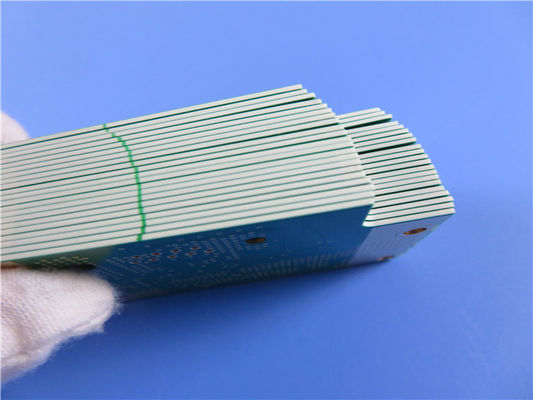

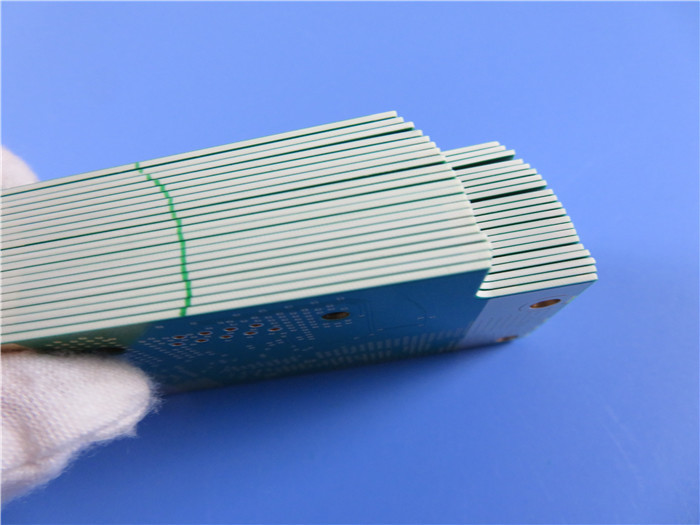

Περίπτωση PCB: Χρυσό PCB βύθισης 30 mil RO4350B με τα διπλά στρώματα
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτό είναι ένας τύπος του διπλού πλαισιωμένου PCB που στηρίζεται στο υπόστρωμα υψηλής συχνότητας με Tg 288°C για την εφαρμογή της ενότητας 4G WiFi. Είναι 0,8 χιλ. παχύ, το λευκό πέρα από την πράσινη μάσκα ύλης συγκολλήσεως. Όλοι μέσω είναι ανοικτοί στον αέρα. Τα μαξιλάρια καλύπτονται από το χρυσό βύθισης. Το υλικό βάσεων χρησιμοποιείται από Rogers RO4350B, ολόκληρος πίνακας που παρέχει 1 PCB επάνω. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.
Χαρακτηριστικά γνωρίσματα και οφέλη
Η διηλεκτρική σταθερά (DK) είναι χαμηλή και σταθερή, έτσι η μετάδοση σημάτων είναι καλή χωρίς καθυστέρηση
Η απελασματοποίηση του φύλλου αλουμινίου χαλκού δεν θα προκληθεί από την αλλαγή του κρύου και της θερμότητας λόγω της συνέπειας με το συντελεστή θερμικής επέκτασης του φύλλου αλουμινίου χαλκού
Άριστη διαστατική σταθερότητα
Καλή αντίσταση υψηλής θερμοκρασίας και χαμηλής θερμοκρασίας (- 192℃-260℃)
UL αναγνωρισμένος και RoHS οδηγία-υποχωρητικό
Ηλεκτρική δοκιμή και δοκιμή υψηλής τάσης
Δοκιμή ελέγχου σύνθετης αντίστασης και δοκιμή ύλη συγκολλήσεως-δυνατότητας
Μικροϋπολογιστής-τμήμα και θερμική δοκιμή πίεσης
Δοκιμή αξιοπιστίας, δοκιμή αντίστασης μόνωσης και ιοντική δοκιμή μόλυνσης
Ικανοποίηση των αναγκών PCB σας από το πρωτότυπο στη μαζική παραγωγή
Εφαρμογή
Χαμηλού θορύβου ενισχυτής, ακουστικοί αισθητήρες ανίχνευσης, οπτικοηλεκτρονικές συσκευές αποστολής σημάτων, κεραία 4G
Φύλλο παραμέτρου και στοιχείων
| ΜΈΓΕΘΟΣ PCB |
67 Χ 33mm=1PCS |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ |
Πλαισιωμένο διπλάσιο PCB |
| Αριθμός στρωμάτων |
2 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά |
ΝΑΙ |
| Μέσω των τμημάτων τρυπών |
ΝΑΙ |
| STACKUP ΣΤΡΩΜΑΤΟΣ |
χαλκός - 35um (1 oz) ΤΟΠ στρώμα +plate |
| RO4350B 0.762mm |
| χαλκός - 35um (1oz) + στρώμα πιάτων BOT |
| ΤΕΧΝΟΛΟΓΙΑ |
|
| Ελάχιστα ίχνος και διάστημα: |
5 mil/4,5 mil |
| Ελάχιστες/μέγιστες τρύπες: |
0,3 χιλ./4,6 χιλ. |
| Αριθμός διαφορετικών τρυπών: |
7 |
| Αριθμός τρυπών τρυπανιών: |
105 |
| Αριθμός αλεσμένων αυλακώσεων: |
0 |
| Αριθμός εσωτερικών διακοπών: |
0 |
| Έλεγχος σύνθετης αντίστασης: |
αριθ. |
| Αριθμός χρυσού δάχτυλου: |
0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ |
|
| Γυαλί εποξικό: |
RO4350B Tg280℃, ER<3>
|
| Τελικό φύλλο αλουμινίου εξωτερικό: |
1,5 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τελικό ύψος του PCB: |
0,8 χιλ. ±10% |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ |
|
| Η επιφάνεια τελειώνει |
Χρυσός βύθισης |
| Η μάσκα ύλης συγκολλήσεως ισχύει: |
ΚΟΡΥΦΗ, ελάχιστο 12micron |
| Χρώμα μασκών ύλης συγκολλήσεως: |
Πράσινος, PSR-2000GT600D, Taiyo παρεχόμενο. |
| Τύπος μασκών ύλης συγκολλήσεως: |
LPSM |
| CONTOUR/CUTTING |
Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ |
|
| Πλευρά του συστατικού μύθου |
ΚΟΡΥΦΗ |
| Χρώμα του συστατικού μύθου |
Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo |
| Όνομα ή λογότυπο κατασκευαστών: |
Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
| ΜΕΣΩ |
Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.3mm. Μάσκα ύλης συγκολλήσεως που αποκαλύπτεται |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ |
Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ |
|
| Διάσταση περιλήψεων: |
0,0059» |
| Επένδυση πινάκων: |
0,0029» |
| Ανοχή τρυπανιών: |
0,002» |
| ΔΟΚΙΜΗ |
100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ |
αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ |
Παγκοσμίως, συνολικά. |
Γιατί μας επιλέξτε;
1) Εστίαση στις ικανότητες πυρήνων σας: Ξέρουμε βαθειά ότι είναι πλήρες του άγριου ανταγωνισμού για τους πελάτες μας στην αγορά. Μπορείτε να εστιάσετε σε τέτοιες σημαντικές ικανότητες όπως την έρευνα και την ανάπτυξη, τις πωλήσεις και το μάρκετινγκ βασισμένες στην επαγγελματική απόδοση και τις ειδικευμένες υπηρεσίες μας εκείνη η υπέρβαση η προσδοκία σας.
2) Τεχνολογία εξεχουσών θέσεων: είναι λογικό για έναν μικρού και μεσαίου μεγέθους πελάτη στο hanker μετά από την πιό πρόσφατη πείρα εξοπλισμού και κατασκευής για το PCBs του. Από τις συνεργασίες
με το PCB Bicheng, αποκτάτε πρόσβαση για να φθάσετε στην προσδοκία σας με 3 βάσεις εργοστασίων μας με πάνω από 26.000 τετραγωνικά μέτρα.
4) Εκτός από το κόστος παραγωγής: Το κόστος παραγωγής είναι ένα από τα σημεία κλειδί της ανταγωνιστικότητας προϊόντων των πελατών μας. Τα PCB Bicheng έχουν προσπαθήσει να μειώσουν το κόστος παραγωγής του από τον εξοπλισμό εισάγουν, κατάρτιση εργαζομένων και βελτίωση τεχνολογίας για να αυξήσουν την αποδοτικότητά τους. Οι πελάτες ικανοποιούν με τη εξοικονόμηση κόστους μας αλλά χωρίς ποιοτική απώλεια.
5) Αποφύγετε την παρενόχληση: Είναι ένα θέμα όταν ποιοτικό πρόβλημα παρενοχλώντας σας. Το σχέδιο εφαρμοσμένης μηχανικής Bicheng αποτρέπει το πρόβλημα από την εμφάνιση στην προπαραγωγή. Δεν θα πάρετε τον πονοκέφαλο με τα πρωτότυπα Bicheng, τις μικρές διαταγές και την παραγωγή όγκου. Το ποσοστό μας καταγγελίας πελατών είναι λιγότερο από 1% και θα είναι λυμένο ικανοποιητικό.
6) Εκτός από το χρόνο: Η αγορά απαιτεί τα προϊόντα που ενημερώνουν γρήγορα. Το PCB Bicheng λειτουργεί πάντα γρήγορος και εύκαμπτος για να κερδίσει χρόνο της παραγωγής από το πρωτότυπο στην τυποποιημένη παραγωγή,
γρήγορος χρόνος περιστροφής ή σχεδιασμένες παραδόσεις.
7) Μια άριστη ομάδα: Το Bicheng είναι αξιόπιστος συνεργάτης με το πάθος, την πειθαρχία, την ευθύνη και την τιμιότητα. Έχουμε μια ομάδα των πεπειραμένων προσώπων πωλήσεων και των ειδικευμένων εξυπηρετήσεων πελατών. Μην αλλάξτε τον προμηθευτή σας. Εάν η αλλαγή είναι πρέπει, Bicheng είναι το σωστό για σας.
