Περιγραφή προϊόντων
Όπως υποδηλώνει και το όνομά της, η υψηλή συχνότητα είναι ότι η συχνότητα είναι σχετικά υψηλή, γενικά αναφέρεται στη συχνότητα >=300 MHz (δηλαδή μήκος κύματος =1GHz ονομάζεται μικροκυματική.
Τυπικές συχνότητες για ασύρματες εφαρμογές:
* Τρέχον κινητό: 0,9 GHz - 2 GHz
* Συστήματα 3G: 2,5 GHz
* Bluetooth: 2,5 GHz
* GPS: 12,6 GHz
* LMDS: 24 GHz και 40 GHz
* Αυτοκινητοβιομηχανία: 77 GHz
Αγορά: RFID, Ασύρματες επικοινωνίες, σταθμός βάσης και κεραία, ενισχυτής, προϊόντα, ηλεκτρονικά είδη ευρείας κατανάλωσης.
Πλακέτα τυπωμένου κυκλώματος υψηλής συχνότητας ή πλακέτα μικροκυμάτων PCB αναφέρεται στην πλακέτα τυπωμένου κυκλώματος που κατασκευάζεται σε χαλκοπλακέτα υποστρώματος υψηλής συχνότητας (μικροκυμάτων). Οι κοινοί τύποι είναι: Διπλής όψης πλακέτα, πολυστρωματική πλακέτα και μικτή δομή.

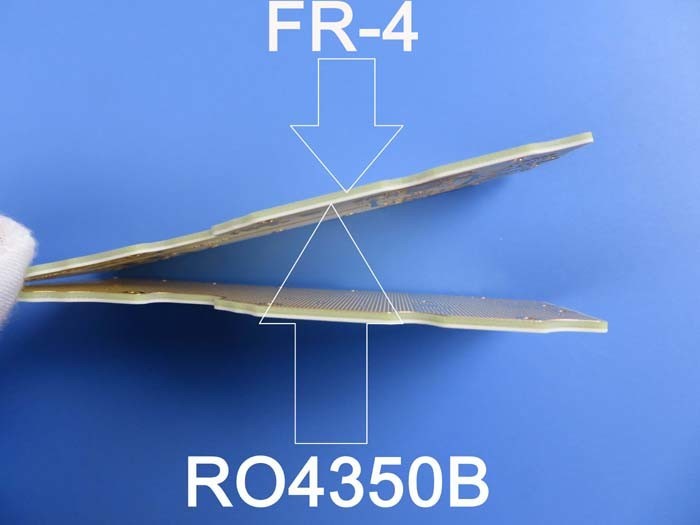

Η μικτή δομή περιλαμβάνει ειδικό υπόστρωμα υψηλής απόδοσης, φύλλο PP + πλακέτα συνηθισμένης απόδοσης και πλακέτα μικτής συμπίεσης φύλλου PP. υπόστρωμα υψηλής συχνότητας + συνηθισμένο υπόστρωμα FR4. υπόστρωμα υψηλής συχνότητας + μεταλλική βάση κ.λπ.

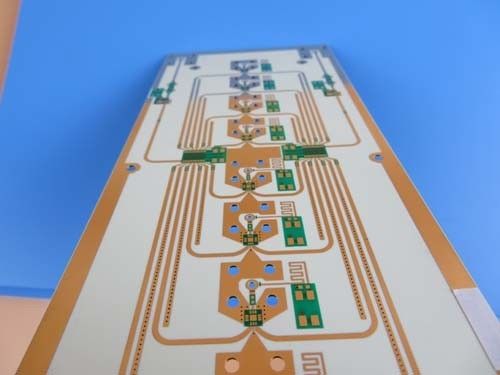

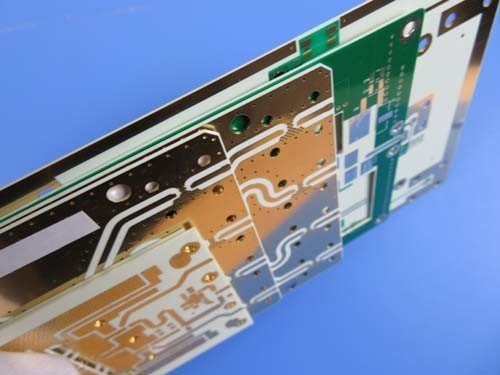

Θήκη PCB: PCB Υψηλής Συχνότητας | Πλακέτα Κυκλώματος 10 mil RO4350B | RF PCB με Εμβάπτιση Χρυσού
(Οι πλακέτες τυπωμένων κυκλωμάτων είναι κατά παραγγελία προϊόντα, η εικόνα και οι παράμετροι που εμφανίζονται είναι μόνο για αναφορά)
Γενική περιγραφή
Αυτός είναι ένας τύπος διπλής όψης PCB κατασκευασμένος σε υπόστρωμα 10mil RO4350B με Tg 280°C για την εφαρμογή Ενισχυτή Σήματος Κινητής Τηλεφωνίας. Έχει πάχος 0,3 mm, φινιρισμένο με λευκή μεταξοτυπία πάνω από πράσινη μάσκα συγκόλλησης και εμβάπτιση χρυσού στις επαφές. Το βασικό υλικό χρησιμοποιείται από την Rogers Corp., ολόκληρη η πλακέτα παρέχεται 1 τεμάχιο ανά πάνελ. Κατασκευάζονται σύμφωνα με το IPC 6012 Class 2 χρησιμοποιώντας τα παρεχόμενα δεδομένα Gerber. Κάθε 100 πάνελ συσκευάζονται για αποστολή.
Χαρακτηριστικά και οφέλη
Η διηλεκτρική σταθερά (DK) είναι χαμηλή και σταθερή, επομένως η μετάδοση σήματος είναι καλή χωρίς καθυστέρηση.
Το χαρακτηριστικό της χαμηλής διηλεκτρικής απώλειας καθιστά την απώλεια σήματος σε χαμηλότερο επίπεδο, γεγονός που καθιστά εξαιρετική τη μετάδοση σήματος ολόκληρου του εξοπλισμού.
Χαμηλός θερμικός συντελεστής διηλεκτρικής σταθεράς.
Χαμηλή επέκταση στον άξονα Ζ.
Η διαδικασία SMT είναι ανθεκτική στη συγκόλληση με αναρροή, ανθεκτική στην επανεπεξεργασία.
Καλή αντοχή στην οξείδωση και καλή απαγωγή θερμότητας.
Κάλυψη των αναγκών σας σε PCB από πρωτότυπο έως μαζική παραγωγή.
Εργαστήριο 16000 τετραγωνικών μέτρων.
Έγκαιρη παράδοση: >98%
Ποσοστό παραπόνων πελατών: <1%
Εφαρμογή
Πομπός RF, κεραία πολλαπλών συνδυαστών, αναγνώριση RF, ενισχυτής κορμού
Φύλλο παραμέτρων και δεδομένων
| ΜΕΓΕΘΟΣ PCB |
120 x 75mm=1PCS |
| ΤΥΠΟΣ ΠΛΑΚΕΤΑΣ |
Διπλής όψης PCB |
| Αριθμός στρώσεων |
2 στρώσεις |
| Εξαρτήματα επιφανειακής στήριξης |
ΝΑΙ |
| Εξαρτήματα διαμπερούς οπής |
ΝΑΙ |
| ΔΟΜΗ ΣΤΡΩΣΕΩΝ |
χαλκός ------- 18um(0,5 oz)+επιμετάλλωση ΕΞΩΤΕΡΙΚΟ στρώμα |
| RO4350B 0,254mm |
| χαλκός ------- 18um(0,5oz) + επιμετάλλωση ΕΣΩΤΕΡΙΚΟ στρώμα |
| ΤΕΧΝΟΛΟΓΙΑ |
|
| Ελάχιστο ίχνος και διάστημα: |
9 mil / 4 mil |
| Ελάχιστες / Μέγιστες οπές: |
0,25 mm / 1,0mm |
| Αριθμός διαφορετικών οπών: |
3 |
| Αριθμός οπών διάτρησης: |
92 |
| Αριθμός εγκοπών φρεζαρίσματος: |
0 |
| Αριθμός εσωτερικών εγκοπών: |
0 |
| Έλεγχος σύνθετης αντίστασης: |
όχι |
| Αριθμός χρυσών δακτύλων: |
0 |
| ΥΛΙΚΟ ΠΛΑΚΕΤΑΣ |
|
| Γυαλί Εποξειδικό: |
RO4350B Tg280℃, er<3,48, Rogers Corp. |
| Τελικό εξωτερικό φύλλο: |
1,0 oz |
| Τελικό εσωτερικό φύλλο: |
Δ/Υ |
| Τελικό ύψος PCB: |
0,3 mm ±0,1 |
| ΕΠΙΜΕΤΑΛΛΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ |
|
| Επιφανειακό φινίρισμα |
Εμβάπτιση χρυσού |
| Εφαρμογή μάσκας συγκόλλησης σε: |
ΕΞΩΤΕΡΙΚΟ και ΕΣΩΤΕΡΙΚΟ 12micron Ελάχιστο |
| Χρώμα μάσκας συγκόλλησης: |
Πράσινο, PSR-2000GT600D, Taiyo Supplied. |
| Τύπος μάσκας συγκόλλησης: |
LPSM |
| ΠΕΡΙΓΡΑΜΜΑ/ΚΟΠΗ |
Δρομολόγηση |
| ΣΗΜΑΝΣΗ |
|
| Πλευρά θρύλου εξαρτήματος |
ΕΞΩΤΕΡΙΚΟ και ΕΣΩΤΕΡΙΚΟ. |
| Χρώμα θρύλου εξαρτήματος |
Λευκό, IJR-4000 MW300, μάρκα Taiyo |
| Όνομα κατασκευαστή ή λογότυπο: |
Σημειώνεται στην πλακέτα σε αγωγό και θρύλο ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
| VIA |
Επιμεταλλωμένη διαμπερής οπή (PTH), ελάχιστο μέγεθος 0,25mm. Via καλυμμένο. |
| ΒΑΘΜΟΛΟΓΙΑ ΕΥΦΛΕΚΤΟΤΗΤΑΣ |
UL 94-V0 Έγκριση MIN. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ |
|
| Διάσταση περιγράμματος: |
0,0059" |
| Επιμετάλλωση πλακέτας: |
0,0029" |
| Ανοχή διάτρησης: |
0,002" |
| ΔΟΚΙΜΗ |
100% Ηλεκτρική δοκιμή πριν την αποστολή |
| ΤΥΠΟΣ ΣΧΕΔΙΟΥ ΠΡΟΣ ΠΑΡΟΧΗ |
email αρχείο, Gerber RS-274-X, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ |
Παγκόσμια, Παγκόσμια. |
