I-Tera® MT40 πολύ χαμηλής απώλειας τοιχοποιούμενο

Περιγραφή προϊόντων

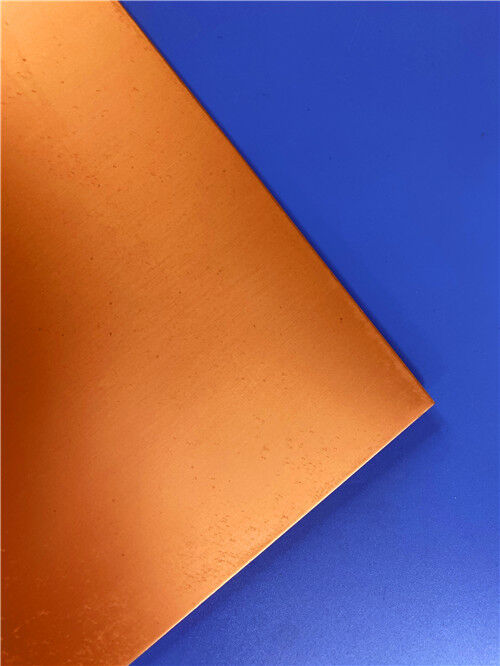

1Γενική εικόνα του υλικούI-Tera® MT40 (Isola)

Το I-Tera® MT40 είναι ένα πολύ χαμηλής απώλειας, υψηλής απόδοσης τροποποιημένο σύστημα από αιποξυλική/FR-4 ρητίνη από τον όμιλο Isola, ενισχυμένο με υφασμένο ύφασμα E-γυαλί. It is specifically engineered for high-speed digital and RF/microwave printed circuit designs where standard FR-4 falls short but PTFE or hydrocarbon materials are cost-prohibitive or difficult to process .

Βασικά χαρακτηριστικά υλικού

2. Χάρτης στοιχείων υλικών ∆ιασυνοριακές ιδιότητες (I-Tera MT40)

Σημείωση: Οι τιμές Dk/Df είναι σταθερές από -55 °C έως +125 °C μέχρι τις συχνότητες W-band (75-110 GHz).

Τυπική διαθεσιμότητα

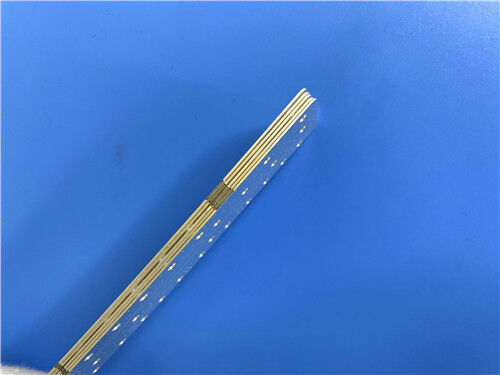

3Προσαρμοσμένο PCB ∙ Διπλό στρώμα I-Tera MT40 με καστελωμένες άκρες

Αυτό το διπλά στρώμα επιφάνειας αποδεικνύει την ικανότητά μας να χειριστούμε την επεξεργασία υλικών υψηλής συχνότητας, την επιλογή χαλκού από χαλκό HVLP και την κατασκευή καστελωμένων άκρων για εφαρμογές μονάδων.

Βασικές προδιαγραφές

Επικαιροποιημένες άκρες (επικαιρωμένες άκρες)

Οι τρύπες με καστέλες είναι επιχρισμένες με μισές τρύπες κατά μήκος της άκρης της πλακέτας, σχεδιασμένες για συνδέσεις μονάδων συγκόλλησης.Παρέχουν ένα ορατό φιλέτο συγκόλλησης το οποίο μπορεί να επιθεωρηθεί οπτικά, ένα σημαντικό πλεονέκτημα ποιότητας έναντι των συνδέσεων LGA (Land Grid Array)..

HDI και ικανότητα διαδοχικής στρώσης

Το I-Tera MT40 υποστηρίζει την κατασκευή HDI microvia και τις διαδικασίες αλληλουχίας.Η σταθερότητα των διαστάσεων του σε πολλαπλούς κύκλους πίεσης ̇ άμεσο όφελος της αρχιτεκτονικής του ενισχυμένης με γυαλί σε σχέση με το PTFE ̇ το καθιστά πιο προβλέψιμο στην παραγωγή από τις εναλλακτικές λύσεις PTFE ∙.

4Γιατί το I-Tera MT40 για αυτό το σχέδιο;

Περιοχές εφαρμογής

• Μονούλες ραδιοσυχνοτήτων/μικροκυμάτων
• 5G μικρά κύτταρα / σταθμοί βάσης
• Αισθητήρες ραντάρ αυτοκινήτων
• Ψηφιακές μονάδες υψηλής ταχύτητας
• Διαδικασία IoT / ασύρματες ενότητες
• Ιατρικές συσκευές

Ε: Τι κάνει το I-Tera MT40 διαφορετικό από το πρότυπο FR-4;
Α: Το I-Tera MT40 προσφέρει σημαντικά χαμηλότερα Dk (3,45 έναντι ~4,5) και Df (0,0031 έναντι ~0,015 ∆0,020), υψηλότερο Tg (215 °C έναντι 170 ∆180 °C),και σταθερό Dk σε θερμοκρασία και συχνότητα όλα ενώ παραμένουν συμβατά με τη διαδικασία FR-4.

Ε2: Απαιτεί ειδική επεξεργασία το I-Tera MT40 όπως τα υλικά PTFE;
Απάντηση: Όχι. Σε αντίθεση με το PTFE, το I-Tera MT40 δεν απαιτεί χαρακτική νατρίου ή αποστροφή πλάσματος για την προετοιμασία της τρύπας.

Ε3: Γιατί επιλέξατε χαλκό χάλυβα HVLP για αυτό το σχέδιο;
Α: Το χαλκό HVLP (VLP2) έχει ≤2,5 μm τραχύτητα επιφάνειας (Rz JIS), μειώνοντας την απώλεια αγωγού σε υψηλές συχνότητες.Η HVLP προτιμάται σε σχέση με το τυπικό φύλλο HTE.

Ε4: Τι είναι οι καστελωμένες άκρες και γιατί χρησιμοποιούνται;
Α: Οι καστελωμένες άκρες είναι επικαλυμμένες με μισές τρύπες κατά μήκος της άκρης της πλακέτας, επιτρέποντας τη σύνδεση μονάδων με συγκόλληση.Παρέχουν ένα ορατό φιλέτο συγκόλλησης που μπορεί να επιθεωρηθεί οπτικά, ένα σημαντικό πλεονέκτημα ποιότητας έναντι των συνδέσεων LGA.

Ε5: Ποια είναι η ελάχιστη διάμετρος της τρύπας για τις τρύπες με καστέλες;
Α: Συνιστάται ελάχιστο 0,6 mm, με προτίμηση 0,8·1,0 mm για την επεξεργασία της χειροποίητης συγκόλλησης.

Ε6: Είναι το Immersion Silver κατάλληλο για εφαρμογές RF;
Α: Ναι. Το Immersion Silver παρέχει χαμηλή αντίσταση επαφής, εξαιρετική συγκολλησιμότητα και δεν έχει στρώμα φραγμού νικελίου, καθιστώντας το ιδανικό για εφαρμογές RF / μικροκυμάτων.

Ε7: Ποια είναι η συμβατότητα CTE του I-Tera MT40 με άλλα υλικά;
Α: Η I-Tera MT40 είναι θερμικά και διαμετρικά συμβατή με την Astra MT77 και το Tachyon 100G για υβριδικές κατασκευές PCB.

Ε8: Έχει πιστοποιηθεί η I-Tera MT40 UL;
Α: Ναι. Το I-Tera MT40 φέρει αριθμό αρχείου UL E41625 και είναι 94V-0.

Επικοινωνήστε μαζί μας

Ως εξειδικευμένος προμηθευτής PCB με έδρα την Κίνα, έχουμε μεγάλη εμπειρία μεIsola I-Tera MT40, υλικά υψηλής συχνότητας και προηγμένα χαρακτηριστικά άκρων (καστελωμένες τρύπες, επικάλυψη άκρων).

Παρέχουμε:

• Πλήρης ιχνηλασιμότητα υλικού (πιστοποιητικά της Isola)
• Επιλογές χάλκινου φύλλου HVLP για χαμηλές απώλειες απόδοσης
• Κατασκευή με καστελωμένη άκρη με ακρίβεια εγγραφής ± 0,05 mm
• Βύθιση Ασημένιο / ENIG / άλλα φινίρισμα ανάλογα με τις απαιτήσεις σας
• Πρωτότυπα ταχείας στροφής και παραγωγή σε μεγάλες ποσότητες
• Δοκιμές αμυντικότητας (TDR) με λεπτομερείς εκθέσεις

Για τεχνικές ερωτήσεις, ανασκόπηση στοιβακτηρίων ή αιτήματα προσφορών, επικοινωνήστε απευθείας με την ομάδα πωλήσεων μας.
