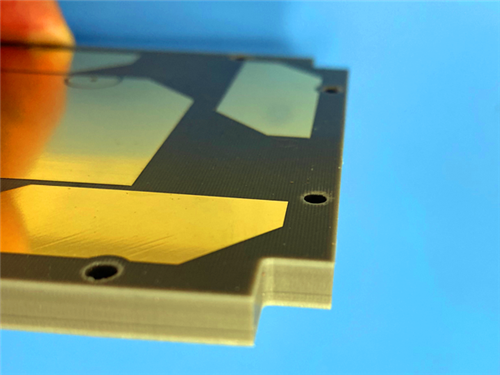

F4BM233 χαμηλή DK 2.33 PTFE υαλοπλαστική με χαλκό φύλλο ED και Custom 4mm πυρήνας παχιά PCB λύσεις

Περιγραφή προϊόντων

Για σχεδιαστές κεραιών που αναζητούν ένα καλά ισορροπημένο, οικονομικά αποδοτικό υπόστρωμα PTFE με χαμηλή διηλεκτρική σταθερά και εξαιρετική συνέπεια παρτίδας προς παρτίδα, το F4BM233 από το εργοστάσιο μονωτικών υλικών Taizhou Wangling προσφέρει έναν ελκυστικό συνδυασμό απόδοσης και αξίας. Κατασκευασμένο από ένα επιστημονικά διαμορφωμένο μείγμα υφάσματος από υαλοΐνες, ρητίνης PTFE και φιλμ PTFE, αυτό το laminate προσφέρει βελτιωμένη ηλεκτρική απόδοση σε σχέση με τη στάνταρ σειρά F4B — ευρύτερο εύρος διηλεκτρικής σταθεράς, χαμηλότερη διηλεκτρική απώλεια, υψηλότερη αντίσταση μόνωσης και μεγαλύτερη σταθερότητα — ενώ παραμένει άμεση αντικατάσταση για συγκρίσιμα ξένα προϊόντα.

Η σειρά F4BM και F4BME μοιράζονται το ίδιο διηλεκτρικό στρώμα αλλά διαφέρουν στο φύλλο χαλκού τους. Το F4BM συνδυάζεται με φύλλο χαλκού ED, καθιστώντας το κατάλληλο για εφαρμογές χωρίς αυστηρές απαιτήσεις PIM. Το F4BME συνδυάζεται με φύλλο χαλκού RTF με αντίστροφη επεξεργασία, προσφέροντας εξαιρετική απόδοση PIM, πιο ακριβή έλεγχο γραμμής και χαμηλότερη απώλεια αγωγού. Και στις δύο σειρές, η διηλεκτρική σταθερά ρυθμίζεται με ακρίβεια προσαρμόζοντας την αναλογία μεταξύ PTFE και υφάσματος από υαλοΐνες — επιτυγχάνοντας χαμηλή απώλεια, ενώ βελτιώνει τη διαστατική σταθερότητα. Υψηλότερες διηλεκτρικές σταθερές αντιστοιχούν σε υψηλότερη περιεκτικότητα σε γυαλί, η οποία με τη σειρά της βελτιώνει τη διαστατική σταθερότητα, μειώνει τη θερμική διαστολή και βελτιώνει την απόδοση της θερμοκρασιακής μετατόπισης, με μικρή αύξηση στη διηλεκτρική απώλεια.

Βασικές Ιδιότητες με μια Ματιά (F4BM233):

Σημείωση: Το F4BM233 προσφέρει εύρος Dk από 2.17 έως 3.0, με προσαρμόσιμες τιμές. Το ελάχιστο διαθέσιμο πάχος διηλεκτρικού είναι 0.1mm.

Εφαρμογές

1. Κυκλώματα Μικροκυμάτων και RF – Φίλτρα, ζεύκτες και δίκτυα αντιστοίχισης
2. Μετατοπιστές Φάσης Ραντάρ – Σταθερή Dk για ακριβή έλεγχο φάσης
3. Παθητικά Εξαρτήματα – Διαιρέτες ισχύος, ζεύκτες και συνδυαστές
4. Δίκτυα Τροφοδοσίας – Δομές τροφοδοσίας κεραίας που απαιτούν χαμηλή απώλεια
5. Κεραίες Φασικής Διάταξης – Συνεπής απόδοση σε όλα τα στοιχεία
6. Δορυφορικές Επικοινωνίες – Αξιόπιστη λειτουργία σε απαιτητικά περιβάλλοντα
7. Κεραίες Βασικού Σταθμού – Οικονομικά αποδοτικά δίκτυα τροφοδοσίας και ακτινοβολούντα στοιχεία

Προσαρμοσμένη Κατασκευή PCB σε F4BM233

Ως εξειδικευμένος κατασκευαστής τυπωμένων κυκλωμάτων υψηλής συχνότητας, προσφέρουμε ολοκληρωμένες υπηρεσίες κατασκευής χρησιμοποιώντας F4BM233 και άλλα προηγμένα υλικά. Οι ακόλουθες προδιαγραφές λεπτομερώς μια αντιπροσωπευτική υλοποίηση αμφίδρομης PCB:

Λεπτομέρειες Κατασκευής PCB:

Με Dk 2.33 ± 0.04 στα 10 GHz, το F4BM233 παρέχει αυστηρό έλεγχο σύνθετης αντίστασης και επαναλήψιμη απόδοση κυκλώματος. Το υλικό είναι διαθέσιμο σε εύρος Dk από 2.17 έως 3.0, με διαθέσιμες προσαρμοσμένες τιμές για να καλύψει συγκεκριμένες απαιτήσεις σχεδιασμού.

Ένας συντελεστής διάχυσης 0.0011 στα 10 GHz και 0.0015 στα 20 GHz ελαχιστοποιεί την εξασθένηση σήματος, υποστηρίζοντας αποδοτικά δίκτυα τροφοδοσίας κεραίας και παθητικά εξαρτήματα χαμηλής απώλειας σε ένα ευρύ φάσμα συχνοτήτων.

Όταν συνδυάζεται με φύλλο χαλκού RTF με αντίστροφη επεξεργασία, η παραλλαγή F4BME επιτυγχάνει τιμές PIM ≤ -159 dBc, καθιστώντας την κατάλληλη για ευαίσθητες διαδρομές λήψης σε κεραίες βασικού σταθμού και δορυφορικές.

Η ενίσχυση από ύφασμα υαλοΐνας παρέχει μηχανική αντοχή και διαστατική σταθερότητα, με CTE 22 ppm/°C σε X και 30 ppm/°C σε Y — λογικά ταιριασμένη με τον χαλκό για αξιοπιστία μέσω επιμεταλλωμένων οπών. Εκδόσεις με υψηλότερη Dk προσφέρουν ακόμη μεγαλύτερη διαστατική σταθερότητα λόγω αυξημένης περιεκτικότητας σε γυαλί.

Το F4BM233 είναι διαθέσιμο σε πάχη διηλεκτρικού από 0.1mm έως 12.0mm, επιτρέποντας μια ευρεία ποικιλία σχεδίων κυκλωμάτων. Πάχη 0.1mm και 0.127mm είναι διαθέσιμα ως επιλογές μόνο διηλεκτρικού, χρήσιμες για λεπτές, εύκαμπτες κατασκευές.

Το υλικό παρουσιάζει αντίσταση στην ακτινοβολία και χαμηλή εκπομπή αερίων, καθιστώντας το κατάλληλο για εφαρμογές στο διάστημα και την αεροδιαστημική.

Ως εμπορικά διαθέσιμο, μαζικά παραγόμενο υλικό, το F4BM233 προσφέρει υψηλή αναλογία κόστους-απόδοσης, με πολλαπλά τυπικά μεγέθη πάνελ (460×610mm, 500×600mm, 850×1200mm, 914×1220mm, 1000×1200mm) και διαθέσιμα προσαρμοσμένα μεγέθη για τη μείωση της σπατάλης υλικού.

Η σειρά μπορεί να παραδοθεί με βάσεις χαλκού ή αλουμινίου (F4BM—CU ή F4BM—AL) για θωράκιση ή απαγωγή θερμότητας, με πάχη μεταλλικής βάσης από 0.48 mm έως 3.98 mm.

Ποιότητα και Διαθεσιμότητα

Όλες οι πλακέτες κατασκευάζονται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2, διασφαλίζοντας ισχυρή αξιοπιστία για εμπορικές, βιομηχανικές και αμυντικές εφαρμογές. Πραγματοποιείται 100% ηλεκτρικός έλεγχος πριν από την αποστολή για να εγγυηθεί τη λειτουργική ακεραιότητα.

Η παραγωγική μας ικανότητα εκτείνεται σε παγκόσμια διαθεσιμότητα, με ευέλικτη υποστήριξη αποστολών και logistics τόσο για πρωτότυπα όσο και για όγκους παραγωγής. Προσφέρουμε γρήγορο χρόνο παράδοσης και ανταγωνιστικές τιμές, διατηρώντας παράλληλα αυστηρό έλεγχο της διαδικασίας.

Για ερωτήσεις σχετικά με προσαρμοσμένα stack-ups, μεγέθη πάνελ, εναλλακτικές τιμές Dk (2.17 έως 3.0), επιλογές φύλλου χαλκού (ED ή RTF με αντίστροφη επεξεργασία), διαμορφώσεις με μεταλλική βάση ή άλλες απαιτήσεις, επικοινωνήστε με την ομάδα πωλήσεων μηχανικών μας — είμαστε έτοιμοι να υποστηρίξουμε τις απαιτήσεις σας για κυκλώματα υψηλής συχνότητας.
