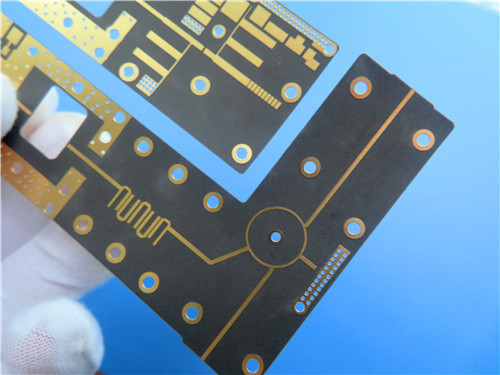

F4BTMS220 με RTF χαλκό με χαμηλή τραχύτητα Κηραμικά γεμάτα με PTFE και Custom PCB 10mil παχύ υπόστρωμα με βύθιση Χρυσό

Περιγραφή προϊόντων

Για τα αεροδιαστημικά και αμυντικά συστήματα ραδιοφωνίας, η απόδοση του υλικού δεν αφορά μόνο τα ηλεκτρικά χαρακτηριστικά, αλλά την επιβίωση στο κενό του διαστήματος, τις δονήσεις της εκτόξευσης,και τις ακραίες θερμοκρασίες της πτήσης, διατηρώντας τη σταθερότητα φάσης και χαμηλή απώλεια. τοF4BTMS220από το εργοστάσιο μονωτικών υλικών Taizhou Wangling αντιπροσωπεύει την κορυφή αυτής της κατηγορίας υλικών: αεροδιαστημικής ποιότητας,πλαστικό υλικό PTFE γεμάτο κεραμικά που έχει σχεδιαστεί για να αντικαταστήσει συγκρίσιμα προϊόντα από το εξωτερικό με ανώτερη αξιοπιστία και απόδοση.

Η σειρά F4BTMS είναι μια αναβαθμισμένη έκδοση της σειράς F4BTM, επιτυγχάνοντας τεχνολογική ανακάλυψη στη διαμόρφωση υλικών και στις διαδικασίες κατασκευής.Με την ενσωμάτωση μεγάλης ποσότητας ομοιόμορφα κατανεμημένων ειδικών νανοκεραμικών υλών αναμεμειγμένων με ρητίνη PTFEΤο υλικό ελαχιστοποιεί τις επιδράσεις της γυάλινης ινών στην εξαγωγή ηλεκτρομαγνητικών κυμάτων, μειώνει τις διηλεκτρικές απώλειες,και ενισχύει τη σταθερότητα των διαστάσεωνΤο αποτέλεσμα είναι ένα υλικό με μειωμένη ανισοτροπία X/Y/Z, υψηλότερο εύρος συχνότητας, βελτιωμένη ηλεκτρική αντοχή και καλύτερη θερμική αγωγιμότητα.

Η σειρά F4BTMS είναι τυποποιημένη με χαλκό χαλκού RTF χαμηλής τραχύτητας, μειώνοντας την απώλεια αγωγών ενώ παρέχει εξαιρετική αντοχή στην απολέπιση.και F4BTMS294 μπορούν να συνδυαστούν με 50Ω ανθεκτικό χαλκό για να σχηματίσουν ανθεκτικά στρώματαΤο υλικό επεξεργάζεται χρησιμοποιώντας τυποποιημένες τεχνικές κατασκευής πλακών PTFE και είναι κατάλληλο για επεξεργασία πολυστρωμάτων, υψηλού αριθμού στρωμάτων και πλακών πλακών,με εξαιρετική μηχανική ικανότητα για πυκνούς διαδρόμους και λεπτές ιχνοστοιχίες.

Εφαρμογές

1. Εργαλεία αεροδιαστημικού εξοπλισμού ∆ιαστημικά συστήματα και συστήματα καμπίνας που απαιτούν χαμηλή εκπομπή αερίων και αντοχή σε ακτινοβολία
2. Συστήματα μικροκυμάτων και ραδιοσυχνοτήτων ️ Φίλτρα, ζεύγη και δίκτυα αντιστοίχισης έως 40 GHz
3. Συστήματα ραντάρ ̇ Στρατιωτικά και εμπορικά ραντάρ front-ends
4. Δίκτυα τροφοδοσίας ∆ιαρθρώσεις τροφοδοσίας κεραίας που απαιτούν σταθερότητα φάσης
5. Αισθητικές σε φάση και σε φάση κεραίες ∆ ακριβής έλεγχος φάσης σε όλα τα στοιχεία και θερμοκρασία
6. Πληροφορίες μέσω δορυφόρου

Παρασκευή προσαρμοσμένων PCB με F4BTMS220

Ως εξειδικευμένος κατασκευαστής πλακών κυκλωμάτων υψηλής συχνότητας, προσφέρουμε ολοκληρωμένες υπηρεσίες κατασκευής χρησιμοποιώντας F4BTMS220 και άλλα προηγμένα υλικά.Η ακόλουθη προδιαγραφή περιγράφει λεπτομερώς μια αντιπροσωπευτική υλοποίηση άκαμπτων PCB δύο στρωμάτων.:

Λεπτομέρειες κατασκευής PCB:

Υπερ-χαμηλή απώλεια σε ευρύ φάσμα συχνοτήτων:
Το F4BTMS220 παρέχει εξαιρετικές επιδόσεις απώλειας με συντελεστή διάσπασης 0,0009 στα 10 GHz, 0,0010 στα 20 GHz και 0,0013 στα 40 GHz. Το υλικό διατηρεί σταθερό Dk και χαμηλή απώλεια από 0,5 έως 40 GHz,ανταποκρίνεται στις απαιτήσεις εφαρμογών ευαισθησίας φάσης σε πολλαπλές ζώνες συχνοτήτων.

Σφιχτή ανοχή Dk και συνέπεια παρτίδας:
Με Dk 2,2 ± 0,02 στα 10 GHz, το F4BTMS220 προσφέρει εξαιρετική συνέπεια από παρτίδα σε παρτίδα, εξασφαλίζοντας επαναληπτή απόδοση κυκλώματος και ελαχιστοποιώντας τις απαιτήσεις συντονισμού στην παραγωγή.

Εξαιρετική σταθερότητα θερμοκρασίας:
Ο διηλεκτρικός συντελεστής σταθερής θερμοκρασίας -130 ppm/°C σε θερμοκρασίες -55°C έως +150°C παρέχει σταθερή συχνότητα και λειτουργία φάσης σε όλες τις θερμοκρασίες.Το εύρος θερμοκρασίας του υλικού υπερβαίνει κατά πολύ αυτό το παράθυρο., που υποστηρίζει λειτουργία από -55 °C έως +260 °C.

Αξιότητα αξιοπιστίας αεροδιαστημικού επιπέδου:
Το F4BTMS220 παρουσιάζει εξαιρετική αντοχή στην ακτινοβολία, διατηρώντας σταθερές διηλεκτρικές και φυσικές ιδιότητες μετά την έκθεση σε ακτινοβολία.Η χαμηλή απόδοση εξάτμισης ικανοποιεί τις απαιτήσεις της αεροδιαστημικής εξάτμισης υπό κενό, καθιστώντας το κατάλληλο για χώρο και εξοπλισμό καμπίνας.

Υψηλότερη σταθερότητα διαστάσεων:
Η εξαιρετικά λεπτή, εξαιρετικά λεπτή ενίσχυση από γυάλινες ίνες σε συνδυασμό με νανοκεραμικά μειώνει την ανισιοτροπία X/Y/Z και παρέχει εξαιρετική σταθερότητα διαστάσεων.Αυτό εξασφαλίζει τη θερμική σταθερότητα διαστάσεων και την αξιόπιστη επικάλυψη μέσω της τρύπας.

Βελτιωμένη θερμική διαχείριση:
Η θερμική αγωγιμότητα 0,26 W/m·K στην κατεύθυνση Z υποστηρίζει την απώλεια θερμότητας σε εφαρμογές υψηλότερης ισχύος,ενώ η χαμηλή CTE στις κατευθύνσεις X/Y (40/50 ppm/°C) εξασφαλίζει συμβατότητα με την επέκταση του χαλκού.

Χαμηλή απορρόφηση υγρασίας:
Με 0,02%, το F4BTMS220 απορροφά ελάχιστη υγρασία, διατηρώντας σταθερές ηλεκτρικές ιδιότητες σε υγρά περιβάλλοντα και εξασφαλίζοντας αξιόπιστη απόδοση σε διάφορες συνθήκες λειτουργίας.

Επιλογές με μέταλλο:
Το υλικό μπορεί να προμηθευτεί με βάσεις χαλκού ή αλουμινίου (F4BTMS ∆CU ή F4BTMS ∆AL) για θωράκιση ή διάχυση θερμότητας, με πάχους μεταλλικών βάσεων από 0,48 mm έως 3.98 mm και μεγέθη οθόνων έως 460×610 mm.

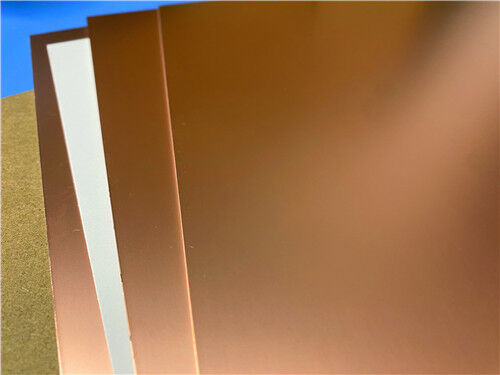

Τυπικό χαλκόφωλιο RTF:
Το χαλκό με χαμηλή τραχύτητα RTF είναι τυποποιημένο, μειώνοντας την απώλεια των αγωγών ενώ παρέχει εξαιρετική αντοχή στην απολέπιση (> 2,4 N/mm για 1 ουγκιά RTF).

Ποιότητα και Διαθεσιμότητα

Όλα τα πλαίσια κατασκευάζονται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας ισχυρή αξιοπιστία για εμπορικές, βιομηχανικές και αεροδιαστημικές εφαρμογές.Εκτελούνται 100% ηλεκτρικές δοκιμές πριν από την αποστολή για να εξασφαλίζεται η λειτουργική ακεραιότητα.

Η παραγωγική μας ικανότητα επεκτείνεται σε παγκόσμια διαθεσιμότητα, με ευέλικτη αποστολή και υποστήριξη εφοδιαστικής για τις απαιτήσεις τόσο για πρωτότυπα όσο και για όγκους.Προσφέρουμε γρήγορη ανταλλαγή και ανταγωνιστικές τιμές, διατηρώντας αυστηρό έλεγχο της διαδικασίας..

Για ερωτήσεις σχετικά με τις προσαρμοσμένες στοιβάσεις, τα μεγέθη των πάνελ, τις επιλογές με μεταλλική υποστήριξη ( χαλκό ή αλουμίνιο), τις αντισταθμιστικές διαμορφώσεις χαλκού ή άλλες απαιτήσεις,Παρακαλούμε επικοινωνήστε με την ομάδα μηχανικών πωλήσεων μας. Είμαστε έτοιμοι να υποστηρίξουμε τις απαιτήσεις σας για τα υψηλής συχνότητας κυκλώματα κυκλωμάτων..
