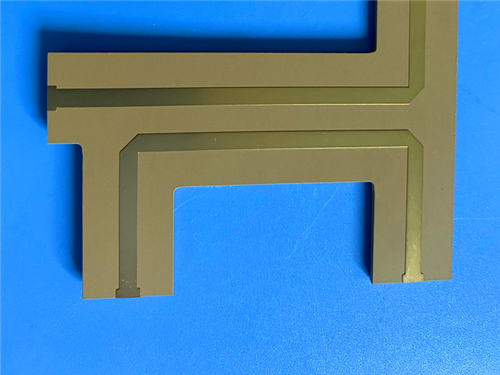

Κεραμικό-γεμισμένο PTFE ελασματοποιημένο TF440 και προσαρμοσμένη άκαμπτη πλακέτα PCB 2 στρώσεων κατασκευασμένη σε υπόστρωμα 25mil με εμβαπτιζόμενο χρυσό

Περιγραφή προϊόντων

Δεν απαιτούν όλες οι εφαρμογές υψηλής συχνότητας την μηχανική ενίσχυση του υφασμένου γυαλιού. Για κυκλώματα όπου ο ακριβής έλεγχος της διηλεκτρικής σταθεράς, οι χαμηλές απώλειες και η υψηλή αξιοπιστία είναι υψίστης σημασίας, τα σύνθετα υλικά PTFE γεμισμένα με κεραμικά χωρίς υαλοΰφασμα προσφέρουν μια ελκυστική εναλλακτική λύση. Το TF440 από το εργοστάσιο Taizhou Wangling Insulation Materials είναι ένα χαρακτηριστικό παράδειγμα: ένα σύνθετο υλικό PTFE-κεραμικού σχεδιασμένο για κυκλώματα μικροκυμάτων και χιλιοστομετρικών κυμάτων που απαιτούν σταθερή ηλεκτρική απόδοση και μακροχρόνια θερμική αξιοπιστία.

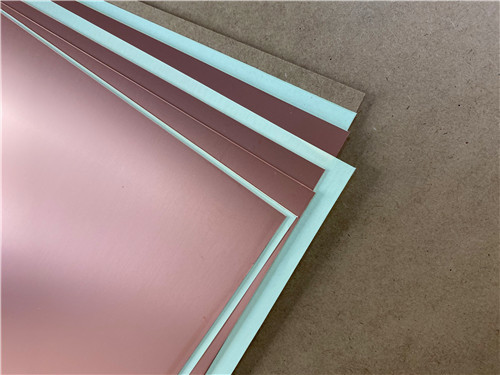

Η σειρά TF series αποτελείται από ρητίνη πολυτετραφθοροαιθυλενίου (PTFE) με εξαιρετικές ιδιότητες μικροκυμάτων και αντοχή σε θερμοκρασία, σε συνδυασμό με κεραμικά πληρωτικά. Κρίσιμα, το υλικό δεν περιέχει υφασμένο γυαλί. Ρυθμίζοντας την αναλογία του κεραμικού προς τη ρητίνη PTFE, η διηλεκτρική σταθερά μπορεί να ελεγχθεί με ακρίβεια. Κατασκευασμένη με ειδική διαδικασία, η σειρά TF προσφέρει εξαιρετική διηλεκτρική απόδοση και υψηλή αξιοπιστία. Η παραλλαγή TF440 παρέχει Dk 4,4 ± 0,09 στα 10 GHz με συντελεστή διάχυσης μόλις 0,001.

Στη σύμβαση ονομασίας της σειράς TF, το TF αναφέρεται σε λείο υλικό χωρίς επικάλυψη, το TF-1 αναφέρεται σε μονής όψης επικάλυψη χαλκού και το TF-2 αναφέρεται σε διπλής όψης επικάλυψη χαλκού.

Βασικές Ιδιότητες Συνοπτικά (TF440):

Εφαρμογές

1. Κυκλώματα Μικροκυμάτων και Χιλιοστομετρικών Κυμάτων – Φίλτρα, ζεύκτες και δίκτυα προσαρμογής
2. Εξοπλισμός Αεροδιαστημικής – Συστήματα διαστήματος και καμπίνας που απαιτούν αντοχή στην ακτινοβολία και χαμηλή εκπομπή αερίων
3. Φασικές Συστοιχίες και Κεραίες Ευαίσθητες στη Φάση – Σταθερό Dk για ακριβή έλεγχο φάσης
4. Μονάδες RF Front-End – Διαδρομές σήματος χαμηλών απωλειών για ευαίσθητους δέκτες
5. Ενισχυτές Χαμηλού Θορύβου (LNAs) – Ελάχιστη διηλεκτρική απώλεια για βελτιωμένο συντελεστή θορύβου
6. Συστήματα Δορυφορικών Επικοινωνιών – Αξιόπιστη απόδοση σε διαστημικά περιβάλλοντα
7. Παθητικά Εξαρτήματα RF Υψηλής Αξιοπιστίας – Διαιρέτες ισχύος, συνδυαστές και ζεύκτες

Προσαρμοσμένη Κατασκευή PCB σε TF440

Ως εξειδικευμένος κατασκευαστής τυπωμένων κυκλωμάτων υψηλής συχνότητας, προσφέρουμε ολοκληρωμένες υπηρεσίες κατασκευής χρησιμοποιώντας TF440 και άλλα προηγμένα υλικά. Η ακόλουθη προδιαγραφή περιγράφει μια αντιπροσωπευτική υλοποίηση PCB άκαμπτου 2 στρώσεων:

Λεπτομέρειες Κατασκευής PCB:

Η σειρά TF επιτρέπει την ακριβή ρύθμιση του Dk με τη μεταβολή της αναλογίας κεραμικού προς PTFE. Το TF440 προσφέρει Dk 4,4 ± 0,09 (±2%) στα 10 GHz, επιτρέποντας ακριβή έλεγχο σύνθετης αντίστασης και επαναλαμβανόμενη απόδοση κυκλώματος. Η ευρύτερη σειρά TF καλύπτει τιμές Dk από 3 έως 16, με κοινέςτιμές στα 3,0, 6,0, 9,2, 9,6, 10,2 και 16.

Ένας συντελεστής διάχυσης 0,0010 στα 10 GHz διασφαλίζει ελάχιστη εξασθένηση σήματος, καθιστώντας το TF440 ιδανικό για ενισχυτές χαμηλού θορύβου, ευαίσθητες διαδρομές λήψης και παθητικά εξαρτήματα υψηλής απόδοσης.

Η απουσία υφασμένου γυαλιού εξαλείφει τα φαινόμενα ύφανσης γυαλιού που μπορούν να προκαλέσουν διακυμάνσεις σύνθετης αντίστασης και παραμόρφωση σε κυκλώματα υψηλής ταχύτητας και υψηλής συχνότητας. Αυτό συμβάλλει σε πιο ομοιόμορφη ηλεκτρική απόδοση σε ολόκληρο τον πίνακα.

Ο συντελεστής θερμοκρασίας διηλεκτρικής σταθεράς -60 ppm/°C σε εύρος -55°C έως +150°C παρέχει σταθερή απόδοση σε όλο το εύρος θερμοκρασιών. Το εύρος μακροχρόνιας θερμοκρασίας λειτουργίας του υλικού από -80°C έως +200°C υπερβαίνει αυτό των υλικών TP, καθιστώντας το κατάλληλο για απαιτητικά θερμικά περιβάλλοντα.

Το TF440 προσφέρει αντοχή στην ακτινοβολία και χαμηλές ιδιότητες εκπομπής αερίων, καθιστώντας το κατάλληλο για εξοπλισμό διαστήματος και καμπίνας. Η υψηλή του αξιοπιστία υποστηρίζει κρίσιμες εφαρμογές σε δορυφορικές επικοινωνίες και αεροδιαστημικά συστήματα.

Σε ≤0,05%, το TF440απορροφά ελάχιστη υγρασία, διατηρώντας σταθερές ηλεκτρικές ιδιότητες σε υγρά περιβάλλοντα.

Το υλικό μπορεί να επεξεργαστεί ακολουθώντας τυπικές μεθόδους θερμοπλαστικών υλικών, απλοποιώντας την κατασκευή σε σύγκριση με ορισμένα εναλλακτικά υποστρώματα υψηλής συχνότητας.

Η επίδειξη υλοποίησης PCB περιλαμβάνει επιμετάλλωση vias με χαλκό σε καθορισμένα pads IC, παρέχοντας βελτιωμένη θερμική διάχυση για εξαρτήματα υψηλής ισχύος.

Ποιότητα και Διαθεσιμότητα

Όλοι οι πίνακες κατασκευάζονται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2, διασφαλίζοντας ισχυρή αξιοπιστία για εμπορικές, βιομηχανικές και αεροδιαστημικές εφαρμογές. Πραγματοποιείται 100% ηλεκτρική δοκιμή πριν από την αποστολή για να εγγυηθεί τη λειτουργική ακεραιότητα.

Η παραγωγική μας ικανότητα εκτείνεται σε παγκόσμια διαθεσιμότητα, με ευέλικτη υποστήριξη αποστολών και logistics τόσο για πρωτότυπες όσο και για όγκους απαιτήσεων. Προσφέρουμε γρήγορο χρόνο παράδοσης και ανταγωνιστικές τιμές, διατηρώντας παράλληλα αυστηρό έλεγχο διαδικασιών.

Για ερωτήσεις σχετικά με προσαρμοσμένεςστοίβες, μεγέθη πάνελ, εναλλακτικές τιμές Dk εντός της σειράς TF (3,0 έως 16), μονής ή διπλής όψης επικάλυψη χαλκού, ή άλλες διαμορφώσεις, παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μηχανικών μας – είμαστε έτοιμοι να υποστηρίξουμε τις απαιτήσεις σας για πλακέτες κυκλωμάτων υψηλής συχνότητας.
