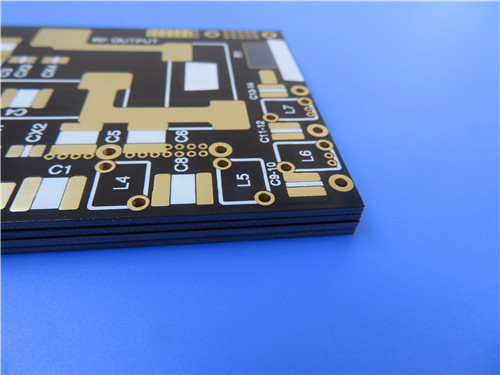

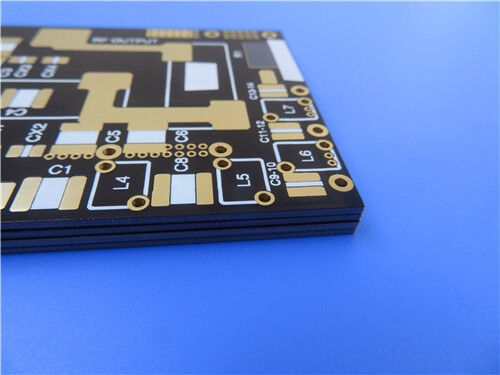

F4BTM300 Κεραμικό γεμάτο πλαστικό PTFE και Custom διπλό στρώμα PCB χτισμένο σε υλικό υποστρώματος 20mil με φύλλο χαλκού ED για σχεδιασμό RF / μικροκυμάτων

Περιγραφή προϊόντων

Στην επιδίωξη υψηλότερων διηλεκτρικών σταθερών χωρίς θυσία της απόδοσης χαμηλών απωλειών, πλακέτες PTFE ενισχυμένες με κεραμικά έχουν γίνει ακρογωνιαίος λίθος του σύγχρονου σχεδιασμού RF και μικροκυμάτων. Το F4BTM300 από το Taizhou Wangling Insulation Materials Factory αντιπροσωπεύει μια ελκυστική επιλογή για μηχανικούς που αναζητούν μια ισορροπία υψηλής διηλεκτρικής σταθεράς, θερμικής σταθερότητας και οικονομικά αποδοτικής κατασκευασιμότητας.

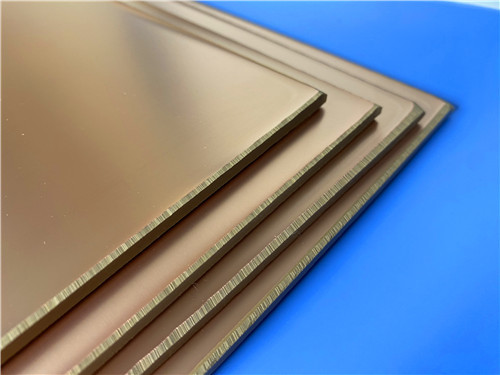

F4BTM300 είναι μια πλακέτα PTFE ενισχυμένη με υαλοΐνα, γεμισμένη με νανο-κεραμικά. Ενσωματώνοντας νανο-κεραμικά υψηλής διηλεκτρικής σταθεράς και χαμηλών απωλειών στο διηλεκτρικό στρώμα F4BM, το υλικό επιτυγχάνει υψηλότερη διηλεκτρική σταθερά, βελτιωμένη αντοχή στη θερμότητα, χαμηλότερη θερμική διαστολή, υψηλότερη αντίσταση μόνωσης και καλύτερη θερμική αγωγιμότητα—όλα αυτά διατηρώντας τον χαρακτήρα χαμηλών απωλειών του.

Η σειρά F4BTM διατίθεται με φύλλο χαλκού ED (κατάλληλο για εφαρμογές χωρίς αυστηρές απαιτήσεις PIM), ενώ η παραλλαγή F4BTME συνδυάζει το ίδιο διηλεκτρικό με φύλλο χαλκού RTF με αντίστροφη επεξεργασία για εξαιρετική απόδοση PIM, ακριβή έλεγχο γραμμής και μειωμένη απώλεια αγωγού.

Βασικές Ιδιότητες με μια Ματιά (F4BTM300):

Δυνατότητες PCB μας (F4BTM)

Εφαρμογές

Η πλακέτα F4BTM300 έχει σχεδιαστεί για απαιτητικά περιβάλλοντα RF και μικροκυμάτων, με τυπικές εφαρμογές που περιλαμβάνουν:

1. Εξοπλισμός Αεροδιαστημικής – Συστήματα διαστημικών σκαφών και καμπινών που απαιτούν αξιοπιστία και χαμηλή εκπομπή αερίων
2. Κυκλώματα Μικροκυμάτων και RF – Φίλτρα, ζεύκτες και δίκτυα προσαρμογής
3. Συστήματα Ραντάρ – Στρατιωτικά και εμπορικά μπροστινά τμήματα ραντάρ
4. Δίκτυα Τροφοδοσίας – Δομές τροφοδοσίας κεραιών που απαιτούν σταθερή Dk
5. Κεραίες Ευαίσθητες στη Φάση και Διάταξης Φάσης – Ακριβής έλεγχος φάσης σε όλα τα στοιχεία
6. Δορυφορικές Επικοινωνίες – Μετάδοση χαμηλών απωλειών σε συχνότητες μικροκυμάτων

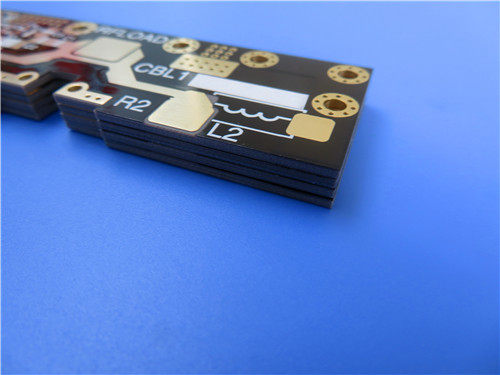

Προσαρμοσμένη Κατασκευή PCB σε F4BTM300

Ως εξειδικευμένος κατασκευαστής τυπωμένων κυκλωμάτων υψηλής συχνότητας, προσφέρουμε ολοκληρωμένες υπηρεσίες κατασκευής χρησιμοποιώντας F4BTM300 και άλλα προηγμένα υλικά. Οι ακόλουθες προδιαγραφές λεπτομερώς μια αντιπροσωπευτική υλοποίηση άκαμπτης PCB 2 στρώσεων:

Λεπτομέρειες Κατασκευής PCB:

Στατιστικά PCB:

Πλεονεκτήματα Υλικού

Υψηλότερη Διηλεκτρική Σταθερά με Χαμηλές Απώλειες:
Η προσθήκη νανο-κεραμικών αυξάνει την Dk στο 3.0 διατηρώντας παράλληλα έναν χαμηλό συντελεστή διάχυσης 0.0018 στα 10 GHz και 0.0023 στα 20 GHz. Αυτό επιτρέπει πιο συμπαγείς σχεδιασμούς κυκλωμάτων χωρίς θυσία της ακεραιότητας του σήματος.

Εξαιρετική Θερμική Σταθερότητα:
Με CTE 15 ppm/°C σε Χ και 16 ppm/°C σε Υ (ταιριασμένο με χαλκό), συν έναν χαμηλό συντελεστή θερμοκρασίας διηλεκτρικής σταθεράς -75 ppm/°C, το F4BTM300 διατηρεί σταθερή ηλεκτρική απόδοση σε ακραίες θερμοκρασίες από -55°C έως +260°C.

Ανώτερη Απόδοση PIM (F4BTME):
Όταν συνδυάζεται με φύλλο χαλκού RTF με αντίστροφη επεξεργασία, η παραλλαγή F4BTME επιτυγχάνει τιμές PIM ≤ -160 dBc, καθιστώντας την εξαιρετική επιλογή για ευαίσθητες διαδρομές λήψης σε κεραίες σταθμών βάσης και δορυφορικές.

Βελτιωμένη Θερμική Διαχείριση:
Μια θερμική αγωγιμότητα 0.42 W/m·K στην κατεύθυνση Ζ βοηθά στη διάχυση της θερμότητας σε εφαρμογές RF υψηλής ισχύος, ενώ η υψηλή αντίσταση μόνωσης του υλικού και η τάση διάσπασης (>35 kV στην κατεύθυνση XY) εξασφαλίζουν αξιόπιστη λειτουργία.

Οικονομικά Αποδοτικό και Κλιμακούμενο:
Ως εμπορικά διαθέσιμο, μαζικά παραγόμενο υλικό, το F4BTM300 προσφέρει υψηλή αναλογία κόστους-απόδοσης με ευρύ φάσμα διαθέσιμων πάχους (0.254 mm έως 12.0 mm) και μεγεθών πάνελ (460×610mm, 600×500mm, 914×1220mm), μειώνοντας τη σπατάλη υλικού και το συνολικό κόστος συστήματος.

Αντοχή στην Ακτινοβολία και την Εκπομπή Αερίων:
Το υλικό παρουσιάζει χαμηλή εκπομπή αερίων και αντοχή στην ακτινοβολία, καθιστώντας το κατάλληλο για εφαρμογές διαστήματος και αεροδιαστημικής όπου αυτές οι ιδιότητες είναι κρίσιμες.

Ποιότητα και Διαθεσιμότητα

Όλες οι πλακέτες κατασκευάζονται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας ισχυρή αξιοπιστία για εμπορικές, βιομηχανικές και αμυντικές εφαρμογές. Πραγματοποιείται 100% ηλεκτρικός έλεγχος πριν από την αποστολή για να εγγυηθεί τη λειτουργική ακεραιότητα.

Η παραγωγική μας ικανότητα εκτείνεται σε παγκόσμια διαθεσιμότητα, με ευέλικτη υποστήριξη αποστολών και logistics τόσο για πρωτότυπες όσο και για όγκους παραγγελιών. Προσφέρουμε γρήγορους χρόνους παράδοσης και ανταγωνιστικές τιμές, διατηρώντας αυστηρό έλεγχο διαδικασιών.

Για ερωτήσεις σχετικά με προσαρμοσμένες στοίβες, μεγέθη πάνελ, εναλλακτικά φύλλα χαλκού (ED ή RTF με αντίστροφη επεξεργασία), επιλογές με μεταλλική πλάτη (αλουμίνιο ή χαλκό), ή άλλες διαμορφώσεις, παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μηχανικών—είμαστε έτοιμοι να υποστηρίξουμε τις απαιτήσεις σας για πλακέτες κυκλωμάτων υψηλής συχνότητας.
