Rogers RO3210 υψηλή DK10.2 Υψηλής συχνότητας λαμινισμένο και Custom πολυεπίπεδο PCB χτισμένο σε 0,508mm πυρήνα RO3210+0,2mm RO4450F PP

Περιγραφή προϊόντων

Όταν ένα σχέδιο απαιτεί υψηλή διηλεκτρική σταθερά, χαμηλές απώλειες και τη μηχανική αντοχή της ενίσχυσης από υφαντό γυαλί, το υλικό RO3210 της Rogers Corporation προσφέρει έναν επιβλητικό συνδυασμό. Μέρος της σειράς RO3200™, αυτό το σύνθετο υλικό PTFE ενισχυμένο με υφαντό υαλοΐνες και γεμισμένο με κεραμικό, σχεδιάστηκε ως επέκταση της σειράς RO3000® με ένα διακριτικό χαρακτηριστικό – βελτιωμένη μηχανική σταθερότητα.

Τα υλικά της σειράς RO3200 συνδυάζουν την επιφανειακή ομαλότητα ενός υλικού PTFE χωρίς ύφανση, επιτρέποντας λεπτότερες ανοχές χάραξης γραμμών, με την ακαμψία ενός υλικού PTFE με υφαντό γυαλί. Αυτό τα καθιστά κατάλληλα για πολυστρωματικές κατασκευές όπου η διαστατική σταθερότητα και οι αξιόπιστες επιχαλκωμένες οπές είναι απαραίτητες. Το RO3210 προσφέρει μια διηλεκτρική σταθερά 10,2 με συντελεστή διάχυσης 0,0027, και μπορεί να κατασκευαστεί χρησιμοποιώντας τυπικές τεχνικές επεξεργασίας πλακετών κυκλωμάτων PTFE. Το υλικό κατασκευάζεται υπό σύστημα ποιότητας πιστοποιημένο κατά ISO 9002.

Εφαρμογές

1. Κυκλώματα Μικροκυμάτων και RF – Φίλτρα, ζεύκτες και δίκτυα προσαρμογής
2. Κεραίες Patch – Μειωμένο μέγεθος στοιχείου μέσω υψηλού Dk
3. Κεραίες Φασικής Διάταξης – Σταθερή απόδοση σε όλα τα στοιχεία
4. Δορυφορικές Επικοινωνίες – Αξιόπιστη λειτουργία σε απαιτητικά περιβάλλοντα
5. Συστήματα Ραντάρ – Επίγειες και αερομεταφερόμενες μπροστινές βαθμίδες ραντάρ
6. Πολλαπλές Κατασκευές – Αξιόπιστα σχέδια stripline και πολλαπλών στρώσεων
7. Ενισχυτές Ισχύος και Συνδυαστές – Υψηλό Dk για συμπαγή δίκτυα συνδυασμού ισχύος

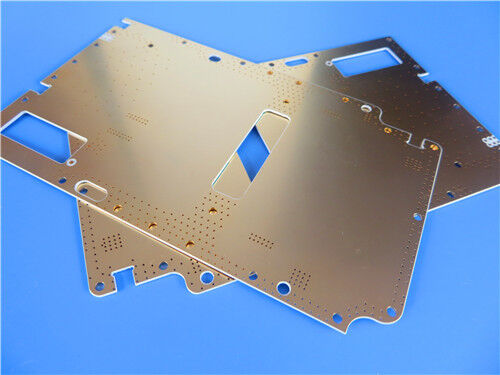

Προσαρμοσμένη Κατασκευή PCB σε RO3210

Ως εξειδικευμένος κατασκευαστής πλακετών τυπωμένων κυκλωμάτων υψηλής συχνότητας, προσφέρουμε ολοκληρωμένες υπηρεσίες κατασκευής χρησιμοποιώντας Rogers RO3210 και άλλα προηγμένα υλικά. Η ακόλουθη προδιαγραφή περιγράφει μια αντιπροσωπευτική υλοποίηση πολλαπλών στρώσεων 4 στρώσεων:

Λεπτομέρειες Κατασκευής PCB:

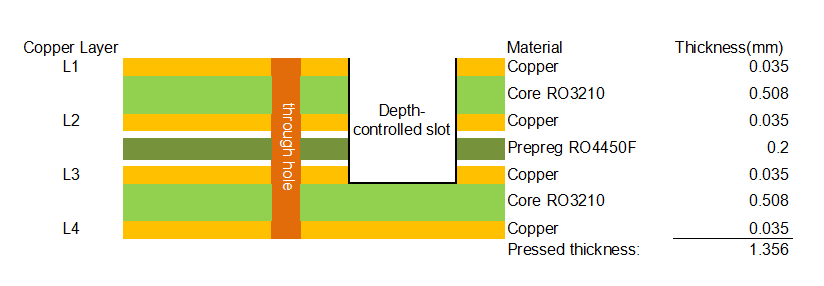

Διαμόρφωση Στοίβαξης:

Πλεονεκτήματα Υλικού

Με Dk 10,2, το RO3210 επιτρέπει σημαντική μείωση μεγέθους σε κυκλώματα RF και μικροκυμάτων. Αυτό το καθιστά εξαιρετική επιλογή για κεραίες patch, φίλτρα και άλλα εξαρτήματα όπου ο χώρος είναι περιορισμένος, και όπου ένα υψηλότερο Dk επιτρέπει τη μείωση των διαστάσεων του κυκλώματος.

Το διακριτικό χαρακτηριστικό της σειράς RO3200 είναι η βελτιωμένη μηχανική σταθερότητα σε σύγκριση με τη σειρά RO3000. Η ενίσχυση από υφαντό υαλοΐνες παρέχει ακαμψία και διαστατική σταθερότητα, καθιστώντας το υλικό κατάλληλο για κατασκευές πολλαπλών στρώσεων όπου η παραμόρφωση και η ευθυγράμμιση αποτελούν ανησυχίες.

Το RO3210 συνδυάζει την επιφανειακή ομαλότητα ενός υλικού PTFE χωρίς ύφανση με την ακαμψία ενός υλικού PTFE με υφαντό γυαλί. Αυτή η λεία επιφάνεια επιτρέπει λεπτότερες ανοχές χάραξης γραμμών, υποστηρίζοντας αυστηρές απαιτήσεις ίχνους/διάκενου και σταθερό έλεγχο σύνθετης αντίστασης.

Ένας συντελεστής διάχυσης 0,0027 είναι χαμηλός για ένα υλικό με τόσο υψηλή διηλεκτρική σταθερά, εξασφαλίζοντας αποδεκτή απόδοση σε μικροσκοπικές κεραίες και φίλτρα.

Το RO3210 μπορεί να συνδυαστεί με το προεμποτισμένο υλικό RO4450F (όπως αποδεικνύεται στην παραπάνω στοίβαξη 4 στρώσεων) για την κατασκευή αξιόπιστων πολλαπλών στρώσεων. Το υλικό μπορεί να κατασκευαστεί χρησιμοποιώντας τυπικές τεχνικές επεξεργασίας πλακετών κυκλωμάτων PTFE, με μικρές τροποποιήσεις.

Η επίδειξη υλοποίησης PCB περιλαμβάνει εγκοπές ελεγχόμενου βάθους, επιτρέποντας ακριβή έλεγχο της έκθεσης του διηλεκτρικού και επιτρέποντας μοναδική μηχανική και ηλεκτρική λειτουργικότητα στην τελική πλακέτα.

Τα υλικά της σειράς RO3200 κατασκευάζονται υπό σύστημα ποιότητας πιστοποιημένο κατά ISO 9002, εξασφαλίζοντας σταθερή ποιότητα και αξιοπιστία.

Ποιότητα και Διαθεσιμότητα

Όλες οι πλακέτες κατασκευάζονται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας ισχυρή αξιοπιστία για εμπορικές, βιομηχανικές και αμυντικές εφαρμογές. Πραγματοποιείται 100% ηλεκτρικός έλεγχος πριν από την αποστολή για να εγγυηθεί τη λειτουργική ακεραιότητα.

Η παραγωγική μας ικανότητα εκτείνεται σε παγκόσμια διαθεσιμότητα, με ευέλικτη υποστήριξη αποστολών και logistics τόσο για πρωτότυπες όσο και για όγκους παραγγελιών. Προσφέρουμε γρήγορη παράδοση και ανταγωνιστικές τιμές, διατηρώντας παράλληλα αυστηρό έλεγχο διαδικασιών.

Για ερωτήσεις σχετικά με προσαρμοσμένες στοίβαξεις, διαμορφώσεις πολλαπλών στρώσεων χρησιμοποιώντας προεμποτισμένο υλικό RO3210 και RO4450F, εγκοπές ελεγχόμενου βάθους, εναλλακτικά φινιρίσματα επιφάνειας (ασήμι, χρυσός, ENIG) ή άλλες απαιτήσεις, επικοινωνήστε με την ομάδα πωλήσεων μηχανικών μας – είμαστε έτοιμοι να υποστηρίξουμε τις απαιτήσεις σας για πλακέτες κυκλωμάτων υψηλής συχνότητας.
