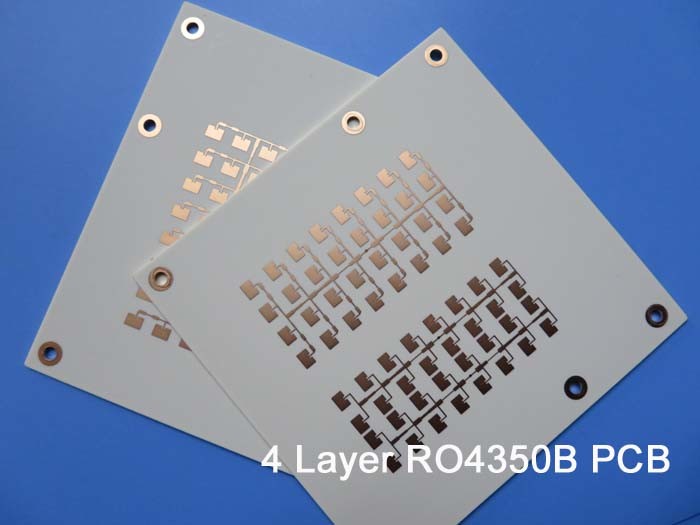

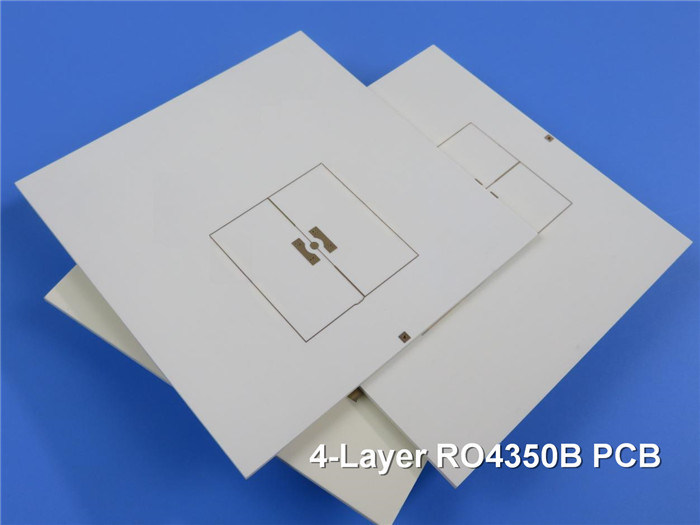

4 πίνακας κυκλωμάτων στρώματος RF σε Rogers 60mil RO4350B και 10mil RO4350B με το πίσω τρυπάνι για τον UHF συζευκτήρα

4 πίνακας κυκλωμάτων στρώματος RF σε Rogers 60mil RO4350B και 10mil RO4350B με το πίσω τρυπάνι για τον UHF συζευκτήρα

  • 4 πίνακας κυκλωμάτων στρώματος RF σε Rogers 60mil RO4350B και 10mil RO4350B με το πίσω τρυπάνι για τον UHF συζευκτήρα
  • 4 πίνακας κυκλωμάτων στρώματος RF σε Rogers 60mil RO4350B και 10mil RO4350B με το πίσω τρυπάνι για τον UHF συζευκτήρα
  • 4 πίνακας κυκλωμάτων στρώματος RF σε Rogers 60mil RO4350B και 10mil RO4350B με το πίσω τρυπάνι για τον UHF συζευκτήρα
4 πίνακας κυκλωμάτων στρώματος RF σε Rogers 60mil RO4350B και 10mil RO4350B με το πίσω τρυπάνι για τον UHF συζευκτήρα
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng Technologies Limited
Πιστοποίηση: UL
Αριθμό μοντέλου: BIC-0066-V1.11
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: USD 2.99-9.99 PER PIECE
Συσκευασία λεπτομέρειες: Κενό
Χρόνος παράδοσης: 10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ
Όροι πληρωμής: T/T, Western Union
Δυνατότητα προσφοράς: 45000 κομμάτια το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Αριθμός στρωμάτων: 4 Γυαλί εποξικό: RO4350B 60mil + RO4350B 10mil + RO4450F 4mil
Τελικό φύλλο αλουμινίου: 1.0 Τελικό ύψος του PCB: 2,1 χιλ. ±10%
Η επιφάνεια τελειώνει: Χρυσός βύθισης Χρώμα μασκών ύλης συγκολλήσεως: Πράσινος
Χρώμα του συστατικού μύθου: Άσπρος Δοκιμή: 100% ηλεκτρική προγενέστερη αποστολή δοκιμής

4 πίνακας κυκλωμάτων στρώματος RF σε Rogers 60mil RO4350B και 10mil RO4350B με το πίσω τρυπάνι για τον UHF συζευκτήρα

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Γειά σου ο καθένας,

Αυτό το PCB 4 στρωμάτων RF στηρίζεται σε 60mil RO4350B και 10mil RO4350B για την εφαρμογή του UHF συζευκτήρα. Εξετάστε stack-up.



4 πίνακας κυκλωμάτων στρώματος RF σε Rogers 60mil RO4350B και 10mil RO4350B με το πίσω τρυπάνι για τον UHF συζευκτήρα 0



Τα υλικά βάσεων είναι πυρήνας 60mil RO4350B και πυρήνας 10mil RO4350B συν 4mil RO4450F prepreg. Υπάρχει (1oz) χαλκός 35 μm σε κάθε στρώμα με το τελικό ύψος 2.1mm πυκνά. Τα μαξιλάρια είναι χρυσός βύθισης που καλύπτεται. Τρυπιέται με τρυπάνι πίσω μέσω από τον πυρήνα 10mil. Η πίσω διάτρηση μπορεί να μειώσει την παρέμβαση θορύβου και να βελτιώσει την ακεραιότητα σημάτων. Η χρησιμοποίηση της πίσω διάτρησης μείωσε επιτυχώς τη δυσκολία της επεξεργασίας PCB και απέφυγε τη χρήση του θαμμένου /blind μέσω.



Χαρακτηριστικά γνωρίσματα και οφέλη

1) RO4350B εκθέτει μια σταθερή διηλεκτρική σταθερά πέρα από ένα ευρύ φάσμα συχνότητας

2) RO4350B το κάνει ένα ιδανικό υπόστρωμα για τις ευρυζωνικές εφαρμογές

3) Παράδοση εγκαίρως υψηλότερη από το ποσοστό -χρόνος-παράδοσης 98%

4) Εστίαση στις μικρές batch και μέση παραγωγή όγκου

5) Ακριβής επιθεώρηση WIP και έλεγχος καθώς επίσης και οδηγία εργασίας



Εφαρμογές

Κεραία, φίλτρο παρέμβασης, υγιής επαγωγή διακοπτών ελέγχου, ενισχυτής κορμών



Φύλλο στοιχείων PCB

ΜΈΓΕΘΟΣ PCB 91 Χ 98mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ PCB υψηλής συχνότητας
Αριθμός στρωμάτων Πολυστρωματικό PCB, PCB 4 στρωμάτων
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών ΝΑΙ

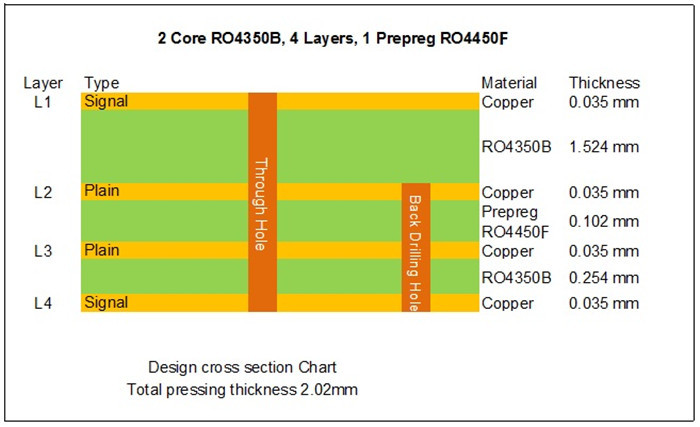

STACKUP ΣΤΡΩΜΑΤΟΣ χαλκός - 35um ΤΟΠ στρώμα +plate (1oz)
RO4350B 60 mil
χαλκός - MidLayer 1
RO4450F 4 mil
χαλκός - MidLayer 2
RO4350B 10 mil
χαλκός - 35um (1oz) στρώμα +plate BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 10mil/10mil
Ελάχιστες/μέγιστες τρύπες: 0.3/3.21mm
Αριθμός διαφορετικών τρυπών: 5
Αριθμός τρυπών τρυπανιών: 1680
Αριθμός αλεσμένων αυλακώσεων: 1
Αριθμός εσωτερικών διακοπών: 1
Έλεγχος σύνθετης αντίστασης αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό: Rogers RO4350B (πυρήνας 10mil, DK=3.48) & RO4450B (PP 4mil DK=3.54)
Τελικό φύλλο αλουμινίου εξωτερικό: 1.5oz
Τελικό φύλλο αλουμινίου εσωτερικό: 1oz
Τελικό ύψος του PCB: 2.1mm ±10%
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Χρυσό (νικέλιο 71,1%) 2µ» άνω των 100µ» βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει: Στρώμα κορυφών και κατώτατων σημείων
Χρώμα μασκών ύλης συγκολλήσεως: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Τύπος μασκών ύλης συγκολλήσεως: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
CONTOUR/CUTTING Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα του συστατικού μύθου ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Όνομα ή λογότυπο κατασκευαστών: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
ΜΕΣΩ Καλυμμένος μέσω της τρύπας (PTH), μέσω ανοικτού
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059» (0.15mm)
Επένδυση πινάκων: 0,0030» (0.076mm)
Ανοχή τρυπανιών: 0,002» (0.05mm)
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.


4 πίνακας κυκλωμάτων στρώματος RF σε Rogers 60mil RO4350B και 10mil RO4350B με το πίσω τρυπάνι για τον UHF συζευκτήρα 1
