Το υβριδικό υβριδικό PCB 6-στρώματος PCB υψηλής συχνότητας πολυστρωματικό έκανε σε 12mil 0.305mm RO4003C και FR-4

Το υβριδικό υβριδικό PCB 6-στρώματος PCB υψηλής συχνότητας πολυστρωματικό έκανε σε 12mil 0.305mm RO4003C και FR-4

  • Το υβριδικό υβριδικό PCB 6-στρώματος PCB υψηλής συχνότητας πολυστρωματικό έκανε σε 12mil 0.305mm RO4003C και FR-4
  • Το υβριδικό υβριδικό PCB 6-στρώματος PCB υψηλής συχνότητας πολυστρωματικό έκανε σε 12mil 0.305mm RO4003C και FR-4
  • Το υβριδικό υβριδικό PCB 6-στρώματος PCB υψηλής συχνότητας πολυστρωματικό έκανε σε 12mil 0.305mm RO4003C και FR-4
Το υβριδικό υβριδικό PCB 6-στρώματος PCB υψηλής συχνότητας πολυστρωματικό έκανε σε 12mil 0.305mm RO4003C και FR-4
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng Technologies Limited
Πιστοποίηση: UL
Αριθμό μοντέλου: BIC-0083-V3.1
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: USD 2.88-6.99 per piece
Συσκευασία λεπτομέρειες: Κενό
Χρόνος παράδοσης: 4-5 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Paypal
Δυνατότητα προσφοράς: 45000 κομμάτια το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Αριθμός στρωμάτων: 6 Γυαλί εποξικό: FR-4, ITEQ ΑΥΤΌΣ-140 TG>135, RO4003C 12MIL
Τελικό ύψος του PCB: 1.3mm ±0.13 Τελικό φύλλο αλουμινίου εξωτερικό: 1,0 oz
Η επιφάνεια τελειώνει: Χρυσό (νικέλιο 13,9%) 2µ» άνω των 100µ» βύθισης Χρώμα μασκών ύλης συγκολλήσεως: Πράσινος
Χρώμα του συστατικού μύθου: Άσπρος Δοκιμή: 100% ηλεκτρική προγενέστερη αποστολή δοκιμής

Το υβριδικό υβριδικό PCB 6-στρώματος PCB υψηλής συχνότητας πολυστρωματικό έκανε σε 12mil 0.305mm RO4003C και FR-4

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Γειά σου ο καθένας,

Θερμοί χαιρετισμοί!

Σήμερα εισάγουμε έναν τύπο του PCB 6 στρωμάτων RF που στηρίζεται σε 12mil RO4003C και FR-4. Αυτός ο πίνακας χρησιμοποιείται για τη δορυφορική κεραία. Μετά από το σχέδιο είναι stack-up του πίνακα.

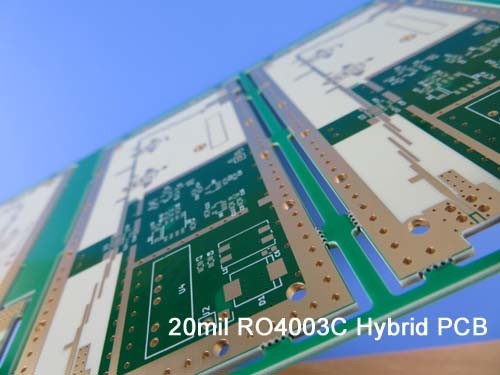

Το υβριδικό υβριδικό PCB 6-στρώματος PCB υψηλής συχνότητας πολυστρωματικό έκανε σε 12mil 0.305mm RO4003C και FR-4 0



Βλέποντας από stack-up, ο πυρήνας 12mil είναι στο τοπ στρώμα και διαδραματίζει κυρίως τους ρόλους του στρώματος σημάτων. Ο πυρήνας έχει καθορίσει το πάχος που είναι πολύ σημαντικό στο ηλεκτρικό μήκος των γραμμών RF στον πίνακα κυκλωμάτων. Τα στρώματα υπολοίπου είναι εποξικό υλικό γυαλιού FR-4 με το παρόμοιο πάχος με RO4003C.



Οι λεπτομερείς προδιαγραφές είναι οι ακόλουθες.

Υλικό βάσεων: 12mil 0.305mm RO4003C+ Tg170 FR-4

Διηλεκτρική σταθερά: 3.38+/0.05

Αρίθμηση στρώματος: 6 στρώματα

Μέσω του τύπου: Μέσω των τρυπών

Σχήμα: 105mm X 80mm = 1 τύπος = 1 κομμάτι

Η επιφάνεια τελειώνει: Χρυσός βύθισης

Βάρος χαλκού: Εξωτερικό στρώμα 35μm/εσωτερικό στρώμα 18μm

Μάσκα/μύθος ύλης συγκολλήσεως: Πράσινος/λευκό

Τελικό ύψος PCB: 1,4 χιλ.

Άλλοι: Ελεγχόμενο σύνθετη αντίσταση PCB

Πρότυπα: ΕΠΙ 6012 κατηγορία 2

Συσκευασία: 20 επιτροπές συσκευάζονται για την αποστολή.

Χρονική ανοχή: 10 εργάσιμες ημέρες

Ζωή του προϊόντος στο ράφι: 6 μήνες

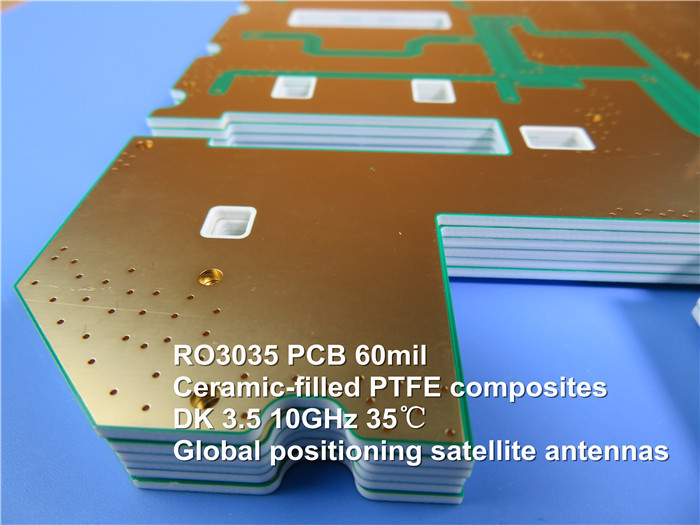

Το υβριδικό υβριδικό PCB 6-στρώματος PCB υψηλής συχνότητας πολυστρωματικό έκανε σε 12mil 0.305mm RO4003C και FR-4 1



Αυτή τη στιγμή, τα ώριμα μικτά πιέζοντας υλικά είναι τα ακόλουθα:

RO4350B + FR4

RO4003C + FR4

F4B + FR4

RT/duroid 5880 + RO4350B

RT/duroid 5880 + FR4



Σας ευχαριστώ για την ανάγνωσή σας. Είστε ευπρόσδεκτοι να μας έρθετε σε επαφή με για τις έρευνες PCB RF σας.



Η ικανότητα 2022 PCB μας


Παράμετρος Αξία
Αριθμήσεις στρώματος1-32
Υλικό υποστρωμάτων RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 RT/Duriod 5880 RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC TMM4, TMM10, κάπα 438 Tlf-35 RF-35TC, RF-60A, RF-60TC, RF-35A2 TLX-0, TLX-6, TLX-7, TLX-8 TLX-9, TLY-3, TLY-5 PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) AD450, AD600, TC350 Nelco N4000, N9350, N9240 FR-4 (υψηλό Tg S1000-2M, TU-872 SLK, TU-768, αυτός-180A κ.λπ.), FR-4 υψηλό CTI>600V Polyimide, PET Πυρήνας κ.λπ. μετάλλων.
Μέγιστο μέγεθος Δοκιμή πετάγματος: 900*600mm, δοκιμή 460*380mm, καμία δοκιμή 1100*600mm προσαρτημάτων
Ανοχή περιλήψεων πινάκων ±0.0059» (0.15mm)
Πάχος PCB 0,0157» - 0,3937» (0.40mm--10.00mm)
Ανοχή πάχους (T≥0.8mm) ±8%
Ανοχή πάχους (t<0.8mm) ±10%
Πάχος στρώματος μόνωσης 0,00295» - 0,1969» (0.075mm--5.00mm)
Ελάχιστη διαδρομή 0,003» (0.075mm)
Ελάχιστο διάστημα 0,003» (0.075mm)
Εξωτερικό πάχος χαλκού 35µm--420µm (1oz-12oz)
Εσωτερικό πάχος χαλκού 17µm--350µm (0.5oz - 10oz)
Τρύπα τρυπανιών (μηχανική) 0,0059» - 0,25» (0.15mm--6.35mm)
Τελειωμένη τρύπα (μηχανική) 0,0039» - 0,248» (0.10mm--6.30mm)
DiameterTolerance (μηχανικό) 0,00295» (0.075mm)
Εγγραφή (μηχανική) 0,00197» (0.05mm)
Λόγος διάστασης 12:1
Τύπος μασκών ύλης συγκολλήσεως LPI
Ελάχιστη γέφυρα Soldermask 0,00315» (0.08mm)
Ελάχιστη εκκαθάριση Soldermask 0,00197» (0.05mm)
Βούλωμα μέσω της διαμέτρου 0,0098» - 0,0236» (0.25mm--0.60mm)
Ανοχή ελέγχου σύνθετης αντίστασης ±10%
Η επιφάνεια τελειώνει HASL, HASL ΕΆΝ, ENIG, κασσίτερος IMM, IMM Ag, OSP, χρυσό δάχτυλο

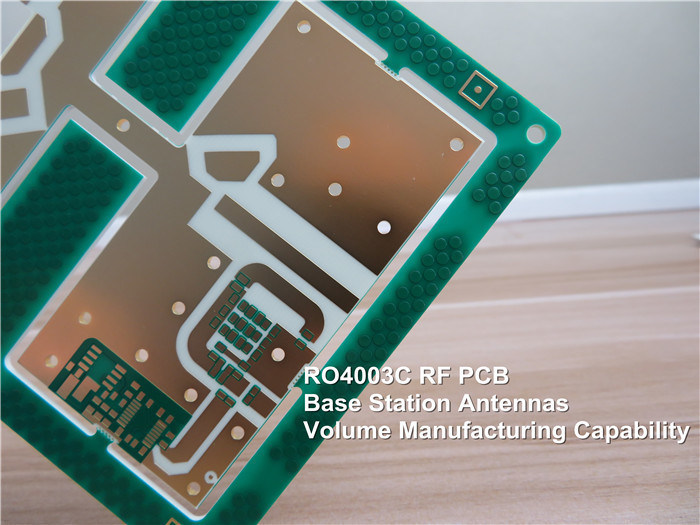

Το υβριδικό υβριδικό PCB 6-στρώματος PCB υψηλής συχνότητας πολυστρωματικό έκανε σε 12mil 0.305mm RO4003C και FR-4 2
