Αρχική Σελίδα ΠροϊόνταΠολυστρωματικός πίνακας PCB4 PCB υψηλής συχνότητας στρώματος σε 2 πυρήνες 32mil 0.813mm RO4003C και 12mil RO4450F για τον υπερβολικα υψηλός συζευκτήρα συχνότητας
4 Layer High Frequency PCB On 2 Cores of 32mil 0.813mm RO4003C and 12mil RO4450F for Ultrahigh Frequency Coupler
4 Layer High Frequency PCB On 2 Cores of 32mil 0.813mm RO4003C and 12mil RO4450F for Ultrahigh Frequency Coupler 4 Layer High Frequency PCB On 2 Cores of 32mil 0.813mm RO4003C and 12mil RO4450F for Ultrahigh Frequency Coupler 4 Layer High Frequency PCB On 2 Cores of 32mil 0.813mm RO4003C and 12mil RO4450F for Ultrahigh Frequency Coupler
Επικοινωνήστε

4 PCB υψηλής συχνότητας στρώματος σε 2 πυρήνες 32mil 0.813mm RO4003C και 12mil RO4450F για τον υπερβολικα υψηλός συζευκτήρα συχνότητας

Ποσότητα παραγγελίας min : 1 Τιμή : USD 2.99-9.99 PER PIECE
Συσκευασία λεπτομέρειες : Κενό Χρόνος παράδοσης : 10 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ
Όροι πληρωμής : T/T, Western Union Δυνατότητα προσφοράς : 45000 κομμάτια το μήνα
Τόπος καταγωγής: Κίνα Μάρκα: Bicheng Technologies Limited
Πιστοποίηση: UL Αριθμό μοντέλου: BIC-0069-V1.19

Λεπτομερής ενημέρωση
Αριθμός στρωμάτων: 4 Εποξικός: RO4003C
Τελικό φύλλο: 1.0 Τελικό ύψος του PCB: 2,1 mm ±10%
Φινίρισμα Επιφανείας: Χρυσός εμβάπτισης Χρώμα μάσκας συγκόλλησης: N/A
Χρώμα του συστατικού μύθου: N/A Δοκιμή: 100% ηλεκτρική δοκιμή Προηγούμενη αποστολή

Περιγραφή προϊόντων

Πλακέτα PCB Υψηλής Συχνότητας 4 ΕπιπέδωνΕνεργό 2 Πυρήνες από32mil0.813mmRO4003C και 12mil RO4450F για Συζεύκτη Υπερ-υψηλής Συχνότητας
(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι μόνο για αναφορά)

Γεια σε όλους,
Καλημέρα.

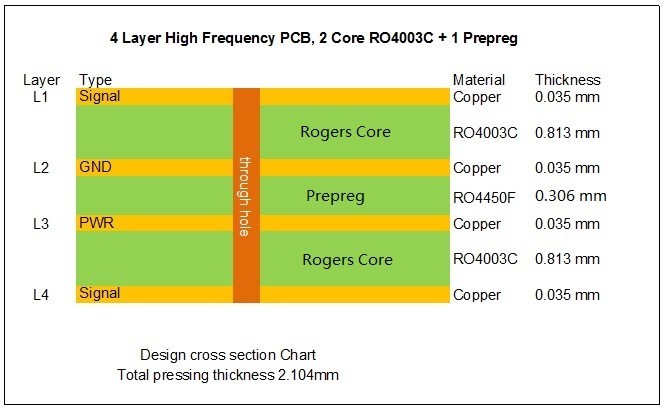

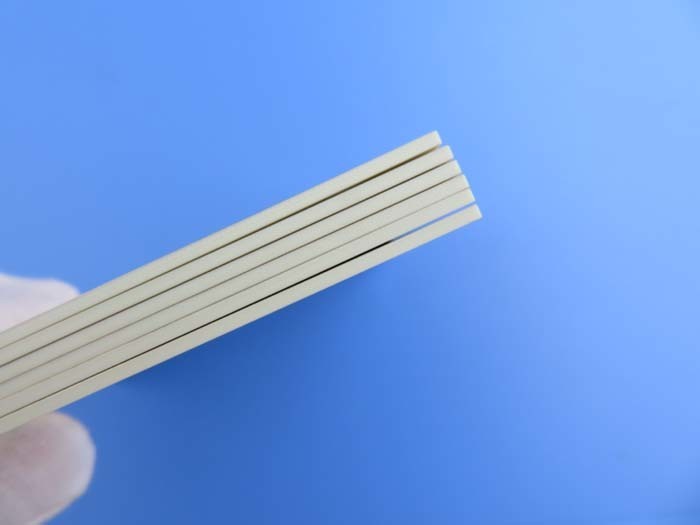

Σήμερα μιλάμε για ένα είδος πλακέτας PCB υψηλής συχνότητας 4 επιπέδων. Αυτή η πλακέτα PCB είναι κατασκευασμένη σε 2 φύλλα πυρήνων RO4003C πάχους 0.813mm (32mil) με 1 φύλλο προεμποτισμένου υλικού RO4450F για την εφαρμογή συζεύκτη υπερ-υψηλής συχνότητας. Ακολουθεί η διάταξη.

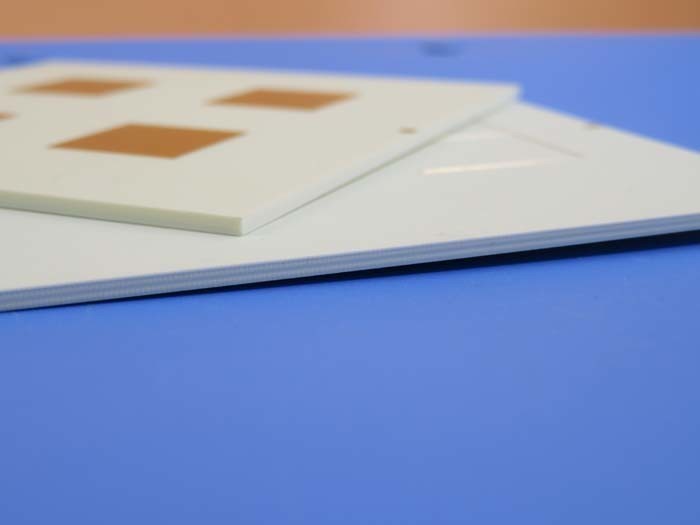

4 PCB υψηλής συχνότητας στρώματος σε 2 πυρήνες 32mil 0.813mm RO4003C και 12mil RO4450F για τον υπερβολικα υψηλός συζευκτήρα συχνότητας
Γενικά, οι πολυεπίπεδες πλακέτες PCB υψηλής συχνότητας Rogers κατασκευάζονται από όλα τα υλικά υψηλής συχνότητας, συμπεριλαμβανομένης της κόλλας προεμποτισμένου υλικού. Όπως είναι γνωστό σε όλους, υπάρχουν 6 πυρήνες στην οικογένεια RO4003C, δηλαδή από 8mil (0.203mm) έως 60mil (1.524mm).


Πάχος RO4003C

8mil 0.203mm
12mil 0.305mm
16mil 0.406mm
20mil 0.508mm
32mil 0.813mm
60mil 1.524mm

Επομένως, είναι πολύ ενδιαφέρον ότι η διάταξη 4 επιπέδων μπορεί να γίνει με πολλούς διαφορετικούς τρόπους.


Οι προδιαγραφές της πλακέτας είναι οι εξής:
Βασικό υλικό: RO4003C 32mil + RO4450F 12mil PP
Αριθμός επιπέδων: 4 επίπεδα
Τύπος: Οπές καστάνιας (μισές οπές) στην άκρη
Μορφή: 113mm x 80mm = 1 τύπος = 4 τεμάχια
Επιφανειακή επεξεργασία: Εμβαπτιζόμενος χρυσός
Βάρος χαλκού: Εξωτερικό επίπεδο 35 μm/ Εσωτερικό επίπεδο 35 μm
Μάσκα συγκόλλησης / Ετικέτα: Όχι / Όχι
Τελικό ύψος PCB: 2.1 mm
Πρότυπο: IPC 6012 Class 2
Συσκευασία: 20 πάνελ συσκευάζονται για αποστολή.
Χρόνος παράδοσης: 10 εργάσιμες ημέρες
Διάρκεια ζωής: 6 μήνες



Απολαμβάνετε τα χαρακτηριστικά και τα οφέλη 1) Εξαιρετική απόδοση υψηλής συχνότητας λόγω χαμηλής ανοχής διηλεκτρικής σταθεράς και απώλειας;
2) Επιθεώρηση AOI;
3) Κάλυψη των αναγκών σας σε PCB από πρωτότυπο έως μαζική παραγωγή;
4) Δυνατότητα 30.000 τετραγωνικών μέτρων μηνιαίως;
5) 8.000 τύποι PCB μηνιαίως;
6) Περισσότερα από 16 χρόνια εμπειρίας σε PCB;
Εφαρμογή



Κεραία GPS, Ενισχυτής WiFi, Ενισχυτής ισχύος, Πομποδέκτης RF, Κεραία TV, Μετατροπέας απόκτησης δεδομένων ραντάρ, Φάσμα διάχυσης, Εξασθενητής
Παράρτημα: Ιδιότητες του RO4003C



Ιδιότητα

RO4003C Κατεύθυνση Μονάδες Συνθήκη Μέθοδος Δοκιμής Διηλεκτρική Σταθερά, ε Διαδικασία
3.38±0.05 Z Kv/mm(v/mil)   2.5 GHz/23℃ Διηλεκτρική Σταθερά, ε Σχεδιασμός
3.55 Z Kv/mm(v/mil)   Μέθοδος Διαφορικού Μήκους Φάσης Συντελεστής Διάχυσης tan, δ
0.0027 0.0021
Z		 Kv/mm(v/mil)   2.5 GHz/23℃
IPC-TM-650 2.5.5.5		 Αντίσταση Όγκου
+40 Z Kv/mm(v/mil) -55℃ έως 288℃ IPC-TM-650 2.5.5.5 Αντίσταση Όγκου
1.7 x 1010 MΩ.cm   COND A IPC-TM-650 2.5.17.1 Ηλεκτρική Αντοχή
4.2 x 109 MΩ   COND A IPC-TM-650 2.5.17.1 Ηλεκτρική Αντοχή
31.2(780) Z Kv/mm(v/mil) 0.51mm(0.020") IPC-TM-650 2.5.6.2 Μέτρο Εφελκυσμού
19,650(2,850) 19,450(2,821)
X		 Y
Z		 RT ASTM D 638 Αντοχή Κάμψης
139(20.2) 100(14.5)
X		 Y
Z		 RT ASTM D 638 Αντοχή Κάμψης
276 (40)
MPa		   (kpsi)
IPC-TM-650 2.4.4		   Διαστατική Σταθερότητα
<0.3 X,Y mm/m (mil/inch)
μετά από χάραξη+E2/150℃		 IPC-TM-650 2.4.39A Συντελεστής Θερμικής Διαστολής
11 14
46
X		 Y
Z
ppm/℃		 -55℃ έως 288℃ IPC-TM-650 2.4.41 Tg
>280 ℃ TMA   A IPC-TM-650 2.4.24.3 Td
425 ℃ TGA   ASTM D 3850   Θερμική Αγωγιμότητα
0.71 W/M/oK   80℃ ASTM C518 Απορρόφηση Υγρασίας
0.06 %   48 ώρες εμβάπτιση 0.060" θερμοκρασία δείγματος 50℃
ASTM D 570		 Πυκνότητα
1.79 gm/cm3   23℃ ASTM D 792 Αντοχή Ξεφλουδίσματος Χαλκού
1.05 (6.0)
N/mm		   (pli)
μετά από float συγκόλλησης 1 oz.		 EDC Foil
IPC-TM-650 2.4.8		 Αναφλεκτότητα
N/A UL 94       Συμβατό με διαδικασία χωρίς μόλυβδο
Ναι Σας ευχαριστούμε για την ανάγνωση και είστε ευπρόσδεκτοι να επικοινωνήσετε μαζί μας για τις ερωτήσεις σας σχετικά με PCB.
