Γεια ο καθένας,

Σήμερα, μιλάμε για το PCB υψηλής συχνότητας που γίνεται σε 10mil RO4350B που πιέζεται με FR-4.

Αυτός ο πίνακας σχεδιάζεται δεδομένου ότι μια δομή 4 στρώματος, που είναι σχετικά απλή και κόστος-ελέγξιμη, αυτό είναι χρήσιμη να ανοίξει μια καινούργια αγορά.

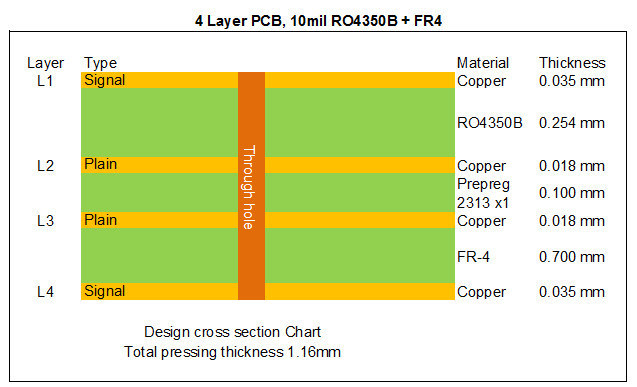

Ρίξτε μια ματιά στη συγκέντρωσή του,

Το πρώτο στρώμα στο δεύτερο στρώμα είναι υλικό πυρήνων 10mil RO4350B, ο πυρήνας έχει καθορίσει το πάχος που είναι πολύ σημαντικό στο ηλεκτρικό μήκος των γραμμών RF στον πίνακα κυκλωμάτων, και τα άλλα στρώματα είναι FR-4 υλικά, τα οποία συνδέονται από τα ημι-θεραπευμένα φύλλα.

Το εσωτερικό στρώμα του PCB είναι 0,5 ουγγιές και το εξωτερικό στρώμα είναι 1 ουγγιά.

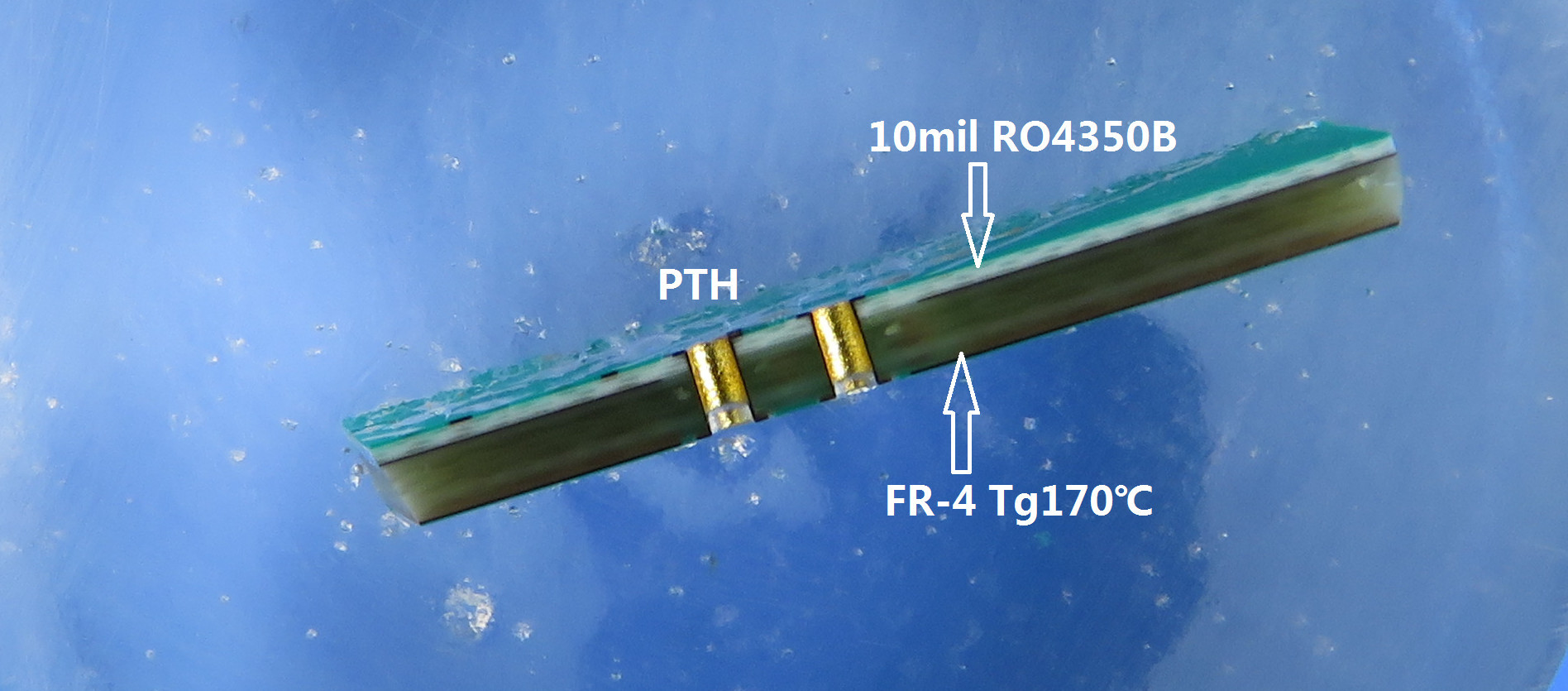

Αυτό είναι διατομή.

Καλυμμένος μέσω των τρυπών συνδέστε κάθε στρώμα, αναλαμβάνουμε τυφλό μέσω του σχεδίου και του σχεδίου HDI του 1$ου σταδίου και του 2$ου σταδίου. Το χρώμα της μάσκας ύλης συγκολλήσεως είναι σε πράσινο, και κίτρινος, κόκκινος και ο Μαύρος είναι διαθέσιμος για την επιλογή σας.

Όλα τα PCB της επιχείρησής μας θα είναι περνούν από τη δοκιμή ανοικτών κυκλωμάτων και βραχυκυκλώνουν τη δοκιμή, τη δοκιμή AOI, τη δοκιμή solderability και τη θερμική δοκιμή πίεσης 288 ℃ για να εξασφαλίσουν υψηλό - ποιοτικά προϊόντα.

Μπορούμε να παρέχουμε σε σας το πρωτότυπο και τη μαζική παραγωγή.

Σας ευχαριστώ για την ανάγνωσή σας
