Πλακέτα τυπωμένου κυκλώματος (PCB) 14 επιπέδων υψηλής ταχύτητας – Panasonic Megtron 6 (M6) Υλικό εξαιρετικά χαμηλών απωλειών με έλεγχο σύνθετης αντίστασης, Via-in-Pad & IPC Class 3

Περιγραφή προϊόντων

14 στρώματα PCB υψηλής ταχύτητας Panasonic Megtron 6 (M6) Υλικό εξαιρετικά χαμηλής απώλειας με Via-in-Pad & IPC κλάση 3

Ε: Τι είναι αυτή η λύση PCB Megtron 6 και τι προσφέρει;

Α: Αυτό είναι ένα14 στρώσεις, PCB υψηλών επιδόσεων κατασκευασμένα με την Panasonic Megtron 6 (M6)∆ υλικό με εξαιρετικά χαμηλή απώλεια και ανθεκτικό σε υψηλή θερμότητα, βασισμένο σε σύστημα ρητίνης PPE (πολυφαινυλενοαιθέρα), με Dk = 3,4 και Df 0,002 σε 1 GHz,Το M6 παρέχει ηλεκτρικές επιδόσεις που πλησιάζουν το PTFE, ενώ παραμένει συμβατό με τις τυποποιημένες διαδικασίες κατασκευής FR-4 .

Το προϊόν αναφοράς προσδιορίζεται ως:

• 14 στρώσεις, πάχος 2,123 mm
• 1 ουγκιά τελικού χαλκού ανά στρώμα
• Εκτέλεση επιφάνειας: ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold)
• Πράσινη μάσκα συγκόλλησης, λευκή μεταξοειδής οθόνη, πλάκας 100 mm × 98 mm
• Χαλκός για τοίχους τρυπών: 25μm IPC-6012 κλάση 3
• Όλες οι διάδρομοι < 0,4 mm: φουσκωμένοι και καλυμμένοι με ρητίνη (διαδρόμος με επικάλυψη)

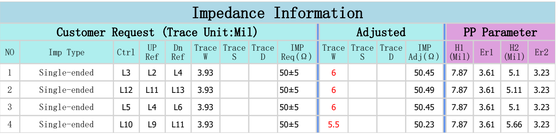

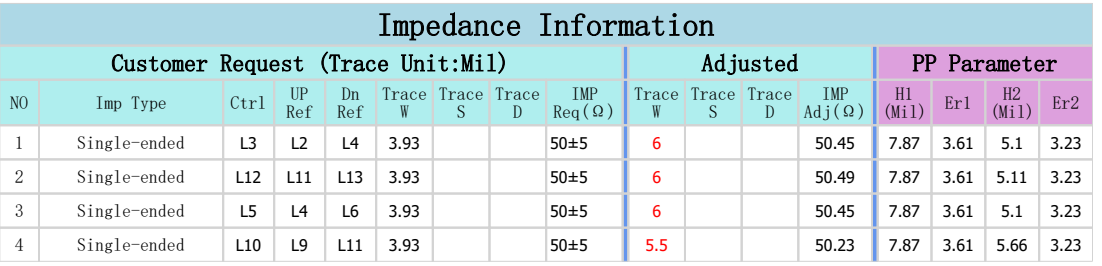

• Παρέχεται έλεγχος αντίστασης και προσαρμοσμένη συσσώρευση

Αυτή η σχεδίαση είναι ιδανική για δίκτυα υψηλής ταχύτητας, διακόπτες κέντρων δεδομένων, επιταχυντές τεχνητής νοημοσύνης και τηλεπικοινωνιακή υποδομή, όπου η ακεραιότητα του σήματος, η θερμική αξιοπιστία και η πυκνή δρομολόγηση είναι κρίσιμες.

Βασικά συμπεράσματα

1. Επισκόπηση του υλικού Megtron 6 (Panasonic)

Το Megtron 6 (M6) είναι ένα υλικό πλακέτων κυκλωμάτων με εξαιρετικά χαμηλές απώλειες και υψηλή αντοχή στη θερμότητα από την Panasonic, βασισμένο σε σύστημα μείγματος ρητίνης πολυφαινυλενίου αιθέρα (PPE).Είναι ειδικά σχεδιασμένο για ψηφιακή υψηλής ταχύτητας, RF και εφαρμογές χιλιοστών κυμάτων όπου η ακεραιότητα του σήματος και η θερμική αξιοπιστία είναι πρωταρχικής σημασίας.

Βασικά χαρακτηριστικά υλικού

2. Χάρτης δεδομένων υλικού ∆ιασυνοριακές ιδιότητες (Megtron 6)

Σημείωση:Το Megtron 6 επιτυγχάνει Dk ≈ 3,4 και Df ≈ 0,002 σε 1 GHz, καθιστώντας το ένα από τα λιγότερο απώλειες τροποποιημένα υλικά επωξίας που διατίθενται.Df αυξάνεται σε ≈0,004 στα 12 GHz, που εξακολουθεί να είναι σημαντικά χαμηλότερη από την πρότυπη FR-4 (≈ 0,015· 0,020).

3. Προσαρμοσμένο PCB 14 στρώσεων Megtron 6 με Via-in-Pad & IPC Class 3

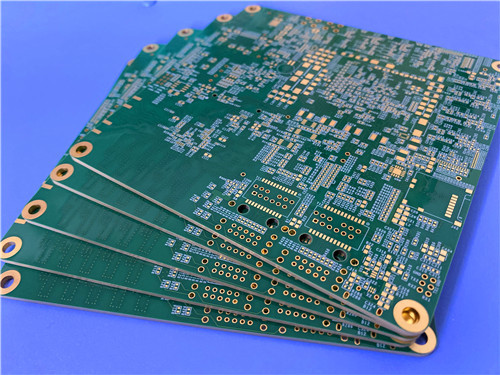

Αυτό το 14 στρώματα πλάνο δείχνει την ικανότητά μας να χειριστούμε υψηλό αριθμό στρωμάτων, υψηλής αξιοπιστίας σχέδια χρησιμοποιώντας Megtron 6 ως βασικό υλικό,με συμμόρφωση με την IPC-6012 κατηγορία 3 και προηγμένη τεχνολογία "via-in-pad".

Βασικές προδιαγραφές

Προηγμένα χαρακτηριστικά διαδικασίας

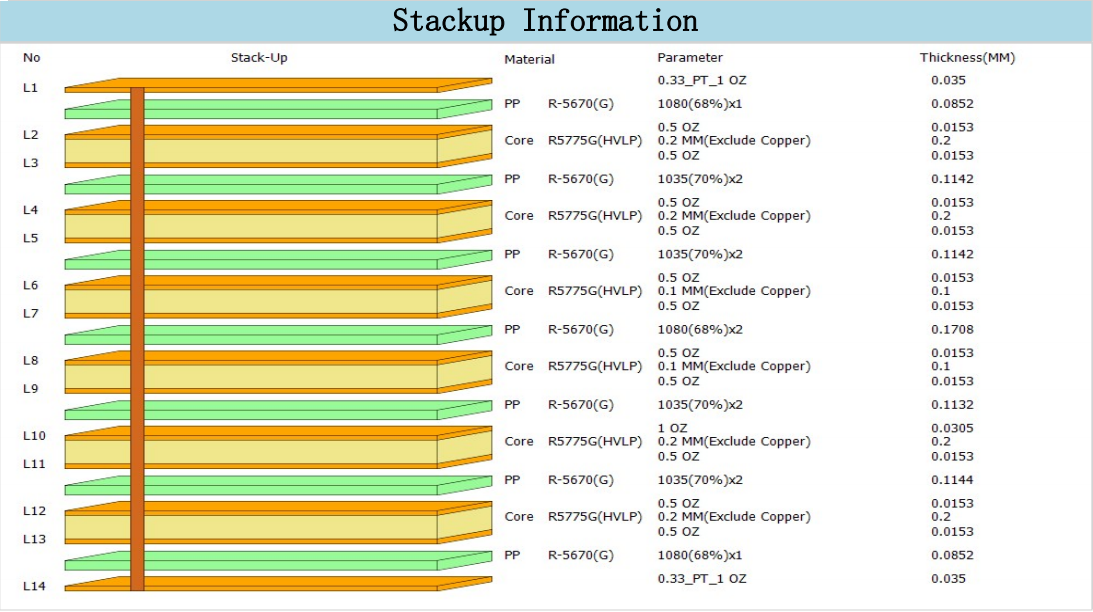

Σχεδιασμός στοιβάσεων

Η συσσώρευση 14 στρωμάτων μπορεί να βελτιστοποιηθεί για:

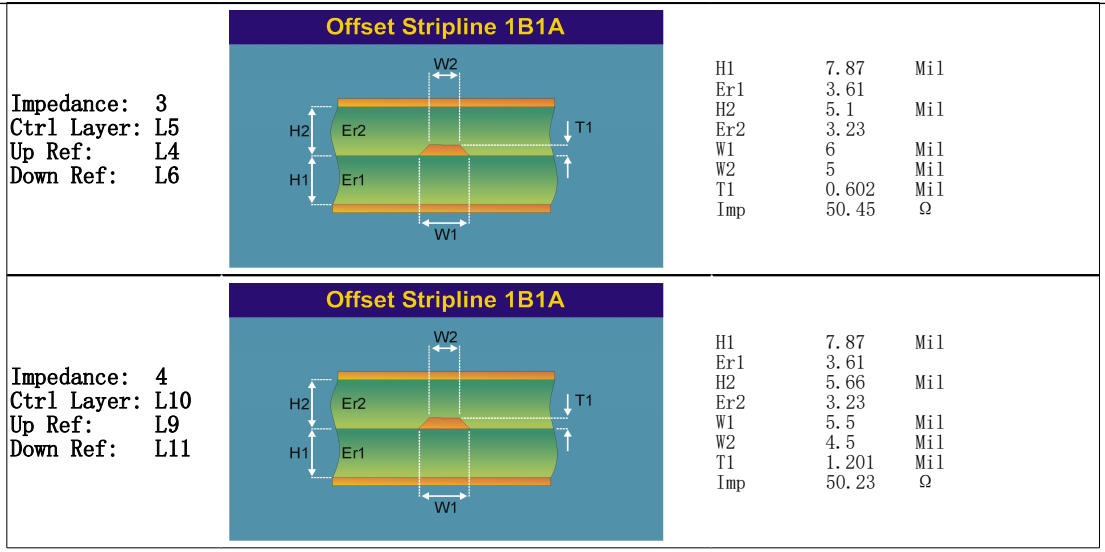

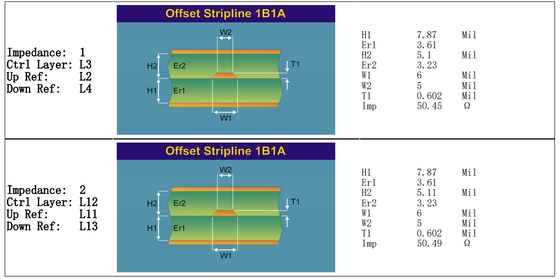

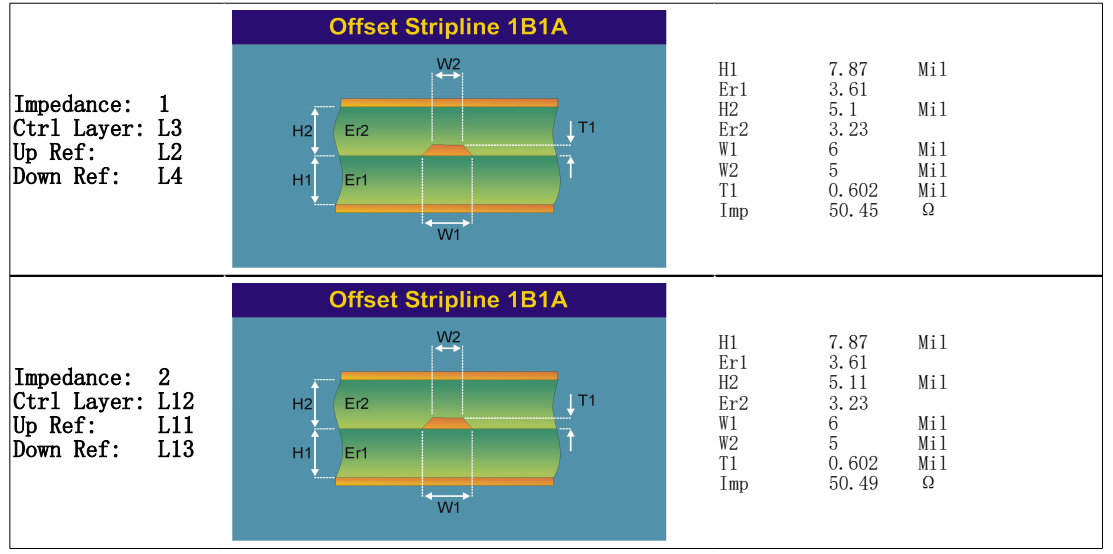

• στρώματα σήματος υψηλών ταχυτήτων ∙ ζεύγη διαφορών (85Ω, 90Ω, 100Ω) στα εξωτερικά και εσωτερικά στρώματα
• Δυναμικότητα και επιπέδες εδάφους ̇ διανομή ισχύος χαμηλής αντίστασης
• Μεικτή απομόνωση σήματος ̇ διαχωρισμός ανάλογων/RF και ψηφιακών τομέων
• Στόχοι αντίστασης 50Ω μονοτελής, 85Ω/90Ω/100Ω διαφορικό, ανάλογα με τις απαιτήσεις σας

Σημείωση: Οι τιμές αντίστασης υπολογίζονται με βάση την ειδική συσσώρευση, το διηλεκτρικό πάχος και την ανάθεση του επιπέδου αναφοράς.

4Γιατί το Μεγκτρόν 6 για αυτό το σχέδιο;

Πίνακας σύγκρισης Megtron 6 έναντι Standard FR-4 έναντι High-End RF υλικών

Ε: Τι κάνει το Megtron 6 διαφορετικό από το πρότυπο FR-4;

Α: Το Megtron 6 προσφέρει σημαντικά χαμηλότερη Dk (3,4 έναντι ~4,5·5,0) και Df (0,002 έναντι ~0,015·0,020), βελτιωμένη CTE στον άξονα Z, και εξαιρετικά χαμηλή απορρόφηση υγρασίας (0.0014%) · όλα ταυτόχρονα συμβατά με τις τυποποιημένες διαδικασίες κατασκευής FR-4Είναι το εργατικό άλογο της βιομηχανίας για τα 56G και 112G PAM4 σχέδια.

Ε2: Είναι το Megtron 6 συμβατό με την αμόλυβη συγκόλληση;
Α: Ναι. Με Tg (DSC) = 185 °C, Tg (DMA) = 210 °C, Td = 410 °C και T288 > 120 λεπτά, το Megtron 6 υποστηρίζει πλήρως πολλαπλούς κύκλους επαναρρόφησης βουνοκλίμακας 260 °C χωρίς αποστράγγιση ή υποβάθμιση.

Ε3: Μπορούν όλα τα διαδρόμια να είναι συνδεδεμένα με ρητίνη και να καλύπτονται (via-in-pad);
Α: Ναι. Η διαδικασία κατασκευής μας υποστηρίζει το κλείσιμο από ρητίνη + ηλεκτροπληρωμένο κάλυμμα για όλους τους διαδρόμους < 0,4 mm. Αυτό είναι πρότυπο για αυτό το σχέδιο 14 στρωμάτων και επιτρέπει την τοποθέτηση των εξαρτημάτων απευθείας πάνω από τους διαδρόμους.

Ε4: Τι είναι η IPC-6012 Τάξη 3 και γιατί είναι σημαντική;
Α: Η κατηγορία IPC-6012 3 είναι η υψηλότερη κατηγορία αξιοπιστίας για άκαμπτες εκτυπωμένες πλάκες, απαιτώντας χαλκό τοιχώματος οπτικής οπτικής οθόνης 25μm, αυστηρά κριτήρια επιθεώρησης και αποδεδειγμένη θερμική/μηχανική αξιοπιστία.Απαιτείται για την αεροδιαστημική βιομηχανία., άμυνας, ιατρικής και τηλεπικοινωνιών υψηλής αξιοπιστίας.

Ε5: Τι είναι το ENEPIG και γιατί να το επιλέξετε;
Α: Το ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold) προσθέτει ένα στρώμα παλλαδίου μεταξύ νικελίου και χρυσού.(3) Υψηλή αντοχή στη διάβρωσηΕίναι ιδανικό για εξαρτήματα μικρής απόστασης και μακροχρόνια αξιοπιστία.

Ε6: Πώς διασφαλίζετε την ακρίβεια του ελέγχου αντίστασης;
Α: Χρησιμοποιούμε: (1) ακριβείς τιμές υλικού Dk από την Panasonic, (2) ελεγχόμενο πάχος πλαστικού και βάρη χαλκού, (3) μοντελοποίηση αντίστασης με τυποποιημένους λύτες πεδίου,και (4) δοκιμές TDR (Time-Domain Reflectometry) σε κουπόνια ή τελικές σανίδες.

Ε7: Ποιο είναι το ελάχιστο διάμετρο για το κλείσιμο και το κάλυμμα από ρητίνη;
Α: Υποστηρίζουμε το κλείσιμο και το κάλυμμα με ρητίνη για διαδρόμους έως 0,15 mm (6 mil).
