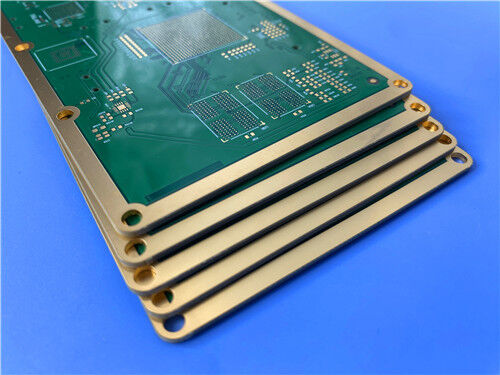

Rogers RO3003 Υψηλής Συχνότητας Λαμιναρισμένο και Προσαρμοσμένο Πολυεπίπεδο PCB 10mil RO3003 πυρήνας + TG170 FR-4

Περιγραφή προϊόντων

Όταν ένα σχέδιο απαιτεί τις ηλεκτρικές επιδόσεις ενός κεραμικού υλικού laminate PTFE, αλλά η πολυπλοκότητα ενόςΠολυεπίπεδης κατασκευή, η πρόκληση δεν είναι μόνο η επιλογή υλικού, αλλά η εύρεση υλικού που να παίζει καλά με άλλους.Ρότζερς RO3003αντιμετωπίζει άμεσα το ζήτημα αυτό: ένα σύνθετο υλικό PTFE γεμάτο κεραμικά που έχει σχεδιαστεί για εξαιρετική ηλεκτρική και μηχανική σταθερότητα σε ανταγωνιστικές τιμές,με μηχανικές ιδιότητες που παραμένουν σταθερές ανεξάρτητα από την επιλεγμένη διηλεκτρική σταθερά.

Η σειρά RO3000®τα υλικά υψηλής συχνότητας κυκλωμάτων είναι κεραμικά γεμάτα σύνθετα υλικά PTFE που προορίζονται για εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων.Οι σχεδιαστές μπορούν να αναπτύξουν πολυεπίπεδα σχέδια πλακών που χρησιμοποιούν διαφορετικά διαλεκτρικά σταθερά υλικά για μεμονωμένα στρώματα χωρίς να αντιμετωπίζουν προβλήματα διαστρέβλωσης ή αξιοπιστίας.RO3003παρουσιάζει CTE 17 ppm/°C στον άξονα X και 16 ppm/°C στον άξονα Y, συνδυασμένο με χαλκό, που επιτρέπει εξαιρετική σταθερότητα διαστάσεων με τυπική συρρίκνωση της εικόνας μικρότερη από 0,5 mils ανά ίντσα.Η CTE 25 ppm/°C στον άξονα Z παρέχει εξαιρετική αξιοπιστία στο διάτρητο, ακόμη και σε σοβαρά θερμικά περιβάλλοντα.

Τα επικαλυμμένα της σειράς RO3000 μπορούν να κατασκευαστούν σε κυκλώματα εκτυπωμένων κυκλωμάτων χρησιμοποιώντας τυποποιημένες τεχνικές επεξεργασίας κυκλωμάτων PTFE, με μικρές τροποποιήσεις.Είναι επίσης κατάλληλα για χρήση με υβριδικά σχέδια πολυεπίπεδων πλακών από ηποξικό γυαλί, όπως ο συνδυασμός του RO3003 με το FR-4.

Βασικές ιδιότητες σε μια ματιά (RO3003):

Εφαρμογές

1. Ράδαρα αυτοκινήτων περιλαμβανομένων συστημάτων 77 GHz για αποφυγή συγκρούσεων και αυτόνομη οδήγηση
2. Φίλτρα διέλευσης ζώνης ∆ Stable Dk απλοποιεί το σχεδιασμό φίλτρων ευρυζωνικής ζώνης
3. Μικροστριπ Patch Antennas ∆Συνεπής απόδοση σε όλες τις συχνότητες
4. Ελέγχονται ταχύτητες και θερμοκρασίες.
5. Στρίπλιν και πολυεπίπεδες κατασκευές
6. Υβριδικές πολυεπίπεδες σχεδιασμοί ∙ Μπορεί να συνδυαστεί με FR-4 για οικονομικά αποδοτική στοίβαση στρωμάτων

Ο χαμηλός συντελεστής διεύρυνσης του υλικού στο επίπεδο, που ταιριάζει με τον χαλκό, επιτρέπει πιο αξιόπιστες συναρμολογήσεις τοποθέτησης επιφάνειας και τον καθιστά ιδανικό για εφαρμογές ευαίσθητες στις αλλαγές θερμοκρασίας.

Παρασκευή PCB προσαρμοσμένων με βάση το RO3003

Ως εξειδικευμένος κατασκευαστής πλακών κυκλωμάτων υψηλής συχνότητας, προσφέρουμε ολοκληρωμένες υπηρεσίες κατασκευής χρησιμοποιώντας το Rogers RO3003 και άλλα προηγμένα υλικά.Η ακόλουθη προδιαγραφή περιγράφει έναν αντιπρόσωπο4 στρώσεις υβριδικών πολυστρωμάτωνεφαρμογή:

Λεπτομέρειες κατασκευής PCB:

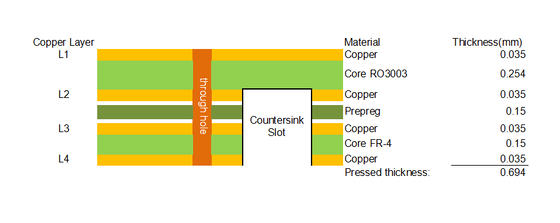

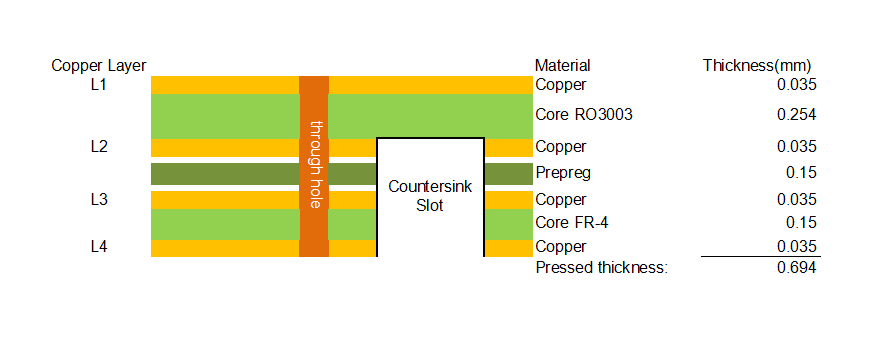

Διαμόρφωση συσσωρευτών (αντιπροσωπευτική):

Σημείωση: Η διαδρομή με ελεγχόμενο βάθος εκτείνεται από το L2 έως το L4 και δεν είναι επιχρισμένη, επιτρέποντας τον ακριβή έλεγχο της διηλεκτρικής έκθεσης σε υβριδικές συσσωρευτές.

Υλικά Πλεονεκτήματα

Το RO3003 παρουσιάζει θερμικό συντελεστή Dk μόλις -3 ppm/°C από -50 έως 150°C και σταθερό Dk σε συχνότητες από 8 GHz έως 40 GHz.Η σταθερότητα αυτή απλοποιεί τον σχεδιασμό των συστατικών ευρυζωνικών συνδέσεων και επιτρέπει τη χρήση του υλικού σε ένα ευρύ φάσμα εφαρμογών.

Ένας συντελεστής διάσπασης 0,0010 στα 10 GHz ελαχιστοποιεί την εξασθένιση του σήματος, υποστηρίζοντας εφαρμογές έως 77 GHz, συμπεριλαμβανομένου του αυτοκινητοβιομηχανικού ραντάρ.

Η X/Y CTE των 17/16 ppm/°C ταιριάζει με το χαλκό, επιτρέποντας εξαιρετική σταθερότητα διαστάσεων με τυπική συρρίκνωση ελαστικότητας μικρότερη από 0,5 mils ανά ίντσα.Αυτό επιτρέπει πιο αξιόπιστες επιφανειακές συναρμολογίες τοποθέτησης και στενές ανοχές εγγραφής.

Η αξία CTE 25 ppm/°C στον άξονα Z παρέχει εξαιρετική αξιοπιστία της διάτρητης διάτρησης με επικάλυψη, ακόμη και σε σοβαρά θερμικά περιβάλλοντα, υποστηρίζοντας αξιόπιστες κατασκευές γραμμών και πολυεπίπεδων πλακών.

Επειδή οι μηχανικές ιδιότητες είναι σταθερές ανεξάρτητα από τη διαμετρική σταθερά που επιλέχθηκε,Οι σχεδιαστές μπορούν να αναπτύξουν πολυεπίπεδα σχέδια πλακών που χρησιμοποιούν διαφορετικά υλικά Dk για μεμονωμένα στρώματα χωρίς να αντιμετωπίζουν προβλήματα στρέβλωσης ή αξιοπιστίας.

Το RO3003 είναι κατάλληλο για χρήση με υβριδικά σχέδια πολυεπίπεδων πλακών από επωξικό γυαλί, επιτρέποντας οικονομικά αποδοτικούς συνδυασμούς, όπως το RO3003 για στρώματα υψηλής συχνότητας και το FR-4 για στρώματα ψηφιακής ή ηλεκτρικής ενέργειας.Αυτή είναι ακριβώς η προσέγγιση που χρησιμοποιείται στην κατασκευή 4 στρώσεων που καθορίζεται εδώ.

Σε 0,04%, το RO3003 απορροφά ελάχιστη υγρασία, διατηρώντας σταθερές ηλεκτρικές ιδιότητες σε υγρό περιβάλλον.

Το υλικό μπορεί να κατασκευαστεί χρησιμοποιώντας τυποποιημένες τεχνικές επεξεργασίας πλακών κυκλωμάτων PTFE με μικρές τροποποιήσεις και είναι συμβατό με τις διαδικασίες χωρίς μόλυβδο.

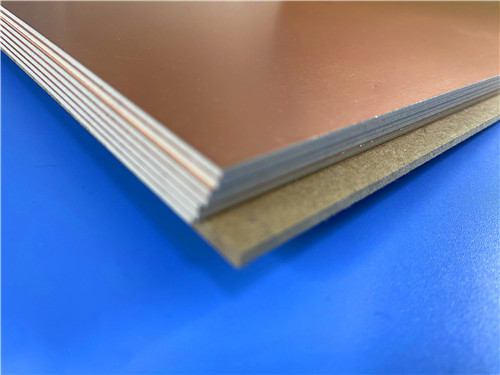

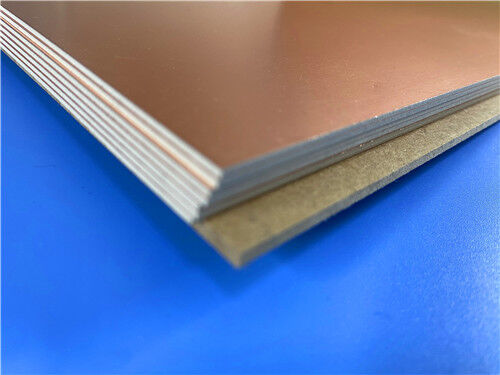

Το RO3003 είναι διαθέσιμο σε τυποποιημένα πάχους από0.005" (0,13mm) έως 0,060" (1,52mm), με τυποποιημένα μεγέθη πάνελ12 "× 18"(305×457mm) και24 "× 18"(610×457mm), επικάλυψη με ηλεκτροθεματοποιημένο ή κυλμένο χαλκό με βάρος 1⁄2 ουγγιά ή 1 ουγγιά.

Ποιότητα και Διαθεσιμότητα

Όλα τα πλαίσια κατασκευάζονται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας ισχυρή αξιοπιστία για εμπορικές, βιομηχανικές και αυτοκινητοβιομηχανικές εφαρμογές.Εκτελούνται 100% ηλεκτρικές δοκιμές πριν από την αποστολή για να εξασφαλίζεται η λειτουργική ακεραιότητα.

Η παραγωγική μας ικανότητα επεκτείνεται σε παγκόσμια διαθεσιμότητα, με ευέλικτη αποστολή και υποστήριξη εφοδιαστικής για τις απαιτήσεις τόσο για πρωτότυπα όσο και για όγκους.Προσφέρουμε γρήγορη ανταλλαγή και ανταγωνιστικές τιμές, διατηρώντας αυστηρό έλεγχο της διαδικασίας..

Για ερωτήσεις σχετικά με προσαρμοσμένες συσσωρευτές, υβριδικές πολυεπίπεδες διαμορφώσεις που συνδυάζουν το RO3003 με το FR-4, διαδρομή με ελεγχόμενο βάθος, εναλλακτικά επιφανειακά επιθέματα ή άλλες απαιτήσεις,Παρακαλούμε επικοινωνήστε με την ομάδα μηχανικών πωλήσεων μας. Είμαστε έτοιμοι να υποστηρίξουμε τις απαιτήσεις σας για τα υψηλής συχνότητας κυκλώματα κυκλωμάτων..
