1. Εισαγωγή στο TMM3 Laminate

Το Rogers TMM®3 είναι ένα θερμοανθεκτικό υλικό μικροκυμάτωνΟικογένεια κεραμικών TMMΤα υλικά αυτά είναι ειδικά σχεδιασμένα για εφαρμογές με υψηλή αξιοπιστία σε ταινίες και μικροστρώσεις.που προσφέρουν εξαιρετική ισορροπία ηλεκτρικών και μηχανικών επιδόσεων.

Τεμαχισμένα υλικά TMM3συνδυάζουν πολλές από τις επιθυμητές ιδιότητες τουκεραμικά υποστρώματα- όπως η εξαιρετική διηλεκτρική σταθερότητα και η θερμική διαχείριση με την ευκολία επεξεργασίας των παραδοσιακών πλακών κυκλωμάτων μικροκυμάτων PTFE,Χωρίς να απαιτούν ειδικές τεχνικές παραγωγής που συνήθως συνδέονται με τις εν λόγω ύλεςΣε αντίθεση με πολλά υποστρώματα με βάση το PTFE, τα λαμινάτα TMM δεν απαιτούν επεξεργασία με ναφθανάτη νατρίου πριν από την ηλεκτρολόγηση, απλοποιώντας τη διαδικασία κατασκευής.

Ένα από τα πιο χαρακτηριστικά χαρακτηριστικά του TMM3 είναι το θερμοανθεκτικό σύστημα ρητίνης.που επιτρέπει την αξιόπιστη σύνδεση σύρματος του κατασκευαστικού στοιχείου οδηγεί σε ίχνη κυκλώματος χωρίς ανησυχίες για ανύψωση πλακέτας ή παραμόρφωση υποστρώματοςΑυτό το χαρακτηριστικό, σε συνδυασμό με τις εξαιρετικές μηχανικές του ιδιότητες, καθιστά το TMM3 ιδανική επιλογή για απαιτητικές εφαρμογές ραδιοσυχνοτήτων και μικροκυμάτων.

2Βασικές τεχνικές προδιαγραφές (TMM3)

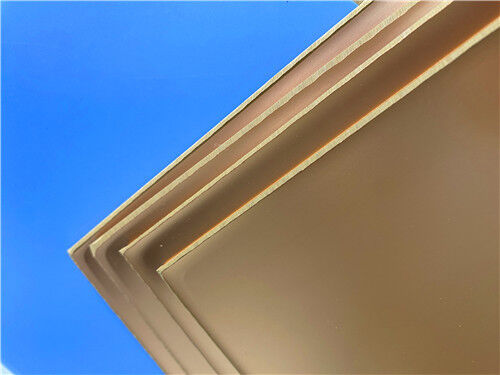

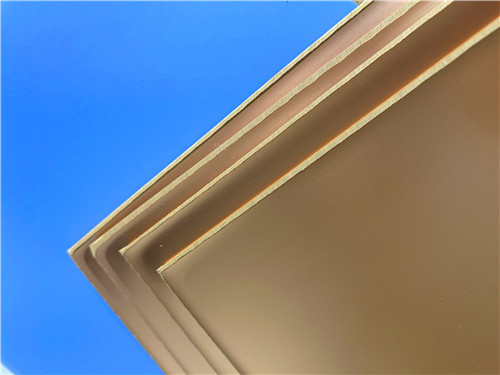

Σημείωση: Τα στρώματα TMM είναι διαθέσιμα σε πάχους από 0,015" έως 0,500" με τυποποιημένα μεγέθη πάνελ 18"×12" και 18"×24".

3. Χαρακτηριστικά και οφέλη

Το TMM3 παρέχει ένα ολοκληρωμένο σύνολο πλεονεκτημάτων για σχεδιασμό κυκλωμάτων υψηλής συχνότητας:

Ανώτερες μηχανικές ιδιότητες:Αντιστέκεται στη σύρραξη και την ψυχρή ροή, εξασφαλίζοντας μακροπρόθεσμη σταθερότητα διαστάσεων.

Υψηλή αξιοπιστία PTH:Οι CTE που ταιριάζουν με χαλκό και οι χαμηλές τιμές συρρίκνωσης επιτρέπει την παραγωγή εξαιρετικά αξιόπιστων τρυπών.

Χημική αντοχή:Ανθεκτικό στα ελαστικά και τους διαλύτες που χρησιμοποιούνται στην παραγωγή PCB, μειώνοντας τις ζημιές κατασκευής.

Απλοποιημένη επεξεργασία:Δεν απαιτείται επεξεργασία με ναφθανάτη νατρίου πριν από την ηλεκτρολόγηση.

Αξιόπιστη σύνδεση σύρματος:Η θερμοστεγή ρητίνη εμποδίζει την ανύψωση των στρωμάτων και την παραμόρφωση του υποστρώματος κατά τη διάρκεια της σύνδεσης σύρματος.

Πραγματικότητα σαν κεραμική με ήπια υποστρώματα:Συνδυάζει τα επιθυμητά χαρακτηριστικά των κεραμικών υποστρώσεων με την ευκολία επεξεργασίας των μαλακών υποστρώσεων.

Πολυδιάστατες επιλογές επικάλυψης:Διατίθεται με 1⁄2 oz έως 2 oz ηλεκτροθετημένο χαλκό φύλλο, ή συνδεδεμένο απευθείας σε πλάκες ορείχαλκου ή αλουμινίου.

4Προσαρμοσμένη λύση PCB 2 στρωμάτων στο TMM3

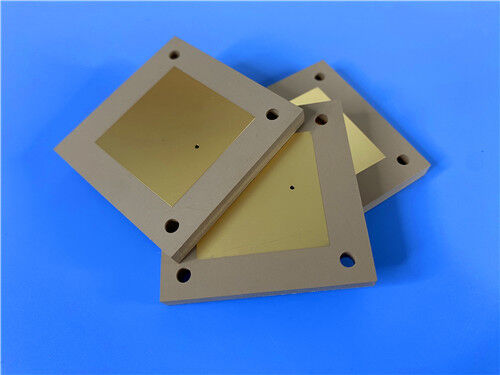

Εκμεταλλευόμενοι τις προηγμένες ιδιότητες του Rogers TMM3, προσφέρουμε την παρακάτω ακριβή κατασκευή 2 στρωτών άκαμπτων PCB λύσεων.Αυτό το σχέδιο είναι ιδανικό για εφαρμογές RF και μικροκυμάτων που απαιτούν ένα παχύτερο υπόστρωμα για μηχανική σταθερότητα και ελεγχόμενη αντίσταση.

Λεπτομέρειες κατασκευής PCB

Σημαντικά σημεία σχεδιασμού και κατασκευής

Σχεδιασμός πάχους υποστρώματος:Με μέγεθος 2,54 mm (100 mils), αυτό το PCB προσφέρει εξαιρετική μηχανική ακαμψία και είναι ιδανικό για εφαρμογές που απαιτούν ισχυρή δομική υποστήριξη, όπως δοκιμαστές τσιπ και μονάδες ραδιοσυχνοτήτων υψηλής ισχύος.

Μεταλλικές ίνες:Το χαλκό 1 ουγγίου (35 μm) και στις δύο πλευρές παρέχει εξαιρετική αγωγιμότητα για τη μετάδοση σήματος ραδιοσυχνοτήτων και τη διαχείριση ισχύος.

Επιφανειακό φινίρισμα EPIG:Ο ηλεκτρολόγος χρυσός βύθισης παλλαδίου (EPIG) χωρίς στρώμα νικελίου προσφέρει επίπεδη, εξαιρετικά συγκολλητή επιφάνεια, ενώ εξαλείφει τις μαγνητικές ιδιότητες που σχετίζονται με το νικέλιο,καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας όπου η ακεραιότητα του σήματος είναι κρίσιμη.

Μεγάλη χωρητικότητα τρύπας:Υποστηρίζει ελάχιστο μέγεθος τρύπας 2,5 mm για συνδέσμους, υλικό τοποθέτησης ή εξαρτήματα με τρύπα.

Αξιόπιστες διασύνδεσεις PTH:Με 20 μm μέσω επικάλυψης και χαμηλή CTE του άξονα Z του TMM3 (23 ppm/K), το PCB προσφέρει εξαιρετική αξιοπιστία επικάλυψης μέσω τρύπας ακόμη και υπό συνθήκες θερμικού κύκλου.

Απλοποιημένη επεξεργασία:Δεν απαιτούνται εξειδικευμένες τεχνικές παραγωγής· το TMM3 δεν μπορεί να επεξεργαστεί χρησιμοποιώντας τυποποιημένες διαδικασίες PWB.

Σκληρός έλεγχος ποιότητας:Κάθε πλακέτο υποβάλλεται σε 100% ηλεκτρικές δοκιμές και κατασκευάζεται σύμφωνα με τα πρότυπα IPC-Class-2, εξασφαλίζοντας σταθερή ποιότητα και απόδοση.

5Τυπικές εφαρμογές

Το TMM3 χρησιμοποιείται ευρέως σε ένα ευρύ φάσμα εφαρμογών ραδιοσυχνοτήτων και μικροκυμάτων:

Εγχειρίδια ραδιοσυχνοτήτων και μικροκυμάτων: Σχεδιασμοί κυκλωμάτων υψηλής συχνότητας γενικής χρήσης.

Ενισχυτές ισχύος και συνδυαστές: Συστήματα ραδιοσυχνοτήτων υψηλής ισχύος που απαιτούν εξαιρετική θερμική διαχείριση.

Φιλτράρια και ζεύγματα: Δίκτυα επιλεκτικής συχνότητας και διαίρεσης ισχύος.

Συστήματα δορυφορικής επικοινωνίας: Διαστημικός και επίγειος δορυφορικός εξοπλισμός.

Αντένες παγκόσμιου συστήματος θέσης (GPS): εφαρμογές ακριβούς πλοήγησης και χρονολόγησης.

Αντενές Patch: Συμπίεστες, χαμηλού προφίλ σχεδιασμοί κεραίας.

Διηλεκτρικοί πολωτές και φακοί: Προηγμένη οπτική μικροκυμάτων και κατασκευαστικά στοιχεία.

Δοκιμαστές τσιπ: διεπαφές δοκιμών και μετρήσεων υψηλής συχνότητας που απαιτούν μηχανική σταθερότητα και ακεραιότητα σήματος.

6Συμπέρασμα.

Ως εξειδικευμένος προμηθευτής ειδικών πλακών κυκλωμάτων υψηλής συχνότητας,Συνδυάζουμε την αποδεδειγμένη απόδοση του θερμοστεγούς μικροκυκλικού λαμινίτη Rogers TMM3 με τις ικανότητές μας για ακριβή κατασκευή για να προσφέρουμε λύσεις PCB παγκόσμιας κλάσηςΗ προσφορά μας με 2 στρώματα αξιοποιεί πλήρως τις σταθερές διηλεκτρικές ιδιότητες του TMM3, τη χαμηλή απώλεια, το CTE που ταιριάζει με χαλκό, την εξαιρετική θερμική αγωγιμότητα και το θερμοστεγές σύστημα ρητίνης,διασφαλίζοντας ότι οι πιο απαιτητικές εφαρμογές ραδιοσυχνοτήτων και μικροκυμάτων σας επιτυγχάνουν τα υψηλότερα επίπεδα απόδοσης και αξιοπιστίας.

Είτε αναπτύσσετε συστήματα δορυφορικής επικοινωνίας, ενισχυτές ισχύος, δοκιμαστές τσιπ, είτε προηγμένες σειρές κεραίων, η ομάδα μηχανικών μας είναι έτοιμη να υποστηρίξει το έργο σας.Για τεχνικές διαβουλεύσειςΑναμένουμε να είμαστε ο έμπιστος συνεργάτης σας στην καινοτομία υψηλής συχνότητας.
