Πώς συγκρίνεται το RT/duroid 5880 με τα υφασμένα πλαστικά PTFE από υαλοβάμβακα;

Εισαγωγή

Στις πιο απαιτητικές εφαρμογές υψηλών συχνοτήτων και χιλιοστών κυμάτων, όπου η ακεραιότητα του σήματος, η ελάχιστη απώλεια εισαγωγής,Η επιλογή υλικού γίνεται η πιο κρίσιμη απόφαση σχεδιασμού.Το Rogers RT/duroid® 5880 αποτελεί το χρυσό πρότυπο σε πλαστικές ύλες με βάση το PTFE με εξαιρετικά χαμηλές απώλειες.που παρέχει τη χαμηλότερη ηλεκτρική απώλεια μεταξύ των ενισχυμένων υλικών PTFE, διατηρώντας παράλληλα εξαιρετική μονόμορφη διηλεκτρική σταθερότητα.

για την κατασκευή κυκλωμάτων με μικροσκοπικό περιεχόμενο,RT/duroid 5880 οι τυχαία προσανατολισμένες μικροινών γυαλιού οδηγούν σε εξαιρετική μονομορφία της διηλεκτρικής σταθεράς, τόσο από πάνελ σε πάνελ όσο και σε ευρύ φάσμα συχνοτήτωνΟ εξαιρετικά χαμηλός του συντελεστής διάσπασης επεκτείνει τη χρησιμότητα του υλικού στην ζώνη Κου, τις συχνότητες χιλιοστών κυμάτων και πέρα, καθιστώντας το αξιόπιστη επιλογή για αεροδιαστημική, άμυνα,και προηγμένα συστήματα επικοινωνιών.

Αυτό το άρθρο παρέχει μια ολοκληρωμένη επισκόπηση των ιδιοτήτων του τεμαχίου RT/duroid 5880, ένα λεπτομερές παράδειγμα σχεδιασμού PCB 2 στρωμάτων και βασικές πληροφορίες για τους μηχανικούς και τους επαγγελματίες προμηθειών.

Τι είναι το Rogers RT/Duroid 5880 Laminate;

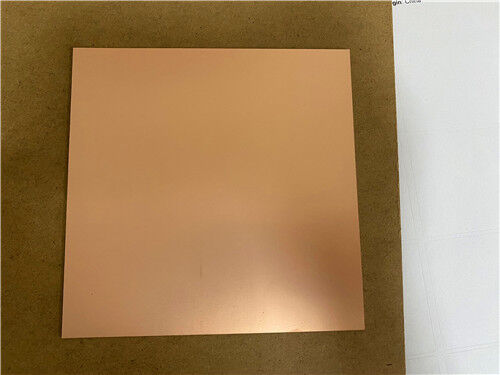

Το Rogers RT/duroid 5880 είναι ένα υαλομικροϊνικό ενισχυμένο σύνθετο από PTFE (πολυτετραφθοροαιθυλένιο) ειδικά σχεδιασμένο για εφαρμογές κυκλωμάτων υψηλής συχνότητας.Σε αντίθεση με υφασμένα υλικά PTFE ενισχυμένα με ίνες γυαλιού, RT/duroid 5880 χρησιμοποιεί τυχαία προσανατολισμένες μικροΐνες, οι οποίες εξαλείφουν την διηλεκτρική σταθερή ανισοτροπία και τη μη ομοιομορφία που μπορεί να εμφανιστούν με τις υφαντικές ενισχύσεις.

Αυτή η μοναδική κατασκευή έχει ως αποτέλεσμα:

Ισότροπες ηλεκτρικές ιδιότητες Συνέχεια Dk ανεξάρτητα από τον προσανατολισμό

Εξαιρετική ομοιομορφία Dk ∙ 2,20 ± 0,02 από πάνελ σε πάνελ

Σταθερή απόδοση σε όλες τις συχνότητες ∆k παραμένει σταθερή από τις χαμηλές συχνότητες έως τα χιλιοστιαία κύματα

Υπερ-χαμηλός συντελεστής διάσπασης ∙ 0,0004 έως 0,0009 @ 10 GHz, μεταξύ των χαμηλότερων για κάθε ενισχυμένο υλικό PTFE

Βασικός διακριτικός παράγοντας: Η μικρότερη απώλεια σε ενισχυμένο υλικό PTFE

Το RT/duroid 5880 προσφέρει τον χαμηλότερο συντελεστή διάσπασης από οποιοδήποτε ενισχυμένο πλαστικό υλικό PTFE που διατίθεται σήμερα.υπερισχύει των υφασμένων υλικών PTFE από ίνες γυαλιού (όπως το DiClad 527, Df ≈ 0,0017) και υδρογονανθράκων κεραμικών υλικών (όπως RO4835, Df ≈ 0,0037).Το RT/duroid 5880 αποτελεί το υλικό επιλογής για εφαρμογές όπου κάθε κλάσμα ενός dB της απώλειας εισαγωγής έχει σημασία, συμπεριλαμβανομένων των δορυφορικών επικοινωνιών., ραντάρ χιλιοστών κυμάτων και εξοπλισμό δοκιμών υψηλών επιδόσεων.

Ιδιότητες του RT/duroid 5880 laminate

Σημειώσεις:

1Οι τιμές προδιαγραφών μετρούνται με τη μέθοδο IPC-TM-650.5.5.5 σε ~ 10 GHz, 23 °C. Δοκιμή με βάση 1 ουγγ. ηλεκτροθεματοποιημένο χαλκό.
2Ο σχεδιασμός Dk είναι ένας μέσος αριθμός από διάφορες δοκιμασμένες παρτίδες υλικού για τα πιο κοινά πάχους.
3Για τα όρια των προδιαγραφών δεν πρέπει να χρησιμοποιούνται τυπικές τιμές, εκτός εάν σημειώνεται.
4. Μονάδες SI που δίνονται πρώτα με άλλες συχνά χρησιμοποιούμενες μονάδες ανά παρενέργεια.

Κάθε αποστολή συνοδεύεται από πιστοποιητικό συμμόρφωσης που περιέχει δεδομένα για κάθε παρτίδα.

Σύνοψη των χαρακτηριστικών και των οφελών

Τυπικές προσφορές

Τα στρώματα RT/duroid 5880 είναι διαθέσιμα σε ένα πλήρες φάσμα πάχους, μεγεθών πάνελ και επιλογών επένδυσης χαλκού.

Τυποποιημένα μεγέθη πάνελ και επικάλυψη

Παράδειγμα σχεδιασμού PCB 2 στρωμάτων με χρήση RT/duroid 5880

Για να καταδειχθεί η πρακτική εφαρμογή του RT/duroid 5880, η παρακάτω είναι μια πλήρης περίπτωση σχεδιασμού άκαμπτων PCB δύο στρωμάτων.

Προδιαγραφές σχεδιασμού PCB

Παρατηρήσεις Σχεδιασμού

Αυτή η μεγαλύτερη πλάκα (102 mm × 65 mm) διαθέτει σχετικά υψηλό αριθμό συστατικών (46 συστατικά) και σημαντικό αριθμό διαδρόμων (29 διαδρόμους), παρά το γεγονός ότι διαθέτει μόνο 2 δίχτυα.

Οι βασικές παρατηρήσεις περιλαμβάνουν:

Υψηλή δια μέσου πυκνότητας ∆ Συχνές οδούς γείωσης ή προστασίας, χαρακτηριστικές των ευαίσθητων σχεδίων μικροκυμάτων που λειτουργούν σε συχνότητες χιλιοστών κυμάτων

Καμία μάσκα συγκόλλησης ️ Διατηρεί τα χαρακτηριστικά εξαιρετικά χαμηλής απώλειας του RT/duroid 5880· η μάσκα συγκόλλησης θα εισήγαγε πρόσθετη διαλεκτρική απώλεια

Χωρίς μεταξοπλέκτης Διατηρεί καθαρή επιφάνεια ραδιοσυχνοτήτων, αποφεύγει τη μόλυνση

ENIG επιφανειακή φινίρισμα ∆ιαθέτει εξαιρετική συγκόλληση και επίπεδεια· κατάλληλο για συστατικά SMT λεπτής απόστασης

RT/duroid 5880 υπερχαμηλή απώλεια (Df ≈ 0,0009) κρίσιμη για τη διατήρηση της ακεραιότητας του σήματος σε Ku-band και χιλιοστών συχνότητες κύματος

Συμμόρφωση με την IPC-Τάξη 2 ∆εσφαλίζει την αξιοπιστία για εμπορικές αεροδιαστημικές και αμυντικές εφαρμογές

Σημαντικά σημεία της διαδικασίας παραγωγής

Εύκολη επεξεργασία Τεχνικές τεχνικές επεξεργασίας PTFE

Εξαιρετική χημική ανθεκτικότητα ∆ανεισμό σε όλα τα διαλύματα και αντιδραστήρια που χρησιμοποιούνται σε κυκλώματα χαρακτικής ή στην επικάλυψη άκρων και τρυπών

Ικανότητα λεπτής ακρίβειας 4/6 mil trace/spacing υποστηρίζει διαταγές κυκλωμάτων χιλιοστών υψηλής πυκνότητας

100% ηλεκτρική δοκιμή Εγγυάται τη λειτουργική ακεραιότητα κάθε σανίδας

Τυπικές εφαρμογές

•Αντενές ευρυζωνικής σύνδεσης για εμπορικές αεροπορικές εταιρείες

• Περιφερειακά κυκλώματα μικρογραμμής και γραμμής

• Εφαρμογές χιλιοστών κυμάτων

• Συστήματα ραντάρ

• Συστήματα καθοδήγησης πυραύλων

• Ψηφιακές ραδιοφωνικές κεραίες σημείο προς σημείο

Συμπεράσματα

Τα λαμινάτα Rogers RT/duroid 5880 αντιπροσωπεύουν το αποκορύφωμα των υλικών PTFE με εξαιρετικά χαμηλή απώλεια για εφαρμογές υψηλής συχνότητας και χιλιοστών κυμάτων.02 και συντελεστής διάσπασης 0.0009 στα 10 GHz, RT/duroid 5880 παρέχει τη μικρότερη ηλεκτρική απώλεια από οποιοδήποτε ενισχυμένο υλικό PTFE διαθέσιμο σήμερα.

Τα βασικά πλεονεκτήματα περιλαμβάνουν:

Υπερ-χαμηλή απώλεια (Df = 0,0004 ∙ 0,0009) ∙ Επιτρέπει τη λειτουργία σε συχνότητες ζώνης Ku και χιλιοστών κυμάτων

Εξαιρετική ομοιομορφία Dk (2.20 ± 0.02) ️ Προβλέψιμος έλεγχος αντίστασης· σταθερή απόδοση

Ισοτροπικές ιδιότητες Random ενισχυτική μικροϊνών εξαλείφει Dk anisotropy

Σταθερή απόδοση σε όλες τις συχνότητες ∆αρκής Dk από χαμηλές συχνότητες έως > 40 GHz

Χαμηλή απορρόφηση υγρασίας (0,02%) Αμελητέα απόκλιση απόδοσης σε υγρό περιβάλλον

Η NASA έχει χαμηλές εκπομπές αερίων

V-0 εύφλεκτοτητα ∙ συμμόρφωση με το UL 94 για συστήματα κρίσιμης σημασίας για την ασφάλεια

Εύκολη επεξεργασιμότητα: Μπορεί να κοπεί, να κοπεί, να τρυπηθεί και να αθλιωθεί με τυποποιημένες μεθόδους

Είτε χρησιμοποιούνται σε συστήματα ραντάρ, δορυφορικές επικοινωνίες, backhaul χιλιοστών κυμάτων, είτε σε εξοπλισμό δοκιμών υψηλών επιδόσεων,RT/duroid 5880 παρέχει την απόλυτη βάση χαμηλής απώλειας για απαιτητικά σχέδια κυκλωμάτων υψηλής συχνότητας.
