Τι είναι το Rogers DiClad 527; ️ Πλήρεις ιδιότητες της λαμιναρίσματος, το PCB Stackup και ο οδηγός κατασκευής

Το ιδανικό θεμέλιο για το σχεδιασμό κυκλωμάτων υψηλής συχνότητας: Λαμινάνια DiClad 527 και η εφαρμογή τους σε PCB

Στο σημερινό ταχέως εξελισσόμενο τοπίο των ασύρματων επικοινωνιών, των συστημάτων ραντάρ και των ψηφιακών δικτύων υψηλής ταχύτητας,η απόδοση των πλακών κυκλωμάτων υψηλής συχνότητας (PCB) καθορίζει άμεσα την επιτυχία ή την αποτυχία ολόκληρου του συστήματοςΓια κυκλώματα που λειτουργούν σε υψηλές συχνότητες, η ακεραιότητα του σήματος, η χαμηλή απώλεια μετάδοσης και η σταθερή ηλεκτρική απόδοση είναι οι βασικοί στόχοι που επιδιώκουν οι σχεδιαστές.Πέρα από την εξελιγμένη σχεδίαση κυκλωμάτων, η επιλογή του κατάλληλου υλικού υποστρώματος είναι το πρώτο και πιο κρίσιμο βήμα.

Τα υψηλής απόδοσης στρώματα Rogers DiClad 527 αντιπροσωπεύουν μια αποδεδειγμένη λύση υλικών που έχει σχεδιαστεί με ακρίβεια για αυτές τις απαιτητικές εφαρμογές υψηλής συχνότητας.Αυτό το άρθρο διερευνά τα υλικά χαρακτηριστικά του DiClad 527 και εξετάζει ένα συγκεκριμένο παράδειγμα σχεδιασμού PCB 2 στρωμάτων για να αποδείξει την πρακτική αξία του σε εφαρμογές του πραγματικού κόσμου.

DiClad 527: Ιδιότητες υλικού και τεχνικά πλεονεκτήματα

Το DiClad 527 ανήκει στη σειρά DiClad της Rogers και είναι ένα υφασμένο σύνθετο υλικό PTFE (πολυτετραφθοροαιθυλένιο) ενισχυμένο με ίνες γυαλιού.Η μοναδική υφασμένη δομή του προσφέρει σημαντικά πλεονεκτήματα απόδοσης.Η ενσωματωμένη ενίσχυση από ίνες γυαλιού παρέχει μεγαλύτερη σταθερότητα διαστάσεων από τις εναλλακτικές μη υφαντικές με παρόμοιες διηλεκτρικές σταθερές.ενώ η συνεπής διαδικασία επικάλυψης από PTFE εξασφαλίζει εξαιρετική ομοιομορφία της διηλεκτρικής σταθεράς σε όλο το υλικό.

Η ηλεκτρική απόδοση του DiClad 527 επικυρώνεται μέσω αυστηρών δοκιμών τόσο στα 1 MHz όσο και στα 10 GHz. Ο παρακάτω πίνακας συνοψίζει όλα τα βασικά ηλεκτρικά χαρακτηριστικά:

Ηλεκτρικές ιδιότητες του DiClad 527

Θερμικές και μηχανικές ιδιότητες

Φυσικές και περιβαλλοντικές ιδιότητες του DiClad 527

Σημαντικά χαρακτηριστικά των επιδόσεων: Σταθερότητα σε όλη τη συχνότητα

Τα δικλαδικά στρώματα επιδεικνύουν εξαιρετική σταθερότητα τόσο της διηλεκτρικής σταθεράς όσο και του συντελεστή διάσπασης σε ευρύ φάσμα συχνοτήτων.Αυτή η εγγενής ανθεκτικότητα απλοποιεί τη διαδικασία σχεδιασμού όταν εργάζονται σε όλο το ηλεκτρομαγνητικό φάσμα, διασφαλίζοντας:

Σταθερό Dk σε όλη τη συχνότητα Ενεργοποιεί εύκολη μετάβαση σχεδιασμού και κλιμακωτότητα των σχεδίων

Σταθερό Df σε όλες τις συχνότητες Παρέχει μια σταθερή πλατφόρμα για εφαρμογές υψηλής συχνότητας όπου η ακεραιότητα του σήματος είναι κρίσιμη για τη συνολική απόδοση

Αυτά τα χαρακτηριστικά καθιστούν το DiClad 527 ιδιαίτερα πολύτιμο σε εφαρμογές φίλτρου, ζεύξης και ενισχυτή χαμηλού θορύβου, όπου η διαλεκτρική σταθερή ομοιομορφία είναι κρίσιμη,καθώς και σε διαμεριστές ισχύος και συνδυαστές, όπου η χαμηλή απώλεια είναι απαραίτητη.

Τυποποιημένες προσφορές για το DiClad 527 Laminate

Το DiClad 527 είναι διαθέσιμο σε μια σειρά από τυποποιημένα πάχους, μεγέθη πάνελ και επιλογές επένδυσης χαλκού για να ικανοποιήσει διάφορες απαιτήσεις σχεδιασμού.

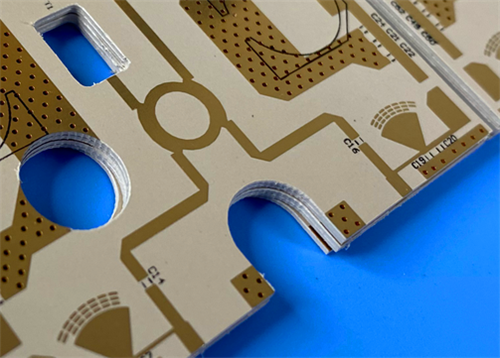

Παράδειγμα σχεδιασμού PCB 2 στρωμάτων με χρήση DiClad 527
Για να απεικονιστεί η πρακτική εφαρμογή του DiClad 527, εξετάστε την ακόλουθη περίπτωση σχεδιασμού δύο στρωμάτων άκαμπτων PCB.Αυτό το σχέδιο αξιοποιεί τις βασικές ιδιότητες του υλικού για την επίτευξη αξιόπιστης υψηλής συχνότητας απόδοσης.

Προδιαγραφές σχεδιασμού PCB

Η σχετικά απλή δομή με 2 δίχτυα υποδηλώνει ότι αυτό το σχέδιο πιθανότατα χρησιμοποιείται για ειδικές λειτουργικές ενότητες όπως δίκτυα τροφοδοσίας κεραίας, φίλτρα ή άλλα δομικά στοιχεία ραδιοσυχνοτήτων. The absence of solder mask layers on both top and bottom sides is a deliberate choice for applications requiring extremely low loss or specific dielectric environments where solder mask material could introduce unwanted parasitic effects.

Σημαντικά σημεία της διαδικασίας παραγωγής

Τεχνική ιχνηλασία / διαστήματα (4/6 mils): Επιτρέπει διαμορφώσεις κυκλωμάτων υψηλότερης πυκνότητας, διατηρώντας παράλληλα ελεγχόμενη αντίσταση.

ENIG Επιφανειακό φινίρισμα: Παρέχει εξαιρετική συγκολλητικότητα, επίπεδη επιφάνεια και αντοχή στην οξείδωση, κρίσιμη για ακριβείς συνδέσεις RF.

Αξιόπιστοι διαδρόμοι: Όλοι οι 19 διαδρόμοι λαμβάνουν επίστρωση χαλκού 20 μm, εξασφαλίζοντας ισχυρές διασυνδέσεις.

100% ηλεκτρική δοκιμή: εγγυάται τη λειτουργική ακεραιότητα κάθε πλακέτας πριν από την αποστολή.

Συμμόρφωση IPC-Class-2: εξασφαλίζει μακροπρόθεσμη αξιοπιστία για εμπορικές και βιομηχανικές εφαρμογές.

Σύνοψη των βασικών οφελών

Τυπικές εφαρμογές

Υποδομή επικοινωνιών ∆ημάνσεις σταθμού βάσης χαμηλής απώλειας, ψηφιακές ραδιοφωνικές κεραίες

Συστατικά για μικροκυμάτων Φίλτρα, ζεύγματα, ενισχυτές χαμηλού θορύβου (LNA)

Συστήματα καθοδήγησης ∙ Ηλεκτρονική πλοήγησης και καθοδήγησης πυραύλων

Διανομή ισχύος ∆ιαμεριστές και συνδυαστές ισχύος όπου η χαμηλή απώλεια είναι κρίσιμη

Συμπεράσματα

Τα στρώματα DiClad 527 επιτυγχάνουν με επιτυχία την ιδανική ισορροπία μεταξύ υλικών PTFE υψηλών επιδόσεων και συμβατικών υποστρωμάτων, προσφέροντας ελεγχόμενη διηλεκτρική σταθερά (2.40·2.60),εξαιρετικά χαμηλή απώλεια (Df έως και 0.0010), εξαιρετική σταθερότητα διαστάσεων (CTE 14/21 ppm/°C στους άξονες X/Y) και εξαιρετική περιβαλλοντική αξιοπιστία με απορρόφηση υγρασίας μόλις 0,03%

Είτε χρησιμοποιείται για το σχεδιασμό σύνθετων δικτύων ραντάρ είτε για απλές μονάδες ραδιοσυχνοτήτων, το DiClad 527 παρέχει μια σταθερή και αξιόπιστη βάση απόδοσης για κυκλώματα υψηλής συχνότητας.Η μελέτη περιπτώσεων PCB που παρουσιάζεται εδώ καταδεικνύει πώς οι ιδιότητες των υλικών μεταφράζονται σε απτά πλεονεκτήματα του προϊόντος μέσω προσεκτικά σχεδιασμένων διαδικασιών σχεδιασμού και κατασκευήςΗ συμμόρφωσή του με τα πρότυπα IPC-Class-2, σε συνδυασμό με 100% ηλεκτρικές δοκιμές,διασφαλίζει ότι τα σχέδια μπορούν να κατασκευαστούν αξιόπιστα σε όλο τον κόσμο χρησιμοποιώντας τα τυποποιημένα μορφότυπα σχεδίων Gerber RS-274-X.
