RO3006 Πυκνωμένο PCB υψηλής συχνότητας: Dk 6.15, Χαμηλή απώλεια και CTE που ταιριάζουν με χαλκό για συμπαγή σχεδίαση ραδιοσυχνοτήτων

Περιγραφή προϊόντων

Τι είναι το RO3006;

Είναι ένα κεραμικό γεμάτο σύνθετο λαμινάτο PTFE από την Rogers Corporation. Είναι σχεδιασμένο για εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων.Ο συντελεστής διάσπασης (Df) είναι 0Το υλικό έχει πολύ χαμηλό CTE των 17 ppm/°C στους άξονες X και Y. Αυτό ταιριάζει με το CTE του χαλκού. Ο άξονας Z είναι 24 ppm/°C. Η θερμοκρασία αποσύνθεσης (Td) είναι 500°C.Το υλικό είναι UL94 V-0Έχει πολύ χαμηλή απορρόφηση υγρασίας (0,02%). Είναι ιδανικό για εφαρμογές που απαιτούν υψηλό Dk και εξαιρετική σταθερότητα διαστάσεων.

Τι PCB μπορεί να κατασκευαστεί με αυτό;

Η πλήρης λύση 2 στρωμάτων RF PCB μπορεί να παρέχεται.Ως επιφανειακό φινίρισμα εφαρμόζεται το OSP (Organic Solderability Preservative)Το μέγεθος της τρύπας είναι 0,25 mm. Το μέγεθος της τρύπας είναι 0,25 mm. Το μέγεθος της τρύπας είναι 0,5 mm.Το πάχος της επικάλυψης είναι 20 μmΤο πρότυπο ποιότητας είναι IPC Κλάση 2. Αυτή η πλακέτα είναι ιδανική για αυτοκινητοβιομηχανικά ραντάρ, κεραίες GPS, ενισχυτές κινητής ενέργειας και κεραίες patch.

1Γενική εικόνα υλικού

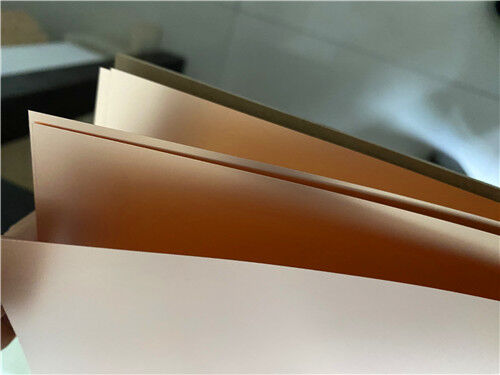

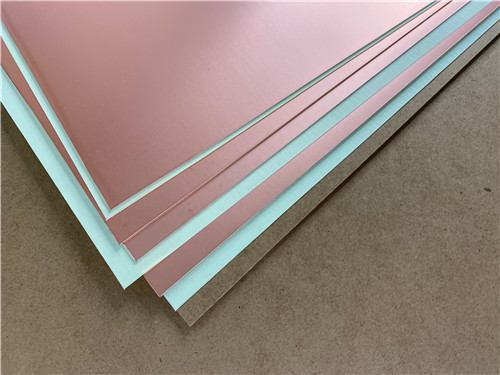

Το RO3006 είναι ένα κεραμικά γεμάτο σύνθετο λαμινίτη PTFE. Κατασκευάζεται από την Rogers Corporation.Η σειρά αυτή σχεδιάστηκε για εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων.

Το υλικό προσφέρει εξαιρετική ηλεκτρική και μηχανική σταθερότητα.Αυτό ισχύει ανεξάρτητα από την διηλεκτρική σταθερά που επιλέγεται.Τα σχέδια πολυεπίπεδων μπορούν να αναπτυχθούν χρησιμοποιώντας διαφορετικά υλικά Dk για μεμονωμένα στρώματα.

Βασικά χαρακτηριστικά της RO3006:

Το υλικό συνδυάζει το PTFE με κεραμικά συμπληρώματα. Αυτό παρέχει σταθερές ηλεκτρικές ιδιότητες και εξαιρετικές μηχανικές επιδόσεις.

Υψηλή διηλεκτρική σταθερά Η Dk είναι 6,15 ± 0,15 στα 10 GHz. Αυτό είναι ιδανικό για εφαρμογές που απαιτούν μικρότερα μεγέθη κυκλωμάτων.

Χαμηλός συντελεστής διάσπασης: η Df είναι 0,0020 στα 10 GHz. Η απώλεια σήματος ελαχιστοποιείται.

Εξαιρετική θερμική σταθερότητα ∆ Η θερμοκρασία αποσύνθεσης (Td) είναι > 500°C. Αυτό είναι εξαιρετικό για υλικά με βάση το PTFE.

Η CTE είναι 17 ppm/°C στους άξονες X και Y. Αυτό ταιριάζει με την CTE του χαλκού. Επιτυγχάνεται εξαιρετική σταθερότητα διαστάσεων.

Χαμηλή CTE στον άξονα Z ∆ Η CTE στον άξονα Z είναι 24 ppm/°C. Παρέχεται εξαιρετική αξιοπιστία της διάτρησης με επιχρισμό.

Σταθερή Dk πάνω από τη θερμοκρασία Η διηλεκτρική σταθερά είναι πολύ σταθερή σε ένα εύρος θερμοκρασιών.

2. RO3006 Τεχνικό δελτίο δεδομένων

3Βασικά πλεονεκτήματα της RO3006

4Εφαρμογή πεδία.

- Εφαρμογές ραντάρ αυτοκινήτων

- Αντίνες δορυφορικής παγκόσμιας θέσης

- Συστήματα κυτταρικών τηλεπικοινωνιών - ενισχυτές ισχύος και κεραίες

- Αντενές για ασύρματες επικοινωνίες

- Δορυφόροι απευθείας μετάδοσης

- Σύνδεσμος δεδομένων σε καλωδιακά συστήματα

- Απομακρυσμένοι μετρητές

- Πίσω αεροπλάνα ισχύος

5. Προσαρμοσμένο 2 στρώματα RF PCB ️ Πλήρης προδιαγραφή

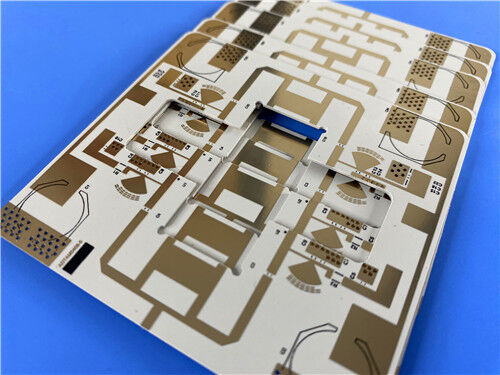

Μια πλήρης λύση 2 στρωμάτων RF PCB μπορεί να παρασχεθεί με βάση την RO3006.

Προδιαγραφές του πίνακα

6. Γιατί χρησιμοποιείται το OSP Finish

Το OSP (Organic Soldability Preservative) επιλέγεται για αυτό το RF PCB.

7. Γιατί δεν χρησιμοποιείται μάσκα συγκόλλησης

Πίνακας σύγκρισης ¥ RO3006 έναντι RO3003 έναντι RO3035

Ε1: Ποια είναι η διηλεκτρική σταθερά του RO3006;

Η διαδικασία Dk είναι 6,15 ± 0,15 σε 10 GHz και 23 ° C. Το σχέδιο Dk είναι 6,50 από 8 GHz έως 40 GHz.

Ε2: Γιατί είναι σημαντική η CTE του RO3006;

Η CTE στους άξονες X και Y είναι 17 ppm/°C. Αυτό ταιριάζει με την CTE του χαλκού. Παρέχεται εξαιρετική σταθερότητα διαστάσεων.Διασφαλίζεται αξιόπιστη απόδοση της επικάλυψης με διάτρητη τρύπα.

Ε3: Τι είναι το φινίρισμα OSP και γιατί χρησιμοποιείται;

Το OSP σημαίνει Organic Solderability Preservative (Οργανικό Συντηρητικό Σωλήνωσης). Είναι μια οργανική επίστρωση με βάση το νερό που εφαρμόζεται σε πακέτα χαλκού. Προστατεύει τον χαλκό από την οξείδωση πριν από τη συγκόλληση. Είναι οικονομικά αποδοτικό.Παρέχει μια επίπεδη επιφάνειαΕίναι συμβατό με την αμόλυβη συγκόλληση.

Ε4: Είναι το RO3006 κατάλληλο για εφαρμογές αυτοκινητοβιομηχανικών ραντάρ;

Το RO3006 χρησιμοποιείται ευρέως σε εφαρμογές ραντάρ αυτοκινήτων 77 GHz. Το υψηλό Dk, η χαμηλή απώλεια, η εξαιρετική θερμική σταθερότητα και η χαμηλή CTE το καθιστούν ιδανικό για αυτή την εφαρμογή.

Ε5: Ποιος είναι ο τυπικός χρόνος παράδοσης για τα προσαρμοσμένα PCB RO3006;

Α: Οι χρόνοι προώθησης ποικίλλουν ανάλογα με την πολυπλοκότητα και την ποσότητα. Για τα 2 στρώματα RF PCB όπως το παραδείγμα που περιγράφεται, οι τυπικοί χρόνοι προώθησης είναι 7 έως 12 εργάσιμες ημέρες. Παρακαλούμε επικοινωνήστε μαζί μας για συγκεκριμένα χρονοδιαγράμματα έργου.

Έτοιμοι να ξεκινήσετε;

Μπορεί να παραχθεί πλήρως κατασκευασμένο 2-στρωτό RF PCB με τελική τελική κατασκευή OSP και δυνατότητα λεπτής γραμμής.
