Περιγραφή προϊόντων
Σύντομη Εισαγωγή
Τυπικές συχνότητες για ασύρματες εφαρμογές:* Τρέχοντα κινητά: 0.9GHz - 2GHz
* Συστήματα 3G: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz και 40GHz
* Αυτοκινητοβιομηχανία: 77GHz
Αγορά: RFID, Ασύρματες επικοινωνίες, σταθμός βάσης και κεραία, ενισχυτής, προϊόντα, ηλεκτρονικά είδη ευρείας κατανάλωσης.
Πλακέτα τυπωμένου κυκλώματος υψηλής συχνότητας ή πλακέτα PCB μικροκυμάτων αναφέρεται στην πλακέτα τυπωμένου κυκλώματος που κατασκευάζεται στην πλακέτα χαλκού υποστρώματος υψηλής συχνότητας (μικροκυμάτων). Οι κοινοί τύποι είναι: Διπλής όψης πλακέτα, πολυστρωματική πλακέτα και μικτή δομή.
Η μικτή δομή περιλαμβάνει ειδικό υπόστρωμα υψηλής απόδοσης, φύλλο PP + πλακέτα συνηθισμένης απόδοσης και πλακέτα μικτής συμπίεσης φύλλου PP. υπόστρωμα υψηλής συχνότητας + συνηθισμένο υπόστρωμα FR4. υπόστρωμα υψηλής συχνότητας + μεταλλική βάση κ.λπ.

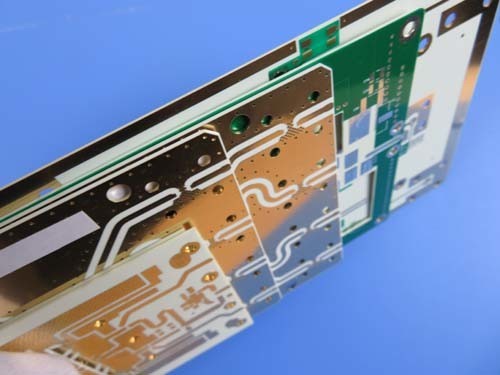

Θήκη PCB: Πλακέτα PCB υψηλής συχνότητας χωρίς επιμετάλλωση | Πλακέτα PCB 10 mil RO4350B | Επιχρυσωμένη πλακέτα PCB υψηλής συχνότητας με εμβάπτιση
(Οι πλακέτες τυπωμένων κυκλωμάτων είναι κατά παραγγελία προϊόντα, η εικόνα και οι παράμετροι που εμφανίζονται είναι μόνο για αναφορά)
Γενική περιγραφή
Αυτός είναι ένας τύπος διπλής όψης PCB κατασκευασμένος σε υπόστρωμα RO4350B 10mil με Tg 280°C για την εφαρμογή κάλυψης 4G. Έχει πάχος 0.3mm, φινιρισμένο με λευκή μεταξοτυπία πάνω από πράσινη μάσκα συγκόλλησης και επιχρυσωμένο με εμβάπτιση στις επαφές. Το βασικό υλικό προέρχεται από την Rogers Corp., ολόκληρη η πλακέτα παρέχεται 2 τεμάχια ανά πάνελ. Κατασκευάζονται σύμφωνα με το IPC 6012 Class 2 χρησιμοποιώντας τα παρεχόμενα δεδομένα Gerber. Κάθε 50 πάνελ συσκευάζονται για αποστολή.
Χαρακτηριστικά και οφέλη
Η μείωση της απώλειας σήματος σε εφαρμογές υψηλής συχνότητας ανταποκρίνεται στις ανάγκες ανάπτυξης της τεχνολογίας επικοινωνιών.
Εξαιρετική απόδοση υψηλής συχνότητας λόγω χαμηλής διηλεκτρικής ανοχής και απώλειας.
Εξαιρετική επιπεδότητα επιφάνειας, χρήσιμη για PCBs με πακέτα BGA για τη μείωση του ποσοστού αστοχίας κατά τη συναρμολόγηση και τη συγκόλληση.
Εξαιρετική επιπεδότητα επιφάνειας για εξαρτήματα τοποθετημένα CSP για τη μείωση του ποσοστού αστοχίας κατά τη συναρμολόγηση και τη συγκόλληση.
Ο μηχανικός σχεδιασμός αποτρέπει την εμφάνιση προβλημάτων στην προ-παραγωγή.
Εργοστάσιο κατασκευής πιστοποιημένο κατά ISO9001, ISO14001, UL.
Γρήγορος χρόνος παράδοσης: 3-5 ημέρες.
Γίνονται δεκτές παραγγελίες μικρής ποσότητας.
Εφαρμογή
Αρθρωτό παλμογράφος, οπτικός ζεύκτης, εσωτερική κεραία τοίχου, πομποδέκτης RF
Φύλλο παραμέτρων και δεδομένων
ΜΕΓΕΘΟΣ PCB
30 x 20mm=2PCS
| ΤΥΠΟΣ ΠΛΑΚΕΤΑΣ |
Διπλής όψης PCB |
| Αριθμός Στρώσεων |
2 στρώσεις |
| Εξαρτήματα Επιφανειακής Στήριξης |
ΝΑΙ |
| Εξαρτήματα Διαμπερή |
χαλκός ------- 18um(0.5 oz)+επιμετάλλωση ΕΞΩΤΕΡΙΚΗ στρώση |
| ΔΟΜΗ ΣΤΡΩΣΕΩΝ |
χαλκός ------- 18um(0.5 oz)+επιμετάλλωση ΕΞΩΤΕΡΙΚΗ στρώση |
| RO4350B 0.254mm |
χαλκός ------- 18um(0.5oz) + επιμετάλλωση ΕΣΩΤΕΡΙΚΗ στρώση |
| ΤΕΧΝΟΛΟΓΙΑ |
| Ελάχιστο ίχνος και διάστημα: |
| 5 mil / 4 mil |
|
| Ελάχιστες / Μέγιστες οπές: |
0.2 mm / 0.2mm |
| Αριθμός Διαφορετικών Οπών: |
1 |
| Αριθμός Οπών Διάτρησης: |
15 |
| Αριθμός Εγκοπών Φρεζαρίσματος: |
0 |
| Αριθμός Εσωτερικών Εγκοπών: |
Εποξειδική ρητίνη γυαλιού: |
| Έλεγχος Σύνθετης Αντίστασης: |
Εποξειδική ρητίνη γυαλιού: |
| Αριθμός χρυσών δακτύλων: |
0 |
| ΥΛΙΚΟ ΠΛΑΚΕΤΑΣ |
Εποξειδική ρητίνη γυαλιού: |
| RO4350B Tg280℃, er <3.48, Rogers Corp. |
|
| Τελικό εξωτερικό φύλλο: |
1.0 ozΤελικό εσωτερικό φύλλο: |
| Δ/Υ |
Τελικό ύψος PCB: |
| 0.3 mm ±0.1 |
ΕΠΙΜΕΤΑΛΛΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ |
| Επιφανειακή Επεξεργασία |
Επιχρύσωση με εμβάπτιση |
| Εφαρμογή Μάσκας Συγκόλλησης σε: |
|
| TOP 12micron Ελάχιστο |
Χρώμα Μάσκας Συγκόλλησης: |
| Πράσινο, PSR-2000GT600D, Παρέχεται από την Taiyo. |
Τύπος Μάσκας Συγκόλλησης: |
| LPSM |
ΠΕΡΙΓΡΑΜΜΑ/ΚΟΨΙΜΟ |
| Φρεζάρισμα |
ΣΗΜΑΝΣΗ |
| Πλευρά Θρύλου Εξαρτημάτων |
TOP |
| Χρώμα Θρύλου Εξαρτημάτων: |
|
| Λευκό, IJR-4000 MW300, μάρκα Taiyo |
Όνομα ή λογότυπο κατασκευαστή: |
| Σημειώνεται στην πλακέτα σε αγωγό και θρύλο ΠΕΡΙΟΧΗ ΕΛΕΥΘΕΡΗ |
VIA |
| Επιμεταλλωμένη διαμπερής οπή (PTH), ελάχιστο μέγεθος 0.22mm. Via καλυμμένη. |
ΒΑΘΜΟΛΟΓΙΑ ΕΥΦΛΕΚΤΟΤΗΤΑΣ |
| UL 94-V0 Έγκριση MIN. |
ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ |
| Διάσταση περιγράμματος: |
0.0059" |
| Επιμετάλλωση πλακέτας: |
|
| 0.0029" |
Ανοχή διάτρησης: |
| 0.002" |
ΕΛΕΓΧΟΣ |
| 100% Ηλεκτρικός Έλεγχος πριν την αποστολή |
ΤΥΠΟΣ ΣΧΕΔΙΟΥ ΠΡΟΣ ΠΑΡΟΧΗ |
| email αρχείο, Gerber RS-274-X, PCBDOC κ.λπ. |
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΑΣ |
| Παγκόσμια, Παγκοσμίως. |
