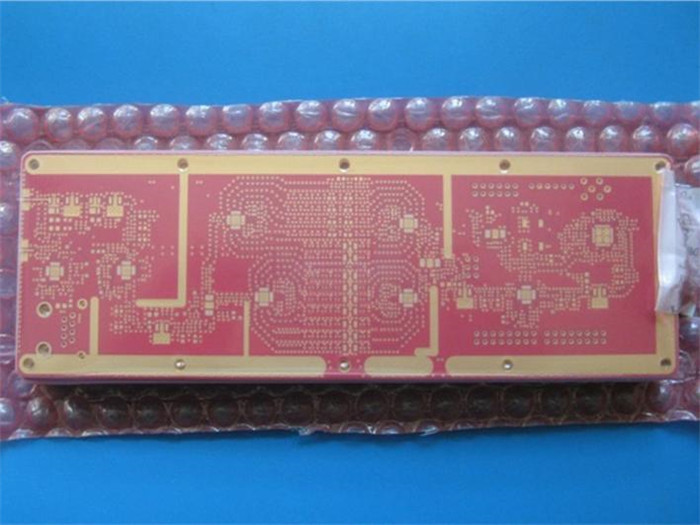

Υβριδικό 10 στρωμάτων PCB Rogers RO4350 6.6mil + FR4 Υβριδικό PCB με κόκκινη μάσκα συγκόλλησης και καταδύσεις χρυσού
(Τα PCB είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)
Γεια σε όλους.
Καλημέρα!
Σήμερα μιλάμε για ένα είδοςΔέκα στρώματα υβριδικών PCB κατασκευασμένων με βάση το RO4350B και το FR-4Η πλακέτα αυτή χρησιμοποιείται για εφαρμογές υψηλής απόδοσης.

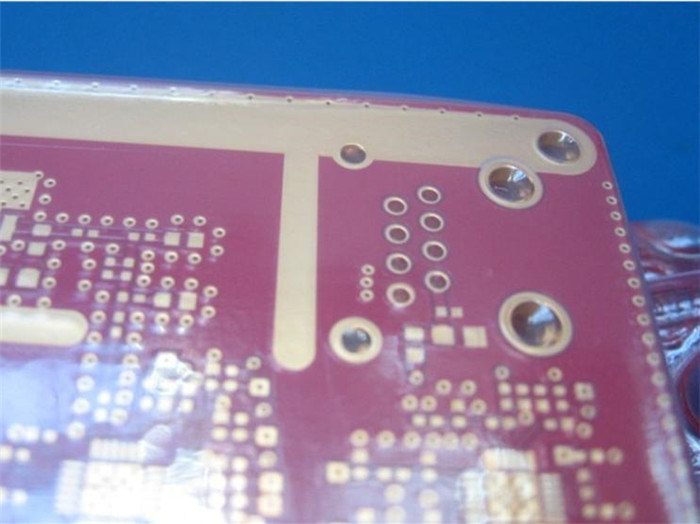

Η επιφάνεια είναι στην πραγματικότητα απλή, επειδή υπάρχει μόνο μέσω τρυπών που συνδέονται κάθε στρώμα.1.7mm πάχοςΤα πακέτα και οι τρύπες είναιΧρυσό επιχρυσωμένο κατά βύθισηΗ επιφάνεια είναι με κόκκινη μάσκα συγκόλλησης, κατασκευάζεται σύμφωνα με το IPC 6012 Κλάση 2 χρησιμοποιώντας τα δεδομένα του Gerber.
Εφαρμογές
Προενισχυτής, ενισχυτής WiFi, σταθμοί αναμετάδοσης και δέκτη ραδιοσυχνοτήτων κλπ.
Τα πλεονεκτήματά μας.
1) Να σας βοηθήσει να επικεντρωθείτε στις βασικές σας ικανότητες στην έρευνα και ανάπτυξη, τις πωλήσεις και το μάρκετινγκ.
2) 30000 τετραγωνικά μέτρα μηνιαία ικανότητα·
3) Αντιμετώπιση των αναγκών σας για PCB από το πρωτότυπο έως την μαζική παραγωγή.
4) Γρήγορη και έγκαιρη παράδοση·
5) IATF 16949 (2016), ISO14001 (2015), ISO9001 (2015), UL πιστοποιημένο εργοστάσιο.
Παράμετρος και δελτίο δεδομένων
| Μέγεθος PCB |
210 x 85mm = 1PCS |
| ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ |
|
| Αριθμός στρωμάτων |
Πολυεπίπεδο PCB, 10επίπεδο PCB |
| Συστατικά επιφανειακής τοποθέτησης |
Ναι. |
| Μέσα από εξαρτήματα τρύπας |
Ναι. |

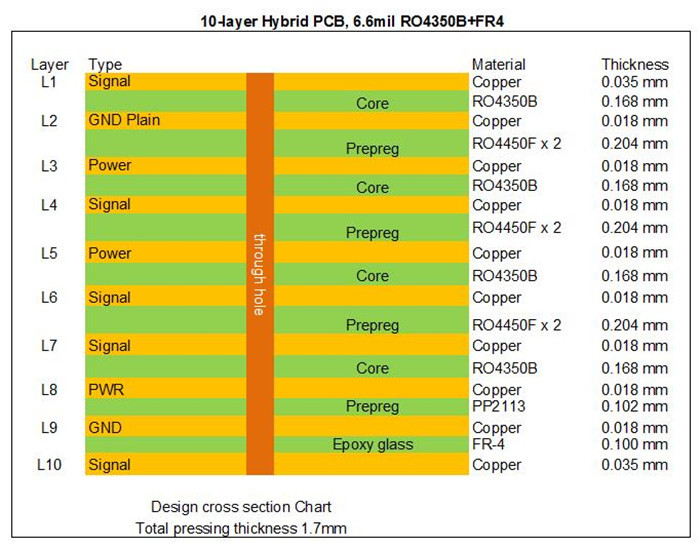

| ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ |
χάλκινο ------- 35um ((1oz) + πλάκα TOP στρώση |
| RO4350B πυρήνας 0,168mm |
| χάλκινο ------- 18um ((0,5oz) Μέση στρώση 1 |
| RO4450F Prepreg (2x0.1) 0.2mm |
| χάλκινο ------- 18um ((0,5oz) Μέση στρώση 2 |
| RO4350B πυρήνας 0,168mm |
| χάλκινο ------- 18um ((0,5oz) Μέση στρώση 3 |
| RO4450F Prepreg (2x0.1) 0.2mm |
| χάλκινο ------- 18um ((0,5oz) Μέση στρώση 4 |
| RO4350B πυρήνας 0,168mm |
| χάλκινο ------- 18um ((0.5oz) Μέση στρώση 5 |
| RO4450F Prepreg (2x0.1) 0.2mm |
| χάλκινο ------- 18um ((0,5oz) Μέση στρώση 6 |
| RO4350B πυρήνας 0,168mm |
| χάλκινο ------- 18um(0,5oz) Μέση στρώση 7 |
| FR-4 προετοιμασία 0.1mm |
| χάλκινο ------- 18um(1oz) Μέση στρώση 8 |
| Σημείο FR-4 0,1 mm |
| χάλκινο ------- 35um(1oz) + πλάκα BOT στρώμα |
| ΤΕΧΝΟΓΙΑ |
|
| Ελάχιστο ίχνος και χώρος: |
5.9mil/5.9mil |
| Ελάχιστες / μέγιστες τρύπες: |
0.3mm/3.8mm |
| Αριθμός διαφόρων οπών: |
16 |
| Αριθμός τρυπών: |
11385 |
| Αριθμός σχισμάτων: |
0 |
| Αριθμός εσωτερικών διαχωρισμάτων: |
0 |
| Έλεγχος αντίστασης |
- Όχι. |
| ΥΛΟΔΟΣ ΠΑΡΟΣ |
|
| Εποξικό γυαλί: |
RO4350B, RO4450B αναμεμειγμένα με FR-4 TG>135 |
| Τελικό εξωτερικό φύλλο: |
1.5oz |
| Τελικό εσωτερικό φύλλο: |
0.5oz |
| Τελικό ύψος PCB: |
10,7 mm ± 0.17 |
| Πλαστική και επικάλυψη |
|
| Τελεία επιφάνειας |
Χρυσός κατά βύθιση (17,7%) 2 μ" πάνω από 100 μ" νικέλιο |
| Η μάσκα συγκόλλησης εφαρμόζεται σε: |
Πάνω και κάτω, 12 μm ελάχιστο. |
| Χρώμα μάσκας συγκόλλησης: |
Κόκκινο |
| Τύπος μάσκας συγκόλλησης: |
Επενδύσεις |
| ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ |
Διαδρομή |
| ΣΗΜΕΙΩΣΗ |
|
| Πλευρά του θρύλου του συστατικού |
Πάνω και κάτω. |
| Χρώμα του παραρτήματος |
Λευκό, S-380W, προμηθεύεται από την Taiyo. |
| Ονομασία ή λογότυπο του κατασκευαστή: |
Σημειώνεται στο πίνακα σε έναν μαέστρο και στα πόδια Ελεύθερη περιοχή |
| Δίπλα |
Επικάλυψη μέσω τρύπας (PTH), μέσω σκηνών. |
| ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ |
Υπόδειγμα: |
| ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ |
|
| Διάσταση του διαγράμματος: |
0.0059" (0.15mm) |
| Επικάλυψη από χαρτόνια: |
0.0030" (0.076mm) |
| Ανεπάρκεια τρυπών: |
0.002" (0,05 mm) |
| Δοκιμή |
100% ηλεκτρική δοκιμή πριν από την αποστολή |
| Τύπος έργου τέχνης που πρέπει να παρασχεθεί |
αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ |
| ΧΟΡΙΟΣ Υπηρεσιών |
Παγκοσμίως, παγκοσμίως. |
